As cinco ferramentas de cabeça de poço comumente usadas - O giro
Um kawa é uma ferramenta usada durante o processo de perfuração para fixar e suspender a coluna de perfuração no poço. O kawa é composto principalmente pelo corpo kawa, dentes kawa, alça e peças de conexão. Colunas de perfuração de tamanhos diferentes requerem kawas de tamanhos diferentes. 1. A classificação dos kawas é baseada em suas funções: tubo de perfuração kawa, colar de perfuração kawa e revestimento kawa. É dividido por estrutura em: kawas de três, quatro peças e kawas de tipo longo, tipo curto, etc. É categorizado por métodos de operação em: kawa de potência e kawa manual. 2. O kawa de três peças

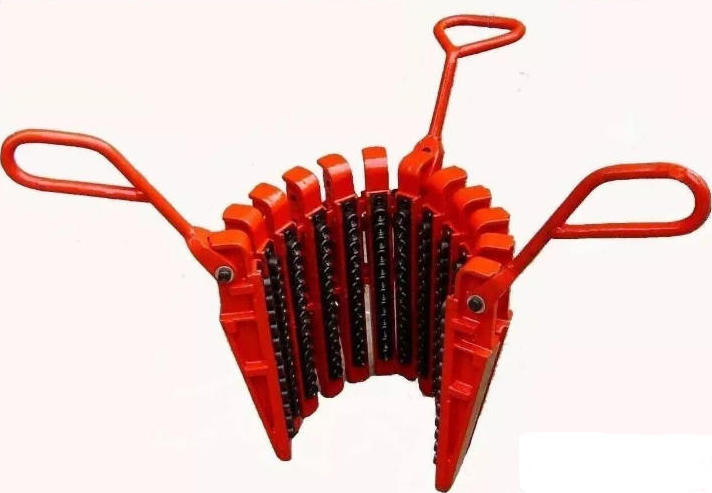

O indutor de três peças é composto por três corpos de estrangulamento em forma de leque, que são interligados por pinos de dobradiça, mas não fecham. A coluna de perfuração pode entrar e sair livremente. Cada corpo do estrangulador tem uma ranhura em cauda de andorinha circunferencial e está equipado com um revestimento e um dente do estrangulador. Ao substituir o revestimento e o dente do estrangulador, o estrangulador pode ser usado em diferentes colunas de perfuração dentro de uma faixa limitada. As especificações de comprimento do bloqueador do tubo de perfuração (Varco) são SDS, SDML e SDXL, com três especificações de comprimento. O tipo SDS é um indutor curto, com uma faixa de tamanho de 2-3/8" a 4 ½". O tipo SDML é um indutor médio, com uma faixa de tamanho de 2-3/8" a 5 ½". O tipo SDXL é um indutor médio, com uma faixa de tamanho de 3-1/2" a 5 ½". Quando o estrangulador prende a coluna de perfuração e repousa dentro da bucha da mesa rotativa, os dentes do estrangulador se ajustam perfeitamente à coluna de perfuração e a coluna de perfuração é mantida no lugar. Quando o estrangulador é levantado, porque o pino dos dentes do estrangulador está ligeiramente inclinado para cima, a superfície dos dentes do estrangulador pode facilmente desengatar da coluna de perfuração e, ao levantar o estrangulador, a coluna de perfuração pode ser elevada e abaixada. Este formato é usado para bobinas de 2-1/2" e 4-1/2" e bobinas de 5" e 7". Quando o estrangulador precisa suportar uma carga grande, um estrangulador de três peças de grande ângulo pode ser usado. Suas características estruturais são que o ângulo ao redor da coluna de perfuração é grande e o corpo do dente do estrangulador é alongado. Isto pode proporcionar uma maior aderência na coluna de perfuração, um maior comprimento de aderência e pode suportar uma carga maior, adequada para poços profundos. Como os dentes do estrangulador não são instalados continuamente no corpo do estrangulador, ao apertar a coluna de perfuração não haverá escorregamento. A desvantagem deste estrangulador é que devido ao grande tamanho dos dentes do estrangulador, quando eles quebram durante a operação, eles podem cair no poço. Portanto, ao fabricar este bloqueador, melhores materiais e técnicas de fabricação mais avançadas devem ser adotados para melhorar a resistência à fissuração. 3. Estrangulador de múltiplas peças (Estrangulador de carcaça) Este estrangulador de múltiplas peças é geralmente usado em cargas de grande diâmetro. Cada corpo do estrangulador é interligado por pinos de conexão, mas não fecha. Cada corpo do estrangulador possui uma ranhura em cauda de andorinha circunferencial e cada ranhura é equipada com um único dente do estrangulador integral. São um total de onze peças.
4. Grampo de carretel de perfuração Os modelos de grampo de carretel de perfuração Varco são: DCS-S, DCS-R e DCS-L. As faixas de tamanho são as seguintes: DCS-S: 3" a 4", 4" a 4-7/8"; DCS-R: 4½" a 6", 5-1/2" a 7"; DCS-L: 6-3/4" a 14".
5. Grampo de segurança O grampo de segurança é usado ao abaixar ou levantar comandos de perfuração, cilindros de testemunho e tubos de grande diâmetro para evitar que as ferramentas de perfuração entrem no poço. É composto por várias seções de corpos de grampo conectados entre si por meio de orifícios de pino, e as duas extremidades são conectadas à haste do parafuso por meio de pinos de corrente para formar um grampo variável. Alterar o número de placas dentárias do grampo de segurança pode se adaptar a diferentes tamanhos de colares de perfuração e colunas de tubos. Para colares de perfuração sem ressaltos, deve ser utilizado um grampo de segurança. A braçadeira de segurança consiste em uma luva da placa dentada, dentes da braçadeira, mola, parafuso de ajuste, porca, alça e biela. Ao usar o grampo de segurança, aperte a porca e, em seguida, bata suavemente em cada pino com um martelo para garantir que os dentes do grampo entrem em contato total com o colar de perfuração na direção circunferencial, proporcionando assim proteção de segurança. A distância entre o grampo de segurança e os dentes do grampo é de 5 cm.
6. Inspeção Pré-Uso 1) Quando os dentes da pinça estiverem desgastados até 1/4 de sua altura original, novas placas dentárias deverão ser substituídas; 2) Se a nova placa dentária for instalada na ranhura da placa dentária e tremer, o corpo da braçadeira será descartado; 3) As peças da dobradiça devem ser flexíveis e completas. Se houver desgaste, substitua os componentes a tempo; 4) Ao abrir a pinça, a abertura não deve ser menor que o tamanho nominal da ferramenta de perfuração; 5) Pelo menos 80% dos dentes da nova placa dentária devem estar em contato com o corpo da broca após a instalação da nova placa dentária.
7. Precauções 1) Selecione o tamanho de fixação apropriado de acordo com as ferramentas de perfuração no poço. 2) Verifique a afiação dos dentes da pinça, certifique-se de que não estão soltos, não instalados na posição errada e se estão limpos. Verifique se os parafusos, pinos de abertura e porcas estão completos e apertados e se os pinos do eixo de conexão podem girar com flexibilidade. 3) Após 1000 metros de profundidade do poço, é obrigatória a utilização de pinças suspensas duplas para elevação e abaixamento dos comandos. Não use o grampo com o grampo de segurança para levantar e abaixar comandos de perfuração (em terra). 4) Ao levantar ou abaixar os colares de perfuração, o grampo deve ser usado junto com o grampo de segurança. A distância entre o grampo e a face final do parafuso mãe é de 50 cm, e a distância entre o grampo de segurança e o grampo é de 5 cm. 5) Após levantar ou abaixar os comandos, pelo menos 80% dos dentes da pinça de segurança devem estar em contato com o corpo da broca; 6) Não sobrecarregue durante o uso, não utilize modelos incompatíveis. 7) Evite levantar a coluna de tubos muito rapidamente durante o uso, o que pode causar a fratura dos dentes da braçadeira ou deixar arranhões profundos na superfície da coluna de tubos. Não jogue a braçadeira de segurança quando o suspensor estiver sobrecarregado ou quando o tubo for abaixado rapidamente para causar impacto. 8) Após o uso, limpe a pinça, mantenha limpa a superfície inclinada da pinça e lubrifique-a com frequência. Aplique óleo antiferrugem na superfície exposta e guarde em local interno bem ventilado e seco. 9) Os dentes da pinça devem ser colocados em conjuntos de acordo com a quantidade especificada e não reduzidos arbitrariamente. 10) Substitua as peças desgastadas a tempo. 11) Durante as operações de campo, mantenha todos os componentes limpos.
8. Manutenção e Cuidados (1) Não use a braçadeira do tubo de perfuração como braçadeira do colar de perfuração. (2) Antes de usar, verifique se todas as peças rotativas são flexíveis e se há algum fenômeno de travamento. (3) Antes de usar, verifique se a superfície cônica e os dentes da braçadeira do corpo da braçadeira apresentam deformação plástica e desgaste excessivo. Nesse caso, substitua-os a tempo. Se os dentes da pinça estiverem obstruídos com sujeira, limpe-os. (4) Não sobrecarregue durante o uso, não use modelos incompatíveis. (5) Evite levantar a coluna de tubos muito rapidamente durante o uso, o que pode causar a fratura dos dentes da braçadeira ou deixar arranhões profundos na superfície da coluna de tubos. Não jogue a braçadeira de segurança quando o suspensor estiver sobrecarregado ou quando o tubo for abaixado rapidamente para causar impacto. (6) Após o uso, limpe a braçadeira, mantenha a superfície inclinada da braçadeira limpa e lubrifique-a com frequência. Aplique óleo antiferrugem na superfície exposta e guarde em local interno bem ventilado e seco. (7) Coloque os dentes da pinça em conjuntos de acordo com a quantidade especificada e não os reduza arbitrariamente. (8) Substitua as peças desgastadas a tempo. (9) Durante as operações de campo, mantenha todos os componentes limpos.
