Cinco ferramentas de cabeça de poço comumente usadas - Jacking Ring

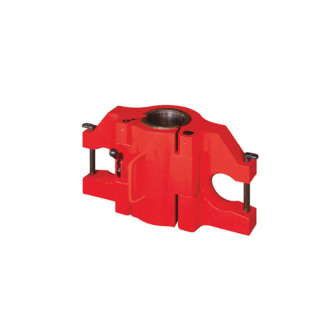

Tripé Um tripé é uma ferramenta de cabeça de poço usada durante operações de perfuração e completação de poço para suspender diretamente a coluna de tubos. Ele é conectado ao gancho e pode suspender diferentes cordas de tubos com diferentes diâmetros. De acordo com o tipo de coluna de tubos suspensos, os tripés podem ser classificados como tripés de tubos de perfuração, tripés de revestimento e tripés de tubos; de acordo com a estrutura do tripé, existem tipo de segurança dupla de abertura lateral, tipo de segurança dupla de tipo aberto e tipo de anel de travamento. O tipo de anel de travamento é menos utilizado. Em locais de perfuração na China, os tripés do tipo grupo CSD são amplamente utilizados. É composto principalmente pelo corpo principal, dobradiça, pino de abertura, alça de travamento, parafuso de aperto de equilíbrio, pinos de travamento superior e inferior, etc. Os degraus do rolamento possuem degraus de plataforma e degraus cônicos de 18 graus. 1. Tripé com abertura lateral O tripé de abertura lateral tipo LCD é composto pelo corpo principal e pela válvula. A válvula é conectada ao corpo principal através do eixo do pino e funciona para abrir e fechar o diâmetro do orifício do tripé. Quando a válvula está fechada, ela é travada automaticamente pelos pinos de travamento superior e inferior. Ao abrir, pressione a alça de travamento e puxe levemente para fora. A face final superior do corpo principal possui blocos de limite de segurança duplos. Quando a face da extremidade superior está sob carga, a coluna de tubos pressiona os blocos limitantes e a válvula não pode ser aberta ou fechada. Somente quando não há carga na superfície de suporte de pressão do corpo principal, os blocos limitadores podem se mover para cima e para baixo, permitindo que a válvula abra e feche livremente. Os blocos limite desempenham um papel de proteção de segurança. Cada tripé vem com um conjunto de alfinetes de segurança. Após o gancho ser inserido nas orelhas em ambas as extremidades do corpo principal, insira os pinos de segurança para evitar que o gancho saia e garanta a segurança durante a operação de elevação e abaixamento da coluna de tubos. 2. Tripé tipo aberto Comparado com o tripé de abertura lateral, o tripé de tipo aberto é mais fácil de operar. É composto principalmente pelas páginas esquerda e direita do corpo principal, o pino de trava, a alça de segurança, o pino da válvula, a mola, etc. Os braços retangulares nos lados externos das páginas esquerda e direita do corpo principal podem suspender o gancho. O pino de trava une as páginas esquerda e direita do corpo principal. Através da alça de segurança, garante que o pino de trava não abra durante o processo de perfuração para cima e para baixo. 3. Uso de tripés (1) Antes do uso, deve ser colocado em local seco e ventilado para evitar ferrugem e danos ao produto. (2) Após o uso, limpe o óleo, lama, etc. do tripé e verifique se há algum dano. O anel interno e a face final do tripé devem ser lubrificados freqüentemente com óleo e óleo antiferrugem. Armazene-o em local interno com ventilação e secura. Não use agentes de limpeza corrosivos. 4. Precauções (2) A temperatura operacional não deve ser inferior a -40°C. (3) Não deixe cair nem bata no tripé para evitar deformação e danos mecânicos. (5) Não realize soldagem, retificação, corte, perfuração, etc. no corpo principal do tripé. (6) As peças desgastadas da área de suporte de força excedem 1,5 mm, repare ou pare de usar. (7) A especificação do tripé deve ser consistente com o tamanho da coluna de perfuração, a etapa de carga deve ser plana sem deformação severa e o pino da válvula e o pino de segurança devem ser lubrificados, a válvula deve ser flexível e flexível na montagem e ser segura e confiável. (8) Ao levantar e abaixar a coluna de perfuração ou o revestimento, é necessário usar o tampão de segurança e o carretel pequeno. Ao sentar o tripé, não bata ou bata com força e não execute a operação de quebrar o gancho. (9) Não use além da capacidade de carga. Não use o laço da corda para pendurar e puxar objetos pesados ​​dentro do tripé. (10) Quando o tripé estiver apoiado na mesa rotativa, evite o pino de trava da placa quadrada e coloque-o reto para fazer com que ambas as extremidades do tripé suportem a carga uniformemente.
