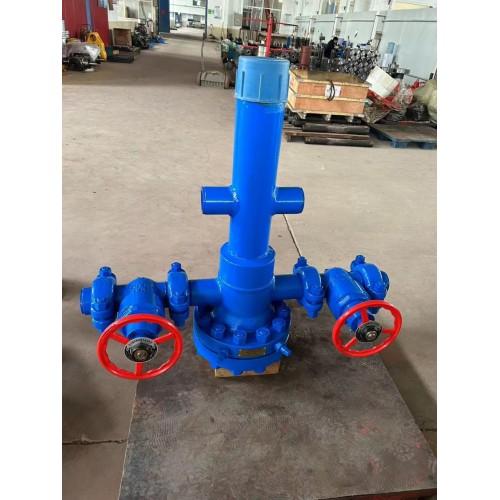

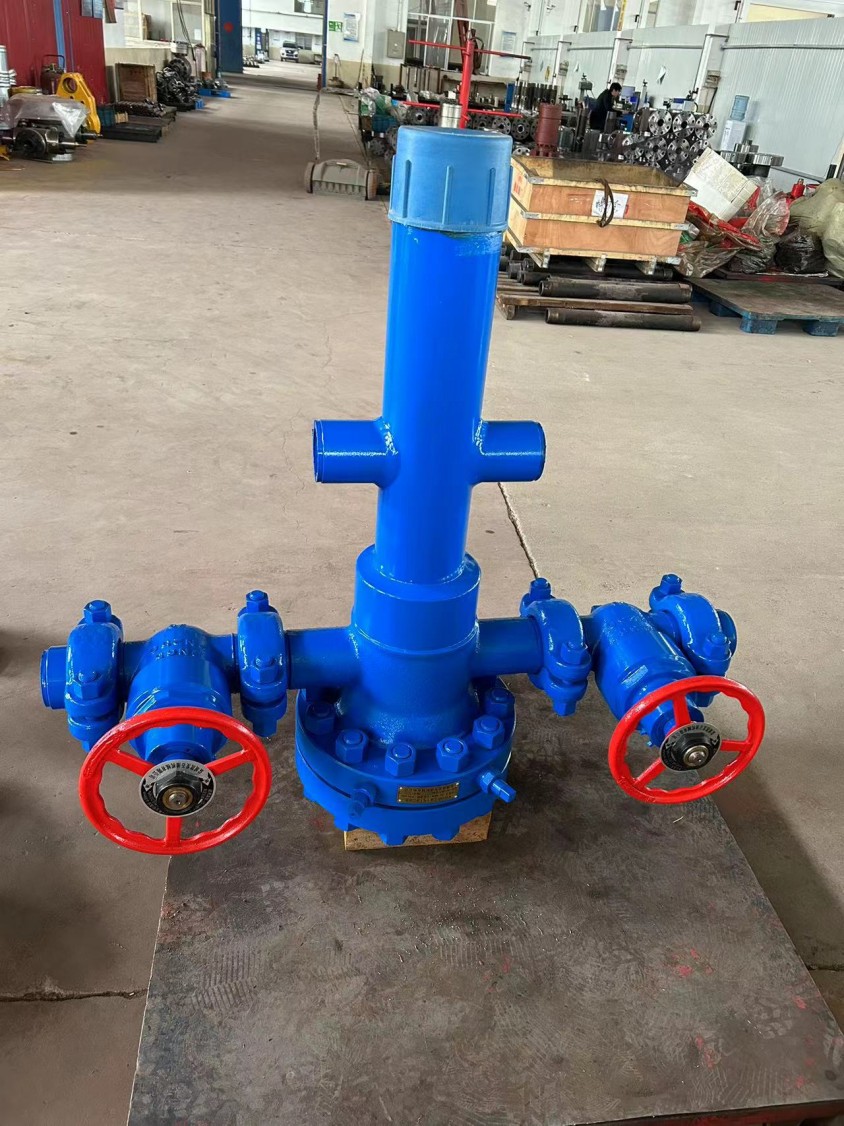

KY65-21 Produção de Gás/Boca de Poço de Petróleo

KY65-21 Produção de Gás/Boca de Poço de Petróleo - Máquinas de Petróleo de Média Pressão de Uso Duplo para Controle de Poços de Petróleo e Gás

Visão geral do produto

A boca de poço de petróleo/produção de gás KY65-21 (árvore de Natal) é um sistema versátil de controle de cabeça de poço de dupla utilização da Yancheng Kaifa Petroleum Machinery Co., Ltd., um produto principal em nosso portfólio de máquinas de petróleo projetado para operações de extração de poços de petróleo e gás de média pressão. Como o centro crítico que conecta instalações de superfície a poços subterrâneos, este sistema de cabeça de poço com diâmetro nominal de 65 mm e classificação de 21 MPa controla com precisão o fluxo de petróleo/gás, monitora a pressão da cabeça do poço em tempo real, garante a segurança operacional e fornece interfaces padronizadas para operações de fundo de poço (por exemplo, intervenção com ferramentas de perfuração ). Cada etapa – desde o projeto e produção até os testes e controle de qualidade – está em total conformidade com as especificações API 6A, enquanto seu desempenho anticorrosivo atende aos padrões NACE MR0175 (críticos para ambientes ácidos de petróleo/gás). Ao contrário das cabeças de poço de uso único, o KY65-21 foi projetado para produção de petróleo e gás, proporcionando versatilidade e estabilidade de pressão incomparáveis ​​para poços onshore de petróleo/gás de média pressão em todo o mundo.

Especificações Técnicas

• Modelo: KY65-21
• Tipo: Cabeça de poço de dupla utilização (gás/petróleo) (árvore de Natal) para poços de média pressão
• Diâmetro nominal: 65 mm (otimizado para viscosidade do fluxo de óleo e dinâmica de fluxo de gás)
• Classificação de pressão de trabalho: 21MPa (grau de pressão média para poços convencionais de petróleo/gás)
• Classificação de pressão de ruptura: 63MPa (3x pressão nominal para extrema redundância de segurança)
• Material: Aço carbono forjado com revestimento anticorrosivo (em conformidade com NACE MR0175 para óleo/gás ácido)
• Meios Compatíveis: Petróleo bruto, gás natural (incluindo gás ácido com baixo H₂S), gás associado, água de formação
• Temperatura operacional: -30°C a 120°C (adaptável a ambientes convencionais de poços de petróleo/gás de média pressão)
• Precisão do monitoramento de pressão: ± 0,1 MPa (rastreamento de pressão da cabeça do poço em tempo real)
• Faixa de controle de fluxo: 0-150 m³/h (petróleo bruto) / 0-180 m³/h (gás natural) a uma pressão de 21MPa
• Padrão de conexão: flanges API 6A (compatível com válvulas padrão e sistemas manifold)
• Tipo de vedação: Vedação metal com metal (vazamento zero para aplicações de petróleo e gás)
• Padrão de projeto: API 6A (conformidade total) + NACE MR0175 (anticorrosão para óleo/gás ácido)

Recursos do produto

• Versatilidade de uso duplo : Otimizado para produção de petróleo e gás de média pressão de 65 mm – elimina a necessidade de cabeças de poço separadas apenas para petróleo/gás, reduzindo as despesas de capital em 25% em comparação com a compra de dois modelos de uso único.
• Conformidade total com API 6A e NACE MR0175 : 100% compatível com API 6A para projeto/fabricação de cabeças de poço de média pressão e NACE MR0175 para anticorrosão em ambientes ácidos de petróleo/gás – elimina riscos de falha em poços convencionais corrosivos.
• Otimização do fluxo de petróleo/gás : o tamanho do furo de 65 mm equilibra a viscosidade do fluxo de petróleo (reduz o entupimento) e a dinâmica do fluxo de gás (minimiza a queda de pressão), garantindo uma produção estável para poços de petróleo e gás.
• Controle preciso de pressão média : O monitoramento de pressão integrado com precisão de ±0,1 MPa e válvulas de estrangulamento ajustáveis ​​permitem a regulação do fluxo em tempo real, evitando picos de pressão em poços de gás e bloqueios de fluxo em poços de petróleo.
• Compatibilidade universal : As conexões de flange API 6A integram-se perfeitamente com válvulas padrão de poços de petróleo/gás de média pressão, ferramentas de perfuração e equipamentos de processamento de superfície – sem necessidade de adaptadores personalizados para instalação.
• Projeto de baixa manutenção : Componentes selados de monitoramento de pressão e revestimentos resistentes à corrosão reduzem a frequência de manutenção para inspeções semestrais (em vez de trimestrais para cabeças de poço de uso único).
• Instalação rápida : O projeto de montagem modular reduz o tempo de instalação no local em 30% em comparação com sistemas de cabeça de poço soldados, minimizando o tempo de inatividade durante o comissionamento de poços de petróleo e gás.
• Durabilidade econômica : A construção em aço carbono forjado resiste à fadiga e à corrosão de média pressão, estendendo a vida útil para mais de 10 anos (vs. 5-7 anos para cabeças de poço de uso duplo não conformes).

Etapas de instalação e comissionamento

1. Preparação Pré-Instalação: Inspecione todos os componentes do KY65-21 (corpo da cabeça do poço, válvulas, manômetros) quanto a defeitos; verifique a compatibilidade do flange API 6A com o cabeçote do revestimento e tubulações de superfície (específico para petróleo/gás, conforme necessário).
2. Conexão da cabeça do revestimento: Prenda a base da cabeça do poço à cabeça do revestimento do poço de petróleo/gás de média pressão usando parafusos de liga de alta resistência, aplicando torque uniforme de acordo com as especificações API 6A para garantir vedação sem vazamentos.
3. Montagem do componente: Instale a válvula mestre, a válvula estranguladora (calibrada para fluxo de óleo ou gás), o manômetro e as saídas laterais (para operações de fundo de poço com ferramentas de perfuração) em sequência, apertando cada conexão com valores de torque calibrados.
4. Teste de pressão: Realize testes hidrostáticos a 1,5x a pressão nominal (31,5MPa) por 60 minutos para validar vazamento zero; realizar testes de vazamento de gás (para poços de gás) com nitrogênio a 21MPa por 30 minutos.
5. Calibração: Calibre os sensores de monitoramento de pressão com precisão de ±0,1 MPa e defina os limites de fluxo da válvula de estrangulamento de acordo com os requisitos de produção de poços de petróleo/gás.
6. Integração de Sistemas: Conectar a cabeça do poço a equipamentos de processamento de petróleo/gás de superfície (separadores, tanques de armazenamento) e sistemas de segurança; testar a funcionalidade de desligamento de emergência com válvulas associadas.
7. Comissionamento: Inicie o fluxo de óleo/gás gradualmente, monitore a estabilidade da pressão/fluxo por 24 horas e registre dados operacionais para confirmar o cumprimento das metas de produção de média pressão.

Cenários de aplicação

Nossa boca de produção de gás/poço de petróleo KY65-21 foi projetada para cenários versáteis de produção de petróleo/gás de média pressão em todo o mundo, incluindo:

• Poços de petróleo onshore convencionais de média pressão (pressão operacional de 21 MPa, sistemas de dutos de 65 mm)
• Poços de gás natural onshore de média pressão (baixo teor de enxofre, profundidade convencional ≤2500m)
• Poços de petróleo/gás de completação dupla (poço único produzindo petróleo e gás associado)
• Poços de metano em leito de carvão (produção de gás de média pressão com baixo teor de H₂S)
• Testes de poços e produção temporária (projeto modular para implantação/remoção rápida para testes de poços de petróleo/gás)
• Campos marginais de petróleo/gás (projeto econômico de dupla utilização para poços de média pressão e baixa produção)

Benefícios para clientes

• Economia de custos inigualável : O design de dupla utilização elimina a necessidade de poços de petróleo/gás separados, reduzindo as despesas de capital em 25% e os custos de inventário em 30% em comparação com modelos de finalidade única.
• Eficiência de produção aprimorada : o diâmetro de 65 mm otimizado para fluxo de petróleo e gás aumenta a produção diária em 15-20% (petróleo) / 18-22% (gás) em comparação com cabeças de poço genéricas de uso duplo na mesma pressão de 21 MPa.
• Garantia de segurança superior : classificação de pressão de ruptura 3x (63 MPa) e vedação sem vazamento eliminam riscos de vazamento de óleo/gás – fundamental para conformidade com regulamentações ambientais e de segurança globais.
• Custos operacionais reduzidos : vida útil de mais de 10 anos e manutenção semestral reduzem os custos operacionais anuais em 35% em comparação com cabeças de poço padrão de uso duplo.
• Tempo de inatividade mínimo : A instalação rápida (30% mais rápida que os concorrentes) e os baixos requisitos de manutenção reduzem o tempo de inatividade não planejado em 40%, tanto para poços de petróleo quanto de gás.
• Integração perfeita : A compatibilidade com máquinas petrolíferas padrão (válvulas, ferramentas de perfuração) elimina custos de engenharia personalizados para atualizações de sistemas de óleo/gás de média pressão.

Certificações e Conformidade

Para garantir a conformidade global de qualidade e segurança para aplicações de petróleo/gás de dupla utilização, o KY65-21 possui as seguintes certificações oficiais:

• Certificação API 6A (conformidade total para projeto, fabricação e testes de equipamentos de cabeça de poço de média pressão)
• Certificação NACE MR0175 (anticorrosão para ambientes ácidos de óleo/gás com baixo H₂S/CO₂)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 (controle de qualidade da produção ponta a ponta)
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campo de petróleo/gás)
• Certificação API 16C (para compatibilidade do sistema de desligamento de emergência em aplicações de média pressão)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos específicos de poços de petróleo/gás de dupla utilização:

• Personalização da classificação de pressão: até 35 MPa para poços de petróleo/gás de dupla utilização e alta pressão (variante KY65-35)
• Personalização de material: Aço inoxidável (316L) para poços de petróleo/gás com alto teor de enxofre (H₂S >10%)
• Personalização de tamanho: diâmetro nominal de 50 mm-80 mm (combinado com oleodutos de poços de petróleo/gás de média pressão não padrão)
• Atualização de Automação: Integração com sistemas de monitoramento remoto (dados de pressão/vazão em tempo real para poços de petróleo/gás)
• Configuração da válvula: Layouts personalizados de válvulas de estrangulamento (específicos para óleo/específicos para gás) para combinar com sistemas de processamento de superfície

Processo de Produção

Nossas cabeças de poço KY65-21 passam por um rigoroso processo de produção e controle de qualidade de 10 etapas para garantir o desempenho de óleo/gás de dupla utilização:

1. Validação de matéria-prima: Aço carbono forjado testado quanto à resistência à tração e à corrosão (em conformidade com NACE MR0175).
2. Usinagem CNC de precisão: Corpo da cabeça do poço (furo de 65 mm) e conexões de flange usinadas com tolerância de ± 0,001 mm para conformidade com API 6A.
3. Tratamento térmico: têmpera e revenimento para aumentar a resistência do material para pressão operacional de 21MPa.
4. Revestimento anticorrosivo: Aplicação de revestimento multicamadas (em conformidade com NACE MR0175) para resistência a óleo/gás ácido.
5. Montagem de componentes: Válvula mestra, válvula de estrangulamento de dupla utilização, manômetro e componentes de vedação montados por técnicos certificados.
6. Teste hidrostático: teste 100% a 31,5 MPa (1,5x pressão nominal) por 60 minutos para validar a resistência à pressão.
7. Teste de vazamento de óleo/gás: Teste de imersão em óleo (para validação de vedação de óleo) e teste de vazamento de nitrogênio (para validação de vedação de gás) a 21MPa.
8. Calibração: Sensores de monitoramento de pressão calibrados com precisão de ±0,1 MPa para precisão de pressão média.
9. Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional para aplicações de uso duplo.
10. Certificação e embalagem: Rotulagem API 6A, embalagem resistente à corrosão e documentação completa de certificação incluída.

Depoimentos e avaliações de clientes

Southeast Asian Oil & Gas Development Co .: "As cabeças de poço KY65-21 foram instaladas em mais de 300 poços de petróleo/gás de completação dupla por 5 anos, sem nenhum problema de corrosão ou vazamento. Seu projeto de uso duplo reduziu nossos custos de capital em 25% e os custos de manutenção em 35% em comparação com o uso de cabeças de poço de petróleo e gás separadas."

North African Onshore Oilfield Services Ltd .: "Escolhemos o KY65-21 pela sua conformidade e versatilidade com API 6A – ele funciona perfeitamente tanto para nossos poços de petróleo de média pressão quanto para poços de gás associados, com instalação rápida reduzindo o tempo de comissionamento em 30%."

FAQ (Perguntas Frequentes)

• P: O que torna o KY65-21 diferente dos poços de petróleo ou gás de uso único?
  R: O KY65-21 foi projetado com um diâmetro interno de 65 mm otimizado para viscosidade de óleo e dinâmica de fluxo de gás, além de anticorrosão NACE MR0175 para óleo/gás ácido – eliminando a necessidade de adquirir cabeças de poço separadas e reduzindo custos em 25%.
• P: O KY65-21 pode ser usado em poços de petróleo/gás com alto teor de enxofre (H₂S >10%)?
  R: Sim - oferecemos personalização de aço inoxidável 316L (certificado NACE MR0175) para evitar corrosão sob tensão por sulfeto (SSCC) em poços de petróleo/gás de média pressão e alto teor de enxofre.
• P: O KY65-21 é compatível com válvulas padrão para campos petrolíferos e ferramentas de perfuração?
  R: Com certeza – ele usa flanges API 6A que se integram perfeitamente com máquinas petrolíferas padrão, incluindo válvulas de média pressão, ferramentas de perfuração e sistemas de coletores de superfície, sem a necessidade de adaptadores personalizados.
• P: Que manutenção é necessária para o KY65-21 em aplicações de óleo/gás de dupla utilização?
  A: Calibração semestral do sensor de pressão e inspeção visual de vedações/revestimentos; para poços de petróleo, adicione limpeza trimestral da válvula de estrangulamento (para evitar entupimento) e para poços de gás, teste anual de vazamento de nitrogênio – não é necessária desmontagem completa para manutenção de rotina.
• P: Qual é o prazo de entrega para cabeças de poço KY65-21 padrão e personalizadas?
  R: Os modelos padrão são enviados em 20 dias; versões personalizadas (atualizações de alta pressão/aço inoxidável) levam de 30 a 38 dias, dependendo da complexidade da personalização.
