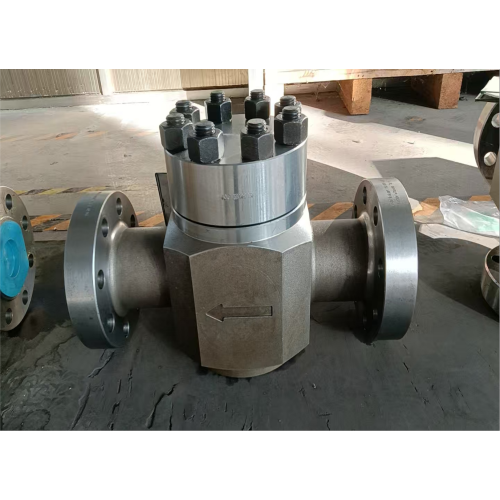

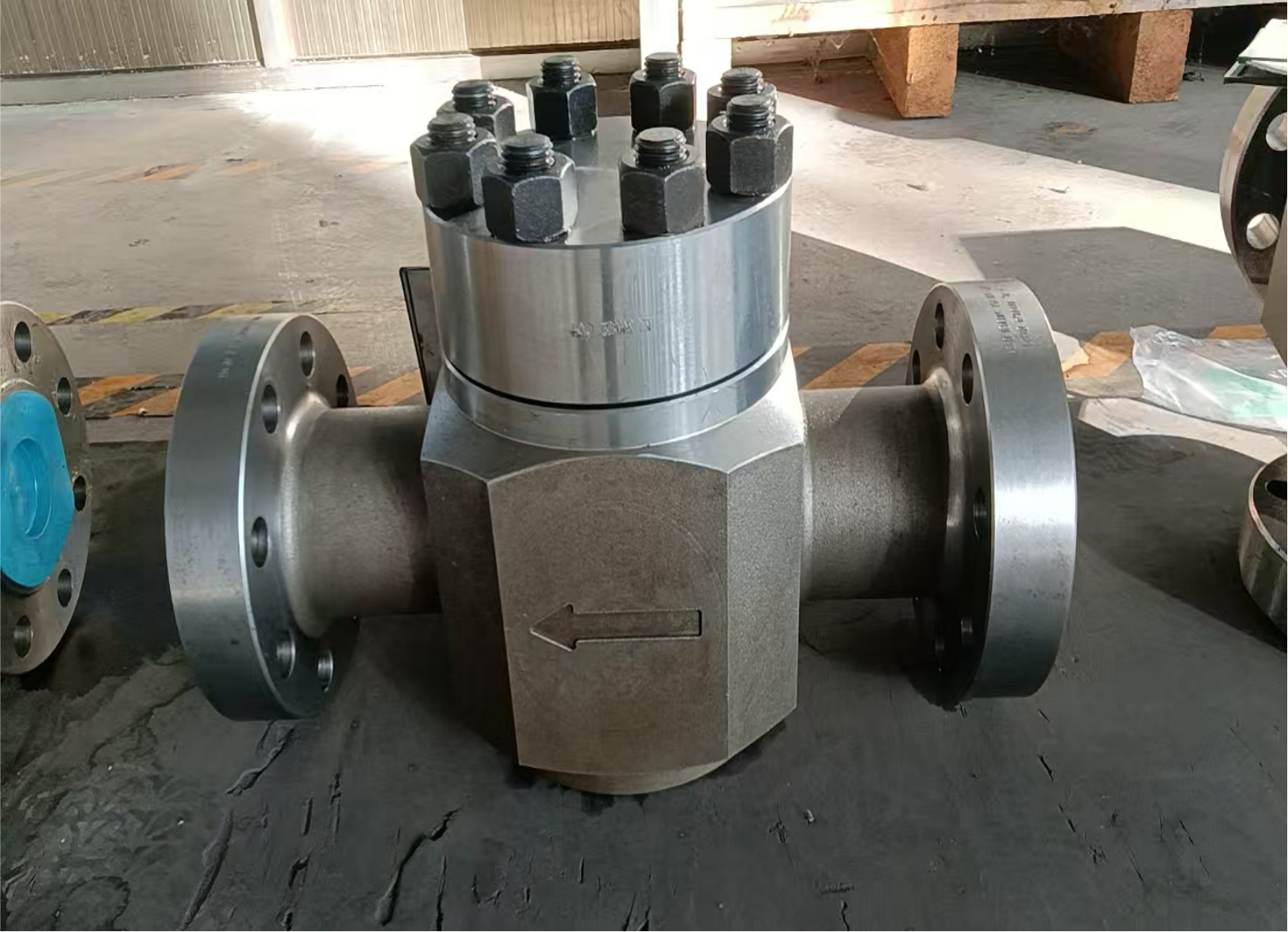

Visão geral do produto
A válvula de fluxo único DF65-70 (também chamada de válvula de retenção múltipla/válvula unidirecional) é um produto carro-chefe de alta pressão da Yancheng Kaifa Petroleum Machinery Co., Ltd., pertencente à nossa série de válvulas de alta qualidade e válvulas duráveis , e um componente central de nossas soluções de controle de fluxo confiável para condições extremas de campos petrolíferos. Projetada para gerenciamento de fluidos de ultra-alta pressão em sistemas de manifold, esta válvula de fluxo único permite o fluxo unidirecional de meios (fluido de perfuração, óleo/gás, pasta de cimento) enquanto elimina riscos de fluxo reverso - protegendo equipamentos críticos de manifold (bombas, compressores, válvulas), estabilizando a pressão do sistema e evitando contaminação cruzada de meio ou incidentes de segurança. Como "guardião da segurança anti-refluxo" para sistemas industriais de alta pressão, ela é amplamente confiável na extração de petróleo/gás de ultra-alta pressão, operações de fraturamento e redes de transporte de energia em todo o mundo.
Especificações Técnicas
- Modelo: Válvula de fluxo único DF65-70
- Diâmetro nominal: 65 mm (otimizado para dinâmica de fluxo de alta pressão)
- Pressão de trabalho nominal: 70MPa (compatibilidade com campos petrolíferos de ultra-alta pressão)
- Material: Liga de aço forjado super anti-enxofre (compatível com NACE MR0175)
- Faixa de temperatura operacional: -40°C a 150°C (extrema adaptabilidade térmica)
- Direção do fluxo: Unidirecional estrito (entrada → saída, fluxo reverso zero)
- Padrão de conexão: API 6A (flange de 4 1/16", norma internacional para campos petrolíferos)
- Tempo de resposta de fechamento: ≤0,3 segundos (atuação rápida anti-refluxo)
- Peso líquido: 75kg (design robusto e compacto)
- Material de vedação: PEEK resistente a alta pressão (sem vazamentos abaixo de 70MPa)
Características e vantagens do produto
1. Controle de fluxo confiável de ultra-alta pressão
Como uma válvula de fluxo único premium, a DF65-70 foi projetada para manter um desempenho estável sob pressão contínua de 70 MPa - tolerância de pressão 30% maior do que as válvulas de retenção padrão de 35 MPa. Seu design de gatilho forjado com mola garante controle de fluxo confiável com resposta de fechamento ≤0,3s, eliminando riscos de refluxo mesmo em cenários de rápida flutuação de pressão, comuns em operações de fraturamento de pressão ultra-alta.
2. Construção de alta qualidade e resistente à corrosão
Nossas válvulas de alta qualidade apresentam corpos de liga de aço forjado de peça única (sem costuras de solda) que eliminam pontos de vazamento, combinados com tratamento anti-enxofre certificado NACE MR0175 - resistente a gases ácidos (teor de H2S de até 20%) e corrosão de água salgada em ambientes agressivos offshore/onshore. As vedações PEEK mantêm a integridade a 150°C, excedendo em muito os limites de temperatura padrão da indústria.
3. Durabilidade excepcional para uso a longo prazo
Projetada como parte de nossa linha de válvulas duráveis , a DF65-70 oferece mais de 12.000 horas de operação (2,5x mais que as válvulas de retenção de alta pressão convencionais) com manutenção mínima. A haste da válvula reforçada e a sede resistente ao desgaste reduzem a frequência de substituição, reduzindo significativamente os custos operacionais a longo prazo.
4. Fácil integração e baixa manutenção
O design compacto de 65 mm de diâmetro permite a adaptação perfeita em sistemas de manifold existentes (tempo de instalação ≤40 minutos por 2 técnicos). Não são necessárias ferramentas especializadas para manutenção de rotina e a válvula é compatível com flanges de manifold padrão API 6A – não é necessária reconfiguração do sistema.
Diretrizes de instalação e uso
A instalação adequada é crítica para o desempenho de pressão ultra-alta do DF65-70. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo da válvula (DF65-70) corresponde aos requisitos de pressão do coletor (70MPa) e diâmetro (65mm); inspecione o corpo/vedações da válvula quanto a danos; confirme se a seta de direção do fluxo está alinhada com o fluxo de fluido do sistema (crítico para a função anti-refluxo). - Preparação e conexão de flange
Limpe as superfícies do coletor e do flange da válvula (remova detritos/corrosão); alinhe a válvula com a direção do fluxo; fixe com parafusos API 6A de alta resistência (torque: 650 N·m) para garantir vedação sem vazamentos sob pressão ultra-alta. - Teste de pressão e calibração
Realizar teste de pressão hidrostática (84MPa por 30 minutos) para verificar se não há vazamento; testar resposta de fechamento (deve atuar em 0,3s); calibre o diferencial de pressão para ≥0,2 MPa para desempenho anti-refluxo ideal. - Monitoramento Operacional
Monitorar o diferencial de pressão da válvula durante a operação (manter 0,2-70MPa); verifique se há ruído/vibração anormal (indicadores de desgaste da vedação); registrar horas de operação para manutenção programada. - Protocolo de Manutenção
Desligue a pressão do sistema antes da manutenção; canal de fluxo da válvula limpo; inspecione as vedações PEEK a cada 2.500 horas de operação (substitua apenas por peças OEM); lubrifique a haste com graxa anti-enxofre de alta pressão.
Cenários de aplicação
1. Fraturamento de poços de petróleo/gás de ultra-alta pressão
A válvula de fluxo único DF65-70 é o padrão ouro para sistemas de coletores de fraturamento, fornecendo controle de fluxo confiável para fluido de fraturamento de alta pressão, evitando refluxo que poderia danificar bombas ou causar picos de pressão em operações de fraturamento de 70MPa.
2. Perfuração e completação de poços profundos
Ideais para coletores de perfuração/completação de poços profundos (≥5000 m), nossas válvulas de alta qualidade protegem o equipamento da cabeça do poço contra o fluxo reverso de fluido de perfuração pesado, garantindo um equilíbrio de pressão seguro em condições de fundo de poço de pressão ultra-alta.
3. Plataformas offshore de ultra-alta pressão
O design resistente à corrosão de nossas Válvulas Duráveis as torna ideais para plataformas offshore de ultra-alta pressão, suportando a exposição à água salgada e oscilações extremas de temperatura na extração de petróleo/gás em águas profundas.
4. Tubulações de alta pressão química e energética
Em tubulações químicas de alta pressão (meios corrosivos) e redes de transporte de energia, o DF65-70 evita o fluxo reverso de fluidos perigosos, evitando danos às tubulações ou incidentes de segurança em ambientes operacionais de 70MPa.
Benefícios para clientes
- Aprimoramento de segurança : classificação de pressão ultra-alta (70MPa) e fechamento rápido (≤0,3s) reduzem danos ao equipamento/incidentes de segurança em 50%, em conformidade com os padrões de segurança de pressão ultra-alta API 6A e OSHA.
- Redução de custos : a vida útil de mais de 12.000 horas reduz os custos de substituição/manutenção em 35%; a instalação rápida reduz os custos de mão de obra e o tempo de inatividade do sistema em 25%.
- Eficiência operacional : O controle de fluxo confiável estabiliza a pressão do coletor, melhorando a eficiência de fraturamento/operação de poços profundos em 20% e evitando dispendiosas interrupções de produção.
- Conformidade global : as certificações NACE MR0175 e CE permitem acesso contínuo ao mercado na América do Norte, Oriente Médio e Ásia – sem barreiras regulatórias para projetos de pressão ultra-alta.
Certificações e Conformidade
A válvula de fluxo único DF65-70 (
válvulas de alta qualidade ) atende aos mais rígidos padrões industriais internacionais de ultra-alta pressão:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- GB/T 12224 (Padrão Nacional Chinês de Qualidade de Válvula de Alta Pressão)
Opções de personalização
Oferecemos personalização flexível para nossa
válvula de fluxo único (série DF65-70) para atender aos requisitos do seu sistema de ultra-alta pressão:
- Personalização de dimensão: diâmetro nominal de 50-80 mm (de acordo com as especificações do sistema coletor)
- Personalização da classificação de pressão: 50MPa/70MPa/105MPa (opções de extrema alta pressão)
- Personalização do material: Liga de titânio/aço inoxidável (para ambientes de corrosão extrema)
- Personalização da vedação: vedações HNBR/FKM (para meios químicos de alta temperatura)
- Personalização da Conexão: Flangeada/Roscada/Soldada (conforme padrões de instalação)
Nossa equipe de engenharia entrega válvulas personalizadas em até 18 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matéria-prima: teste de 100% de liga de aço (resistência à tração, resistência à corrosão) de acordo com NACE MR0175/API 6A; Vedações PEEK testadas para tolerância de pressão de 70MPa.
- Forjamento e usinagem de precisão: forjamento de peça única do corpo da válvula (sem soldas) + usinagem CNC de 5 eixos (precisão de ± 0,03 mm) para canais de fluxo de ultra-alta pressão.
- Tratamento de superfície: Revestimento cerâmico anticorrosivo (espessura ≥200μm) + passivação para aumentar a resistência à corrosão por enxofre.
- Montagem e Calibração: Montagem manual do gatilho com mola de alta pressão; calibração da resposta de fechamento para ≤0,3s.
- Teste de qualidade: teste de 4 estágios (estanqueidade à pressão, direção do fluxo, tempo de resposta, resistência à corrosão) + auditoria API 6A de terceiros.
- Rastreabilidade e Embalagem: Marcação de número de lote para rastreabilidade de todo o ciclo de vida; embalagem anticorrosiva à prova de choque para transporte de longa distância.
Depoimentos e avaliações de clientes
- Provedor de serviços de fraturamento norte-americano : "A válvula de fluxo único DF65-70 teve um desempenho impecável em nossas operações de fraturamento de 70 MPa — zero refluxo ou vazamento em 24 meses, superando todas as outras válvulas duráveis que usamos."
- Operador de poços profundos no Oriente Médio : "A versão personalizada de 80 mm dessas válvulas de alta qualidade melhorou a eficiência de nossos poços profundos em 25%, com certificação NACE MR0175 simplificando a conformidade em campo de gás ácido."
- Operador de plataforma offshore asiático : "O controle de fluxo confiável do DF65-70 reduziu o tempo de inatividade para manutenção em 30% - seu design resistente à corrosão resistiu à água salgada por 3 anos sem substituição."
Perguntas frequentes (FAQ)
Q1: O DF65-70 pode ser personalizado para aplicações de extrema alta pressão de 105MPa?
R: Sim – oferecemos personalização de classificação de pressão de até 105 MPa para a série DF65-70, com corpos de liga de aço forjado atualizados e vedações reforçadas para manter o controle de fluxo confiável em ambientes de pressão extrema.
Q2: Qual é o prazo de entrega para válvulas DF65-70 padrão e personalizadas?
R: As válvulas DF65-70 padrão têm um prazo de entrega de 12 dias; versões personalizadas (classificação de dimensão/pressão) levam de 18 a 20 dias úteis, com pedidos em grandes quantidades (≥50 unidades) tendo um prazo de entrega 4 dias menor.
Q3: Como garantir o desempenho da vedação em condições operacionais de 70MPa/150°C?
R: Fornecemos vedações OEM PEEK (testadas para 70MPa/150°C) e graxa anti-enxofre de alta pressão; recomendamos a inspeção da vedação a cada 2.500 horas de operação para manter o desempenho ideal.
Q4: A válvula inclui garantia e o que ela cobre?
R: Todas as nossas válvulas de alta qualidade incluem uma garantia de 3 anos que cobre defeitos de fabricação, falhas de material e desempenho da vedação - também oferecemos suporte técnico vitalício para instalação/manutenção.
