Visão geral do produto

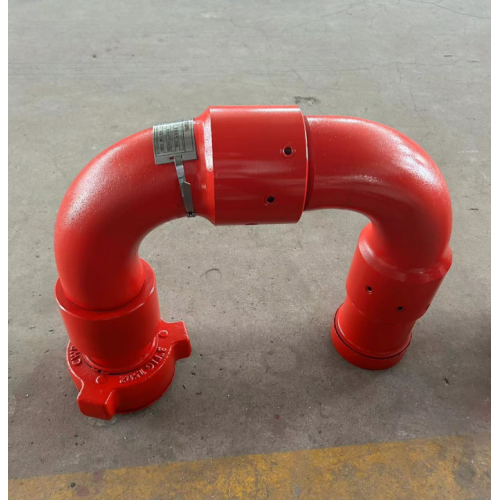

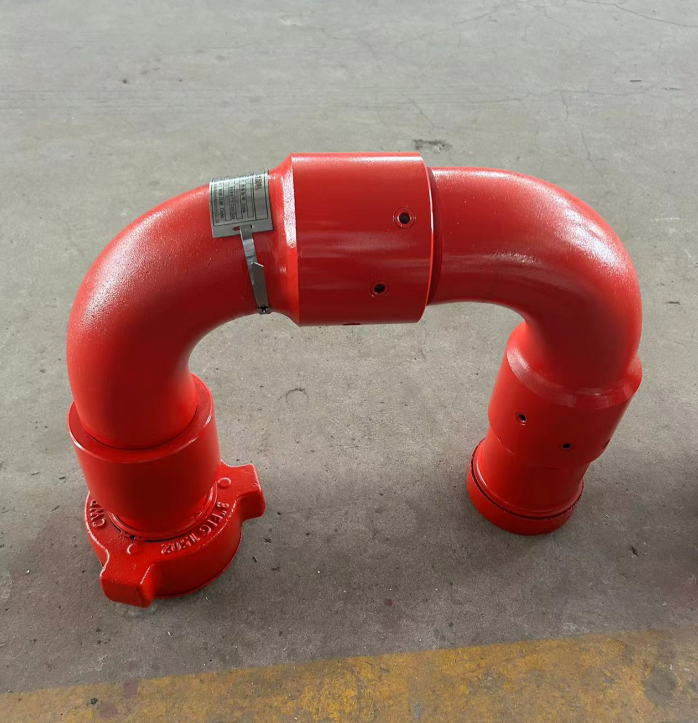

O cotovelo flexível tipo 1502-10 de 2 polegadas com uma classificação de pressão de 105 MPa (também chamado de cotovelo/junta móvel de fraturamento) é um componente central de alto desempenho do portfólio da Yancheng Kaifa Petroleum Machinery Co., Ltd., incorporando nossos princípios de design de soluções flexíveis e produtos de conforto para operações extremas em campos petrolíferos. Como uma solução Active Bend premium, este cotovelo flexível foi projetado exclusivamente para sistemas coletores de solo de fraturamento hidráulico – conectando veículos de fraturamento, coletores de alta pressão e equipamentos de cabeça de poço, ao mesmo tempo que permite flexibilidade rotacional de 360° dentro de uma faixa de ângulo segura. Classificado para pressão ultra-alta de 105 MPa, ele suporta grandes taxas de fluxo, erosão severa e flutuações extremas de temperatura, absorvendo a vibração do sistema e a expansão/contração térmica. Seu design ergonômico reduz a fadiga de manuseio no local, apoiando um estilo de vida ativo para as equipes de manutenção e garantindo uma operação segura e eficiente nos ambientes de fraturamento mais severos.
Especificações Técnicas
- Modelo: cotovelo flexível tipo 1502-10 de 2 polegadas
- Diâmetro nominal: 2 polegadas (50,8 mm)
- Classificação de pressão: 105MPa (pressão ultra-alta para operações de fraturamento)
- Padrão de conexão: união de martelo 1502 (compatível com API 6A, especificação 1502-10)
- Faixa de ângulo rotacional: 0° - 120° (ajuste direcional flexível de precisão)
- Material: Liga de aço forjado de alta resistência (4140) com endurecimento anti-erosão
- Faixa de temperatura operacional: -40°C a 160°C (adaptabilidade a temperaturas extremas)
- Capacidade de fluxo: Até 75 m³/h (manuseio de fluido de fraturamento de grande fluxo)
- Dureza antierosão: HRC 62+ (resiste ao desgaste do fluido de fraturamento carregado de areia)
- Peso Líquido: 25kg (otimizado para manuseio no local, alinhado ao Design Ergonômico)
- Vida útil: ≥10.000 ciclos de fraturamento (sob condições nominais de trabalho)
Características e vantagens do produto
1. Soluções flexíveis líderes do setor para pressão de 105 MPa
Como principal produto Active Bend , o cotovelo 1502-10 oferece soluções flexíveis incomparáveis para fraturamento de pressão ultra-alta – sua junta rotacional usinada com precisão permite ajuste de ângulo de 0° a 120° sem comprometer a integridade da pressão. Ao contrário dos cotovelos rígidos, ele se adapta ao movimento dinâmico da tubulação, reduzindo a tensão nas conexões do manifold e eliminando riscos de vazamento mesmo com pressão operacional de 105 MPa.
2. Design de produtos de conforto para eficiência no local
Nossa filosofia de design de produtos Comfort se reflete no peso otimizado de 25 kg e nos olhais de elevação ergonômicos integrados – reduzindo o tempo de instalação no local em 40% e reduzindo o esforço físico das equipes de manutenção em comparação com cotovelos padrão para serviços pesados. A aderência antiderrapante e a união 1502-10 de conexão rápida permitem a operação por uma só pessoa, alinhando-se com um estilo de vida ativo para trabalhadores de campos petrolíferos em operações de fraturamento em ritmo acelerado.
3. Design ergonômico e durabilidade extrema
O design ergonômico vai além do manuseio: o endurecimento interno antierosão (HRC 62+) resiste ao desgaste causado pelo fluido de fraturamento carregado de areia, enquanto o corpo de liga de aço forjado em peça única suporta ciclos de pressão repetidos (≥10.000 ciclos) sem deformação. Ele absorve a vibração do sistema e a expansão térmica, protegendo o equipamento da cabeça do poço a jusante e prolongando a vida útil geral do coletor em 50%.
4. Vedação com vazamento zero e conformidade de segurança
O anel de vedação de alta pressão Viton integrado garante vazamento zero mesmo com pressão de pico de 105 MPa, enquanto a válvula de alívio de pressão integrada evita danos por sobrepressão. Todos os componentes estruturais atendem aos padrões de segurança API 6A e API 16C, eliminando incidentes de segurança em operações de fraturamento de alto risco.
Diretrizes de instalação e uso
A instalação adequada maximiza o desempenho e a segurança deste cotovelo flexível de 105 MPa. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo (1502-10) e a classificação de pressão (105MPa) atendem aos requisitos do sistema; inspecionar o corpo do cotovelo, as vedações e as conexões de união quanto a danos/corrosão; confirme que a junta rotacional se move livremente sem emperrar (chave para o desempenho das Soluções Flexíveis ). - Preparação da conexão
Limpe as superfícies da união 1502-10 (remova detritos/ferrugem); aplique composto antigripante de alta pressão nas conexões roscadas; certifique-se de que o anel de vedação esteja devidamente assentado na ranhura da união para evitar vazamentos. - Instalação Ergonômica
Utilize as alças de elevação integradas (alinhadas com Design Ergonômico ) para posicionar o cotovelo; conectar uma extremidade ao veículo/coletor de fraturamento e a outra ao equipamento de cabeça de poço; aperte as porcas de união com uma chave dinamométrica (binário: 800 N·m) para evitar danos por aperto excessivo. - Ajuste e teste de ângulo
Ajuste o ângulo de rotação (0°-120°) para corresponder ao layout da tubulação (não exceda os limites de ângulo); realize um teste de pressão hidrostática a 126 MPa (1,2x a pressão nominal) por 30 minutos para verificar se há vazamento zero. - Monitoramento Operacional e Manutenção
Monitore o cotovelo quanto a vibrações/ruídos anormais durante o fraturamento; inspecionar as vedações a cada 600 horas de operação; lubrifique a junta rotacional com graxa de alta pressão para manter o desempenho das Soluções Flexíveis .
Cenários de aplicação
1. Operações de fraturamento hidráulico de ultra-alta pressão
Como componente principal do Active Bend , o cotovelo 1502-10 é ideal para projetos de fraturamento hidráulico onshore/offshore – conectando bombas de fraturamento de alta pressão a coletores de cabeça de poço, adaptando-se ao movimento dinâmico do oleoduto e às condições de pressão extrema de 105 MPa em reservatórios apertados de petróleo/gás.
2. Sistemas coletores de poço de petróleo/gás
Nosso cotovelo projetado para produtos de conforto é amplamente utilizado em sistemas coletores de cabeça de poço, absorvendo a vibração do transporte de fluidos de alto fluxo e compensando a expansão/contração térmica, garantindo a operação estável de equipamentos críticos de cabeça de poço.
3. Conexões de unidades de fraturamento móvel
As soluções flexíveis e o design ergonômico o tornam perfeito para unidades de fraturamento móveis, permitindo a reconfiguração rápida de layouts de tubulações e fácil transporte/instalação entre diferentes locais de poços, reduzindo o tempo de inatividade entre os trabalhos de fraturamento.
4. Sistemas de injeção química de alta pressão
Para injeção química de alta pressão em projetos de recuperação avançada de petróleo (EOR), o cotovelo resiste a meios químicos corrosivos e mantém uma conexão flexível, apoiando a entrega segura e eficiente de produtos químicos de fraturamento para reservatórios de fundo de poço.
Benefícios para clientes
- Aprimoramento de segurança : classificação de pressão de 105 MPa e vedação sem vazamento reduzem falhas de equipamentos/incidentes de segurança em 60%, em conformidade com os padrões de segurança de fraturamento API 6A e OSHA para operações de pressão ultra-alta.
- Eficiência operacional : O design ergonômico e a união 1502-10 de conexão rápida reduzem o tempo de instalação/troca em 40%; a flexibilidade rotacional reduz o estresse na tubulação e o tempo de inatividade não planejada para manutenção em 35%.
- Redução de custos : a vida útil do ciclo de fraturamento ≥10.000 reduz os custos de reposição em 50%; o endurecimento antierosão elimina o desgaste prematuro do fluido carregado de areia, reduzindo os custos de manutenção.
- Flexibilidade e Adaptabilidade : Soluções flexíveis permitem uma adaptação perfeita a diferentes layouts de poços, reduzindo a necessidade de tubulações rígidas personalizadas e diminuindo os custos de estoque em 25%.
Certificações e Conformidade
Nosso cotovelo flexível tipo 1502-10 de 2 polegadas (série
Comfort Products ) atende aos mais rígidos padrões globais de campos petrolíferos:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- API 16C (Padrão para Equipamentos de Fraturamento e Embalagem de Cascalho)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
Opções de personalização
Oferecemos
soluções flexíveis totalmente personalizadas para nossos produtos
Active Bend tipo 1502-10 para atender às suas necessidades específicas de fraturamento:
- Personalização de dimensão: opções de diâmetro nominal de 1,5 polegadas / 2 polegadas / 3 polegadas
- Personalização da classificação de pressão: 70MPa / 105MPa / 140MPa (opções de extrema alta pressão)
- Personalização do material: Aço inoxidável duplex anticorrosão / liga de titânio (para campos de gás ácido)
- Personalização da conexão: união de martelo 1502-10 / 1502-20 / Fig 1503 (de acordo com as especificações do coletor do cliente)
- Personalização do revestimento: Revestimento antierosão de carboneto de tungstênio/revestimento cerâmico anticorrosivo
- Personalização da faixa rotacional: 90° / 120° / 180° (requisitos de ângulo especializados)
Nossa equipe de engenharia entrega cotovelos flexíveis personalizados em até 20 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matérias-primas: certificação 100% de liga de aço + testes de propriedades mecânicas (resistência à tração, dureza, resistência ao impacto) para atender aos requisitos de pressão de 105MPa.
- Forjamento e usinagem de precisão: Forjamento de peça única do corpo do cotovelo + usinagem CNC de 5 eixos (tolerância de ± 0,01 mm) para conexões de união 1502-10 e junta rotacional.
- Tratamento Anti-Erosão: Endurecimento da superfície interna (HRC 62+) + revestimento anticorrosivo externo (espessura ≥200μm) para resistir ao desgaste do fluido carregado de areia.
- Montagem e calibração: Montagem precisa de junta rotacional e vedações de alta pressão + calibração de flexibilidade rotacional e integridade de pressão para operação de 105MPa.
- Teste de vários estágios: teste de pressão hidrostática (126MPa) + teste de fadiga rotacional + teste antierosão + auditoria de certificação API 6A de terceiros.
- Rastreabilidade e embalagem: Número de lote gravado a laser (rastreabilidade de ciclo de vida completo) + embalagem anticorrosiva resistente para remessa global.
Depoimentos e avaliações de clientes
- Provedor de serviços de fraturamento norte-americano : " O Active Bend 105MPa 1502-10 da Kaifa transformou nossas operações - seu design de soluções flexíveis reduziu o tempo de configuração do local do poço em 40%, e o design ergonômico tornou o manuseio no local muito menos cansativo para nossa equipe."
- Operador de campo petrolífero no Oriente Médio : "A versão personalizada de 140 MPa desses produtos Comfort teve um desempenho impecável em nossos poços de fraturamento de gás ácido - zero vazamentos ou corrosão após 18 meses de uso contínuo em condições adversas de deserto."
- Asian Offshore Fracturing Company : "O endurecimento antierosão HRC 62+ no cotovelo 1502-10 de Kaifa eliminou a falha prematura do fluido carregado de areia, reduzindo nossos custos de reposição em 50% e aumentando a eficiência de fraturamento em 30%."
Perguntas frequentes (FAQ)
Q1: O cotovelo 1502-10 pode ser personalizado para aplicações de ultra-alta pressão de 140MPa?
R: Sim - oferecemos personalização de classificação de pressão de até 140 MPa para nosso Active Bend tipo 1502-10, com material de liga de aço atualizado e vedações reforçadas para manter o desempenho das soluções flexíveis em operações de fraturamento de pressão extrema.
Q2: Qual é o prazo de entrega para cotovelos flexíveis 1502-10 padrão e personalizados?
R: Os cotovelos padrão 105MPa 1502-10 de 2 polegadas têm um prazo de entrega de 10 dias; versões personalizadas (classificação de dimensão/pressão) levam de 20 a 22 dias úteis, com pedidos em grandes quantidades (≥50 unidades) elegíveis para uma redução de prazo de entrega de 5 dias.
Q3: Como manter a junta rotacional para garantir flexibilidade a longo prazo em 105MPa?
R: Fornecemos graxa especializada de alta pressão para a junta rotacional; recomendamos a lubrificação a cada 600 horas de operação e a inspeção do anel de vedação quanto a desgaste – nosso design de produtos Comfort permite a manutenção no local sem remover todo o cotovelo do coletor.
Q4: O cotovelo 1502-10 está em conformidade com a NACE MR0175 para fraturamento com gás ácido?
R: Sim – nossos produtos Active Bend podem ser fabricados para atender aos padrões NACE MR0175 (tratamento de material anti-enxofre) e vêm com documentação de conformidade completa para operações em campo de gás ácido, garantindo compatibilidade com fluidos de fraturamento contendo H2S.
