Visão geral do produto

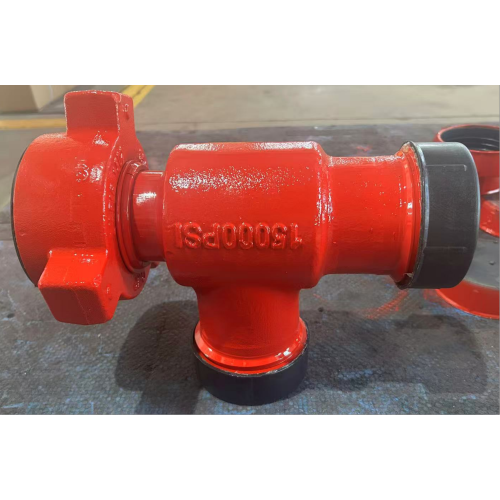

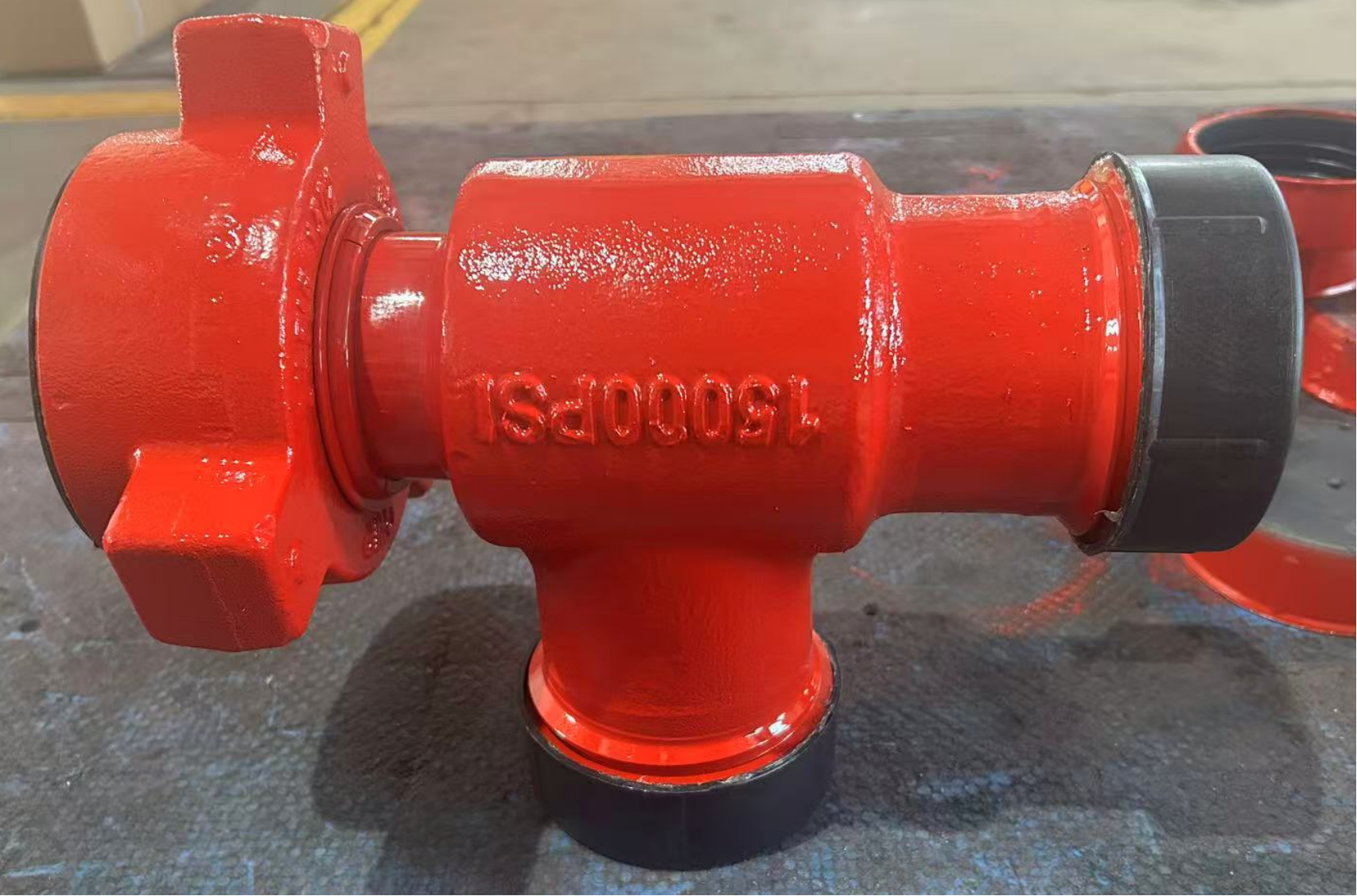

O M*F*F de três vias de alta pressão de 2 polegadas - 1502 é um componente crítico de conexão multidirecional do portfólio de produtos da Yancheng Kaifa Petroleum Machinery Co., Ltd., incorporando nossa filosofia de design de soluções flexíveis e produtos de conforto para operações de fraturamento hidráulico. Ao contrário dos cotovelos padrão, este encaixe de três vias 1502 de 2 polegadas (configuração Macho*Fêmea*Fêmea) serve como uma parte central dos sistemas de coletores de solo de fraturamento, permitindo a distribuição de fluido multiramal enquanto conecta veículos de fraturamento, coletores de alta pressão e equipamentos de cabeça de poço. Projetado para suportar alta pressão, grandes vazões e erosão severa, ele se adapta a condições severas de fraturamento, absorve vibrações do sistema e expansão/contração térmica. Seu design ergonômico simplifica a instalação e o manuseio no local, apoiando um estilo de vida ativo para equipes de manutenção e garantindo o transporte multidirecional de fluidos seguro e eficiente em processos de fraturamento.
Especificações Técnicas
- Modelo: M*F*F de três vias de alta pressão de 2 polegadas - 1502
- Diâmetro nominal: 2 polegadas (50,8 mm)
- Classificação de pressão: 105MPa (padrão) / até 140MPa (personalizado)
- Configuração de conexão: M*F*F (macho * fêmea * fêmea) união de martelo 1502
- Padrão de conexão: união de martelo 1502 (compatível com API 6A)
- Material: Liga de aço forjado de alta resistência (4140) com tratamento de endurecimento anti-erosão
- Faixa de temperatura operacional: -40°C a 160°C (adaptabilidade a temperaturas extremas)
- Capacidade de vazão: Até 80 m³/h (por ramal, manuseio de fluido de fraturamento de grande fluxo)
- Dureza antierosão: HRC 60+ (resiste ao desgaste do fluido de fraturamento carregado de areia)
- Peso Líquido: 22kg (otimizado para manuseio no local, alinhado ao Design Ergonômico)
- Vida útil: ≥8.500 ciclos de fraturamento (sob condições nominais de trabalho)
Características e vantagens do produto
1. Soluções flexíveis para distribuição multidirecional de fluidos
Como um componente complementar aos nossos produtos Active Bend , esta conexão de três vias 1502 oferece soluções flexíveis incomparáveis — sua configuração M*F*F de 2 polegadas permite distribuição precisa de fluido multi-ramal em coletores de fraturamento, eliminando a necessidade de múltiplos conjuntos de cotovelos e reduzindo a complexidade da tubulação. Ao contrário das três vias convencionais, ele mantém a integridade da pressão em todas as ramificações, mesmo com pressão operacional de 105 MPa, adaptando-se às mudanças dinâmicas no fluxo do fluido de fraturamento.
2. Design de produtos de conforto para eficiência no local
Nossa filosofia de design de produtos Comfort se reflete no peso otimizado de 22 kg e nos pontos de aderência ergonômicos integrados – reduzindo o tempo de instalação no local em 30% em comparação com os três vias padrão para serviços pesados. O design da união 1502 de conexão rápida M*F*F permite a montagem por uma só pessoa, alinhando-se com um estilo de vida ativo para trabalhadores de campos petrolíferos em operações de fraturamento em ritmo acelerado, e reduz o esforço físico durante a configuração do coletor.
3. Design ergonômico e durabilidade extrema
O design ergonômico vai além do manuseio - o endurecimento interno antierosão (HRC 60+) resiste ao desgaste do fluido de fraturamento carregado de areia em todos os três caminhos de fluxo, enquanto o corpo de liga de aço forjado de peça única elimina pontos de solda (um risco de falha comum em três vias montadas). Ele suporta ciclos de pressão repetidos (≥8.500 ciclos) sem deformação, absorve a vibração do sistema e protege o equipamento a jusante contra picos de pressão.
4. Vedação com vazamento zero e conformidade de segurança
Os anéis de vedação Viton integrados em todas as três conexões de união 1502 garantem vazamento zero mesmo com pressão de pico de 105 MPa, enquanto as paredes reforçadas dos ramais evitam ruptura sob distribuição desigual do fluxo. Todos os componentes estão em conformidade com os padrões de segurança API 6A e API 16C, eliminando riscos de vazamento de fluidos em sistemas de manifold multidirecionais de alta pressão.
Diretrizes de instalação e uso
A instalação adequada maximiza o desempenho e a segurança deste 1502 de três vias de alta pressão de 2 polegadas. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo (M*F*F 2 polegadas - 1502) e a classificação de pressão correspondem aos requisitos do sistema; inspecione todas as superfícies da união, vedações e corpo quanto a danos/corrosão; confirme a integridade do thread (crítico para soluções flexíveis em fluxo multiramal). - Preparação da conexão
Limpe todas as superfícies da união 1502 M/F (remova detritos/ferrugem); aplique composto antigripante de alta pressão nas roscas macho; certifique-se de que os anéis de vedação estejam adequadamente assentados nas ranhuras da união fêmea para evitar vazamentos entre ramificações. - Instalação Ergonômica
Utilize os pontos de aderência integrados (alinhados com o Design Ergonômico ) para posicionar o tripé; conectar a extremidade macho ao coletor de fraturamento principal e as extremidades fêmea aos ramais/equipamento de cabeça de poço; aperte cada porca de união com uma chave dinamométrica (binário: 850 N·m) para evitar danos por aperto excessivo. - Teste de pressão e alinhamento
Certifique-se de que todas as ramificações estejam alinhadas com o layout da tubulação (evite flexões forçadas); realize um teste de pressão hidrostática a 126 MPa (1,2x a pressão nominal) por 30 minutos para verificar vazamento zero em todas as conexões M*F*F. - Monitoramento Operacional e Manutenção
Monitore as três vias quanto a vibrações/ruídos anormais durante o fraturamento; inspecionar as vedações a cada 500 horas de operação; reaperte as porcas de união trimestralmente para manter o desempenho das Soluções Flexíveis e a integridade à prova de vazamentos.
Cenários de aplicação
1. Distribuição de múltiplas filiais do coletor de fraturamento hidráulico
Como um complemento importante para nossos produtos Active Bend , o 1502 M*F*F de três vias de 2 polegadas é amplamente utilizado em sistemas coletores de solo de fraturamento, permitindo a distribuição de fluidos multiramais de um único veículo de fraturamento para vários equipamentos de cabeça de poço, adaptando-se a operações de fraturamento simultâneo de vários poços.
2. Desvio de fluido de cabeça de poço de alta pressão
Nossos produtos Comfort projetados de três vias são ideais para desvio de fluido de cabeça de poço, conectando coletores de alta pressão a linhas de injeção de produtos químicos e linhas de retorno de fluido de fraturamento, garantindo fluxo multidirecional estável sob condições de pressão de 105 MPa.
3. Configuração do coletor da unidade móvel de fraturamento
As soluções flexíveis e o design ergonômico o tornam perfeito para unidades de fraturamento móveis, permitindo a reconfiguração rápida de layouts de ramificações de manifolds, fácil transporte entre locais de poços e reduzindo o tempo de inatividade para reconfiguração de manifolds em 35%.
4. Sistemas de injeção química de alta pressão
Para sistemas de injeção de produtos químicos de fraturamento, o endurecimento antierosão de três vias resiste a meios químicos corrosivos, enquanto a configuração M*F*F permite a mistura precisa de fluido de fraturamento e aditivos, apoiando operações eficientes de recuperação aprimorada de petróleo (EOR).
Benefícios para clientes
- Aprimoramento de segurança : classificação de pressão de 105 MPa e conexões M*F*F com vazamento zero reduzem falhas de equipamentos/incidentes de segurança em 55%, em conformidade com os padrões de segurança de fraturamento API 6A e OSHA para sistemas multi-filiais.
- Eficiência operacional : Design ergonômico e uniões 1502 de conexão rápida reduzem o tempo de instalação/troca em 30%; o design de múltiplas filiais elimina cotovelos redundantes, simplificando o layout do coletor e reduzindo os custos de mão de obra no local em 25%.
- Redução de custos : a vida útil do ciclo de fraturamento ≥8.500 reduz os custos de reposição em 40%; O endurecimento antierosão HRC 60+ elimina o desgaste prematuro, reduzindo os custos de manutenção para sistemas de fluxo multidirecional.
- Flexibilidade e Adaptabilidade : Soluções flexíveis permitem uma adaptação perfeita a layouts de fraturamento de múltiplos poços, reduzindo a necessidade de componentes de manifold personalizados e reduzindo os custos de estoque em 20%.
Certificações e Conformidade
Nosso M*F*F de três vias de alta pressão de 2 polegadas - 1502 (série
Comfort Products ) atende aos mais rígidos padrões globais de campos petrolíferos:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- API 16C (Padrão para Equipamentos de Fraturamento e Embalagem de Cascalho)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
Opções de personalização
Oferecemos
soluções flexíveis totalmente personalizadas para nossos três vias de alta pressão 1502 M*F*F de 2 polegadas para atender às suas necessidades específicas de fraturamento:
- Personalização de dimensão: opções de diâmetro nominal de 1,5 polegadas / 2 polegadas / 3 polegadas
- Personalização da classificação de pressão: 70MPa / 105MPa / 140MPa (pressão ultra-alta)
- Configuração de conexão: M*F*F / M*M*F / F*F*F (de acordo com as necessidades de layout do coletor)
- Personalização do material: Aço inoxidável duplex anticorrosão (para campos de gás ácido)
- Personalização do revestimento: Revestimento antierosão de carboneto de tungstênio/revestimento cerâmico anticorrosivo
- Personalização do caminho de fluxo: ângulos de ramificação de 90° / 45° (design de coletor especializado)
Nossa equipe de engenharia entrega três vias personalizadas em até 18 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matéria-prima: certificação 100% de liga de aço + testes de propriedades mecânicas (resistência à tração, dureza) para atender aos requisitos de pressão de 105 MPa para fluxo multi-ramal.
- Forjamento e usinagem de precisão: Forjamento de peça única de corpo de três vias (sem soldas) + usinagem CNC de 5 eixos (tolerância de ± 0,02 mm) para conexões de união 1502 M*F*F.
- Tratamento Anti-Erosão: Endurecimento da superfície interna (HRC 60+) + revestimento anticorrosivo externo (espessura ≥200μm) para resistir ao desgaste do fluido carregado de areia em todos os caminhos de fluxo.
- Montagem e calibração: Instalação precisa de anéis de vedação de alta pressão + calibração de torque para conexões de união para garantir desempenho à prova de vazamentos.
- Teste multiestágio: Teste de pressão hidrostática (126MPa) para todas as filiais + teste antierosão + auditoria de certificação API 6A de terceiros.
- Rastreabilidade e embalagem: Número de lote gravado a laser (rastreabilidade de ciclo de vida completo) + embalagem anticorrosiva resistente para remessa global.
Depoimentos e avaliações de clientes
- Provedor de serviços de fraturamento norte-americano : "O modelo de três vias 1502 M*F*F de 2 polegadas da Kaifa combinou perfeitamente com seus produtos Active Bend — seu design de soluções flexíveis simplificou nosso layout de coletor de fraturamento de múltiplos poços, e o design ergonômico reduziu o tempo de instalação em 30%."
- Operador de campo petrolífero no Oriente Médio : "A versão personalizada de 140 MPa desses produtos Comfort operou perfeitamente em poços de fraturamento de gás ácido - zero vazamentos em todas as conexões M*F*F após 12 meses de uso contínuo."
- Empresa Asiática de Fraturamento Onshore : "O corpo forjado de peça única do Kaifa de três vias eliminou os riscos de falha de solda, reduzindo nossos custos de manutenção em 40% e melhorando a estabilidade do fluxo multi-ramal em 25%."
Perguntas frequentes (FAQ)
Q1: O M*F*F de 2 polegadas 1502 de três vias pode ser personalizado para a configuração M*M*F?
R: Sim - oferecemos personalização completa de configurações de conexão (M*F*F/M*M*F/F*F*F) para nosso 1502 de três vias de alta pressão de 2 polegadas, como parte de nossas soluções flexíveis para atender aos seus requisitos específicos de layout do manifold.
Q2: Qual é o prazo de entrega para três vias padrão e personalizadas?
R: O padrão de 2 polegadas 105MPa M*F*F 1502 de três vias tem um prazo de entrega de 10 dias; versões personalizadas (configuração/classificação de pressão) levam de 18 a 20 dias úteis, com pedidos em grandes quantidades (≥50 unidades) elegíveis para uma redução de 4 dias.
Q3: Como manter as conexões M*F*F para evitar vazamentos?
R: Recomendamos inspecionar os anéis de vedação a cada 500 horas de operação e reapertar as porcas de união trimestralmente - nosso design de produtos Comfort permite a substituição da vedação no local sem remover todas as três vias do coletor.
Q4: O sistema de três vias está em conformidade com NACE MR0175 para fraturamento de gás ácido?
R: Sim - nosso 1502 de três vias de 2 polegadas (incluindo produtos emparelhados Active Bend ) pode ser fabricado para atender aos padrões NACE MR0175, com tratamento de material anti-enxofre e documentação de conformidade completa para uso em campo de gás ácido.
