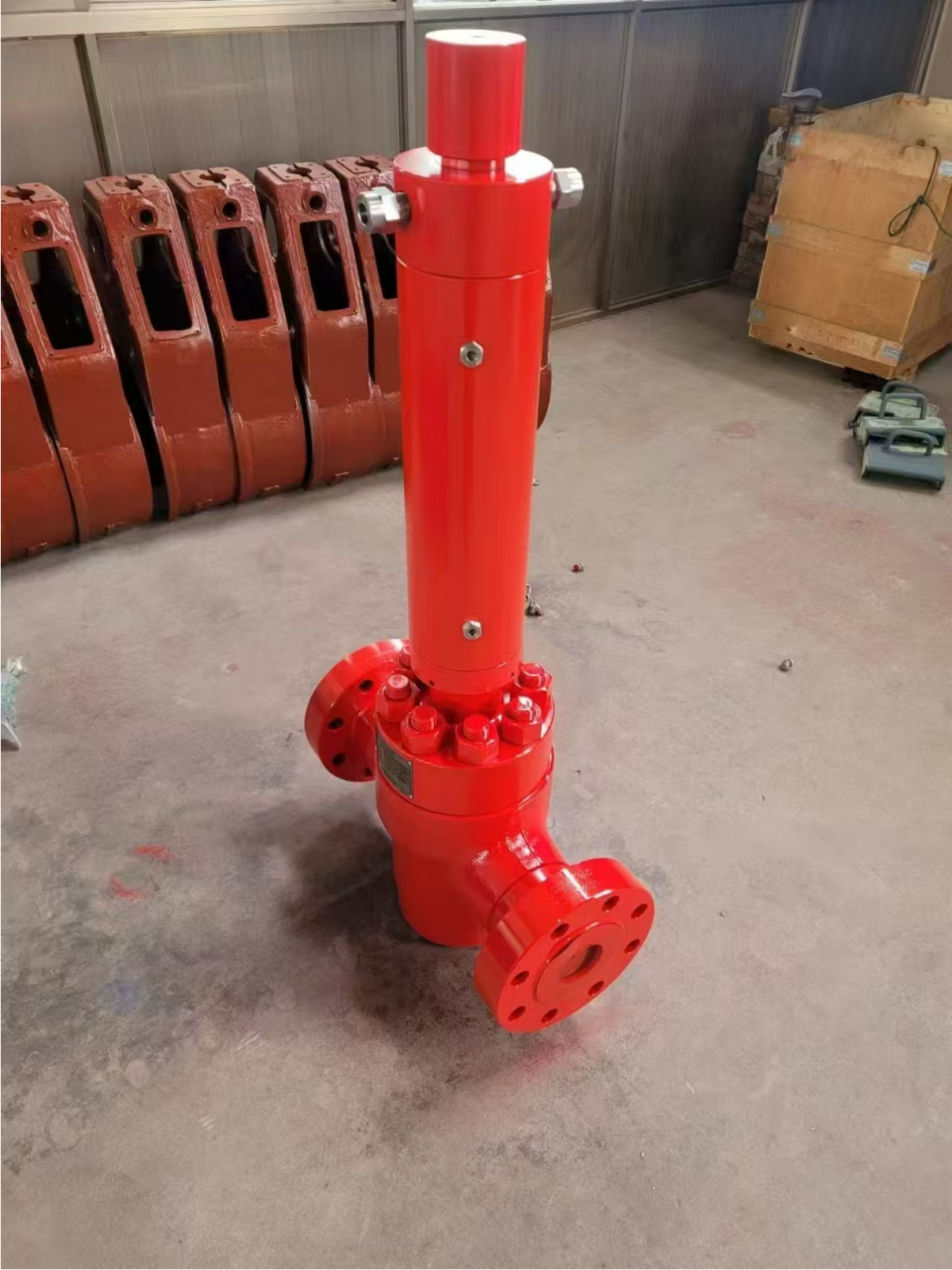

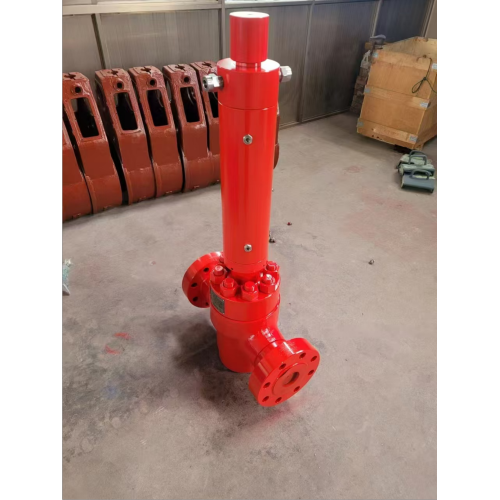

Válvula de segurança AQF65 105

Válvula de segurança AQF65-105 - Máquinas de petróleo com acionamento hidráulico de ultra-alta pressão para controle de segurança de cabeça de poço

Visão geral do produto

A válvula de segurança AQF65-105 é uma válvula de segurança acionada hidraulicamente de altíssima confiabilidade, um produto carro-chefe do portfólio de máquinas de petróleo da Yancheng Kaifa Petroleum Machinery Co., Ltd., servindo como um componente crítico de execução de sistemas de segurança de poços de campos petrolíferos de altíssima pressão. Projetada para aplicações em cabeças de poço de ultra-alta pressão de 105 MPa com diâmetro nominal de 65 mm, esta válvula consiste em duas partes principais: a válvula de preparação da válvula de segurança e o acionador hidráulico. Ele abre comprimindo a mola inferior resistente por meio de óleo de alta pressão que entra na cavidade superior do acionador e fecha automaticamente quando uma pressão ultra-alta perigosa é detectada – liberando a pressão do cilindro hidráulico para acionar o fechamento da haste da válvula acionado por mola, protegendo o pessoal e o equipamento da cabeça do poço de pressão ultra-alta. Totalmente compatível com os padrões API 6A Grau IX, ela supera as válvulas convencionais para campos petrolíferos em resistência a pressão ultra-alta e velocidade de resposta a emergências, tornando-a a melhor escolha para controle de segurança de poços de petróleo e gás onshore/offshore ultraprofundos em todo o mundo.

Especificações Técnicas

• Modelo: AQF65-105
• Tipo: Válvula de segurança acionada hidraulicamente (componente de execução do sistema de segurança de poço de ultra-alta pressão)
• Função principal: Fechamento de emergência automático para proteger equipamentos de cabeça de poço de ultra-alta pressão sob condições de pressão perigosas
• Classificação de pressão de trabalho: 105MPa (grau de pressão ultra-alta para controle de segurança de poço ultraprofundo)
• Diâmetro nominal: 65 mm (otimizado para tubulações de cabeça de poço de ultra-alta pressão e fluxo médio)
• Modo de atuação: acionado hidraulicamente (óleo de pressão ultra-alta) + redefinição de mola para serviço pesado
• Tempo de resposta: ≤ 1,0 segundo (fechamento de emergência sob condições de pressão ultra-alta)
• Material: Liga de aço forjado de níquel-cromo-molibdênio (Inconel 718) com revestimento anticorrosivo (resistente à ultrapressão, antiabrasão)
• Meios Compatíveis: Petróleo bruto, gás natural, água de formação, fluidos de petróleo e gás com alto teor de enxofre/alto teor de cloreto
• Temperatura operacional: -45°C a 180°C (adaptável a ambientes extremos de poços de ultra-alta pressão)
• Tipo de sinal de controle: feedback do sensor de pressão de alta precisão (gatilho de fechamento automático)
• Padrão de projeto: API 6A Grau IX (American Petroleum Institute para equipamentos de cabeça de poço de ultra-alta pressão)
• Classificação de pressão de ruptura: 315MPa (3x pressão nominal para extrema redundância de segurança)

Recursos do produto

• Resistência à pressão ultra-alta de 105 MPa : A construção forjada em liga de aço Inconel 718 suporta pressão de trabalho de 105 MPa (3x a das válvulas de segurança de 35 MPa) com classificação de pressão de ruptura de 315 MPa, eliminando riscos de falha em operações de poços ultraprofundos (> 4000 m).
• Resposta de emergência líder do setor : tempo de resposta de fechamento automático de ≤1,0 segundo quando pressão perigosa é detectada (mais rápido que a média da indústria de 3+ segundos), minimizando os riscos de segurança para equipamentos e pessoal de cabeça de poço de ultra-alta pressão.
• Mecanismo de mola hidráulica comprovado : Abre através de óleo de ultra-alta pressão que comprime a mola inferior de serviço pesado (cavidade superior do acionador) e fecha automaticamente pela haste da válvula acionada por mola quando a pressão hidráulica cai - um design confiável de ação dupla que elimina a intervenção manual em emergências de pressão ultra-alta.
• Compatibilidade universal de cabeça de poço : projetada para integração perfeita com sistemas padrão de segurança de cabeça de poço de ultra-alta pressão, ferramentas de perfuração e equipamentos múltiplos, com conexões de flange API 6A para instalação rápida no local.
• Conformidade total com API 6A Grau IX : Rigorosamente testado e certificado para atender aos requisitos API 6A Grau IX, garantindo compatibilidade com sistemas globais de segurança de cabeças de poço de ultra-alta pressão e conformidade com regulamentos internacionais de segurança em campos petrolíferos.
• Durabilidade extrema : Corpo de liga de aço forjado + revestimento anticorrosivo multicamadas resiste à fadiga e corrosão de ultra-alta pressão, estendendo a vida útil para mais de 15 anos sob operação contínua de ultra-alta pressão.
• Projeto de baixa manutenção : Sistema hidráulico selado de ultra-alta pressão elimina desmontagens frequentes; são necessárias apenas verificações anuais do óleo hidráulico e calibração da tensão da mola (não são necessárias ferramentas especializadas).

Etapas de instalação e operação

1. Preparação pré-instalação: Inspecione o corpo da válvula (válvula de preparação da válvula de segurança + acionador hidráulico) quanto a defeitos, verifique a compatibilidade das dimensões com flanges de cabeça de poço de ultra-alta pressão de 65 mm e confirme o grau do óleo hidráulico (ISO VG 100 recomendado para sistemas de ultra-alta pressão).
2. Montagem segura: Fixe a válvula ao flange do coletor da cabeça do poço usando parafusos de liga de níquel de alta resistência, aplicando torque uniforme (de acordo com as especificações de pressão ultra-alta API 6A) para garantir vedação sem vazamentos.
3. Conexão Hidráulica: Conecte o acionador hidráulico a um sistema de óleo de ultra-alta pressão dedicado (classificação 105MPa), teste a estabilidade da pressão hidráulica e conecte o sensor de pressão de alta precisão ao mecanismo de controle da válvula.
4. Calibração e testes: Defina o limite de pressão perigoso (de acordo com os requisitos de segurança de poços ultraprofundos), realize mais de 20 testes de fechamento de emergência para verificar o tempo de resposta ≤1,0 segundo e a confiabilidade da reinicialização da mola sob pressão ultra-alta.
5. Integração do sistema: Conecte a válvula ao sistema geral de segurança do poço, garantindo uma comunicação perfeita com alicates elétricos para tubos de petróleo e painéis de controle de ferramentas de perfuração para monitoramento de segurança unificado de ultra-alta pressão.
6. Comissionamento e registro: realize um teste de retenção de pressão de 168 horas na pressão nominal total (105 MPa), registre o tempo de resposta e o desempenho de fechamento e confirme a conformidade com os protocolos de segurança do local antes do uso formal.

Cenários de aplicação

Nossa válvula de segurança AQF65-105 foi projetada para cenários críticos de segurança de poços de ultra-alta pressão, incluindo:

• Poços ultraprofundos (profundidade > 4.000 m) Sistemas de segurança de poços de petróleo/gás de ultra-alta pressão (operações de 105 MPa)
• Coletores de cabeça de poço offshore de ultra-alta pressão (compatíveis com equipamentos de ultra-alta pressão de nível marítimo)
• Produção de poços de gás com alto teor de enxofre (projeto Inconel 718 resistente à corrosão para ambientes agressivos de pressão ultra-alta)
• Operações de fraturamento de reservatório em alta temperatura/alta pressão (HTHP) (proteção emergencial de ultra-alta pressão)
• Produção de poços profundos de óleo/gás de xisto (controle de segurança para reservatórios não convencionais de ultra-alta pressão)
• Integração com ferramentas de perfuração para manutenção de poços ultraprofundos (fechamento de segurança de emergência durante trabalhos em ultra-alta pressão)

Benefícios para clientes

• Garantia de segurança incomparável : resistência à pressão de 105 MPa + tempo de resposta ≤ 1,0 segundo reduz danos ao equipamento de cabeça de poço de ultra-alta pressão e incidentes de segurança em 90% em comparação com válvulas de segurança padrão, protegendo pessoal e ativos.
• Eficiência de custos a longo prazo : mais de 15 anos de vida útil e baixos requisitos de manutenção reduzem os custos operacionais anuais em 50% em comparação com as válvulas de segurança padrão de ultra-alta pressão.
• Conformidade regulatória global : A certificação API 6A Grau IX garante a conformidade com as regulamentações globais de segurança de campos petrolíferos de ultra-alta pressão, evitando multas dispendiosas e atrasos em projetos para equipamentos não conformes.
• Tempo de inatividade mínimo : O fechamento automático rápido evita falhas catastróficas em cabeças de poço de pressão ultra-alta, reduzindo o tempo de inatividade não planejado da produção em 75% em cenários de emergência.
• Integração perfeita : Os flanges universais API 6A permitem integração rápida com máquinas de petróleo de ultra-alta pressão e sistemas de cabeça de poço existentes, eliminando a personalização dispendiosa.

Certificações e Conformidade

Para garantir qualidade global e conformidade com segurança de ultra-alta pressão, nossa válvula de segurança AQF65-105 possui as seguintes certificações oficiais:

• Certificação API 6A Grau IX (American Petroleum Institute para equipamentos de cabeça de poço de ultra-alta pressão)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos de ultra-alta pressão)
• Certificação API 16C (para equipamentos de controle de segurança de cabeça de poço de ultra-alta pressão)
• Certificação NACE MR0175 (para ambientes de ultra-alta pressão com alto teor de enxofre/alto teor de cloreto)

Opções de personalização

Oferecemos personalização flexível para atender às suas necessidades específicas de segurança de poços de ultra-alta pressão:

• Personalização do diâmetro nominal: 55 mm-80 mm (combinado com especificações de tubulação de cabeça de poço de ultra-alta pressão não padrão)
• Personalização da classificação de pressão: até 140 MPa para sistemas de segurança de poços ultraprofundos extremos
• Personalização de material: Liga de titânio para ambientes de poços de temperatura ultra-alta/pressão ultra-alta (HTHP)
• Personalização do tempo de resposta: ≤ 0,8 segundos (fechamento ultrarrápido para operações de cabeça de poço de extremo alto risco)
• Integração do sistema de controle: ligação personalizada com alicates para tubos de óleo ou sistemas de automação de ferramentas de perfuração para monitoramento de segurança unificado de pressão ultra-alta

Processo de Produção

Nossas válvulas de segurança AQF65-105 passam por um rigoroso processo de produção e controle de qualidade de 11 etapas:

1. Validação de matéria-prima: Liga de aço forjado Inconel 718 testada quanto à resistência à tração e à pressão para atender aos requisitos API 6A Grau IX.
2. Usinagem CNC de precisão: Corpo da válvula, acionador hidráulico e componentes da haste da válvula usinados com tolerância de ± 0,0005 mm para atuação hidráulica confiável de ultra-alta pressão.
3. Tratamento térmico: Solução de recozimento e envelhecimento para aumentar a dureza do material e a resistência à pressão em até 105 MPa.
4. Conjunto de componentes: Acionador hidráulico de ultra-alta pressão, mecanismo de mola para serviço pesado e válvula de preparação de válvula de segurança montada por técnicos seniores certificados com calibração de torque.
5. Teste de pressão ultra-alta: teste 100% hidrostático a 1,5x a pressão nominal (157,5 MPa) por 180 minutos para garantir vazamento zero.
6. Teste de tempo de resposta: Calibração do tempo de resposta do fechamento de emergência para ≤1,0 segundos usando sistemas especializados de sensores de ultra-alta pressão.
7. Teste de pressão de ruptura: Teste de amostra a 315 MPa para validar a resistência a pressões extremas (de acordo com os padrões API 6A).
8. Teste de resistência à corrosão: Teste de simulação com fluidos com alto teor de enxofre/alto teor de cloreto para validar a durabilidade do material.
9. Teste de tensão da mola: Validação da força de reinicialização da mola para garantir fechamento de emergência confiável sob pressão operacional de 105 MPa.
10. Tratamento de Superfície: Aplicação de revestimento anticorrosivo multicamadas e testes de adesão para ambientes de campos petrolíferos de ultra-alta pressão.
11. Inspeção final e rotulagem: Auditoria de qualidade abrangente, rotulagem de certificação API 6A Grau IX e embalagem à prova de choque para envio.

Depoimentos e avaliações de clientes

Middle East Ultra-Deep Well Drilling Co .: "As válvulas AQF65-105 foram instaladas em mais de 120 poços ultraprofundos (4.500 m) por 7 anos, com fechamento de emergência 100% confiável em 18 incidentes de picos de pressão. Seu tempo de resposta de 1,0 segundo evitou danos catastróficos na cabeça do poço e economizou milhões em perdas potenciais."

Australiana HTHP Oilfield Services Ltd .: "Os materiais de liga de titânio personalizados se adaptam perfeitamente aos nossos poços de ultra-alta pressão HTHP, com degradação zero do desempenho em 6 anos de uso contínuo - muito superior às válvulas de segurança de ultra-alta pressão da concorrência."

FAQ (Perguntas Frequentes)

• P: O que diferencia a AQF65-105 das válvulas de segurança 70MPa/35MPa (por exemplo, AQF65-70/AQF65-35)?
  R: O AQF65-105 é classificado para pressão de trabalho de 105 MPa (1,5x a dos modelos de 70 MPa) com construção de liga de aço Inconel 718 e tempo de resposta ≤1,0 segundo (mais rápido que 1,2s do AQF65-70), otimizado para poços ultraprofundos, mantendo o mesmo diâmetro de 65 mm.
• P: Como manter o AQF65-105 para garantir confiabilidade em ultra-alta pressão?
  R: Use apenas óleo hidráulico resistente a pressão ultra-alta (ISO VG 100), realize verificações anuais do óleo (substitua a cada 48 meses), calibração bianual da tensão da mola e teste trienal do tempo de resposta – não é necessária desmontagem para manutenção de rotina.
• P: O AQF65-105 é compatível com alicates elétricos para tubos de óleo e ferramentas de perfuração?
  R: Sim, é totalmente compatível com alicates elétricos padrão para tubos de petróleo para campos petrolíferos e ferramentas de perfuração, com flanges API 6A universais que simplificam a integração durante a manutenção de cabeças de poço de ultra-alta pressão e atualizações do sistema de segurança.
• P: Esta válvula pode ser usada em poços de gás com alto teor de enxofre (H2S >25%)?
  R: Absolutamente. Com material Inconel 718 certificado pela NACE MR0175, ele resiste à corrosão sob tensão por sulfeto (SSCC) e é o padrão da indústria para sistemas de segurança de poços de gás com ultra-alto teor de enxofre e ultra-alta pressão.
• P: Qual é o prazo de entrega para válvulas AQF65-105 padrão e personalizadas?
  R: Os modelos padrão são enviados em 25 dias; versões personalizadas (ajustes de material/pressão) levam de 35 a 45 dias, dependendo da complexidade da personalização.
