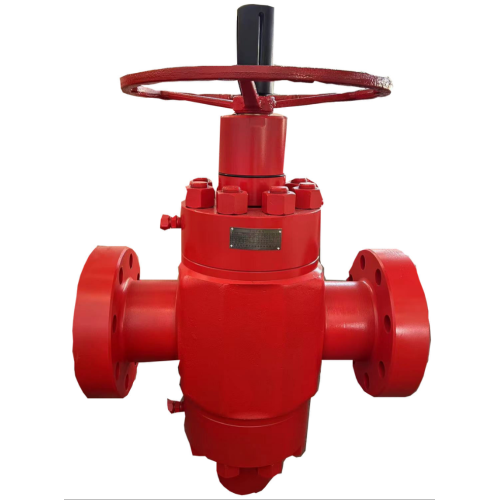

Válvula plana PFF65-105 - Válvula de placa manual de ultra-alta pressão para indústria de petróleo e gás

Visão geral do produto

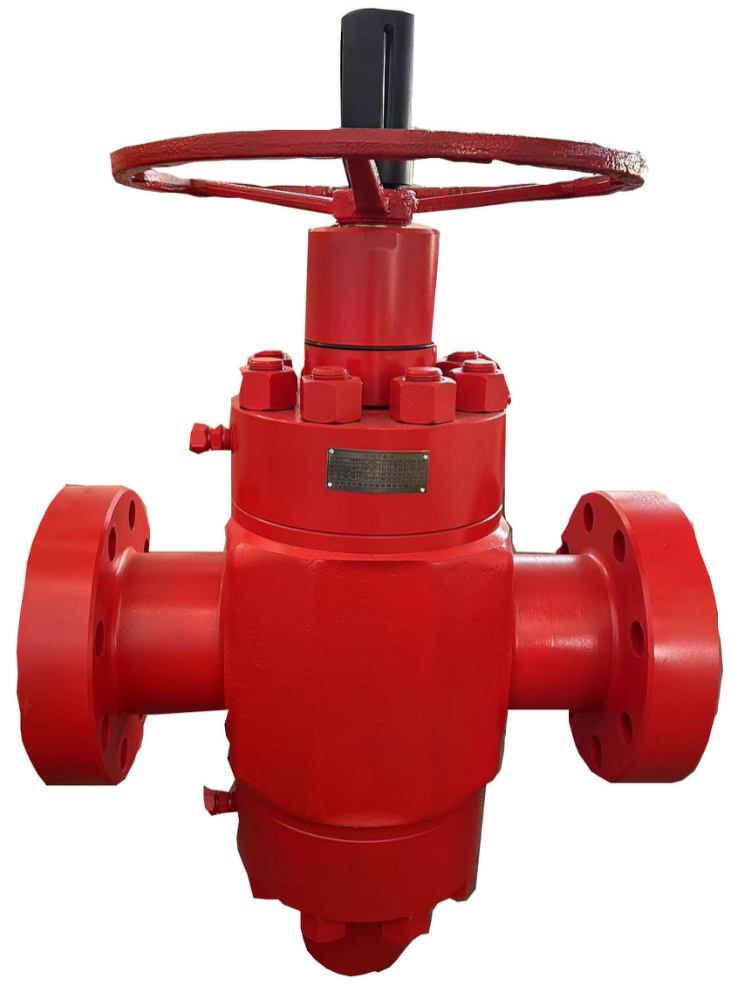

A válvula manual de placa plana PFF65-105 é um tipo de válvula industrial de altíssimo desempenho e um componente carro-chefe dos sistemas de máquinas petrolíferas . Como uma válvula de corte especializada acionada manualmente, ela adota placas de comporta paralelas para serviços pesados (placas de comporta de placa plana) como componentes de abertura e fechamento para abrir ou fechar totalmente passagens médias em sistemas de dutos. Projetada e fabricada em estrita conformidade com os padrões API 6A, esta válvula é otimizada para condições de trabalho de pressão ultra-alta (105 MPa), mantendo ao mesmo tempo adaptabilidade excepcional a meios particulados, fluidos viscosos ou aplicações de grande calibre e baixa pressão. Ele se integra perfeitamente com equipamentos de cabeça de poço e ferramentas de perfuração, tornando-o uma solução crítica para poços de petróleo e gás HPHT (alta pressão e alta temperatura), processamento químico, mineração e sistemas de dutos industriais de alta pressão.

Especificações Técnicas

Modelo: Válvula manual de placa plana PFF65-105
Norma de Conformidade: API 6A (American Petroleum Institute) - 4ª Edição
Diâmetro nominal (DN): 65 mm (2,56 polegadas)
Pressão nominal (PN): 105 MPa (15230 PSI) - Classificação de pressão ultra-alta
Modo de atuação: Manual (volante acionado por engrenagem planetária para serviço pesado)
Tipo de placa de portão: Placa plana paralela reforçada (estrutura de disco triplo com balanceamento de pressão)
Material:
- Corpo da válvula: Aço superliga forjado (F91) / aço inoxidável duplex (2205)
- Placa de porta: liga de aço com alto teor de níquel revestida com carboneto de tungstênio (WC)
- Anel de vedação: Perfluoroelastômero resistente a alta pressão (FFKM) / anel C de metal
Faixa de temperatura operacional: -50°C a +180°C (compatível com HPHT)
Meio aplicável: Petróleo bruto, gás natural de alta pressão, gás ácido (H2S/CO2), fluidos químicos, meios particulados abrasivos
Tipo de conexão: Flange padrão API 6A (tipo BX) / Rosqueada (Conexão Premium) / Soldada

Recursos do produto

Certificação API 6A para pressão ultra-alta : Totalmente compatível com os padrões internacionais de válvulas para campos petrolíferos, classificada para pressão de trabalho de 105 MPa – projetada para operações de cabeça de poço HPHT
Design da placa de comporta com pressão balanceada : A estrutura de disco triplo reduz o torque operacional em 50% sob pressão ultra-alta, garantindo uma operação manual suave
Desempenho de vedação superior : A vedação primária metal-metal + a vedação auxiliar FFKM evita vazamentos mesmo a 105 MPa, adequada para ambientes de gás ácido (H2S).
Extrema Durabilidade : Corpo em aço superliga e placas de comporta revestidas com WC resistem à erosão, corrosão e fadiga em condições severas de HPHT
Projeto de baixa manutenção : O sistema modular de vedação de cartucho permite a substituição rápida da vedação sem desmontar a válvula da tubulação
Ampla compatibilidade : Combina perfeitamente com sistemas de cabeça de poço padrão, alicates para tubos de óleo e ferramentas de perfuração - sem necessidade de adaptadores personalizados
Recursos antiexplosão e de segurança : O design do corpo da válvula reforçado atende aos requisitos de segurança contra incêndio API 6A, garantindo segurança em cenários de emergência

Guia de uso passo a passo

Inspeção Pré-Operação:
- Verifique o corpo da válvula quanto a rachaduras, deformação ou corrosão (use testes ultrassônicos para componentes críticos)
- Verifique a flexibilidade de rotação do volante e o indicador de posição da placa da comporta (marcado a laser "OPEN/CLOSE" com limite de torque)
- Inspecione a integridade da vedação e o sistema de equilíbrio de pressão quanto a anormalidades
Instalação:
- Alinhe a válvula com a tubulação de ultra-alta pressão/flange da cabeça do poço, garanta a direção correta do fluxo (gravada no corpo da válvula)
- Aperte os parafusos do flange com uma chave de torque hidráulica (de acordo com as especificações de torque API 6A) para garantir uma força de fixação uniforme
- Confirme se a válvula está no estado "FECHADA" durante a instalação para evitar oscilações médias
Teste de pressão: Realize teste de pressão hidrostática (1,5× pressão nominal = 157,5MPa) e teste de estanqueidade a gás para verificar o desempenho da vedação
Operação:
- Aberto: Gire o volante no sentido anti-horário até que a placa da comporta retraia totalmente (alinhe com a marca “OPEN”) – siga as diretrizes de limite de torque
- Fechar: Gire o volante no sentido horário até que a placa da comporta vede completamente a passagem (alinhe com a marca “CLOSE”) – não exceda o torque nominal
Manutenção Pós-Uso:
- Limpe a superfície da válvula e remova o acúmulo de partículas após cada uso
- Lubrifique o mecanismo de engrenagem planetária a cada 1 mês (ou 20 ciclos de operação) com graxa de alta pressão
- Armazenar em área seca e com temperatura controlada e com cobertura anticorrosiva se não for usado por longos períodos

Cenários de aplicação

A válvula plana PFF65-105 foi projetada para aplicações industriais de ultra-alta pressão, especialmente no setor de petróleo:

Coletores de cabeça de poço de petróleo e gás HPHT de ultra-alta pressão (pressão de trabalho de 105 MPa)
Operações de perfuração e completação em águas profundas (compatíveis com equipamentos de cabeça de poço submarinos)
Operações de poços de gás ácido (ambientes H2S/CO2 em conformidade com NACE MR0175)
Tubulações de vasos de reação de ultra-alta pressão da indústria química
Mineração, corte por jato de água de ultra-alta pressão e sistemas de fraturamento hidráulico
Operações de workover combinadas com alicates potentes para tubos de óleo e ferramentas de perfuração

Benefícios para clientes

Segurança incomparável sob pressão ultra-alta : a classificação de 105 MPa e o design à prova de fogo eliminam riscos de falhas catastróficas em operações HPHT
Eficiência operacional aprimorada : O design com pressão balanceada permite fácil operação manual, reduzindo o tempo de trabalho em 40% em comparação com válvulas convencionais de alta pressão
Economia de custos a longo prazo : vida útil de mais de 10 anos sob uso normal e design de vedação modular reduzem custos de substituição e tempo de inatividade
Versatilidade : Adequado para poços HPHT de ultra-alta pressão e tubulações de grande calibre e baixa pressão – uma válvula para vários cenários
Conformidade Global : As certificações API 6A e NACE permitem importação/uso contínuo em projetos internacionais, evitando barreiras regulatórias

Certificações e Conformidade

Nossa válvula plana PFF65-105 possui certificações reconhecidas internacionalmente para garantir qualidade e confiabilidade:

Certificação API Spec 6A (American Petroleum Institute) - Certificação Fire-Safe
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
Certificação CE (em conformidade com a Diretiva de Equipamentos de Pressão da UE PED 2014/68/EU)
Certificação NACE MR0175/ISO 15156 (para serviço de gás ácido)
Relatório de teste de ultra-alta pressão de terceiros (teste hidrostático de 157,5 MPa)

Opções de personalização

Oferecemos soluções personalizadas para atender aos seus requisitos operacionais específicos de ultra-alta pressão:

Personalização de material: Superligas resistentes à corrosão (Liga 276) para ambientes extremos de gases ácidos
Personalização do modo de atuação: Acionamento hidráulico/pneumático com controle remoto (substituir volante manual)
Personalização do tipo de conexão: Tamanhos personalizados de flange/rosca para combinar com equipamentos de cabeça de poço não padrão
Personalização do material de vedação: Vedações FFKM de alta temperatura (200°C+) para condições extremas de HPHT
Personalização da marca: Marcação a laser do logotipo da empresa, número de série e classificação de pressão no corpo da válvula

Processo de Produção

Nosso rigoroso processo de produção garante qualidade consistente para unidades PFF65-105 de ultra-alta pressão:

Fornecimento de matéria-prima: aço superliga forjado premium com rastreabilidade total do material e certificado de teste de moinho (MTC)
Usinagem de precisão: usinagem CNC de 5 eixos com tolerâncias dimensionais API 6A (precisão de ± 0,01 mm) para vedação de ultra-alta pressão
Tratamento térmico: têmpera e revenido + tratamento abaixo de zero para otimizar a resistência e tenacidade do material
Aplicação de revestimento: Revestimento de pulverização térmica de carboneto de tungstênio (WC) em placas de comporta para resistência ao desgaste
Montagem: Montagem manual por técnicos seniores certificados com instalação de fixadores com torque controlado
Inspeção de qualidade: 100% testes de ultra-alta pressão (157,5 MPa) + detecção ultrassônica de falhas + testes de desempenho de vedação
Tratamento de Superfície: Revestimento anticorrosivo (epóxi/poliuretano) e embalagem à prova de choque para transporte

Depoimentos e avaliações de clientes

Nossos clientes confiam na válvula plana PFF65-105 para desempenho em campos petrolíferos de ultra-alta pressão:

Operador de poço HPHT no Oriente Médio : "As válvulas PFF65-105 funcionam perfeitamente em nossos poços de gás ácido de 105 MPa. Elas se integram perfeitamente com nossos equipamentos de cabeça de poço e alicates elétricos para tubos de óleo, com falha zero em 2 anos de operação contínua."
Empresa asiática de perfuração em águas profundas : "As máquinas de petróleo da Kaifa, especialmente a válvula plana PFF65-105, atendem aos nossos rígidos padrões de ultra-alta pressão em águas profundas. A operação manual é surpreendentemente suave para essa alta pressão."

FAQ (Perguntas Frequentes)

P: A válvula PFF65-105 pode ser usada para operações de abertura parcial (estrangulamento)?
R: Não, esta válvula foi projetada estritamente apenas para uso com corte totalmente aberto/fechado. A abertura parcial sob pressão ultra-alta causará desgaste severo da placa da comporta, danos à vedação e falha potencialmente catastrófica.
P: Qual frequência de manutenção é recomendada para o PFF65-105 em operações de ultra-alta pressão?
R: Para uso em pressão ultra-alta, realize inspeção ultrassônica a cada 3 meses, substitua as vedações a cada 6 meses e lubrifique o mecanismo de engrenagem a cada 2 semanas (ou 10 ciclos de operação).
P: O PFF65-105 é compatível com ferramentas de perfuração padrão e alicates para tubos de óleo?
R: Sim, a válvula foi projetada para corresponder a todas as ferramentas de perfuração padrão API 6A e alicates para tubos de óleo. Oferecemos ajuste de interface gratuito para equipamentos fora do padrão.
P: Qual é o prazo de entrega para modelos PFF65-105 padrão e personalizados?
R: Os modelos manuais padrão têm um prazo de entrega de 5 a 7 dias úteis; modelos personalizados (hidráulicos/anti-enxofre) têm um prazo de entrega de 6 a 10 semanas devido aos requisitos de processamento de materiais de ultra-alta pressão.
P: Vocês fornecem suporte técnico para instalação da válvula de ultra-alta pressão PFF65-105?
R: Sim, nossos especialistas em máquinas petrolíferas oferecem orientação técnica gratuita no local para pedidos em grandes quantidades, incluindo instalação, teste de pressão e treinamento de operação.
