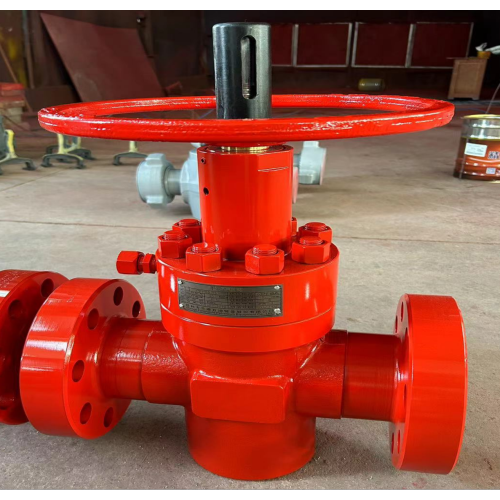

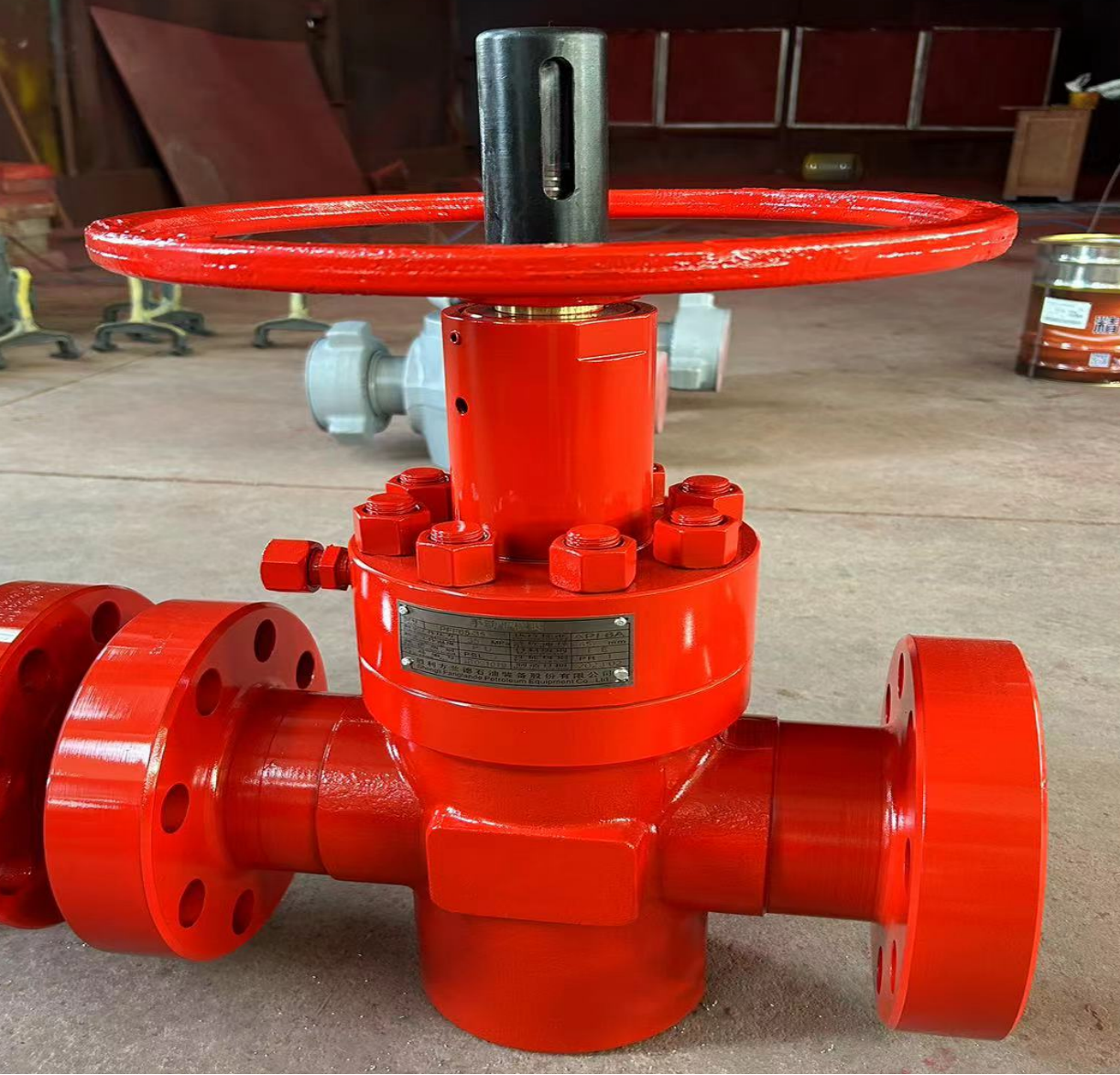

Válvula plana PFF65-35 - Válvula de placa manual de alta confiabilidade para indústria de petróleo e gás

Visão geral do produto

A válvula manual de placa plana PFF65-35 é um tipo premium de válvula industrial e um componente central dos sistemas de máquinas de petróleo . Como uma válvula de corte especializada acionada manualmente, ela adota placas de comporta paralelas (placas de comporta plana) como componentes de abertura e fechamento para abrir ou fechar totalmente passagens médias em sistemas de dutos. Projetada e fabricada em estrita conformidade com os padrões API 6A, esta válvula foi projetada para condições de trabalho severas envolvendo meios particulados, fluidos viscosos ou aplicações de baixa pressão e grande calibre. Ele se integra perfeitamente com equipamentos de cabeça de poço e ferramentas de perfuração, tornando-o a escolha preferida para indústrias de petróleo, gás natural, química, mineração e abastecimento/drenagem de água.

Especificações Técnicas

Modelo: Válvula manual de placa plana PFF65-35
Padrão de Conformidade: API 6A (American Petroleum Institute)
Diâmetro nominal (DN): 65 mm (2,56 polegadas)
Pressão Nominal (PN): 35 MPa (5075 PSI)
Modo de atuação: Manual (volante acionado por engrenagem)
Tipo de placa de portão: placa plana paralela (estrutura de disco duplo)
Material:
- Corpo da válvula: Aço carbono forjado (A105) / aço inoxidável (316SS)
- Placa da porta: Liga de aço com revestimento antidesgaste
- Anel de vedação: Borracha nitrílica (NBR)/borracha fluorada (FKM) para meios corrosivos
Faixa de temperatura operacional: -40°C a +120°C
Meio aplicável: Petróleo bruto, gás natural, água, fluidos químicos, meios contendo partículas
Tipo de conexão: Flange (padrão API 6A) / Rosca / Soldada

Recursos do produto

Conformidade certificada API 6A : atende totalmente aos padrões internacionais de válvulas para campos petrolíferos, garantindo segurança e interoperabilidade em projetos petrolíferos globais
Design otimizado de placa plana : placas de comporta paralelas permitem abertura/fechamento total de passagens de meio, sem resistência ao fluxo quando totalmente abertas – ideal para meios particulados/viscosos
Desempenho de vedação superior : A estrutura de vedação dupla (metal com metal + vedação elástica) evita vazamentos mesmo com meios particulados, reduzindo riscos operacionais
Durável e resistente ao desgaste : Corpo forjado de alta resistência e revestimento antidesgaste da placa de entrada prolongam a vida útil em 40% em ambientes com meios abrasivos
Fácil operação manual : O volante ergonômico acionado por engrenagem reduz o torque operacional em 30%, permitindo uma operação sem esforço mesmo em condições de baixa temperatura
Baixa necessidade de manutenção : A estrutura modular permite a substituição rápida de anéis de vedação e placas de guilhotina sem desmontar a válvula inteira, minimizando o tempo de inatividade
Ampla compatibilidade : Combina com sistemas de cabeça de poço padrão e alicates de alimentação para tubos de óleo, sem necessidade de adaptadores personalizados para integração no local

Guia de uso passo a passo

Inspeção Pré-Operação:
- Verifique o corpo da válvula quanto a rachaduras, deformação ou corrosão
- Verifique a flexibilidade de rotação do volante e o indicador de posição da placa da comporta (marcações ABRIR/FECHAR)
- Inspecione os anéis de vedação quanto a danos ou envelhecimento
Instalação:
- Alinhe a válvula com o flange da tubulação/cabeça do poço, garantindo a direção correta do fluxo (marcada no corpo da válvula)
- Aperte os parafusos do flange uniformemente com o torque especificado para evitar deformação da vedação
- Confirme se a válvula está no estado "FECHADA" durante a instalação
Teste de pressão: Realize um teste de pressão hidrostática (1,5× pressão nominal) para verificar se não há vazamento antes do uso formal
Operação:
- Aberto: Gire o volante no sentido anti-horário até que a placa da comporta retraia totalmente (alinhe com a marca “OPEN”)
- Fechar: Gire o volante no sentido horário até que a placa da comporta vede totalmente a passagem (alinhe com a marca "CLOSE") - não aperte demais
Manutenção Pós-Uso:
- Limpe a superfície da válvula e o volante após o uso
- Lubrifique o mecanismo de engrenagem a cada 3 meses (ou 50 ciclos de operação)
- Armazene em área seca e ventilada se não for usado por longos períodos

Cenários de aplicação

A válvula plana PFF65-35 foi projetada para diversas aplicações industriais, especialmente no setor petrolífero:

Coletores de cabeça de poço de petróleo e gás (poços de produção, injeção e teste)
Dutos de coleta e transporte de petróleo bruto/gás natural (seções de grande calibre e baixa pressão)
Tubulações da indústria química que lidam com meios viscosos ou fluidos contendo partículas
Drenagem de mineração e sistemas de transporte de lama
Operações de workover combinadas com alicates para tubos de óleo e ferramentas de perfuração
Sistemas de abastecimento/drenagem de água em parques industriais e áreas de mineração

Benefícios para clientes

Segurança operacional aprimorada : O design à prova de vazamentos reduz o risco de vazamento médio e poluição ambiental, em conformidade com os padrões de segurança globais
Eficiência aprimorada : abertura/fechamento rápido (≤15 rotações do volante) e baixa necessidade de manutenção reduzem o tempo de inatividade operacional em 35%
Economia de custos : longa vida útil (6+ anos sob uso normal) e baixos custos de peças de reposição reduzem o custo total de propriedade
Versatilidade : Adequado para vários tipos de meios (óleo, gás, água, produtos químicos) – elimina a necessidade de vários tipos de válvulas
Usabilidade Global : A certificação API 6A permite importação e uso contínuos em projetos internacionais, evitando barreiras de conformidade

Certificações e Conformidade

Nossa válvula plana PFF65-35 possui certificações reconhecidas internacionalmente para garantir qualidade e confiabilidade:

Certificação API Spec 6A (American Petroleum Institute)
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
Certificação CE (em conformidade com as diretivas de segurança de máquinas da UE)
Relatório de teste de desempenho de pressão e vedação de terceiros

Opções de personalização

Oferecemos soluções personalizadas para atender às suas necessidades operacionais específicas:

Personalização de material: Aço anti-enxofre (NACE MR0175) para poços de gás ácido / liga anticorrosiva para meios químicos
Personalização do modo de atuação: Acionamento pneumático/hidráulico (substituir volante manual)
Personalização do tipo de conexão: Tamanhos personalizados de flange/rosca para combinar com equipamentos de cabeça de poço não padrão
Personalização do material de vedação: Classes especiais de borracha para meios corrosivos/de alta temperatura
Personalização da marca: Marcação a laser do logotipo da empresa, número de série e informações de conformidade no corpo da válvula

Processo de Produção

Nosso rigoroso processo de produção garante qualidade consistente para cada unidade PFF65-35:

Fornecimento de matéria-prima: Aço forjado premium com rastreabilidade e certificação completa do material (MTC)
Usinagem de precisão: torneamento/fresamento CNC com tolerâncias dimensionais API 6A (precisão de ± 0,03 mm)
Tratamento térmico: têmpera e revenido para otimizar a resistência e tenacidade do material
Montagem: Montagem manual de placas de comporta, vedações e volante por técnicos certificados
Inspeção de qualidade: teste de pressão 100% + verificação dimensional + teste de desempenho de vedação
Tratamento de Superfície: Revestimento anticorrosivo (epóxi/poliuretano) e embalagem final

Depoimentos e avaliações de clientes

Nossos clientes confiam na válvula plana PFF65-35 para desempenho industrial confiável:

Empresa asiática de serviços para campos petrolíferos : "As válvulas PFF65-35 apresentam excelente desempenho em nossos oleodutos com meio particulado – sem vazamentos ou problemas de manutenção em 2 anos de uso contínuo. Elas se integram perfeitamente com nossos equipamentos de cabeça de poço e alicates elétricos para tubos de petróleo."
Empresa Europeia de Processamento Químico : "Os produtos de máquinas petrolíferas da Kaifa, incluindo a válvula plana PFF65-35, atendem aos nossos rigorosos padrões de conformidade da UE. A operação manual é suave mesmo em nossas oficinas de baixa temperatura."

FAQ (Perguntas Frequentes)

P: A válvula plana PFF65-35 pode ser usada para operações de estrangulamento (abertura parcial)?
R: Não, esta válvula foi projetada como uma válvula de corte apenas para uso totalmente aberto/fechado. A abertura parcial causará desgaste severo nas placas e vedações da guilhotina, reduzindo a vida útil.
P: Qual é a vida útil dos anéis de vedação da válvula PFF65-35?
R: Em condições normais de operação, os anéis de vedação duram de 2 a 3 anos; para meios particulados/viscosos, recomendamos a substituição a cada 12-18 meses para manter o desempenho da vedação.
P: A válvula PFF65-35 é compatível com ferramentas de perfuração padrão e alicates para tubos de óleo?
R: Sim, a válvula foi projetada para corresponder a todas as ferramentas de perfuração padrão API 6A e alicates para tubos de óleo. Também oferecemos ajuste gratuito de interface para equipamentos fora do padrão.
P: Qual é o prazo de entrega para modelos PFF65-35 padrão e personalizados?
R: Os modelos manuais padrão estão em estoque com entrega em 3 a 5 dias úteis; modelos personalizados (pneumáticos/hidráulicos/anti-enxofre) têm um prazo de entrega de 3 a 6 semanas.
P: Vocês fornecem peças de reposição para a válvula PFF65-35?
R: Sim, fornecemos todas as peças de reposição (anéis de vedação, placas de comporta, engrenagens de volante) com disponibilidade de estoque de longo prazo e opções de entrega global.
