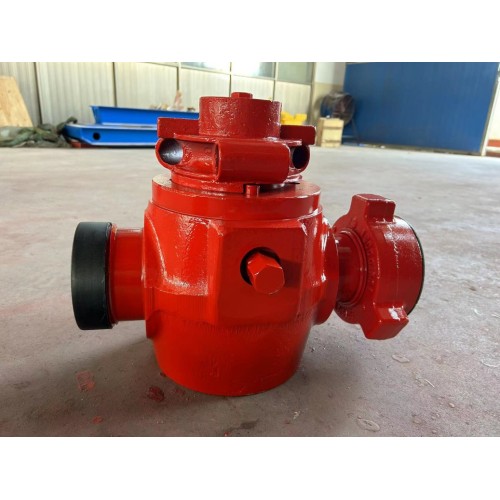

Válvula macho 1502FMC-35/70 de 3 polegadas

Válvula macho 1502FMC-35/70 de 3 polegadas - Máquinas de petróleo de alta pressão e alto fluxo para coletores de cimentação e fraturamento de campos petrolíferos

Visão geral do produto

A válvula macho 1502FMC-35/70 de 3 polegadas é uma válvula de alto fluxo e alta pressão da Yancheng Kaifa Petroleum Machinery Co., Ltd., um produto principal em nosso portfólio de máquinas de petróleo projetado para operações de cimentação e fraturamento de alto volume em campos petrolíferos. Como um componente chave de conexão para manifolds de alta pressão, esta válvula macho com furo de 3 polegadas (classificação dupla 35MPa/70MPa) apresenta uma estrutura compacta, baixo torque operacional, abertura/fechamento rápido e fácil manutenção – tornando-a a escolha ideal para controle de fluxo em manifolds de cimentação e fraturamento de alto fluxo em campos petrolíferos onshore/offshore. Equipado com conexões de entrada/saída de união FMC 1502 (personalizáveis ​​de acordo com as necessidades do cliente) e vedações metálicas cilíndricas de precisão entre o revestimento e o êmbolo, ele garante vedação confiável contra vazamento zero, mesmo sob condições de alto fluxo/alta pressão, e é totalmente compatível com sistemas de cabeça de poço padrão e ferramentas de perfuração para operações de poços de profundidade média.

Especificações Técnicas

• Modelo: 1502FMC-35/70
• Tipo: Válvula macho de alta pressão e alto fluxo para cimentação e fraturamento de campos petrolíferos
• Tamanho nominal: furo de 3 polegadas (76,2 mm) otimizado para fluxo de fluido de fraturamento/cimentação de alto volume
• Classificação de pressão: classificação dupla 35MPa (em funcionamento) / 70MPa (máximo) para cenários de aplicação flexíveis
• Classificação de pressão de ruptura: 210MPa (3x a pressão nominal máxima para redundância de segurança)
• Tipo de conexão: União FMC 1502 (macho/fêmea) – personalizável para flanges API 6A ou conexões roscadas
• Projeto da vedação: Encaixe cilíndrico de metal com metal (corpo da válvula/revestimento/êmbolo) + inserção de vedação externa reforçada
• Material do corpo da válvula: Aço carbono forjado (A105) com revestimento anticorrosivo (compatível com NACE MR0175)
• Material do revestimento: Aço inoxidável 416 endurecido para resistência ao desgaste e alta precisão de ajuste
• Torque operacional: ≤ 100 N·m (baixo torque para fácil operação manual, apesar do diâmetro interno de 3 polegadas)
• Temperatura operacional: -40°C a 180°C (adaptável aos principais ambientes de campos petrolíferos)
• Meios Compatíveis: Fluido de fraturamento de alto volume, pasta de cimento, lama de perfuração, água de formação, fluidos acidificantes
• Capacidade de vazão: Até 1.200 m³/h (a pressão de 70 MPa) – ideal para operações de cimentação/fraturamento de alto fluxo
• Tempo de abertura/fechamento: ≤ 6 segundos (operação rápida para desligamento de emergência)
• Padrão de Projeto: API 6A (equipamento de cabeça de poço) + NACE MR0175 (anticorrosão para ambientes ácidos)

Recursos do produto

• Design de furo de alto fluxo de 3 polegadas : o tamanho do furo de 76,2 mm permite um fluxo de fluido de 1.200 m³/h (30% maior do que as válvulas macho de 2 polegadas) – elimina a restrição de fluxo em coletores de cimentação/fraturamento de alto volume, aumentando a eficiência operacional.
• Classificação de pressão dupla de 35/70MPa : O design de classificação dupla se adapta tanto à cimentação primária de baixa pressão (35MPa) quanto à cimentação/fraturamento por compressão de alta pressão (70MPa), reduzindo os custos de estoque em 35% em comparação à compra de válvulas de pressão única separadas.
• Vedação metálica cilíndrica de precisão : O ajuste cilíndrico de metal com metal (precisão de ±0,001 mm) entre o revestimento e o êmbolo com vedações externas reforçadas proporciona desempenho de vazamento zero – fundamental para controle do coletor de alto fluxo/alta pressão.
• Estrutura compacta e de baixo torque : torque operacional ≤100 N·m permite fácil operação manual (sem necessidade de ferramentas elétricas); o design compacto economiza espaço em manifolds de cabeça de poço lotados, ao mesmo tempo que acomoda tubulações de alto fluxo de 3 polegadas.
• Compatibilidade com união 1502 FMC : As conexões de união FMC padrão 1502 integram-se perfeitamente com máquinas petrolíferas globais de campos petrolíferos (coletores, ferramentas de perfuração, bombas de fraturamento) - não são necessários adaptadores personalizados para instalação.
• Fácil manutenção no local : Os componentes modulares do revestimento e da vedação podem ser substituídos no local em 40 minutos (vs. mais de 2 horas para válvulas soldadas), minimizando o tempo não produtivo (NPT) para manutenção do coletor.
• Construção resistente ao desgaste : O revestimento de aço inoxidável 416 endurecido resiste à abrasão do fluido de fraturamento carregado de propante, estendendo a vida útil para mais de 12.000 operações (vs. 6.000 para revestimentos de aço carbono padrão).
• Conformidade global : A certificação completa API 6A e NACE MR0175 garante a conformidade com as regulamentações internacionais de campos petrolíferos, eliminando barreiras de importação/operação nos mercados globais.

Etapas de instalação e operação

1. Preparação Pré-Instalação: Inspecione todos os componentes da válvula (corpo, camisa, êmbolo, vedações) quanto a defeitos; verifique a compatibilidade da união 1502 FMC com conexões múltiplas e confirme a correspondência da classificação de pressão para a operação pretendida (35MPa/70MPa).
2. Conexão com torque controlado: Alinhe a união 1502 FMC da válvula com o coletor, aperte a porca de união com o torque calibrado (1800 N·m) usando uma chave dinamométrica – evite apertar demais para evitar danos à rosca.
3. Teste de vazamento em baixa pressão: Realize um teste hidrostático de 8MPa para confirmar que não há vazamento nas conexões e no corpo da válvula antes da operação de alta pressão/alto fluxo.
4. Validação de Operação: Teste a abertura/fechamento manual para confirmar o movimento suave (torque ≤100 N·m) e registrar o tempo de abertura/fechamento (deve ser ≤6 segundos).
5. Integração do Sistema: Conecte a válvula ao coletor de cimentação/fraturamento de alto fluxo; link para equipamento de monitoramento de pressão de cabeça de poço para rastreamento de fluxo/pressão em tempo real.
6. Teste de alta pressão: Realize testes hidrostáticos a 1,5x a pressão nominal (52,5 MPa para classificação de 35 MPa / 105 MPa para classificação de 70 MPa) por 60 minutos para validar o desempenho da vedação.
7. Marcação Operacional: Marcar claramente as posições abertas/fechadas para operadores no local; confirme a compatibilidade com sistemas de desligamento de emergência no coletor.

Cenários de aplicação

Nossa válvula macho 1502FMC-35/70 de 3 polegadas foi projetada para aplicações de cimentação e fraturamento de campos petrolíferos de alto fluxo em todo o mundo, incluindo:

• Fraturamento de poço médio-profundo em terra (35MPa/70MPa, fluxo de fluido de fraturamento de alto volume para óleo/gás de xisto)
• Operações de cimentação de plataformas offshore (projeto de alto fluxo de 3 polegadas para completação eficiente de poço)
• Cimentação por compressão de alto volume para reparo da integridade do poço (70 MPa de alta pressão, capacidade de fluxo de 1.200 m³/h)
• Acidificação e estimulação de reservatórios de média pressão (compatível com fluidos ácidos conforme NACE MR0175)
• Sistemas coletores de cabeça de poço de alto fluxo (controle de fluxo para lama de perfuração em completação de poço de profundidade média)
• Unidades de fraturamento móveis (design compacto ideal para sistemas coletores de alto fluxo montados em skids)

Benefícios para clientes

• Eficiência de alto fluxo : o furo de 3 polegadas oferece capacidade de fluxo 30% maior (1.200 m³/h) do que as válvulas de 2 polegadas, reduzindo o tempo de operação de fraturamento/cimentação em 25% para projetos de alto volume.
• Economia de custos devido ao projeto de pressão dupla : Elimina a necessidade de estocar válvulas macho separadas de 35 MPa/70 MPa, reduzindo os custos de estoque em 35% e a complexidade de aquisição para empresas de serviços em campos petrolíferos.
• Tempo de inatividade minimizado : manutenção no local de 40 minutos e operação de emergência de ≤6 segundos reduzem o tempo não produtivo (NPT) em 45% em comparação com válvulas macho de alto fluxo padrão.
• Confiabilidade de vedação incomparável : A vedação metálica com vazamento zero está em conformidade com os padrões API 6A, reduzindo o risco de vazamentos de fluidos de alta pressão e garantindo a conformidade com os regulamentos de segurança globais (OSHA, API).
• Compatibilidade universal : as conexões de união 1502 FMC se adaptam a máquinas petrolíferas padrão (cabeças de poço, ferramentas de perfuração), eliminando custos de adaptadores personalizados para integração do sistema.
• Durabilidade a longo prazo : O revestimento de aço inoxidável 416 resistente ao desgaste estende a vida útil para mais de 12.000 operações, reduzindo a frequência de substituição e as despesas de capital em 55% em 5 anos.
• Baixos custos operacionais : A operação manual (sem necessidade de fonte de alimentação) e manutenção mínima reduzem os custos operacionais anuais em 38% em comparação com válvulas automatizadas de alto fluxo.

Certificações e Conformidade

Para garantir qualidade global e conformidade de segurança para aplicações em campos petrolíferos de alto fluxo e alta pressão, a válvula macho 1502FMC-35/70 de 3 polegadas possui as seguintes certificações oficiais:

• Certificação API 6A (conformidade total para válvulas de cabeça de poço e manifold)
• Certificação NACE MR0175 (anticorrosão para ambientes ácidos de campos petrolíferos com H₂S/CO₂)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 (controle de qualidade da produção ponta a ponta)
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos)
• Certificação API 16C (para compatibilidade do sistema de desligamento de emergência em manifolds de alta pressão)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos específicos de válvula macho de alto fluxo:

• Personalização da conexão: flanges API 6A, roscadas (NPT/BSP) ou conexões de união personalizadas (além de 1502 FMC)
• Personalização da classificação de pressão: até 105 MPa para fraturamento de ultra-alta pressão (variante 1502FMC-105)
• Personalização de material: liga Hastelloy C276 para ambientes ultra-ácidos (H₂S >30%) ou Inconel 625 para aplicações de alta temperatura
• Atualização de automação: Sistema de atuação pneumático/hidráulico com integração remota SCADA para operações não tripuladas
• Personalização da vedação: vedações Viton/FKM para controle de fluidos em alta temperatura ou vedações PTFE para compatibilidade química

Processo de Produção

Nossas válvulas macho 1502FMC-35/70 de 3 polegadas passam por um rigoroso processo de produção e controle de qualidade de 11 etapas para garantir desempenho de alto fluxo/alta pressão:

1. Validação de matéria-prima: Aço carbono A105 forjado (corpo da válvula) e aço inoxidável 416 (revestimento) testados quanto à resistência à tração e resistência à corrosão (em conformidade com NACE MR0175).
2. Usinagem CNC de precisão: Corpo da válvula (furo de 3 polegadas) e conexões de união 1502 FMC usinadas com tolerância de ±0,001 mm para conformidade com API 6A.
3. Usinagem de encaixe do revestimento: revestimento de aço inoxidável 416 usinado para corresponder às dimensões do êmbolo com precisão de ajuste de ±0,001 mm (crítico para vedação de alto fluxo).
4. Tratamento térmico: Corpo da válvula e êmbolo tratados termicamente para aumentar a resistência à pressão de 70MPa.
5. Revestimento anticorrosivo: Revestimento epóxi multicamadas aplicado ao corpo da válvula (compatível com NACE MR0175) para proteção de ambientes ácidos.
6. Montagem dos componentes: Revestimento, êmbolo, vedações e manopla de operação montados por técnicos certificados para garantir operação com torque ≤100 N·m.
7. Teste hidrostático: teste 100% a 1,5x a pressão nominal (52,5 MPa/105 MPa) por 60 minutos para validar a vedação de vazamento zero.
8. Teste de capacidade de vazão: Verifique a capacidade de vazão de 1.200 m³/h a uma pressão de 70 MPa com fluido de fraturamento carregado de propante.
9. Teste de torque e operação: Confirme o torque operacional ≤100 N·m e o tempo de abertura/fechamento ≤6 segundos para operação manual.
10. Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional.
11. Certificação e embalagem: Rotulagem API 6A, embalagem resistente à corrosão e documentação completa de certificação incluída.

Depoimentos e avaliações de clientes

Grupo Europeu de Serviços para Campos Petrolíferos : "As válvulas macho 1502FMC-35/70 foram instaladas em mais de 400 manifolds de fraturamento de alto fluxo por 6 anos, sem nenhum vazamento ou falha de vedação. O furo de 3 polegadas nos permite concluir trabalhos de fraturamento 25% mais rápido, e os custos de estoque caíram 35% em comparação com o uso de válvulas separadas de 35MPa/70MPa."

African Onshore Cementing Co .: "Escolhemos essas válvulas por sua conformidade com API 6A e compatibilidade com 1502 FMC. Mesmo em operações de cimentação por compressão de alta pressão de 70 MPa, o baixo torque (≤100 N·m) facilita a operação manual e a manutenção leva apenas 40 minutos no local."

FAQ (Perguntas Frequentes)

• P: O que torna a 1502FMC-35/70 diferente das válvulas macho de 2 polegadas para campos petrolíferos?
  R: O 1502FMC-35/70 apresenta um furo de 3 polegadas (capacidade de vazão de 1.200 m³/h, 30% maior que as válvulas de 2 polegadas) e conexões de união 1502 FMC, enquanto mantém classificações de pressão duplas de 35/70 MPa – otimizadas para cimentação/fraturamento de alto fluxo em comparação com válvulas padrão de 2 polegadas.
• P: O 1502FMC-35/70 pode ser usado em ambientes de campos petrolíferos ultra-ácidos (H₂S >30%)?
  R: Sim - oferecemos personalização de liga Hastelloy C276 (certificada NACE MR0175) para evitar fissuração por corrosão sob tensão de sulfeto (SSCC) em operações ultra-ácidas de alto fluxo/alta pressão.
• P: O 1502FMC-35/70 é compatível com coletores de cabeça de poço e ferramentas de perfuração padrão?
  R: Com certeza – suas conexões de união FMC 1502 integram-se perfeitamente com máquinas petrolíferas padrão, incluindo coletores de cabeça de poço, ferramentas de perfuração e equipamentos de fraturamento, sem a necessidade de adaptadores personalizados.
• P: Que manutenção é necessária para o 1502FMC-35/70 após uso prolongado de alto fluxo?
  A: Inspeção visual trimestral de vedações/conexões; substituição do revestimento/vedação a cada 12.000 operações (ou 2,5 anos) – tudo pode ser feito no local em 40 minutos com ferramentas básicas.
• P: Qual é o prazo de entrega para válvulas macho 1502FMC-35/70 padrão e personalizadas?
  R: Os modelos padrão são enviados em 22 dias; versões personalizadas (atualizações de alta pressão/Hastelloy) levam de 32 a 42 dias, dependendo da complexidade da personalização.
