Os alicates de travamento são equipamentos utilizados para fixar e desconectar automaticamente os acoplamentos do tubo de perfuração.
Eles são divididos principalmente em dois tipos: alicates de travamento pneumáticos e alicates de travamento hidráulico.

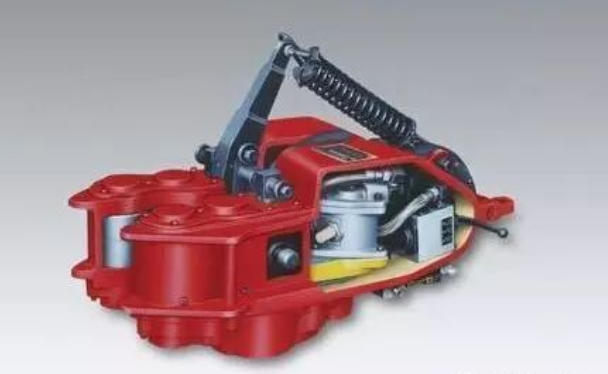

1. Alicate Trava Pneumático Os principais parâmetros do alicate trava pneumático SSW-40: Faixa de tamanhos: 3-½" a 9 ½" (89-241 mm); Velocidade de rotação (para tubo de perfuração de 5"): 120 RPM; Torque (para tubo de 5"): 1100 ftlbs (1490 Nm); Pressão do ar: 90-120 psi (6,2-8,6 Bar)
Precauções para usar alicates de travamento pneumáticos: 1) O cilindro, as válvulas e os circuitos de ar são seguros e confiáveis, com operação flexível e sem vazamentos.
2) Substitua as engrenagens de transmissão quando estiverem danificadas.
3) O diâmetro dos rolos de acionamento e de pressão não apresenta desgaste superior a 3,175 mm.
4) A haste de elevação é flexível e fácil de ajustar.
5) Adicione regularmente óleo às peças de lubrificação.
6) Mantenha uma certa quantidade de óleo de engrenagem na caixa de câmbio.
7) Se houver deslizamento, ruído, baixa pressão ou vazamento de ar, verifique ou repare a tempo.
2. Alicate Hidráulico O alicate hidráulico tipo Q10Y-M é composto principalmente de caixa de engrenagens de deslocamento, dispositivo de redução, cabeça do alicate, sistema de controle de ar e sistema hidráulico. Notas de uso
⑴ O tamanho da placa da mandíbula deve corresponder ao tamanho da junta do tubo de perfuração.
⑵ Ao mover a braçadeira grande para a cabeça do poço, é estritamente proibido fechar totalmente a válvula de ar de uma só vez para evitar que a braçadeira se mova rapidamente em direção à entrada e cause impacto.
⑶ Antes que o acoplamento macho saia completamente do acoplamento fêmea e a braçadeira grande não solte o tubo de perfuração, não é permitido levantar o tubo de perfuração.
⑷ Quando a pinça grande não estiver em uso, todas as válvulas de líquido e ar devem ser retornadas à posição zero, as válvulas unidirecionais devem ser fechadas, a bomba hidráulica deve ser parada e a válvula de vias aéreas da pinça grande deve ser fechada.
⑸ De acordo com a desmontagem e montagem do acoplamento, determine a posição da alavanca de posicionamento das pinças superior e inferior. Ao mudar de posição, todas as folgas na cabeça do grampo devem estar alinhadas antes da operação; caso contrário, o mecanismo irá funcionar mal.
