Visão geral do produto

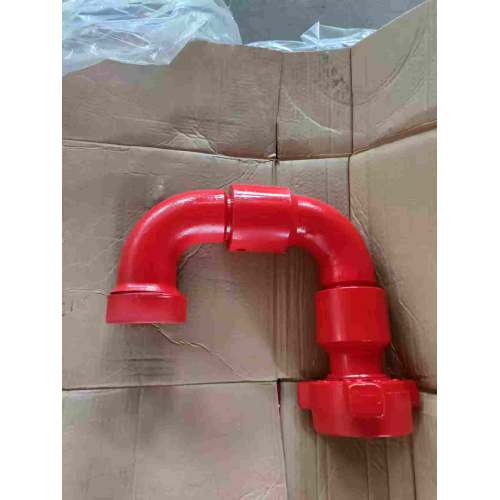

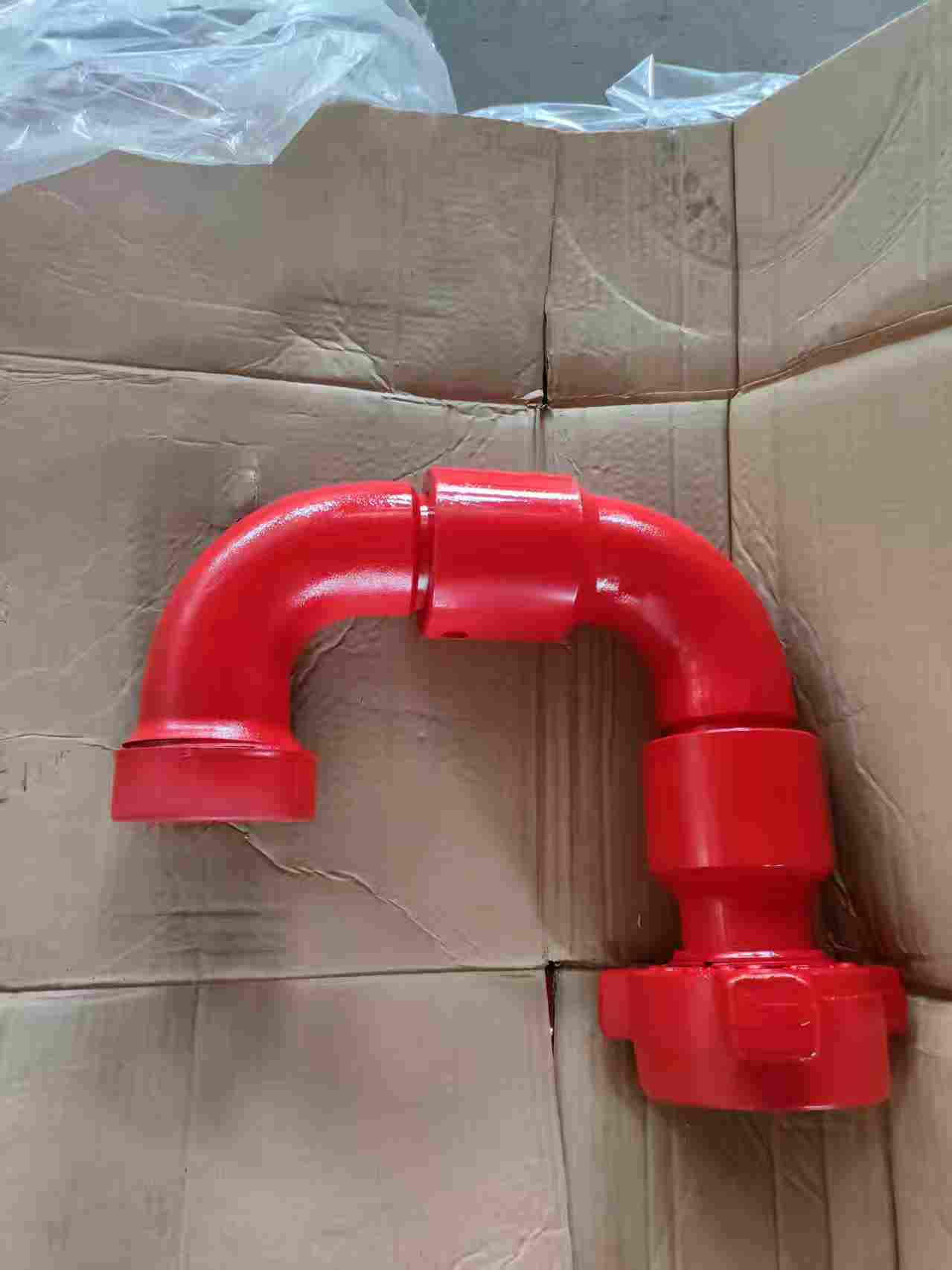

O cotovelo flexível tipo 1502-50 de 2 polegadas com classificação de pressão de 105 MPa (também conhecido como cotovelo/junta móvel de fraturamento) é um componente central de alta pressão do portfólio de produtos da Yancheng Kaifa Petroleum Machinery Co., Ltd., incorporando nossa filosofia de design de soluções flexíveis e produtos de conforto para operações extremas em campos petrolíferos. Como uma solução Active Bend premium, este cotovelo flexível foi projetado para sistemas de coletores de solo de fraturamento hidráulico – conectando veículos de fraturamento, coletores de alta pressão e equipamentos de cabeça de poço, ao mesmo tempo que permite flexibilidade rotacional de 360° dentro de uma faixa de ângulo segura. Projetado para suportar pressão ultra-alta de 105 MPa, grandes taxas de fluxo e erosão severa, ele absorve a vibração do sistema e a expansão/contração térmica, garantindo uma operação segura, eficiente e orientada por design ergonômico em ambientes de fraturamento severos e apoiando um estilo de vida ativo para equipes de manutenção no local com fácil instalação e operação.
Especificações Técnicas
- Modelo: cotovelo flexível tipo 1502-50 de 2 polegadas
- Diâmetro nominal: 2 polegadas (50,8 mm)
- Classificação de pressão: 105MPa (pressão ultra-alta para operações de fraturamento)
- Padrão de conexão: união de martelo 1502 (compatível com API 6A)
- Faixa de ângulo rotacional: 0° - 180° (ajuste direcional flexível)
- Material: Liga de aço forjado (4130/4140) com tratamento de endurecimento antierosivo
- Faixa de temperatura operacional: -40°C a 150°C (adaptabilidade a temperaturas extremas)
- Capacidade de vazão: Até 80 m³/h (manuseio de fluido de fraturamento de grande fluxo)
- Dureza antierosão: HRC 60+ (resiste ao desgaste do fluido de fraturamento carregado de areia)
- Peso Líquido: 28kg (otimizado para manuseio no local, alinhado ao Design Ergonômico)
- Vida útil: ≥8.000 ciclos de fraturamento (sob condições nominais)
Características e vantagens do produto
1. Soluções flexíveis líderes do setor para pressão extrema
Como principal produto Active Bend , este cotovelo flexível de 105 MPa oferece soluções flexíveis incomparáveis para operações de fraturamento – sua junta rotacional projetada com precisão permite o ajuste livre do ângulo (0°-180°) sem comprometer a integridade da pressão. Ao contrário dos cotovelos rígidos, ele se adapta ao movimento dinâmico da tubulação, reduzindo a tensão nas conexões do manifold e eliminando riscos de vazamento em condições de pressão ultra-alta.
2. Design de produtos de conforto para eficiência no local
Nossa filosofia de design de produtos Comfort se reflete no peso otimizado de 28 kg e nos pontos de elevação ergonômicos, reduzindo o esforço físico das equipes de manutenção e reduzindo o tempo de instalação em 30% em comparação com cotovelos padrão para serviços pesados. O punho antideslizante e a união 1502 de conexão rápida permitem a operação por uma só pessoa, alinhando-se com um estilo de vida ativo para os trabalhadores do campo petrolífero no local.
3. Design ergonômico e durabilidade extrema
O design ergonômico vai além do manuseio: o endurecimento interno antierosão (HRC 60+) resiste ao desgaste do fluido de fraturamento carregado de areia, enquanto o corpo de liga de aço forjado resiste a ciclos de pressão repetidos (≥8.000 ciclos) sem deformação. Ele absorve a vibração do sistema e a expansão térmica, protegendo os equipamentos posteriores e prolongando a vida útil geral do coletor em 40%.
4. Vedação com vazamento zero e conformidade de segurança
O anel de vedação de alta pressão integrado (material Viton) garante vazamento zero mesmo com pressão operacional de 105 MPa, enquanto o design da válvula de alívio de pressão evita danos por sobrepressão. Todos os componentes estruturais atendem aos padrões de segurança API 6A, eliminando incidentes de segurança em operações de fraturamento.
Diretrizes de instalação e uso
A instalação adequada maximiza o desempenho e a segurança deste cotovelo flexível de alta pressão. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo (1502-50) e a classificação de pressão (105MPa) atendem aos requisitos do sistema; inspecionar o corpo do cotovelo, as vedações e as conexões de união quanto a danos/corrosão; confirme se a junta rotacional se move livremente sem emperrar. - Preparação da conexão
Limpe as superfícies da união 1502 (remova detritos/ferrugem); aplique composto antigripante de alta pressão nas conexões roscadas; certifique-se de que o anel de vedação esteja devidamente assentado na ranhura da união. - Instalação Ergonômica
Utilize os pontos de elevação integrados (alinhados com Design Ergonômico ) para posicionar o cotovelo; conectar uma extremidade ao veículo/manifold de fraturamento e a outra ao equipamento de cabeça de poço; aperte as porcas de união com uma chave dinamométrica (torque: 850 N·m) para evitar aperto excessivo. - Ajuste e teste de ângulo
Ajuste o ângulo de rotação (0°-180°) para corresponder ao layout da tubulação (não exceda os limites de ângulo); realize um teste de pressão hidrostática a 126 MPa (1,2x a pressão nominal) por 30 minutos para verificar se há vazamento zero. - Monitoramento Operacional e Manutenção
Monitore o cotovelo quanto a vibrações/ruídos anormais durante o fraturamento; inspecionar as vedações a cada 500 horas de operação; lubrifique a junta rotacional com graxa de alta pressão para manter o desempenho das Soluções Flexíveis .
Cenários de aplicação
1. Operações de fraturamento hidráulico de ultra-alta pressão
Como componente principal do Active Bend , este cotovelo flexível de 105 MPa é ideal para projetos de fraturamento hidráulico onshore/offshore – conectando bombas de fraturamento de alta pressão a coletores de cabeça de poço, adaptando-se ao movimento dinâmico da tubulação e a condições de pressão extrema.
2. Sistemas coletores de poço de petróleo/gás
Nosso cotovelo projetado para produtos de conforto é amplamente utilizado em sistemas coletores de cabeça de poço, absorvendo a vibração do transporte de fluidos de alto fluxo e compensando a expansão/contração térmica, garantindo a operação estável do equipamento de cabeça de poço.
3. Conexões de unidades de fraturamento móvel
As soluções flexíveis e o design ergonômico o tornam perfeito para unidades de fraturamento móveis, permitindo a reconfiguração rápida de layouts de tubulações e fácil transporte/instalação entre diferentes locais de poços.
4. Sistemas de injeção química de alta pressão
Para injeção química de alta pressão em projetos de recuperação avançada de petróleo (EOR), o cotovelo resiste a meios químicos corrosivos e mantém uma conexão flexível, apoiando o fornecimento seguro e eficiente de produtos químicos aos reservatórios de fundo de poço.
Benefícios para clientes
- Aprimoramento de segurança : classificação de pressão de 105 MPa e vedação sem vazamento reduzem falhas de equipamentos/incidentes de segurança em 50%, em conformidade com os padrões de segurança de fraturamento API 6A e OSHA.
- Eficiência operacional : Design ergonômico e união de conexão rápida reduzem o tempo de instalação/troca em 30%; a flexibilidade rotacional reduz o estresse na tubulação e o tempo de inatividade para manutenção.
- Redução de custos : a vida útil do ciclo de fraturamento ≥8.000 reduz os custos de reposição em 40%; o endurecimento anti-erosão elimina o desgaste prematuro do fluido carregado de areia.
- Flexibilidade e Adaptabilidade : Soluções flexíveis permitem uma adaptação perfeita a diferentes layouts de poços, reduzindo a necessidade de tubulações rígidas personalizadas e custos de estoque.
Certificações e Conformidade
Nosso cotovelo flexível tipo 1502-50 de 2 polegadas (série
Comfort Products ) atende aos mais rígidos padrões globais de campos petrolíferos:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
- API 16C (Padrão para Equipamentos de Fraturamento e Embalagem de Cascalho)
Opções de personalização
Oferecemos
soluções flexíveis totalmente personalizadas para nossos produtos
Active Bend tipo 1502-50 para atender às suas necessidades específicas de fraturamento:
- Personalização de dimensão: opções de diâmetro nominal de 1,5 polegadas / 2 polegadas / 3 polegadas
- Personalização da classificação de pressão: 70MPa / 105MPa / 140MPa (opções de extrema alta pressão)
- Personalização do material: Liga de aço anticorrosão / aço inoxidável duplex (para campos de gás ácido)
- Personalização da conexão: União de martelo 1502/206 / Fig 1503 (de acordo com as especificações do coletor do cliente)
- Personalização do revestimento: Revestimento anti-erosão de carboneto de tungstênio / revestimento cerâmico anticorrosivo
- Personalização da faixa rotacional: 90° / 180° / 360° (requisitos de ângulo especializados)
Nossa equipe de engenharia entrega cotovelos flexíveis personalizados em até 18 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matéria-prima: certificação 100% de liga de aço + testes de propriedades mecânicas (resistência à tração, dureza, resistência ao impacto).
- Forjamento e usinagem de precisão: Forjamento de peça única do corpo do cotovelo + usinagem CNC de 5 eixos (tolerância de ± 0,02 mm) para juntas rotacionais e conexões de união.
- Tratamento Antierosivo: Endurecimento superficial interno (HRC 60+) + revestimento anticorrosivo externo (espessura ≥200μm).
- Montagem e calibração: Montagem precisa de juntas rotacionais e vedações de alta pressão + calibração de flexibilidade rotacional e integridade de pressão.
- Teste de vários estágios: teste de pressão hidrostática (126MPa) + teste de fadiga rotacional + teste antierosão + auditoria de certificação API 6A de terceiros.
- Rastreabilidade e embalagem: Número de lote gravado a laser (rastreabilidade de ciclo de vida completo) + embalagem anticorrosiva resistente para remessa global.
Depoimentos e avaliações de clientes
- Provedor de serviços de fraturamento norte-americano : " O Active Bend de 105 MPa e 2 polegadas da Kaifa superou nossas expectativas - seu design de soluções flexíveis reduziu o tempo de configuração do local do poço em 35%, e o design ergonômico tornou o manuseio no local muito mais fácil para nossa equipe."
- Operador de campo petrolífero no Oriente Médio : "A versão personalizada de 140 MPa desses produtos Comfort operou perfeitamente em nossos poços de fraturamento de gás ácido - zero vazamentos ou desgaste após 12 meses de uso contínuo."
- Asian Offshore Fracturing Company : "O endurecimento antierosão no cotovelo flexível de Kaifa eliminou a falha prematura do fluido carregado de areia, reduzindo nossos custos de reposição em 40% e melhorando a eficiência geral de fraturamento em 25%."
Perguntas frequentes (FAQ)
Q1: O cotovelo 1502-50 pode ser personalizado para aplicações de ultra-alta pressão de 140MPa?
R: Sim - oferecemos personalização de classificação de pressão de até 140 MPa para nosso Active Bend tipo 1502-50, com material de liga de aço atualizado e vedações reforçadas para manter o desempenho das soluções flexíveis em operações de fraturamento de pressão extrema.
Q2: Qual é o prazo de entrega para cotovelos flexíveis padrão e personalizados?
R: Os cotovelos padrão de 105MPa de 2 polegadas têm um prazo de entrega de 12 dias; versões personalizadas (classificação de dimensão/pressão) levam de 18 a 20 dias úteis, com pedidos em grandes quantidades (≥50 unidades) elegíveis para uma redução de prazo de entrega de 4 dias.
Q3: Como manter a junta rotacional para garantir flexibilidade a longo prazo?
R: Fornecemos graxa especializada de alta pressão para a junta rotacional; recomendamos lubrificar a cada 500 horas de operação e inspecionar o anel de vedação quanto a desgaste – nosso design de produtos Comfort garante que a manutenção possa ser concluída no local sem remover todo o cotovelo.
Q4: O cotovelo está em conformidade com NACE MR0175 para aplicações de fraturamento de gás ácido?
R: Sim – nossos produtos Active Bend podem ser fabricados para atender aos padrões NACE MR0175 (tratamento de material anti-enxofre) e vêm com documentação de conformidade completa para operações em campo de gás ácido.
