Visão geral do produto

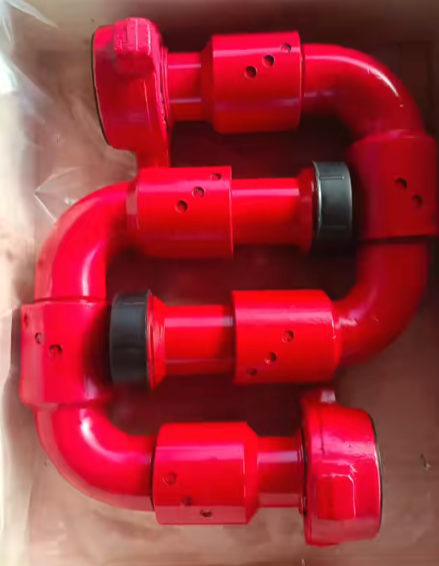

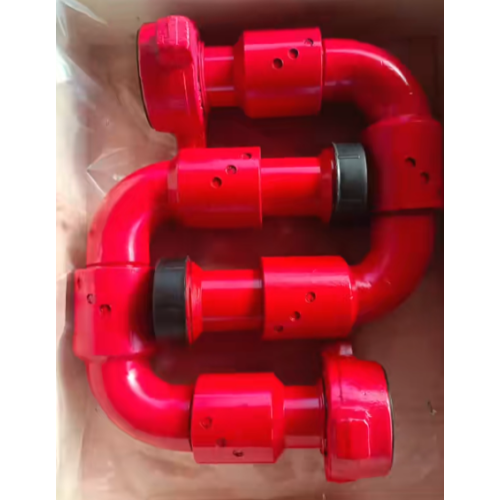

O cotovelo flexível tipo 1502-10 de 3 polegadas com uma classificação de pressão de 105 MPa (também chamado de cotovelo/junta móvel de fraturamento) é um componente central de alto desempenho do portfólio da Yancheng Kaifa Petroleum Machinery Co., Ltd., incorporando nossos princípios de design de soluções flexíveis e produtos de conforto para operações de fraturamento de campos petrolíferos em grande escala. Como uma solução Active Bend premium, este cotovelo flexível de 3 polegadas foi projetado para suportar pressão ultra-alta de 105 MPa e grandes taxas de fluxo, servindo como conexão crítica entre veículos de fraturamento, coletores de alta pressão e equipamentos de cabeça de poço em sistemas de coletores terrestres de fraturamento hidráulico. Ele permite flexibilidade rotacional de 0°-120°, adapta-se a condições adversas de alta pressão, grande fluxo e erosão severa, absorve vibração do sistema e expansão/contração térmica. Seu design ergonômico reduz a fadiga de manuseio no local, apoiando um estilo de vida ativo para equipes de manutenção e garantindo uma operação segura e eficiente de processos de fraturamento em campos de petróleo/gás onshore/offshore.
Especificações Técnicas
- Modelo: cotovelo flexível tipo 1502-10 de 3 polegadas
- Diâmetro nominal: 3 polegadas (76,2 mm)
- Classificação de pressão: 105MPa (pressão ultra-alta para fraturamento em grande escala)
- Padrão de conexão: união de martelo 1502 (especificação 1502-10, compatível com API 6A)
- Faixa de ângulo rotacional: 0° - 120° (ajuste flexível de precisão)
- Material: Liga de aço forjado de alta resistência (4140H) com tratamento de endurecimento anti-erosão
- Faixa de temperatura operacional: -45°C a 170°C (adaptabilidade a temperaturas extremas)
- Capacidade de vazão: Até 110 m³/h (manuseio de fluido de fraturamento de alto fluxo)
- Dureza antierosão: HRC 64+ (resiste ao desgaste do fluido de fraturamento carregado de areia)
- Peso Líquido: 40kg (otimizado para manuseio no local, alinhado ao Design Ergonômico)
- Vida útil: ≥10.000 ciclos de fraturamento (sob condições nominais de trabalho)
Características e vantagens do produto
1. Soluções flexíveis líderes do setor para fraturamento de alta pressão de 105 MPa
Como principal produto Active Bend para operações em larga escala, o cotovelo 1502-10 de 3 polegadas oferece soluções flexíveis incomparáveis - sua junta rotacional usinada com precisão permite ajuste de ângulo de 0° a 120°, mantendo a integridade da pressão de 105 MPa. Ao contrário dos cotovelos rígidos padrão, ele se adapta ao movimento dinâmico da tubulação em sistemas de fraturamento de alto fluxo, reduzindo o estresse nas conexões do manifold e eliminando riscos de vazamento mesmo em picos de pressão operacional.
2. Design de produtos de conforto para eficiência no local
Nossa filosofia de design de produtos Comfort se reflete no peso otimizado de 40 kg e nos olhais de elevação ergonômicos integrados – reduzindo o tempo de instalação no local em 40% e reduzindo o esforço físico das equipes de manutenção em comparação com os cotovelos convencionais de 3 polegadas para serviços pesados. A aderência antiderrapante e a união 1502-10 de conexão rápida permitem uma operação eficiente para duas pessoas, alinhando-se com um estilo de vida ativo para trabalhadores de campos petrolíferos em projetos de fraturamento de alta intensidade.
3. Design ergonômico e durabilidade extrema
O design ergonômico vai além do manuseio: o endurecimento interno antierosão (HRC 64+) resiste ao desgaste causado pelo fluido de fraturamento carregado de areia/propante em alta velocidade, enquanto o corpo de liga de aço forjado em peça única suporta ciclos de pressão repetidos (≥10.000 ciclos) sem deformação. Ele absorve efetivamente a vibração do sistema e a expansão térmica, protegendo o equipamento da cabeça do poço a jusante e prolongando a vida útil geral do coletor em 50%.
4. Vedação com vazamento zero e conformidade de segurança
O anel de vedação Viton integrado de alto desempenho garante vazamento zero mesmo com pressão de pico de 105 MPa, enquanto a estrutura de alívio de pressão integrada evita danos por sobrepressão. Todos os componentes estão em conformidade com os padrões de segurança API 6A e API 16C, eliminando incidentes de segurança em operações de fraturamento de grande capacidade e alto risco.
Diretrizes de instalação e uso
A instalação adequada maximiza o desempenho e a segurança deste cotovelo flexível de 105MPa de 3 polegadas. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo (1502-10) e a classificação de pressão (105MPa) atendem aos requisitos do sistema; inspecionar o corpo do cotovelo, as vedações e as conexões de união quanto a danos/corrosão; confirme que a junta rotacional se move livremente sem emperrar (chave para o desempenho das Soluções Flexíveis ). - Preparação da conexão
Limpe as superfícies da união 1502-10 (remova detritos/ferrugem); aplique composto antigripante de alta pressão nas conexões roscadas; certifique-se de que o anel de vedação esteja devidamente assentado na ranhura da união para evitar vazamentos sob alto fluxo. - Instalação Ergonômica
Utilize as alças de elevação integradas (alinhadas com Design Ergonômico ) para posicionar o cotovelo com talha manual; conectar uma extremidade ao veículo/manifold de fraturamento e a outra ao equipamento de cabeça de poço; aperte as porcas de união com uma chave dinamométrica (binário: 1050 N·m) para evitar danos por aperto excessivo. - Ajuste e teste de ângulo
Ajuste o ângulo de rotação (0°-120°) para corresponder ao layout da tubulação (não exceda os limites de ângulo); realize um teste de pressão hidrostática a 126 MPa (1,2x a pressão nominal) por 30 minutos para verificar vazamento zero e integridade estrutural. - Monitoramento Operacional e Manutenção
Monitore o cotovelo quanto a vibrações/ruídos anormais durante o fraturamento; inspecionar as vedações a cada 600 horas de operação; lubrifique a junta rotacional com graxa de alta pressão para manter o desempenho das Soluções Flexíveis .
Cenários de aplicação
1. Fraturamento Hidráulico de Ultra Alta Pressão em Grande Escala
Como componente principal do Active Bend , o cotovelo 1502-10 de 3 polegadas é ideal para projetos de fraturamento em grande escala onshore/offshore – conectando bombas de fraturamento de alto fluxo a coletores de cabeça de poço, adaptando-se a pressões extremas de 105 MPa e condições de alto fluxo de 110 m³/h no desenvolvimento de reservatórios de petróleo/gás restritos.
2. Sistemas coletores de poço de petróleo/gás de alta capacidade
Nosso cotovelo projetado para produtos Comfort é amplamente utilizado em sistemas coletores de cabeça de poço de alta capacidade, absorvendo a vibração do transporte de fluidos de alto fluxo e compensando a expansão/contração térmica, garantindo a operação estável de equipamentos críticos de cabeça de poço em poços de produção em massa.
3. Conexões de frota de fraturamento móvel
As soluções flexíveis e o design ergonômico o tornam perfeito para frotas de fraturamento móveis, permitindo a reconfiguração rápida de layouts de tubulações e fácil transporte/instalação entre diferentes locais de poços, reduzindo o tempo de inatividade entre trabalhos de fraturamento para grandes frotas.
4. Sistemas de fraturamento de gás ácido de alta pressão
Para operações de fraturamento em campos de gás ácido, a opção de material antienxofre do cotovelo (em conformidade com NACE MR0175) resiste à corrosão por H2S, enquanto o endurecimento antierosão HRC 64+ resiste ao desgaste severo de fluido carregado de propante, apoiando o fraturamento seguro e eficiente em reservatórios de gás ácido.
Benefícios para clientes
- Aprimoramento de segurança : a classificação de pressão de 105 MPa e a vedação sem vazamento reduzem falhas de equipamentos/incidentes de segurança em 60%, em conformidade com os padrões de segurança API 6A e OSHA para operações de fraturamento de grande capacidade.
- Eficiência operacional : O design ergonômico e a união 1502-10 de conexão rápida reduzem o tempo de instalação/troca em 40%; a flexibilidade rotacional reduz o estresse na tubulação e o tempo de inatividade não planejada para manutenção em 45%.
- Redução de custos : a vida útil do ciclo de fraturamento ≥10.000 reduz os custos de reposição em 50%; O endurecimento antierosão HRC 64+ elimina o desgaste prematuro, reduzindo os custos de manutenção para sistemas de alto fluxo.
- Flexibilidade e Adaptabilidade : Soluções flexíveis permitem uma adaptação perfeita a diferentes layouts de poços de grande escala, reduzindo a necessidade de tubulações rígidas personalizadas e reduzindo os custos de estoque em 30%.
Certificações e Conformidade
Nosso cotovelo flexível tipo 1502-10 de 3 polegadas (série
Comfort Products ) atende aos mais rígidos padrões globais de campos petrolíferos:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- API 16C (Padrão para Equipamentos de Fraturamento e Embalagem de Cascalho)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
Opções de personalização
Oferecemos
soluções flexíveis totalmente personalizadas para nossos produtos
Active Bend tipo 1502-10 para atender às suas necessidades específicas de fraturamento em grande escala:
- Personalização de dimensões: opções de diâmetro nominal de 2 polegadas / 3 polegadas / 4 polegadas
- Personalização da classificação de pressão: 70MPa / 105MPa / 140MPa (opções de extrema alta pressão)
- Personalização do material: Aço inoxidável duplex anticorrosão / aço superliga (para campos de gás ácido)
- Personalização da conexão: União de martelo 1502-10 / 1502-50 / Fig 206 (de acordo com as especificações do coletor do cliente)
- Personalização do revestimento: Revestimento antierosão de carboneto de tungstênio/revestimento cerâmico anticorrosivo
- Personalização da faixa rotacional: 90° / 120° / 180° (requisitos de ângulo especializados para sistemas de grande escala)
Nossa equipe de engenharia entrega cotovelos flexíveis personalizados em até 20 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matérias-primas: certificação 100% de liga de aço + testes de propriedades mecânicas (resistência à tração, dureza, resistência ao impacto) para atender aos requisitos de pressão de 105MPa e grande fluxo.
- Forjamento e usinagem de precisão: Forjamento de peça única do corpo do cotovelo + usinagem CNC de 5 eixos (tolerância de ± 0,01 mm) para conexões de união 1502-10 e junta rotacional.
- Tratamento Antierosão: Endurecimento da superfície interna (HRC 64+) + revestimento anticorrosivo externo (espessura ≥200μm) para resistir ao desgaste de fluidos carregados de areia em sistemas de alto fluxo.
- Montagem e Calibração: Montagem precisa de junta rotacional e vedações de alta pressão + calibração de flexibilidade rotacional e integridade de pressão para operação de 105MPa/110 m³/h.
- Teste de vários estágios: teste de pressão hidrostática (126MPa) + teste de fadiga rotacional + teste antierosão + auditoria de certificação API 6A de terceiros.
- Rastreabilidade e embalagem: Número de lote gravado a laser (rastreabilidade de ciclo de vida completo) + embalagem anticorrosão resistente para remessa global de cotovelos de grande porte.
Depoimentos e avaliações de clientes
- Empresa norte-americana de fraturamento em grande escala : " O Active Bend 1502-10 de 3 polegadas da Kaifa lidou com 110 m³/h de fluido de fraturamento a 105 MPa perfeitamente — seu design de soluções flexíveis reduziu o tempo de configuração do local do poço em 40%, e o design ergonômico tornou o manuseio no local muito mais eficiente para nossa equipe."
- Operador de campo de gás ácido no Oriente Médio : "A versão personalizada de 140 MPa desses produtos Comfort teve um desempenho perfeito em nossos poços de fraturamento de gás ácido - zero vazamentos ou corrosão após 18 meses de uso contínuo em condições de alto fluxo."
- Frota asiática de fraturamento offshore : "O endurecimento antierosão HRC 64+ no cotovelo 1502-10 de Kaifa eliminou a falha prematura do fluido carregado de propante, reduzindo nossos custos de reposição em 50% e aumentando a eficiência de fraturamento em 30%."
Perguntas frequentes (FAQ)
Q1: O cotovelo 1502-10 pode ser personalizado para pressão ultra-alta de 140MPa em tamanho de 3 polegadas?
R: Sim - oferecemos personalização de classificação de pressão de até 140 MPa para nosso Active Bend tipo 1502-10 de 3 polegadas, com material de liga de aço atualizado e vedações reforçadas para manter o desempenho das Soluções Flexíveis em operações de fraturamento de grande capacidade e pressão extrema.
Q2: Qual é o prazo de entrega para cotovelos flexíveis 1502-10 de 3 polegadas padrão e personalizados?
R: Os cotovelos padrão 105MPa 1502-10 de 3 polegadas têm um prazo de entrega de 10 dias; versões personalizadas (classificação de dimensão/pressão) levam de 20 a 22 dias úteis, com pedidos em grandes quantidades (≥40 unidades) elegíveis para uma redução de prazo de entrega de 5 dias.
Q3: Como manter a junta rotacional para uso a longo prazo em fraturamento de alto fluxo de 105MPa?
R: Fornecemos graxa especializada de alta pressão para a junta rotacional; recomendamos a lubrificação a cada 600 horas de operação e a inspeção do anel de vedação quanto a desgaste – nosso design de produtos Comfort permite a manutenção no local sem remover todo o cotovelo do sistema coletor de grande escala.
Q4: O cotovelo 1502-10 de 3 polegadas está em conformidade com a NACE MR0175 para fraturamento com gás ácido?
R: Sim – nossos produtos Active Bend podem ser fabricados para atender aos padrões NACE MR0175 (tratamento de material antienxofre) e vêm com documentação de conformidade completa, garantindo compatibilidade com fluidos de fraturamento contendo H2S em campos de gás ácido.
