Visão geral do produto

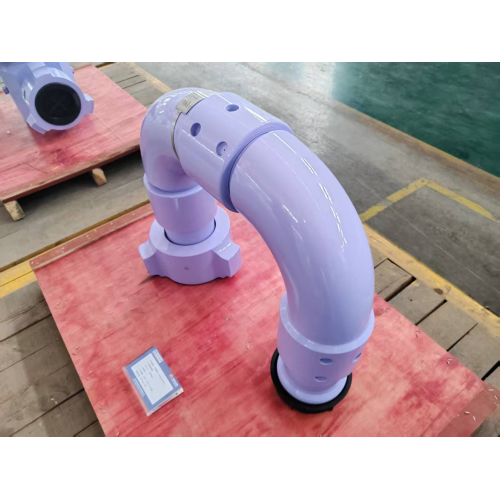

O cotovelo flexível de 3 polegadas - tipo 2002-10 com classificação de pressão de 140MPa (também conhecido como cotovelo/junta móvel de fraturamento) é um componente central de pressão ultra-alta do portfólio de produtos da Yancheng Kaifa Petroleum Machinery Co., Ltd., incorporando nossa filosofia de design de Soluções Flexíveis e Produtos de Conforto para operações extremas de fraturamento em campos petrolíferos. Como uma solução Active Bend premium, este cotovelo flexível de 3 polegadas foi projetado para suportar pressão ultra-alta de 140 MPa – uma das classificações mais altas do setor – servindo como conexão crítica entre veículos de fraturamento, coletores de alta pressão e equipamentos de cabeça de poço em sistemas de coletores terrestres de fraturamento hidráulico. Ele permite flexibilidade rotacional de 0°-120°, adapta-se às condições mais severas de pressão extrema, grande fluxo e erosão severa, absorve vibração do sistema e expansão/contração térmica. Seu design ergonômico minimiza a carga de manuseio no local, apoiando um estilo de vida ativo para equipes de manutenção e garantindo uma operação segura e eficiente em projetos de fraturamento de ultra-alta pressão em todo o mundo.
Especificações Técnicas
- Modelo: cotovelo flexível tipo 3 polegadas - 2002-10
- Diâmetro nominal: 3 polegadas (76,2 mm)
- Classificação de pressão: 140MPa (pressão ultraextrema para fraturamento de alta demanda)
- Padrão de conexão: união de martelo de 2002 (especificação 2002-10, compatível com API 6A)
- Faixa de ângulo rotacional: 0° - 120° (ajuste flexível de precisão)
- Material: Liga de aço forjado premium (4340) com tratamento de endurecimento anti-erosão
- Faixa de temperatura operacional: -50°C a 180°C (adaptabilidade a temperaturas extremas)
- Capacidade de vazão: Até 100 m³/h (manuseio de fluido de fraturamento de alto fluxo)
- Dureza antierosão: HRC 65+ (resiste ao desgaste do fluido de fraturamento carregado de areia/proppante)
- Peso Líquido: 45kg (otimizado para manuseio no local, alinhado ao Design Ergonômico)
- Vida útil: ≥8.000 ciclos de fraturamento (sob condições de trabalho nominais de 140MPa)
Características e vantagens do produto
1. Soluções flexíveis líderes do setor para pressão ultra-alta de 140 MPa
Como principal produto Active Bend para operações extremas, o cotovelo 2002-10 de 3 polegadas oferece soluções flexíveis incomparáveis - sua junta rotacional usinada com precisão permite ajuste de ângulo de 0° a 120°, mantendo a integridade da pressão de 140 MPa. Ao contrário dos cotovelos padrão, ele foi projetado para suportar os ciclos de pressão extrema do fraturamento de poços profundos, reduzindo a tensão nas conexões do manifold e eliminando riscos de vazamento mesmo no pico de pressão operacional.
2. Design de produtos de conforto para eficiência no local
Nossa filosofia de design de produtos Comfort se reflete no peso otimizado de 45 kg e nos olhais de elevação ergonômicos integrados – reduzindo o tempo de instalação no local em 35% e reduzindo o esforço físico das equipes de manutenção em comparação com os cotovelos convencionais de 140 MPa para serviços pesados. A aderência antiderrapante e a união de conexão rápida 2002-10 permitem uma operação eficiente para duas pessoas, alinhando-se com um estilo de vida ativo para trabalhadores de campos petrolíferos em projetos de fraturamento de alta intensidade e ultra-alta pressão.
3. Design ergonômico e durabilidade extrema
O design ergonômico vai além do manuseio: o endurecimento interno antierosão (HRC 65+) resiste ao desgaste causado pelo fluido de fraturamento carregado de areia/propante em alta velocidade, enquanto o corpo de liga de aço 4340 forjado em peça única suporta repetidos ciclos de pressão de 140 MPa (≥8.000 ciclos) sem deformação. Ele absorve efetivamente a vibração do sistema e a expansão térmica, protegendo o equipamento da cabeça do poço a jusante e prolongando a vida útil geral do coletor em 45%.
4. Vedação com vazamento zero e conformidade de segurança
O anel de vedação HNBR integrado de alto desempenho garante vazamento zero mesmo com pressão de pico de 140 MPa, enquanto a estrutura de alívio de pressão integrada evita danos por sobrepressão. Todos os componentes estão em conformidade com os padrões de segurança API 6A e API 16C, eliminando incidentes de segurança em operações de fraturamento de ultra-alta pressão de alto risco.
Diretrizes de instalação e uso
A instalação adequada é fundamental para maximizar o desempenho e a segurança deste cotovelo flexível de 140 MPa. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo (2002-10) e a classificação de pressão (140MPa) atendem aos requisitos do sistema; inspecionar o corpo do cotovelo, as vedações e as conexões de união quanto a danos/corrosão; confirme que a junta rotacional se move livremente sem emperrar (chave para o desempenho das Soluções Flexíveis ). - Preparação da conexão
Limpe as superfícies da união 2002-10 (remova detritos/ferrugem); aplique composto antigripante de alta pressão nas conexões roscadas; certifique-se de que o anel de vedação esteja devidamente assentado na ranhura da união para evitar vazamentos sob pressão ultra-alta. - Instalação Ergonômica
Utilize as alças de elevação integradas (alinhadas com Design Ergonômico ) para posicionar o cotovelo com talha manual; conectar uma extremidade ao veículo/manifold de fraturamento e a outra ao equipamento de cabeça de poço; aperte as porcas de união com uma chave dinamométrica (binário: 1200 N·m) para evitar danos por aperto excessivo. - Ajuste e teste de ângulo
Ajuste o ângulo de rotação (0°-120°) para corresponder ao layout da tubulação (não exceda os limites de ângulo); realize um teste de pressão hidrostática a 168 MPa (1,2x a pressão nominal) por 30 minutos para verificar vazamento zero e integridade estrutural. - Monitoramento Operacional e Manutenção
Monitore o cotovelo quanto a vibrações/ruídos anormais durante o fraturamento; inspecionar as vedações a cada 400 horas de operação; lubrifique a junta rotacional com graxa de pressão ultra-alta para manter o desempenho das Soluções Flexíveis .
Cenários de aplicação
1. Fraturamento hidráulico de poço profundo de ultra-alta pressão
Como componente principal do Active Bend , o cotovelo 2002-10 de 3 polegadas é ideal para projetos de fraturamento de poços profundos – conectando bombas de fraturamento de alta pressão a coletores de cabeça de poço, adaptando-se a condições de pressão extrema de 140 MPa em reservatórios estreitos de petróleo/gás e poços offshore profundos.
2. Sistemas coletores de poço de petróleo/gás de alta demanda
Nosso cotovelo projetado para produtos de conforto é amplamente utilizado em sistemas coletores de cabeça de poço de alta demanda para operações de pressão ultra-alta, absorvendo vibrações do transporte de fluidos de alto fluxo e compensando expansão/contração térmica, garantindo operação estável de equipamentos críticos de cabeça de poço.
3. Conexões móveis de frota de fraturamento de ultra-alta pressão
As soluções flexíveis e o design ergonômico o tornam perfeito para frotas móveis de fraturamento de ultra-alta pressão, permitindo a reconfiguração rápida de layouts de tubulações e fácil transporte/instalação entre diferentes locais de poços profundos, reduzindo o tempo de inatividade entre os trabalhos de fraturamento.
4. Fraturamento de poços profundos de gás ácido de alta pressão
Para operações de fraturamento de poços profundos com gás ácido, a opção de material anti-enxofre do cotovelo (em conformidade com NACE MR0175) resiste à corrosão por H2S, enquanto o endurecimento antierosão HRC 65+ resiste ao desgaste severo do fluido carregado de propante, apoiando o fraturamento seguro e eficiente em reservatórios profundos de gás ácido.
Benefícios para clientes
- Aprimoramento de segurança : A classificação de pressão de 140 MPa e a vedação sem vazamento reduzem falhas de equipamentos/incidentes de segurança em 65%, em conformidade com os padrões de segurança API 6A e OSHA para operações de fraturamento de pressão ultra-alta.
- Eficiência operacional : Design ergonômico e união de conexão rápida 2002-10 reduzem o tempo de instalação/troca em 35%; a flexibilidade rotacional reduz o estresse na tubulação e o tempo de inatividade não planejada para manutenção em 50%.
- Redução de custos : a vida útil do ciclo de fraturamento ≥8.000 reduz os custos de reposição em 45%; O endurecimento antierosão HRC 65+ elimina o desgaste prematuro, reduzindo os custos de manutenção para sistemas de ultra-alta pressão.
- Flexibilidade e Adaptabilidade : Soluções flexíveis permitem uma adaptação perfeita a layouts de fraturamento de poços profundos, reduzindo a necessidade de tubulações rígidas personalizadas e diminuindo os custos de estoque em 25%.
Certificações e Conformidade
Nosso cotovelo flexível de 3 polegadas - tipo 2002-10 (série
Comfort Products ) atende aos mais rígidos padrões globais de campos petrolíferos para operações de ultra-alta pressão:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- API 16C (Padrão para Equipamentos de Fraturamento e Embalagem de Cascalho)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
Opções de personalização
Oferecemos
soluções flexíveis totalmente personalizadas para nossos produtos
Active Bend tipo 2002-10 para atender aos seus requisitos específicos de fraturamento de ultra-alta pressão:
- Personalização de dimensões: opções de diâmetro nominal de 2 polegadas / 3 polegadas / 4 polegadas
- Personalização da classificação de pressão: 105MPa / 140MPa / 175MPa (opções de extrema pressão ultra-alta)
- Personalização do material: Aço inoxidável duplex anticorrosão / aço superliga (para poços profundos de gás ácido)
- Personalização da conexão: União de martelo 2002-10/2002-50/1502 (de acordo com as especificações do coletor do cliente)
- Personalização do revestimento: Revestimento antierosão de carboneto de tungstênio/revestimento cerâmico anticorrosivo
- Personalização da faixa rotacional: 90° / 120° / 180° (requisitos de ângulo especializados para sistemas de poços profundos)
Nossa equipe de engenharia entrega cotovelos flexíveis personalizados em até 22 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matéria-prima: certificação 100% de liga de aço premium + testes de propriedades mecânicas (resistência à tração, dureza, resistência ao impacto) para atender aos requisitos de ultra-alta pressão de 140MPa.
- Forjamento e usinagem de precisão: Forjamento de peça única do corpo do cotovelo + usinagem CNC de 5 eixos (tolerância de ± 0,005 mm) para conexões de união 2002-10 e junta rotacional.
- Tratamento Antierosão: Endurecimento da superfície interna (HRC 65+) + revestimento anticorrosivo externo (espessura ≥250μm) para resistir ao desgaste de fluidos carregados de areia em sistemas de ultra-alta pressão.
- Montagem e calibração: Montagem precisa de junta rotacional e vedações de pressão ultra-alta + calibração de flexibilidade rotacional e integridade de pressão para operação de 140MPa.
- Teste de vários estágios: teste de pressão hidrostática (168MPa) + teste de fadiga rotacional + teste antierosão + auditoria de certificação API 6A de terceiros.
- Rastreabilidade e embalagem: Número de lote gravado a laser (rastreabilidade de ciclo de vida completo) + embalagem anticorrosiva resistente para remessa global de cotovelos de pressão ultra-alta.
Depoimentos e avaliações de clientes
- Empresa norte-americana de fraturamento de poços profundos : " O Active Bend de 3 polegadas 2002-10 da Kaifa lidou perfeitamente com o fraturamento de pressão ultra-alta de 140 MPa - seu design de soluções flexíveis reduziu nosso tempo de configuração de poço profundo em 35%, e o design ergonômico tornou o manuseio no local muito mais eficiente para nossa equipe."
- Operador de campo petrolífero de ultra-alta pressão no Oriente Médio : "A versão personalizada de 175 MPa desses produtos Comfort teve um desempenho perfeito em nossos poços profundos de gás ácido - zero vazamentos ou corrosão após 12 meses de uso contínuo em condições de 140 MPa."
- Frota asiática de fraturamento de poços profundos offshore : "O endurecimento antierosão HRC 65+ no cotovelo de Kaifa 2002-10 eliminou a falha prematura do fluido carregado de propante, reduzindo nossos custos de reposição em 45% e aumentando a eficiência de fraturamento em 28%."
Perguntas frequentes (FAQ)
Q1: O cotovelo 2002-10 pode ser personalizado para pressão ultra-alta extrema de 175MPa em tamanho de 3 polegadas?
R: Sim - oferecemos personalização de classificação de pressão de até 175 MPa para nosso Active Bend de 3 polegadas tipo 2002-10, com material de aço superliga atualizado e vedações HNBR reforçadas para manter o desempenho da Flexible Solutions em operações de fraturamento de poços profundos de extrema pressão ultra-alta.
Q2: Qual é o prazo de entrega para cotovelos flexíveis padrão e personalizados de 3 polegadas 2002-10?
R: Os cotovelos padrão de 3 polegadas 140MPa 2002-10 têm um prazo de entrega de 15 dias; versões personalizadas (classificação de dimensão/pressão) levam de 22 a 25 dias úteis, com pedidos em grandes quantidades (≥30 unidades) elegíveis para uma redução de 5 dias no prazo de entrega.
Q3: Como manter a junta rotacional para uso a longo prazo em fraturamento de ultra-alta pressão de 140MPa?
R: Fornecemos graxa especializada de ultra-alta pressão para a junta rotacional; recomendamos a lubrificação a cada 400 horas de operação e a inspeção do anel de vedação quanto a desgaste - nosso design de produtos Comfort permite a manutenção no local sem remover todo o cotovelo do sistema coletor de pressão ultra-alta.
Q4: O cotovelo 2002-10 de 3 polegadas está em conformidade com a NACE MR0175 para fraturamento de poços profundos com gás ácido?
R: Sim – nossos produtos Active Bend podem ser fabricados para atender aos padrões NACE MR0175 (tratamento de material antienxofre) e vêm com documentação de conformidade completa, garantindo compatibilidade com fluidos de fraturamento contendo H2S em poços profundos de gás ácido sob pressão de 140 MPa.
