Visão geral do produto

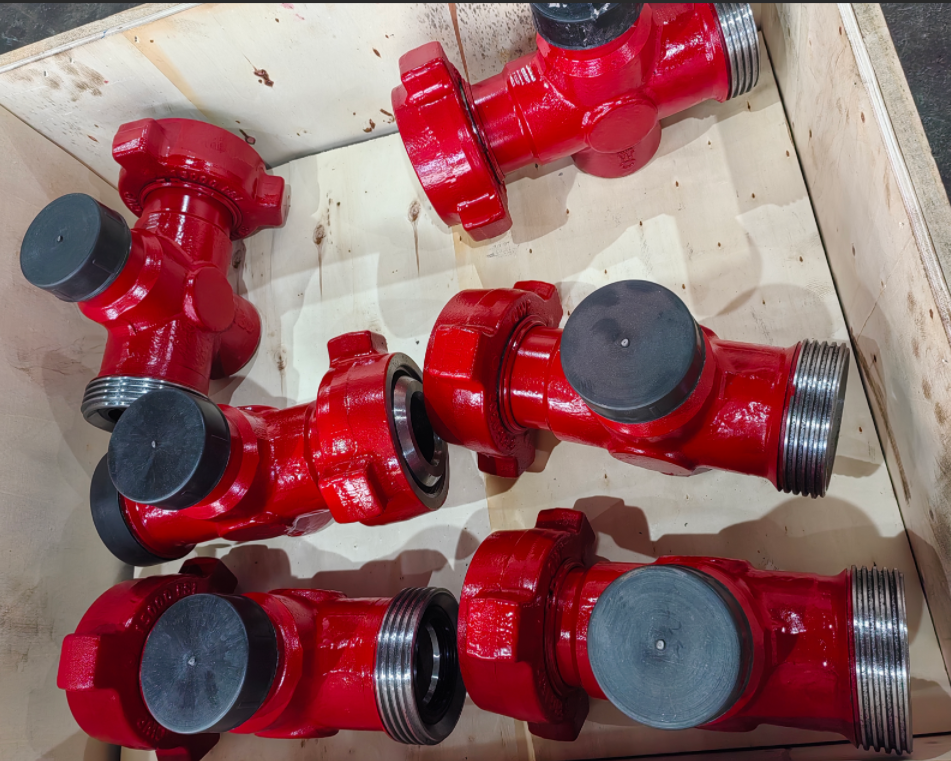

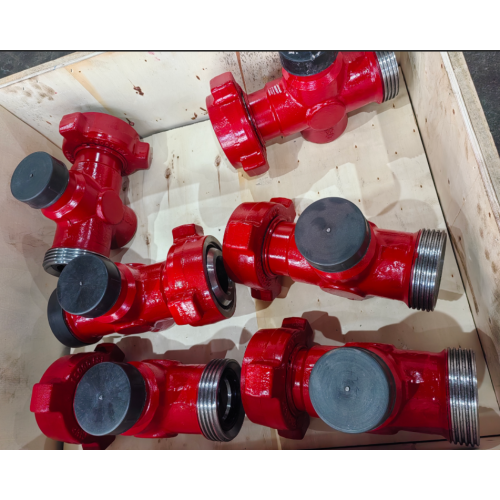

O M*F*F de três vias de alta pressão de 3 polegadas - 1502 é um componente central de conexão multidirecional de alta capacidade do portfólio da Yancheng Kaifa Petroleum Machinery Co., Ltd., incorporando nossa filosofia de design de soluções flexíveis e produtos de conforto para operações de fraturamento hidráulico em grande escala. Este encaixe de três vias 1502 de 3 polegadas (configuração Macho*Fêmea*Fêmea) serve como uma parte crítica dos sistemas de coletores de solo de fraturamento, permitindo distribuição de fluido multiramal de alto fluxo enquanto conecta veículos de fraturamento, coletores de alta pressão e equipamentos de cabeça de poço. Projetado para suportar pressões extremamente altas, grandes vazões e erosão severa, ele se adapta a condições severas de fraturamento, absorve vibrações do sistema e expansão/contração térmica. Seu design ergonômico simplifica a instalação e o manuseio de acessórios de grande porte no local, apoiando um estilo de vida ativo para equipes de manutenção e garantindo o transporte multidirecional de fluidos seguro e eficiente em processos de fraturamento em grande escala.
Especificações Técnicas
- Modelo: M*F*F de três vias de alta pressão de 3 polegadas - 1502
- Diâmetro nominal: 3 polegadas (76,2 mm)
- Classificação de pressão: 105MPa (padrão) / até 140MPa (personalizado)
- Configuração de conexão: M*F*F (macho * fêmea * fêmea) união de martelo 1502
- Padrão de conexão: união de martelo 1502 (compatível com API 6A)
- Material: Liga de aço forjado de alta resistência (4140H) com tratamento de endurecimento anti-erosão
- Faixa de temperatura operacional: -45°C a 170°C (adaptabilidade a temperaturas extremas)
- Capacidade de Vazão: Até 120 m³/h (total) / 40 m³/h por ramal (manejo de grande vazão)
- Dureza antierosão: HRC 62+ (resiste ao desgaste do fluido de fraturamento carregado de areia)
- Peso Líquido: 38kg (otimizado para manuseio no local, alinhado ao Design Ergonômico)
- Vida útil: ≥8.000 ciclos de fraturamento (sob condições nominais de trabalho)
Características e vantagens do produto
1. Soluções flexíveis para distribuição multifiliais de alta capacidade
Como um componente complementar aos nossos produtos Active Bend , este 1502 de três vias de 3 polegadas oferece soluções flexíveis incomparáveis - sua configuração M*F*F permite distribuição de fluido multiramal de alto fluxo (120 m³/h no total) em coletores de fraturamento em grande escala, eliminando a necessidade de múltiplos conjuntos de cotovelos e reduzindo a complexidade da tubulação. Ao contrário das três vias convencionais, ele mantém a integridade da pressão em todas as ramificações, mesmo com pressão operacional de 105 MPa, adaptando-se às mudanças dinâmicas de fluxo em operações de fraturamento de grande volume.
2. Design de produtos de conforto para eficiência no local
Nossa filosofia de design de produtos Comfort é refletida no peso otimizado de 38 kg e nas alças de elevação ergonômicas integradas - reduzindo o tempo de instalação no local em 35% em comparação com os três vias padrão de 3 polegadas para serviços pesados. O design da união 1502 de conexão rápida M*F*F permite uma montagem eficiente por duas pessoas, alinhando-se com um estilo de vida ativo para trabalhadores de campos petrolíferos em operações de fraturamento em grande escala, e reduz o esforço físico durante a configuração do coletor.
3. Design ergonômico e durabilidade extrema
O design ergonômico vai além do manuseio - o endurecimento interno antierosão (HRC 62+) resiste ao desgaste causado pelo fluido de fraturamento carregado de areia de alta velocidade em todos os três caminhos de fluxo, enquanto o corpo de liga de aço forjado em peça única elimina pontos de solda (um risco de falha comum em três vias montadas de grande porte). Ele suporta ciclos de pressão repetidos (≥8.000 ciclos) sem deformação, absorve a vibração do sistema e protege o equipamento a jusante contra picos de pressão em sistemas de alto fluxo.
4. Vedação com vazamento zero e conformidade de segurança
Os anéis de vedação Viton integrados de alto desempenho em todas as três conexões de união 1502 garantem vazamento zero mesmo com pressão de pico de 105 MPa, enquanto as paredes reforçadas dos ramais evitam ruptura sob distribuição irregular de alto fluxo. Todos os componentes estão em conformidade com os padrões de segurança API 6A e API 16C, eliminando riscos de vazamento de fluidos em sistemas de manifold multidirecionais de alta pressão e alta capacidade.
Diretrizes de instalação e uso
A instalação adequada maximiza o desempenho e a segurança deste 1502 de três vias de alta pressão de 3 polegadas. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo (M*F*F 3 polegadas - 1502) e a classificação de pressão correspondem aos requisitos do sistema; inspecione todas as superfícies da união, vedações e corpo quanto a danos/corrosão; confirme a integridade do thread (crítico para soluções flexíveis em fluxo multiramal de alta capacidade). - Preparação da conexão
Limpe todas as superfícies da união 1502 M/F (remova detritos/ferrugem); aplique composto antigripante de alta pressão nas roscas macho; certifique-se de que os anéis de vedação estejam devidamente assentados nas ranhuras da união fêmea para evitar vazamentos entre ramificações sob alto fluxo. - Instalação Ergonômica
Utilize as alças de elevação integradas (alinhadas com Design Ergonômico ) para posicionar o tripé com talha manual; conectar a extremidade macho ao coletor de fraturamento principal e as extremidades fêmea aos ramais/equipamento de cabeça de poço; aperte cada porca de união com uma chave dinamométrica (binário: 1100 N·m) para evitar danos por aperto excessivo. - Teste de pressão e alinhamento
Certifique-se de que todas as ramificações estejam alinhadas com o layout da tubulação (evite flexões forçadas); realize um teste de pressão hidrostática a 126 MPa (1,2x a pressão nominal) por 30 minutos para verificar vazamento zero em todas as conexões M*F*F. - Monitoramento Operacional e Manutenção
Monitore as três vias quanto a vibrações/ruídos anormais durante o fraturamento; inspecionar as vedações a cada 450 horas de operação; reaperte as porcas de união trimestralmente para manter o desempenho das Soluções Flexíveis e a integridade à prova de vazamentos.
Cenários de aplicação
1. Distribuição de múltiplas filiais do coletor de fraturamento hidráulico em grande escala
Como um complemento importante para nossos produtos Active Bend , o 1502 M*F*F de três vias de 3 polegadas é amplamente utilizado em sistemas coletores de fraturamento em larga escala, permitindo a distribuição de fluidos multiramais de alto fluxo, desde uma única frota de fraturamento até vários equipamentos de cabeça de poço, adaptando-se a operações de fraturamento simultâneo de vários poços em reservatórios estreitos de petróleo/gás.
2. Desvio de fluido de cabeça de poço de alta capacidade
Nossos produtos Comfort projetados de três vias são ideais para desvio de fluido de cabeça de poço de alta capacidade, conectando coletores de alta pressão a linhas de injeção de produtos químicos de grande volume e linhas de retorno de fluido de fraturamento, garantindo fluxo multidirecional estável sob condições de pressão de 105 MPa em poços de produção em massa.
3. Configuração do coletor da unidade móvel de fraturamento em grande escala
As soluções flexíveis e o design ergonômico o tornam perfeito para unidades móveis de fraturamento em grande escala, permitindo a reconfiguração rápida de layouts de ramificações de manifold, fácil transporte entre locais de poços e reduzindo o tempo de inatividade para reconfiguração de manifold em 40%.
4. Sistemas de fraturamento de campo de gás ácido de alta pressão
Para operações de fraturamento em campos de gás ácido, a opção de material antienxofre de três vias (compatível com NACE MR0175) resiste à corrosão por H2S, enquanto o endurecimento antierosão HRC 62+ suporta desgaste severo de fluido carregado de propante, suportando fraturamento eficiente em grande escala em reservatórios de gás ácido.
Benefícios para clientes
- Aprimoramento de segurança : classificação de pressão de 105 MPa e conexões M*F*F com vazamento zero reduzem falhas de equipamentos/incidentes de segurança em 60%, em conformidade com os padrões de segurança API 6A e OSHA para sistemas multi-filiais de alta capacidade.
- Eficiência operacional : Design ergonômico e uniões 1502 de conexão rápida reduzem o tempo de instalação/troca em 35%; o projeto de alta capacidade elimina acessórios redundantes, simplificando o layout do coletor e reduzindo os custos de mão de obra no local em 30%.
- Redução de custos : a vida útil do ciclo de fraturamento ≥8.000 reduz os custos de reposição em 45%; O endurecimento antierosão HRC 62+ elimina o desgaste prematuro, reduzindo os custos de manutenção para sistemas multidirecionais de alto fluxo.
- Flexibilidade e Adaptabilidade : Soluções flexíveis permitem uma adaptação perfeita a layouts de fraturamento de múltiplos poços em larga escala, reduzindo a necessidade de componentes de manifold personalizados e diminuindo os custos de estoque em 25%.
Certificações e Conformidade
Nosso M*F*F de três vias de alta pressão de 3 polegadas - 1502 (série
Comfort Products ) atende aos mais rígidos padrões globais de campos petrolíferos para operações em grande escala:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- API 16C (Padrão para Equipamentos de Fraturamento e Embalagem de Cascalho)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
Opções de personalização
Oferecemos
soluções flexíveis totalmente personalizadas para nossos três vias de alta pressão 1502 M*F*F de 3 polegadas para atender às suas necessidades específicas de fraturamento em grande escala:
- Personalização de dimensões: opções de diâmetro nominal de 2 polegadas / 3 polegadas / 4 polegadas
- Personalização da classificação de pressão: 70MPa / 105MPa / 140MPa (pressão ultra-alta)
- Configuração de conexão: M*F*F / M*M*F / F*F*F (de acordo com as necessidades de layout do coletor)
- Personalização do material: Aço inoxidável duplex anticorrosão / aço superliga (para campos de gás ácido)
- Personalização do revestimento: Revestimento antierosão de carboneto de tungstênio/revestimento cerâmico anticorrosivo
- Personalização do caminho de fluxo: ângulos de ramificação de 90° / 45° (projeto de coletor especializado em grande escala)
Nossa equipe de engenharia entrega três vias personalizadas em até 20 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matéria-prima: certificação 100% de liga de aço + testes de propriedades mecânicas (resistência à tração, dureza) para atender aos requisitos de pressão de 105 MPa para fluxo de alta capacidade.
- Forjamento e usinagem de precisão: Forjamento de peça única de corpo de três vias (sem soldas) + usinagem CNC de 5 eixos (tolerância de ± 0,01 mm) para conexões de união 1502 M*F*F.
- Tratamento Antierosão: Endurecimento da superfície interna (HRC 62+) + revestimento anticorrosivo externo (espessura ≥200μm) para resistir ao desgaste de fluidos carregados de areia em todos os caminhos de alto fluxo.
- Montagem e calibração: Instalação precisa de anéis de vedação de alta pressão + calibração de torque para conexões de união para garantir desempenho à prova de vazamentos sob alto fluxo.
- Teste em vários estágios: Teste de pressão hidrostática (126MPa) para todas as filiais + teste antierosão + auditoria de certificação API 6A de terceiros.
- Rastreabilidade e embalagem: Número de lote gravado a laser (rastreabilidade de ciclo de vida completo) + embalagem anticorrosão resistente para envio global de acessórios de grande porte.
Depoimentos e avaliações de clientes
- Empresa norte-americana de fraturamento em grande escala : "O modelo de três vias 1502 M*F*F de 3 polegadas da Kaifa combinou perfeitamente com seus produtos Active Bend — seu design de soluções flexíveis simplificou nosso layout do coletor de fraturamento de múltiplos poços, e o design ergonômico reduziu o tempo de instalação em 35%."
- Operador de campo petrolífero de alto rendimento no Oriente Médio : "A versão personalizada de 140 MPa desses produtos Comfort operou perfeitamente em poços de fraturamento de gás ácido - zero vazamentos em todas as conexões M*F*F após 15 meses de uso contínuo de alto fluxo."
- Frota asiática de fraturamento offshore : "O corpo forjado de peça única do Kaifa de três vias de 3 polegadas eliminou os riscos de falha de solda, reduzindo nossos custos de manutenção em 45% e melhorando a estabilidade do fluxo multi-ramal em 30%."
Perguntas frequentes (FAQ)
Q1: O M*F*F de 3 polegadas 1502 de três vias pode ser personalizado para a configuração M*M*F para sistemas de alto fluxo?
R: Sim - oferecemos personalização completa de configurações de conexão (M*F*F/M*M*F/F*F*F) para nosso 1502 de três vias de alta pressão de 3 polegadas, como parte de nossas soluções flexíveis para atender aos seus requisitos específicos de layout de coletor em grande escala e necessidades de distribuição de alto fluxo.
Q2: Qual é o prazo de entrega para três vias padrão e personalizadas de 3 polegadas?
R: O padrão de 3 polegadas 105MPa M*F*F 1502 de três vias tem um prazo de entrega de 12 dias; versões personalizadas (configuração/classificação de pressão) levam de 20 a 22 dias úteis, com pedidos em grandes quantidades (≥40 unidades) elegíveis para uma redução de 5 dias.
Q3: Como manter as conexões M*F*F para evitar vazamentos em operações de alto fluxo?
R: Recomendamos inspecionar os anéis de vedação a cada 450 horas de operação e reapertar as porcas de união trimestralmente - nosso design de produtos Comfort permite a substituição da vedação no local sem remover todas as três vias do sistema coletor de grande escala.
Q4: O 1502 de três vias de 3 polegadas está em conformidade com NACE MR0175 para fraturamento de gás ácido?
R: Sim - nosso 1502 de três vias de 3 polegadas (incluindo produtos emparelhados Active Bend ) pode ser fabricado para atender aos padrões NACE MR0175, com tratamento de material anti-enxofre e documentação de conformidade completa para uso de fraturamento em grande escala em campos de gás ácido.
