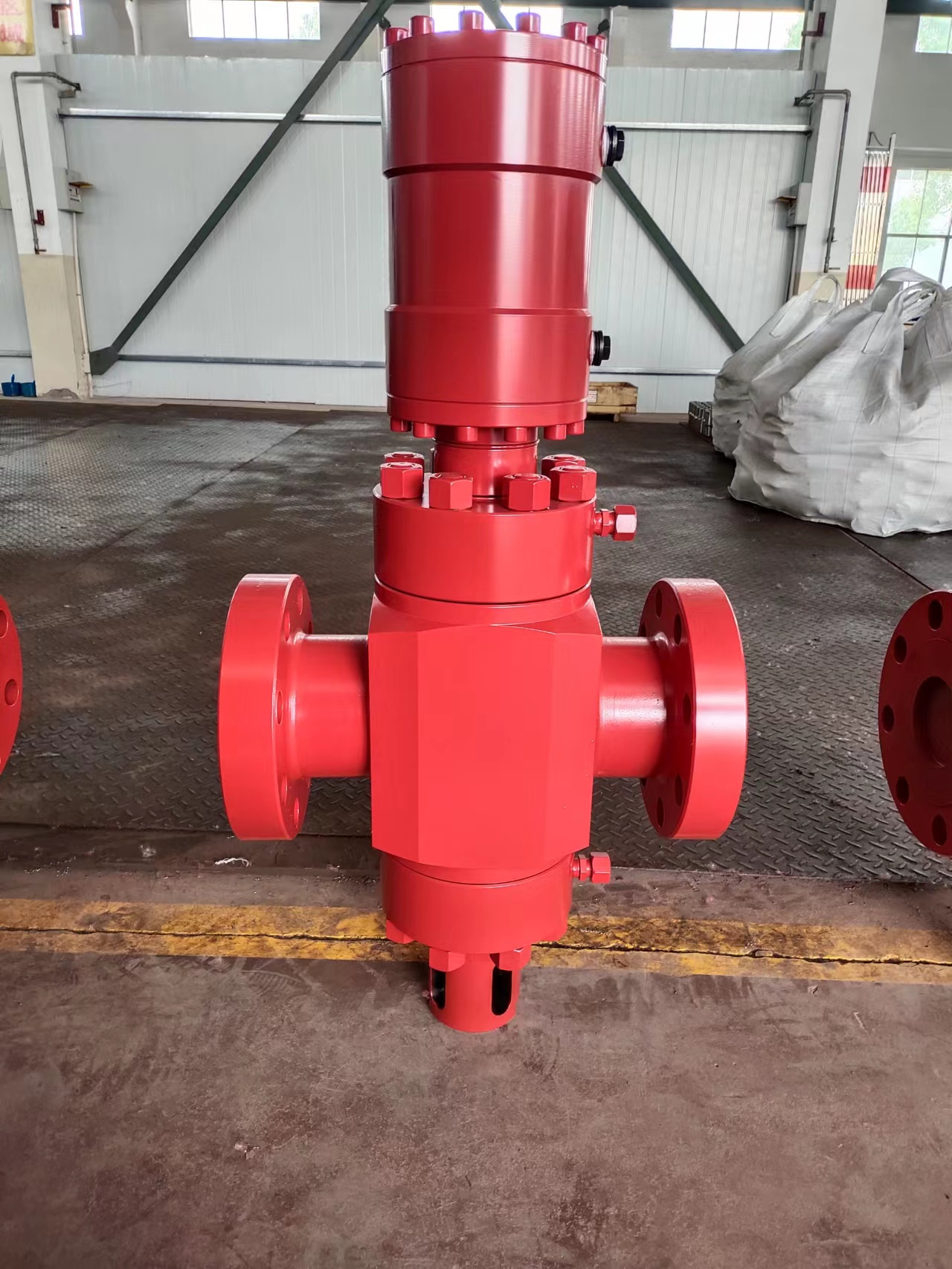

Válvula pneumática de placa plana PFFY65-105

Válvula pneumática de placa plana PFFY65-105 - Solução Premium para Máquinas de Petróleo

Visão geral do produto

A válvula pneumática de placa plana PFFY65-105 é uma válvula de corte de alto desempenho projetada especificamente para a indústria de petróleo e gás, pertencente ao portfólio principal de máquinas de petróleo da Yancheng Kaifa Petroleum Machinery Co., Ltd. Ao contrário das válvulas hidráulicas tradicionais, esta válvula pneumática de placa plana utiliza ar comprimido como fonte de energia para acionar uma porta paralela (porta de placa plana) como seu componente de abertura e fechamento, permitindo abertura ou fechamento total preciso e confiável de passagens médias em sistemas de tubulação. Projetada para se destacar em condições de trabalho adversas, é um componente crítico para operações de cabeça de poço e gerenciamento de tubulações a jusante, proporcionando estabilidade superior em comparação com válvulas convencionais.

Especificações Técnicas

• Modelo: PFFY65-105
• Tipo de operação: Pneumático (acionado por ar)
• Padrão de projeto: API 6A (compatível com os padrões internacionais de equipamentos para campos petrolíferos)
• Pressão aplicável: 105 MPa (pressão máxima de trabalho)
• Diâmetro nominal: 65mm
• Material: Liga de aço de alta resistência (resistente à corrosão e abrasão)
• Compatibilidade Média: Petróleo bruto, gás natural, meios viscosos, fluidos contendo partículas
• Temperatura de trabalho: -20°C a 120°C

Recursos do produto

• Vantagem do acionamento pneumático : Velocidade de resposta rápida (abertura/fechamento de 0,5s) e baixo consumo de energia, adequado para controle remoto em ambientes de campos petrolíferos.
• Estrutura robusta : O design da porta de placa plana paralela garante vedação hermética, evitando vazamentos mesmo com meios viscosos ou contendo partículas.
• Conformidade API 6A : Atende totalmente aos rígidos padrões do American Petroleum Institute para válvulas de campos petrolíferos e equipamentos de cabeça de poço.
• Baixa Manutenção : Componentes internos vedados reduzem o desgaste, prolongando a vida útil em 30% em comparação com produtos similares.
• Ampla Adaptabilidade à Pressão : Otimizado para aplicações de baixa pressão e grande calibre, mantendo o desempenho em cenários de cabeça de poço de alta pressão.

Etapas para instalação e operação

1. Verifique se há danos ou deformações no corpo da válvula antes da instalação e confirme a correspondência do tamanho do flange com os componentes da tubulação.
2. Fixe a válvula à tubulação/cabeça do poço usando parafusos de alta resistência, garantindo torque uniforme para evitar lacunas de vedação.
3. Conecte a fonte de alimentação pneumática ao atuador da válvula e teste a pressão do ar (recomendado 0,4-0,6 MPa) para garantir um fornecimento de ar estável.
4. Execute uma operação experimental de abertura/fechamento para verificar a capacidade de resposta da válvula e o desempenho de vedação.
5. Integre-se aos sistemas de controle de ferramentas de perfuração (se aplicável) para permitir operação remota e monitoramento de status em tempo real.
6. Registre os parâmetros de operação inicial para manutenção subsequente e acompanhamento de desempenho.

Cenários de aplicação

Esta válvula pneumática de placa plana é amplamente utilizada nos seguintes cenários na indústria petrolífera:

• Sistemas de controle de cabeças de poço de petróleo e gás (aplicação principal para regulação de pressão em cabeças de poço)
• Dutos de transporte de petróleo bruto/gás (especialmente para meios contendo partículas ou viscosos)
• Dutos de processamento químico em refinarias de petróleo
• Sistemas de transporte de lama de mineração
• Sistemas de abastecimento de água e drenagem em áreas de operação de campos petrolíferos
• Equipamento de apoio para ferramentas de perfuração e alicates para tubos de óleo em operações de perfuração

Benefícios para clientes

• Redução de custos : O baixo consumo de energia e os requisitos mínimos de manutenção reduzem os custos operacionais a longo prazo em 25%.
• Melhoria da eficiência : A resposta pneumática rápida reduz o tempo de operação da válvula, aumentando a eficiência geral do sistema de tubulação.
• Melhoria de confiabilidade : A certificação API 6A e o design robusto reduzem o tempo de inatividade devido a falhas na válvula em mais de 40%.
• Versatilidade : A adaptabilidade a vários meios e condições de trabalho elimina a necessidade de vários tipos de válvulas, simplificando o gerenciamento de estoque.
• Atualização de segurança : O desempenho de vedação hermética evita vazamentos médios, reduzindo os riscos de segurança em operações em campos petrolíferos.

Certificações e Conformidade

Nossa válvula pneumática de placa plana PFFY65-105 está em conformidade com os padrões internacionais da indústria e possui as seguintes certificações:

• Certificação API 6A (American Petroleum Institute)
• Certificação do Sistema de Gestão da Qualidade ISO 9001
• Certificação CE (para acesso ao mercado da UE)

Opções de personalização

Para atender às diversas necessidades dos clientes, oferecemos os seguintes serviços de personalização para este produto:

• Diâmetro nominal personalizado (50 mm-150 mm) com base nas especificações da tubulação
• Personalização de materiais (aço inoxidável, revestimento anticorrosivo) para ambientes com meios especiais
• Integração com sistemas de controle personalizados (compatível com alicates para tubos de óleo e sistemas de ferramentas de perfuração)
• Faixa de pressão de trabalho personalizada (ajustável para aplicações de baixa/alta pressão)

Processo de Produção

Nossas válvulas pneumáticas de placa plana passam por um rigoroso processo de produção e controle de qualidade em 5 etapas:

1. Inspeção de matéria-prima: O aço-liga de alta resistência é testado quanto às propriedades mecânicas para atender aos padrões API 6A.
2. Usinagem de precisão: O processamento CNC garante a precisão dimensional do corpo da válvula e dos componentes da comporta.
3. Montagem: Técnicos profissionais montam atuadores pneumáticos e componentes de vedação com calibração de torque.
4. Teste: 100% testes de pressão e testes de desempenho de vedação antes de sair da fábrica.
5. Inspeção de qualidade: Inspeção final e rotulagem de certificação para conformidade com padrões internacionais.

Depoimentos e avaliações de clientes

Global Oilfield Services Co., Ltd .: "A válvula PFFY65-105 tem sido usada em nossas operações de cabeça de poço há 2 anos com zero problemas de vazamento. Sua durabilidade e resposta rápida melhoraram significativamente nossa eficiência operacional."

Middle East Petroleum Development Co .: "O diâmetro personalizado e as opções de materiais anticorrosivos se adaptam perfeitamente ao nosso ambiente hostil de campo petrolífero no deserto, reduzindo pela metade a frequência de manutenção."

FAQ (Perguntas Frequentes)

• P: Qual é a diferença entre válvulas pneumáticas de placa plana e válvulas hidráulicas de placa plana?
  R: As válvulas pneumáticas usam ar comprimido como potência (menor consumo de energia, resposta mais rápida), enquanto as válvulas hidráulicas dependem de óleo hidráulico (torque mais alto, mas resposta mais lenta). Nosso PFFY65-105 é otimizado para ambientes de campos petrolíferos com fornecimento de ar estável.
• P: Com que frequência a válvula requer manutenção?
  R: Em condições normais de operação do campo petrolífero, recomenda-se manutenção de rotina a cada 6 meses (limpeza e inspeção de vedação); a vida útil dos principais componentes é de 3 a 5 anos.
• P: A válvula é compatível com ferramentas de perfuração e alicates para tubos de óleo?
  R: Sim, a válvula pode ser integrada com ferramentas padrão de perfuração de campos petrolíferos e sistemas de controle de alicates elétricos, suportando modos de operação manual e remoto.
• P: A válvula pode ser usada para aplicações em poços de alta pressão?
  R: O modelo padrão é projetado para pressão de trabalho de 105 MPa, o que atende totalmente aos requisitos de operações de cabeça de poço de alta pressão na maioria dos campos petrolíferos.
