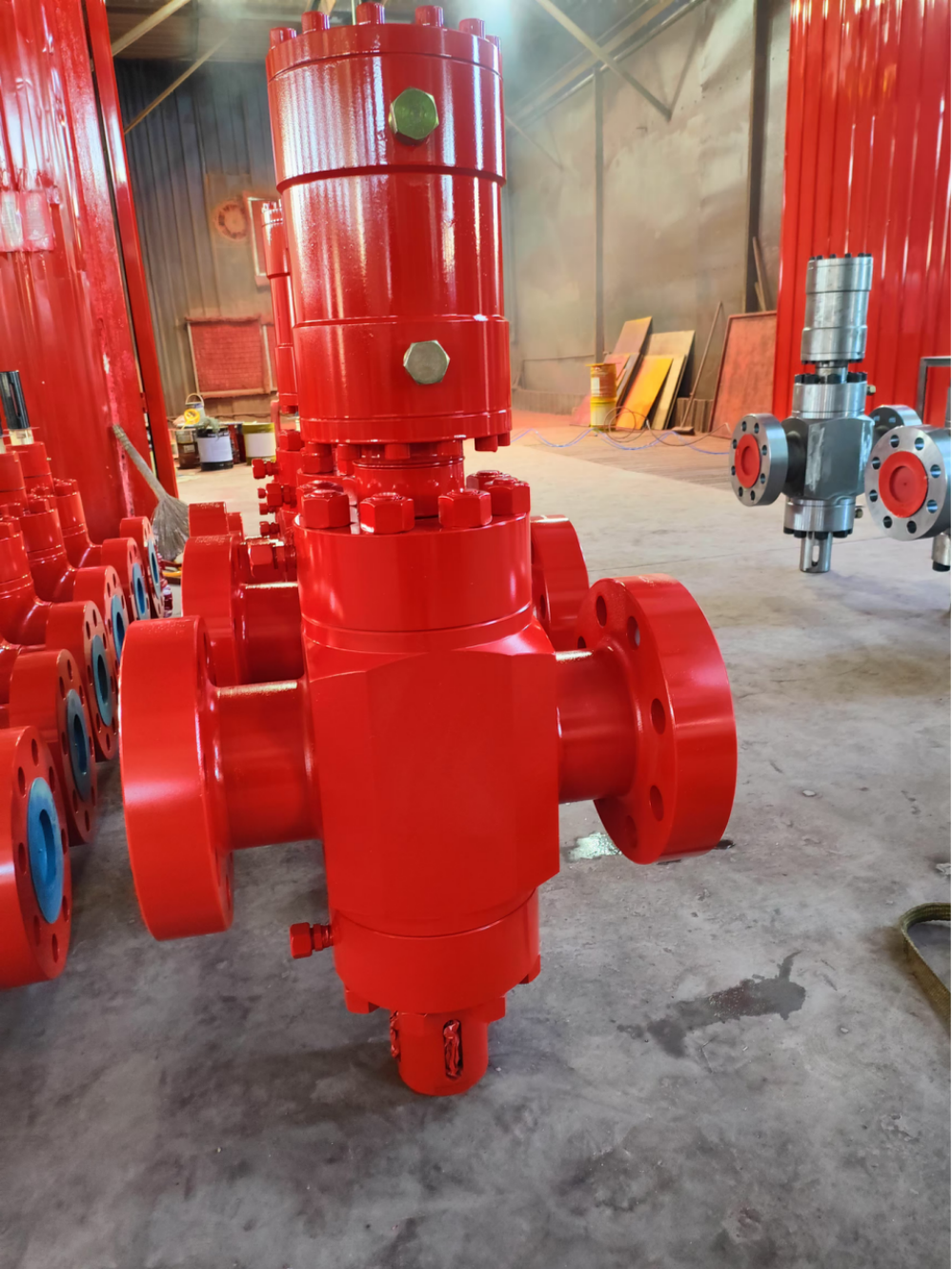

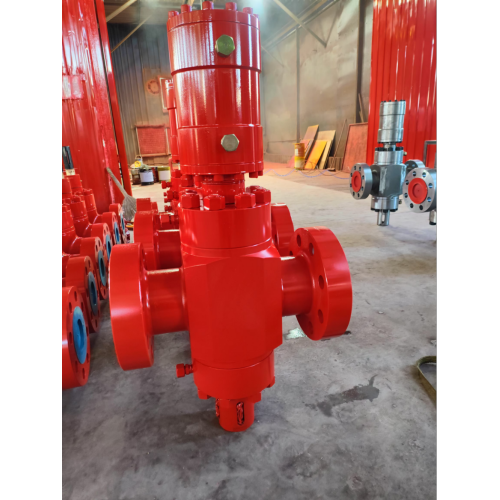

Válvula plana hidráulica PFFY103-35

Válvula plana hidráulica PFFY103-35 - Máquinas de petróleo para serviços pesados ​​para operações de cabeça de poço de alta pressão

Visão geral do produto

A válvula plana hidráulica PFFY103-35 é uma válvula de corte industrial de alta pressão, um produto carro-chefe da linha de máquinas de petróleo da Yancheng Kaifa Petroleum Machinery Co., Ltd.. Projetado para condições extremas de campos petrolíferos, ele utiliza energia hidráulica para acionar uma comporta paralela (porta de placa plana) como componente central de abertura/fechamento, permitindo abertura ou fechamento total preciso e sem vazamentos de passagens médias em sistemas de dutos. Especificamente otimizada para cenários de alta pressão, esta válvula é um componente crítico para sistemas de controle de cabeça de poço , superando as válvulas padrão em durabilidade e confiabilidade ao manusear meios viscosos contendo partículas em tubulações de grande calibre e baixa pressão.

Especificações Técnicas

• Modelo: PFFY103-35
• Modo de operação: acionado por óleo hidráulico (alta saída de torque)
• Padrão de Design e Fabricação: API 6A (American Petroleum Institute)
• Pressão máxima de trabalho: 35 MPa (grau de alta pressão para uso severo em campos petrolíferos)
• Diâmetro nominal: 103 mm
• Material do núcleo: Liga de aço forjado (anticorrosão, antiabrasão)
• Meios Compatíveis: Petróleo bruto, gás natural, fluidos viscosos, meios carregados de partículas, águas residuais industriais
• Temperatura operacional: -40°C a 160°C (ampla adaptabilidade a climas extremos)
• Tempo de resposta: ≤ 2 segundos (ciclo completo de abertura/fechamento)

Recursos do produto

• Desempenho em alta pressão : Classificado para pressão de trabalho de 35 MPa, projetado especificamente para operações de cabeça de poço de alta pressão onde as válvulas padrão não funcionam.
• Sistema de vedação superior : A porta de placa plana paralela com estrutura de vedação dupla garante vazamento zero, mesmo com meios contendo partículas abrasivas ou de alta viscosidade, comuns em campos petrolíferos.
• Conformidade API 6A : Totalmente certificado para atender aos mais rígidos padrões globais para válvulas para campos petrolíferos, garantindo compatibilidade com sistemas internacionais de máquinas petrolíferas.
• Durabilidade robusta : A construção em liga de aço forjado e a usinagem de precisão estendem a vida útil para mais de 6 anos sob operação contínua em campo petrolífero, reduzindo a frequência de substituição.
• Baixo atrito operacional : O projeto de lubrificação especial minimiza o desgaste dos componentes internos, reduzindo significativamente os custos de manutenção e o tempo de inatividade.

Etapas de instalação e operação

1. Verificação pré-instalação: Inspecione o corpo da válvula quanto a defeitos, confirme a correspondência de dimensões com a tubulação/cabeça de poço alvo e prepare óleo hidráulico ISO VG 68 (grau recomendado).
2. Montagem segura: Fixe a válvula aos flanges da tubulação com parafusos de liga de alta resistência, aplicando torque uniforme (de acordo com as especificações de torque API 6A) para evitar lacunas de vedação.
3. Conexão Hidráulica: Conecte a unidade de energia hidráulica ao atuador da válvula, teste a pressão hidráulica (1,0-1,5 MPa) para garantir uma fonte de alimentação estável sem perda de pressão.
4. Teste funcional: Realize de 5 a 8 ciclos de teste de abertura/fechamento para verificar a precisão do curso e o desempenho da vedação sob pressão de trabalho simulada.
5. Integração do sistema: Conecte a válvula aos sistemas de controle do campo petrolífero (compatíveis com ferramentas de perfuração e painéis de controle de alicates para tubos de óleo) para operação manual/automatizada.
6. Comissionamento Final: Conclua um teste de retenção de pressão de 48 horas, registre dados operacionais e confirme a conformidade com os padrões de segurança no local antes do uso oficial.

Cenários de aplicação

Nossa válvula plana hidráulica PFFY103-35 foi projetada para diversas aplicações da indústria de energia de alta demanda, incluindo:

• Sistemas de controle de cabeça de poço de petróleo/gás de alta pressão (aplicação principal para regulação de fluxo e desligamento de emergência)
• Tubulações de transmissão de petróleo bruto/gás (seções de grande calibre e baixa pressão com meio particulado/viscoso)
• Dutos de processamento químico em refinarias de petróleo (manuseio de meio corrosivo)
• Sistemas de transporte de lama de mineração (meios contendo partículas abrasivas)
• Plataformas de campos petrolíferos offshore (combinadas com ferramentas de perfuração e alicates para tubulações de petróleo para operações marítimas)
• Sistemas de abastecimento/drenagem de água em campos petrolíferos pesados ​​em terra

Benefícios para clientes

• Redução de custos : A longa vida útil e a manutenção mínima reduzem os custos operacionais anuais em 35% em comparação com as válvulas hidráulicas convencionais.
• Segurança Operacional : A vedação com vazamento zero e a resistência à alta pressão eliminam os riscos de segurança em operações de alto risco em cabeças de poço.
• Melhoria da eficiência : O tempo de resposta rápido e o desempenho estável aumentam a eficiência geral do sistema de dutos em 20%.
• Compatibilidade Global : A certificação API 6A garante integração perfeita com sistemas internacionais de cabeças de poço e máquinas de petróleo.
• Adaptabilidade : A ampla faixa de temperatura/pressão reduz a necessidade de vários tipos de válvulas, simplificando o gerenciamento de estoque para operadores de campos petrolíferos.

Certificações e Conformidade

Para garantir qualidade global e acesso ao mercado, nossa válvula plana hidráulica PFFY103-35 possui as seguintes certificações oficiais:

• Certificação API 6A (American Petroleum Institute)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
• Certificação CE (em conformidade com as diretivas de segurança de máquinas da UE)
• Certificação API 6D (padrão de desempenho de válvula de tubulação)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos operacionais exclusivos:

• Diâmetro nominal personalizado: 90 mm - 120 mm (adaptado às especificações da tubulação)
• Personalização de material: Aço inoxidável ou liga resistente à corrosão para ambientes offshore/meios ácidos
• Personalização da classificação de pressão: até 45 MPa para aplicações em cabeças de poço de pressão ultra-alta
• Integração do sistema de controle: ligação personalizada com alicates para tubos de óleo ou sistemas de automação de ferramentas de perfuração
• Opções de revestimento: Revestimentos antiferrugem, anticorrosão ou anti-sal para uso em campos petrolíferos marítimos

Processo de Produção

Nossas válvulas PFFY103-35 passam por um rigoroso processo de produção e controle de qualidade em 7 etapas para garantir qualidade intransigente:

1. Triagem de matéria-prima: O aço-liga forjado é testado quanto às propriedades mecânicas para atender aos requisitos de grau API 6A.
2. Usinagem CNC de precisão: O corpo da válvula e os componentes da comporta são usinados com tolerância de ± 0,005 mm para vedação perfeita.
3. Montagem de Componentes: Atuadores hidráulicos e sistemas de vedação são montados por técnicos certificados com calibração de torque.
4. Teste de pressão: teste 100% hidrostático a 1,5x a pressão nominal (52,5 MPa) por 30 minutos para garantir que não haja vazamento.
5. Simulação de alta temperatura/pressão: testes sob condições operacionais extremas para validar a estabilidade do desempenho.
6. Tratamento de Superfície: Aplicação de revestimento anticorrosivo e inspeção de qualidade de adesão do revestimento.
7. Inspeção Final e Rotulagem: Verificação abrangente de qualidade, rotulagem de certificação e embalagem protetora.

Depoimentos e avaliações de clientes

Middle East Oilfield Development Co., Ltd .: "As válvulas PFFY103-35 foram instaladas em mais de 80 cabeças de poço de alta pressão em nossos campos petrolíferos no deserto por 4 anos, sem problemas de manutenção. Seu desempenho em condições extremas de calor e alta pressão é excepcional."

South American Drilling & Production Inc .: "A classificação de pressão personalizada e as opções de materiais combinam perfeitamente com nossas ferramentas de perfuração e sistemas de tubulação, reduzindo o tempo de inatividade não planejado em 40%."

FAQ (Perguntas Frequentes)

• P: O que distingue a PFFY103-35 das válvulas planas hidráulicas de baixa pressão?
  R: O PFFY103-35 é classificado para 35 MPa (vs. 21 MPa padrão), com construção de liga de aço reforçada e design de vedação dupla, tornando-o ideal para operações de cabeça de poço de alta pressão, onde as válvulas padrão correm o risco de falhar.
• P: Que manutenção é necessária para esta válvula?
  R: A manutenção de rotina (verificação do óleo hidráulico, inspeção de vedação) é necessária a cada 4 meses; troca de óleo a cada 18 meses; a substituição dos principais componentes só é necessária a cada 5-6 anos sob uso normal.
• P: O PFFY103-35 é compatível com alicates para tubos de óleo e ferramentas de perfuração?
  R: Sim, é totalmente compatível com alicates de potência para tubos de petróleo padrão e ferramentas de perfuração, suportando modos de operação automatizados manuais e remotos.
• P: Esta válvula pode ser usada em aplicações em campos petrolíferos submarinos?
  R: Com revestimento anticorrosivo de nível marítimo opcional e reforço de pressão, é adequado para sistemas de cabeça de poço submarinos rasos (até 500 m de profundidade).
• P: Qual é o prazo de entrega para válvulas PFFY103-35 padrão e personalizadas?
  R: Os modelos padrão são enviados em 18 dias; as versões personalizadas levam de 28 a 35 dias, dependendo da complexidade da personalização.
