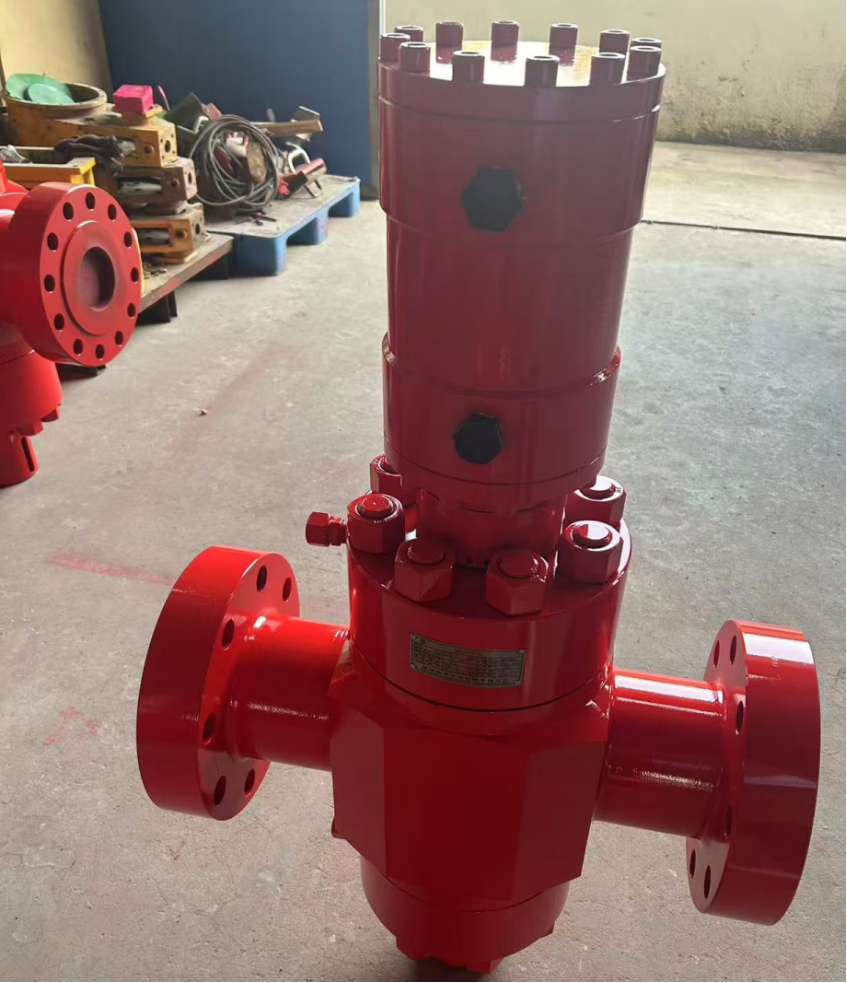

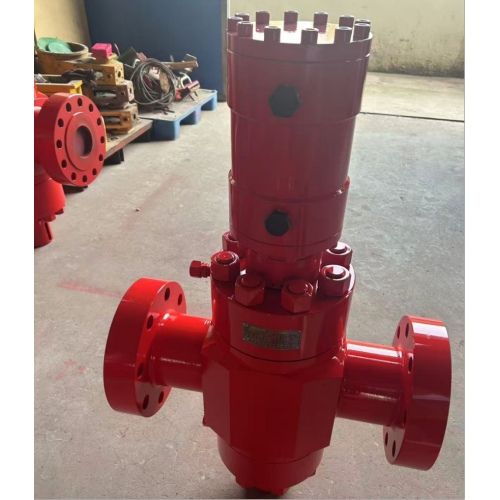

Válvula plana hidráulica PFFY103-70

Válvula plana hidráulica PFFY103-70 - Máquinas de petróleo de ultra-alta pressão para operações críticas em cabeças de poço

Visão geral do produto

A válvula plana hidráulica PFFY103-70 é uma válvula de corte de ultra-alta pressão de primeira linha, um produto principal da linha de máquinas de petróleo da Yancheng Kaifa Petroleum Machinery Co., Ltd.. Projetado para condições extremas de campos petrolíferos, ele aproveita a energia hidráulica para acionar uma comporta paralela (porta de placa plana) como seu principal componente de abertura/fechamento, permitindo abertura ou fechamento total preciso e à prova de vazamentos de passagens médias em sistemas de dutos. Classificada para pressão de trabalho de 70 MPa, esta válvula é um componente crítico para sistemas de controle de cabeça de poço de alta pressão, destacando-se no manuseio de meios viscosos contendo partículas em tubulações de grande calibre e baixa pressão, ao mesmo tempo em que atende aos mais rigorosos padrões globais de campos petrolíferos.

Especificações Técnicas

• Modelo: PFFY103-70
• Modo de operação: Acionado por óleo hidráulico (saída de torque ultra-alto)
• Padrão de Design e Fabricação: API 6A (American Petroleum Institute)
• Pressão máxima de trabalho: 70 MPa (grau de pressão ultra-alta para uso extremo em cabeça de poço)
• Diâmetro nominal: 103 mm
• Material do núcleo: Liga de aço forjado premium (anticorrosão, antiabrasão, resistente a alta pressão)
• Meios Compatíveis: Petróleo bruto, gás natural, petróleo pesado (viscoso), fluidos carregados de partículas, produtos químicos industriais
• Temperatura operacional: -45°C a 170°C (extrema adaptabilidade climática)
• Tempo de resposta: ≤ 2,5 segundos (ciclo completo de abertura/fechamento)

Recursos do produto

• Classificação de pressão ultra-alta : classificação de pressão de trabalho de 70 MPa, projetada especificamente para operações em poços profundos e cabeças de poço de alta pressão, onde as válvulas padrão (21/35 MPa) não funcionam.
• Estrutura de vedação tripla : A avançada comporta de placa plana paralela com design de vedação tripla garante vazamento zero absoluto, mesmo com meios abrasivos e de alta viscosidade, comuns em campos petrolíferos pesados.
• Conformidade total com API 6A : Rigorosamente testado e certificado para atender aos padrões API 6A para válvulas de campos petrolíferos, garantindo integração perfeita com sistemas globais de máquinas petrolíferas.
• Durabilidade excepcional : A construção em liga de aço forjado e o tratamento térmico de precisão prolongam a vida útil para mais de 7 anos sob operação contínua de alta pressão, minimizando os custos de substituição.
• Projeto de baixa manutenção : O sistema de lubrificação selado reduz o desgaste interno, exigindo apenas inspeções semestrais (sem desmontagem para manutenção de rotina).

Etapas de instalação e operação

1. Validação pré-instalação: Inspecione o corpo da válvula quanto a defeitos, verifique a compatibilidade das dimensões com a cabeça do poço/tubo e prepare o óleo hidráulico ISO VG 100 (grau de alta pressão).
2. Montagem segura: Fixe a válvula aos flanges da tubulação com parafusos de liga de titânio de alta resistência, aplicando torque de acordo com as especificações API 6A para evitar lacunas de vedação sob alta pressão.
3. Conexão Hidráulica: Conecte-se a uma unidade de energia hidráulica de alta pressão dedicada, teste a pressão (1,2-1,8 MPa) para garantir uma fonte de alimentação estável sem perda de pressão.
4. Teste funcional: Realize de 8 a 10 ciclos de teste de abertura/fechamento sob pressão nominal de 50% para verificar a precisão do curso e a integridade da vedação.
5. Integração de sistemas: Conecte-se a sistemas de controle de campos petrolíferos (compatíveis com ferramentas de perfuração e painéis de automação de alicates para tubos de óleo) para operação manual/remota.
6. Comissionamento Final: Conclua um teste de retenção de pressão de 72 horas com pressão nominal total, registre os dados operacionais e confirme a conformidade com os protocolos de segurança do local antes do uso.

Cenários de aplicação

Nossa válvula plana hidráulica PFFY103-70 foi projetada para as aplicações mais exigentes em campos petrolíferos, incluindo:

• Sistemas de controle de poços profundos de petróleo/gás de ultra-alta pressão (aplicação principal para desligamento de emergência e regulação de fluxo)
• Oleodutos de produção de petróleo pesado (manuseio de petróleo bruto de alta viscosidade e contendo partículas)
• Tubulações de injeção química em refinarias de petróleo (manuseio de meio corrosivo)
• Plataformas de campos petrolíferos offshore (combinadas com ferramentas de perfuração e alicates para tubulações de óleo para operações marítimas de alta pressão)
• Transporte de lama de mineração (meios carregados de partículas abrasivas sob alta pressão)
• Sistemas de injeção de água de alta pressão em projetos de recuperação avançada de petróleo (EOR)

Benefícios para clientes

• Economia de custos : vida útil de mais de 7 anos e manutenção mínima reduzem os custos operacionais anuais em 40% em comparação com válvulas de alta pressão padrão.
• Segurança operacional : A vedação com vazamento zero e a resistência à pressão ultra-alta eliminam riscos de falhas catastróficas em operações críticas em cabeças de poço.
• Aumento de eficiência : Tempo de resposta rápido e desempenho estável aumentam a eficiência geral do sistema de cabeça de poço em 25%.
• Compatibilidade Global : A certificação API 6A garante compatibilidade com sistemas internacionais de cabeças de poço e máquinas de petróleo, reduzindo custos de integração.
• Adaptabilidade : A ampla faixa de temperatura/pressão elimina a necessidade de vários tipos de válvulas, simplificando o inventário e a logística para operadores de campos petrolíferos.

Certificações e Conformidade

Para garantir qualidade intransigente e acesso ao mercado global, nossa válvula PFFY103-70 possui as seguintes certificações:

• Certificação API 6A (American Petroleum Institute)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
• Certificação CE (em conformidade com as diretivas de segurança de máquinas da UE)
• Certificação API 6D (padrão de desempenho de válvula de tubulação)

Opções de personalização

Oferecemos soluções personalizadas para atender às suas necessidades operacionais exclusivas de alta pressão:

• Diâmetro nominal personalizado: 95 mm - 110 mm (correspondente às especificações da tubulação de poço profundo)
• Personalização de material: Liga de titânio ou liga à base de níquel para ambientes extremamente corrosivos/ácidos
• Personalização da classificação de pressão: até 80 MPa para aplicações em cabeças de poço ultraprofundas
• Integração do sistema de controle: ligação personalizada com alicates para tubos de óleo ou sistemas de automação de ferramentas de perfuração
• Opções de revestimento: Revestimentos anti-sal, anticorrosão ou resistentes ao fogo para operações offshore/de alto risco

Processo de Produção

Nossas válvulas PFFY103-70 passam por um processo de produção de precisão e controle de qualidade em 8 etapas:

1. Validação de matéria-prima: O aço-liga forjado é testado quanto à resistência à tração e à pressão para atender aos requisitos API 6A Grau VII.
2. Usinagem CNC de precisão: Corpo da válvula e componentes da comporta usinados com tolerância de ± 0,003 mm para vedação perfeita de alta pressão.
3. Tratamento térmico: têmpera e revenido para aumentar a dureza do material e a resistência à pressão.
4. Montagem de Componentes: Atuadores hidráulicos e sistemas de vedação tripla montados por técnicos seniores certificados com calibração de torque.
5. Teste de pressão ultra-alta: teste 100% hidrostático a 1,5x a pressão nominal (105 MPa) por 60 minutos para garantir que não haja vazamento.
6. Simulação de condições extremas: testes sob alta temperatura/pressão para validar a estabilidade do desempenho.
7. Tratamento de Superfície: Aplicação de revestimento anticorrosivo multicamadas e testes de aderência.
8. Inspeção Final e Rotulagem: Auditoria de qualidade abrangente, rotulagem de certificação e embalagem à prova de choque para envio.

Depoimentos e avaliações de clientes

Russian Arctic Oilfield Development Co .: "As válvulas PFFY103-70 funcionaram perfeitamente em nossos poços profundos no Ártico (-40°C, pressão de 65 MPa) por 5 anos, sem problemas de manutenção. Sua adaptabilidade ao clima frio é incomparável."

African Deep Well Drilling Ltd .: "A classificação de pressão personalizada e as opções de materiais integram-se perfeitamente com nossas ferramentas de perfuração e sistemas de cabeça de poço, reduzindo o tempo de inatividade não planejado em 50% em nossos campos petrolíferos de alta pressão."

FAQ (Perguntas Frequentes)

• P: O que diferencia a PFFY103-70 das válvulas planas hidráulicas de 35 MPa?
  R: O PFFY103-70 é classificado para o dobro da pressão (70 MPa vs. 35 MPa), com design de vedação tripla e construção de liga de aço premium, projetado para cabeças de poço de pressão profunda/ultra-alta onde válvulas de 35 MPa correm o risco de ruptura.
• P: Que manutenção é necessária para esta válvula de ultra-alta pressão?
  R: Manutenção de rotina (verificação do óleo hidráulico, inspeção de vedação) a cada 6 meses; troca de óleo a cada 24 meses; substituição de componentes principais apenas a cada 6-7 anos sob operação normal.
• P: O PFFY103-70 é compatível com alicates elétricos para tubos de óleo e ferramentas de perfuração?
  R: Sim, é totalmente compatível com alicates de potência e ferramentas de perfuração padrão para tubos de petróleo para campos petrolíferos, suportando modos de operação manual, semiautomático e totalmente remoto.
• P: Esta válvula pode ser usada em aplicações submarinas de poços ultraprofundos?
  R: Com reforço de nível submarino opcional e revestimento anticorrosivo, é adequado para sistemas de cabeça de poço submarinos de até 1000 m de profundidade.
• P: Qual é o prazo de entrega para válvulas PFFY103-70 padrão e personalizadas?
  R: Os modelos padrão são enviados em 20 dias; versões personalizadas levam de 30 a 40 dias, dependendo da complexidade da personalização (por exemplo, ajustes de classificação de material/pressão).
