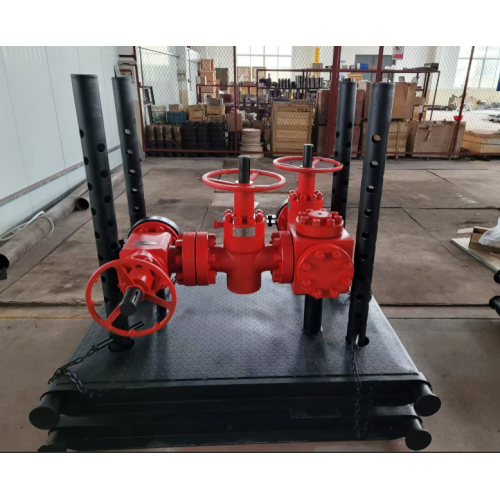

Distribuidor de controle de poço YG103-35

Distribuidor de controle de poço YG103-35

Visão geral do produto

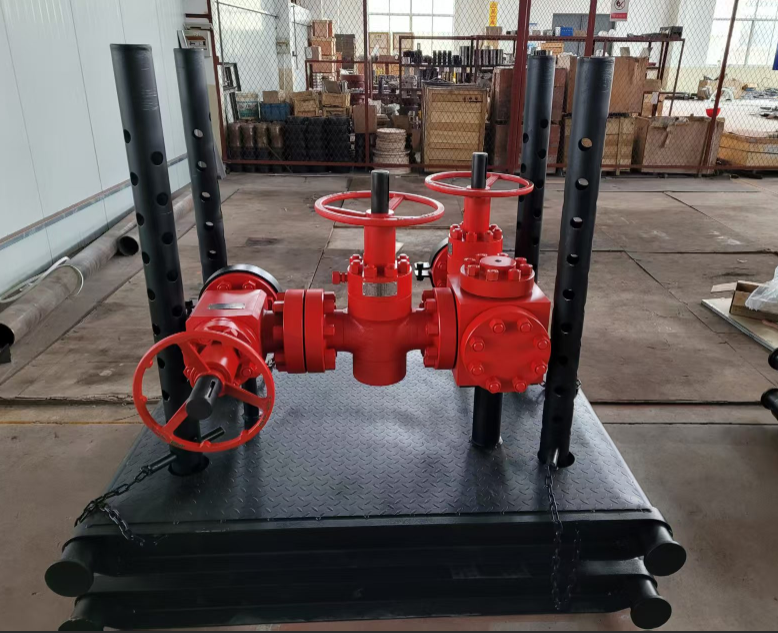

O coletor de controle de poço YG103-35 é uma peça crítica de maquinário de petróleo projetado para gerenciar a pressão da cabeça do poço durante operações de perfuração, workover e completação. Quando a pressão da cabeça do poço aumenta inesperadamente, o fluido de perfuração pesado é bombeado através do coletor do kill pipe para equilibrar a pressão do fundo do poço, evitando surtos e explosões do poço. A tubulação de expansão integrada permite a liberação direta de pressão, enquanto o coletor também suporta injeção de cimento, fornecimento de água limpa e distribuição de agente extintor de incêndio na cabeça do poço. Equipado com válvulas de alto desempenho e um sistema de válvula de retenção, ele garante que os fluidos de controle do poço fluam apenas para dentro do poço – sem refluxo – garantindo operações seguras e eficientes. Como um elo vital entre a cabeça do poço e outros equipamentos de perfuração, o YG103-35 combina construção robusta com funcionalidade versátil para as demandas modernas de petróleo e gás.

Especificações Técnicas

• Modelo: YG103-35
• Pressão nominal de trabalho: 35 MPa (5.076 psi)
• Diâmetro nominal: 103 mm (4 polegadas)
• Material principal: Liga de aço de alta resistência (ASTM A487 Grau 4)
• Tipo de conexão: flanges API 6A (fixação opcional)
• Classificação de temperatura: -29°C a 121°C (-20°F a 250°F)
• Tipo de válvula: Válvulas de gaveta e válvulas de retenção com certificação API 6D
• Tratamento de superfície: epóxi/zinco anticorrosivo

Características e vantagens do produto

Princípio Básico de Trabalho

Quando a pressão da cabeça do poço excede os limites seguros, a linha de destruição bombeia fluido de perfuração pesado para aumentar a pressão hidrostática e equilibrar a pressão da formação. A válvula de retenção evita o refluxo, enquanto a tubulação de purga permite a liberação controlada da pressão, garantindo sempre a integridade do poço.

Principais Diferenciadores

• Conjunto de válvula premium: válvulas de gaveta/retenção com certificação API 6D com vedações metal com metal para desempenho à prova de vazamentos sob alta pressão. Usinados com precisão para minimizar o desgaste, superando as válvulas padrão em 30% em condições adversas.
• Construção robusta: Liga de aço de alta resistência resiste à corrosão, erosão e danos mecânicos – ideal para ambientes onshore/offshore. O design modular simplifica a manutenção, reduzindo o tempo de inatividade em 40%.
• Funcionalidade versátil: Suporta operações de eliminação, liberação de explosão, cimentação, fornecimento de água e implantação de agente de incêndio, eliminando a necessidade de equipamentos separados.
• Conformidade Global: Construído de acordo com API Spec 6A, ISO 9001 e padrões CE, garantindo integração perfeita com máquinas petrolíferas internacionais e sistemas de cabeça de poço .

Como usar o coletor de controle de poço YG103-35

1. Verificação pré-instalação: Inspecione válvulas , flanges e conexões quanto a danos; confirme se as classificações de pressão/temperatura correspondem às condições do poço.
2. Conexão do sistema: Conecte a linha de interrupção à bomba de lama, a linha de purga à descarga segura e o coletor à cabeça do poço / máquinas de petróleo por meio de flanges API 6A.
3. Teste de pressão: Realize teste hidrostático a 1,5x a pressão nominal para verificar a integridade da vedação; verifique se há vazamentos.
4. Ativação Operacional:
   • Operações de interrupção: Abra as válvulas da linha de interrupção, ligue a bomba de lama para injetar fluido pesado.
   • Liberação de purga: Abra gradualmente as válvulas de purga para redução controlada da pressão.
5. Manutenção pós-operatória: Lave com água limpa, inspecione as vedações/válvulas e lubrifique conforme recomendado.

Cenários de aplicação

• Plataformas de Perfuração Onshore: Gerenciamento de pressão de perfuração convencional/não convencional.
• Plataformas Offshore: Construção resistente à corrosão para controle de poços marítimos.
• Workover/Conclusão: Gerenciamento de pressão durante a manutenção, perfuração e conclusão.
• Resposta de Emergência: Prevenção rápida de explosão e controle de pressão.

Benefícios para clientes

• Segurança aprimorada: O controle de pressão confiável minimiza os riscos de explosão, protegendo o pessoal/equipamento.
• Tempo de inatividade reduzido: O design modular reduz o tempo de manutenção em 40%.
• Economia de custos: A funcionalidade versátil elimina a necessidade de múltiplos manifolds.
• Compatibilidade global: A conformidade com API/ISO/CE garante adequação às máquinas petrolíferas em todo o mundo.

Certificações e Conformidade

• API Spec 6A (Equipamento para cabeça de poço e árvore de Natal)
• ISO 9001:2015 (Gestão da Qualidade)
• Marcação CE
• API 6D (válvulas de tubulação)

Opções de personalização

• Classificações de pressão: 21 MPa, 35 MPa, 70 MPa
• Diâmetros nominais: 50–150 mm (2–6 polegadas)
• Atualizações de materiais: Inconel, aço inoxidável Duplex para resistência à corrosão
• Modificações de conexão: Flange, braçadeira ou rosca
• Integração de controle: Sensores de pressão, atuadores remotos, compatibilidade SCADA

Processo de Produção

1. Inspeção de matéria-prima: teste aço/ válvulas para composição/propriedades em conformidade com API.
2. Usinagem CNC: Usinagem de 5 eixos para tolerâncias restritas em flanges/corpos de válvulas.
3. Montagem: Técnicos qualificados alinham válvulas, vedações e conexões.
4. Testes: Pressão hidrostática (classificação 1,5x) e testes funcionais para vazamentos/confiabilidade da válvula.
5. CQ final: verificações dimensionais, de acabamento superficial e de documentação.
6. Embalagem: Embalagem resistente à corrosão para transporte.

Depoimentos de clientes

"As válvulas do YG103-35 mantiveram-se perfeitamente sob alta pressão em nosso projeto onshore no Oriente Médio - a manutenção modular reduziu drasticamente o tempo de inatividade. Nosso coletor de controle de poço ideal!" — Superintendente de Perfuração, Global Oil & Gas Co.

"A construção personalizada em aço Duplex para nossa plataforma no Mar do Norte resolveu problemas de corrosão. Desempenho impecável por 2 anos - altamente recomendado!" — Gerente de Operações Offshore, North Sea Energy Ltd.

FAQ (Perguntas Frequentes)

P: O YG103-35 é compatível com sistemas de cabeça de poço onshore e offshore?

R: Sim! Os modelos padrão funcionam em terra, enquanto as atualizações de materiais resistentes à corrosão (por exemplo, aço Duplex) são adequadas para ambientes offshore – todos em conformidade com API/ISO para uso global.

P: Com que frequência devo fazer a manutenção das válvulas ?

R: Verificações visuais antes de cada utilização, manutenção completa a cada 6 meses/100 horas (o que ocorrer primeiro). Nosso manual fornece orientação passo a passo para lubrificação, inspeção de vedação e teste de pressão.

P: Você pode integrar o coletor ao nosso sistema de controle existente?

R: Absolutamente! Oferecemos sensores de pressão, atuadores remotos e compatibilidade SCADA – nossos engenheiros adaptarão a integração às suas máquinas petrolíferas atuais.
