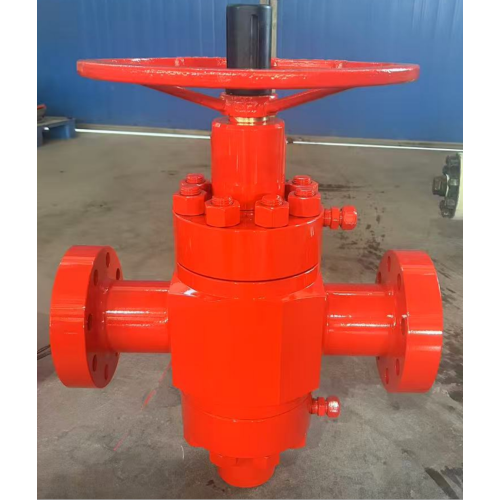

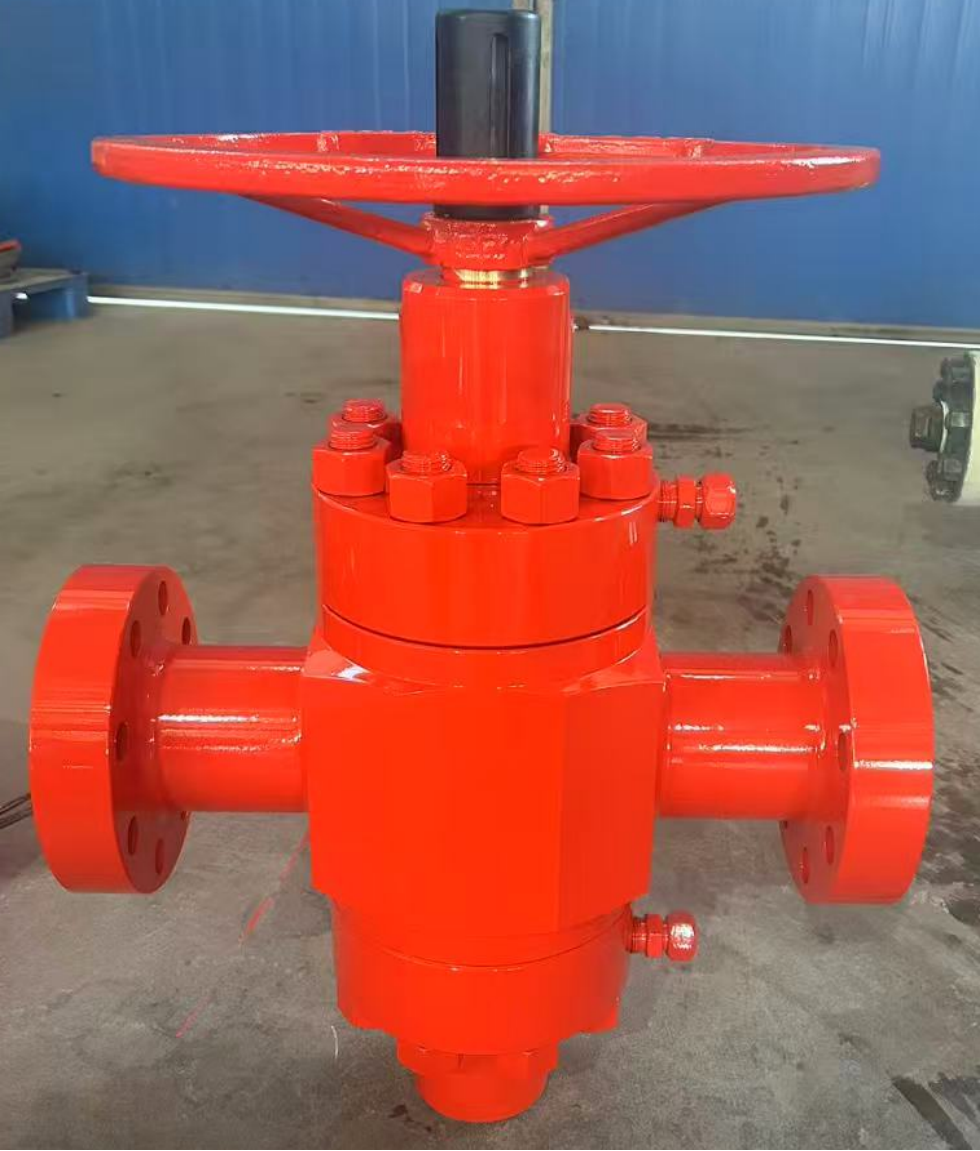

Válvula plana PFF65-70 - Válvula de placa manual de alta pressão para indústria de petróleo e gás

Visão geral do produto

A válvula manual de placa plana PFF65-70 é um tipo de válvula industrial de alto desempenho e um componente chave dos sistemas de máquinas de petróleo . Como uma válvula de corte especializada acionada manualmente, ela adota placas de comporta paralelas (placas de comporta plana) como componentes de abertura e fechamento para abrir ou fechar totalmente passagens médias em sistemas de dutos. Projetada e fabricada em estrita conformidade com os padrões API 6A, esta válvula é otimizada para condições de trabalho de alta pressão (70MPa), mantendo excelente adaptabilidade a meios particulados, fluidos viscosos ou aplicações de grande calibre e baixa pressão. Ele se integra perfeitamente com equipamentos de cabeça de poço e ferramentas de perfuração, tornando-o uma solução essencial para indústrias de petróleo, gás natural, química, mineração e abastecimento/drenagem de água.

Especificações Técnicas

Modelo: Válvula manual de placa plana PFF65-70
Padrão de Conformidade: API 6A (American Petroleum Institute)
Diâmetro nominal (DN): 65 mm (2,56 polegadas)
Pressão nominal (PN): 70 MPa (10150 PSI) - Classificação de alta pressão
Modo de atuação: Manual (volante acionado por engrenagem para serviços pesados)
Tipo de placa de portão: placa plana paralela (estrutura reforçada de disco duplo)
Material:
- Corpo da válvula: Liga de aço forjado (F22) / aço inoxidável (316L)
- Placa de porta: Liga de aço de alta dureza com revestimento de carboneto de tungstênio
- Anel de vedação: Borracha fluorada resistente a altas temperaturas (FKM) / HNBR
Faixa de temperatura operacional: -45°C a +150°C
Meio aplicável: Petróleo bruto, gás natural, gás ácido (H2S), fluidos químicos, meios contendo partículas
Tipo de conexão: flange padrão API 6A / roscada / soldada

Recursos do produto

Certificação API 6A para alta pressão : Totalmente compatível com os padrões internacionais de válvulas para campos petrolíferos, classificada para pressão de trabalho de 70 MPa – ideal para operações de cabeça de poço de alta pressão
Design de placa plana reforçada : Placas de porta paralelas espessadas com revestimento de alta dureza garantem vazamento zero mesmo sob pressão extrema, adequadas para meios particulados/viscosos
Durabilidade superior : O corpo de liga de aço forjado resiste à corrosão, erosão e fadiga em gases ácidos (H2S) e ambientes de alta pressão
Operação manual ergonômica : O volante acionado por engrenagem para serviço pesado reduz o torque operacional em 40%, permitindo fácil operação mesmo para válvulas de alta pressão de 70 MPa
Projeto de baixa manutenção : A estrutura modular permite a substituição rápida de anéis de vedação e placas de comporta sem desmontagem completa, minimizando o tempo de inatividade
Ampla compatibilidade : Combina perfeitamente com sistemas de cabeça de poço padrão, alicates para tubos de óleo e ferramentas de perfuração - sem necessidade de adaptadores personalizados
Resistência a altas temperaturas : Vedações e materiais classificados para até 150°C, adequados para operações de poços HPHT (alta pressão e alta temperatura).

Guia de uso passo a passo

Inspeção Pré-Operação:
- Verifique o corpo da válvula quanto a rachaduras, deformação ou corrosão (preste atenção especial às superfícies de vedação do flange)
- Verifique a flexibilidade de rotação do volante e o indicador de posição da placa da comporta (marcações claras "ABRIR/FECHAR")
- Inspecione os anéis de vedação quanto a danos, envelhecimento ou instalação inadequada
Instalação:
- Alinhe a válvula com a tubulação de alta pressão/flange da cabeça do poço, garanta a direção correta do fluxo (marcada no corpo da válvula)
- Aperte os parafusos do flange uniformemente com uma chave dinamométrica (de acordo com as especificações de torque API 6A) para evitar deformação da vedação
- Confirme se a válvula está no estado "FECHADA" durante a instalação para evitar vazamento do meio
Teste de pressão: Realize um teste de pressão hidrostática (1,5× pressão nominal = 105MPa) para verificar o desempenho da vedação antes do uso formal
Operação:
- Abrir: Gire o volante no sentido anti-horário até que a placa da porta retraia totalmente (alinhar com a marca "OPEN") - conte as rotações para obter consistência
- Fechar: Gire o volante no sentido horário até que a placa da comporta vede completamente a passagem (alinhe com a marca “CLOSE”) – não aperte demais para evitar danos à vedação
Manutenção Pós-Uso:
- Limpe a superfície da válvula e o volante após cada uso, remova qualquer acúmulo de partículas
- Lubrifique o mecanismo de engrenagem a cada 2 meses (ou 30 ciclos de operação) com graxa de alta pressão
- Armazenar em área seca e ventilada com cobertura anticorrosiva se não for usado por longos períodos

Cenários de aplicação

A válvula plana PFF65-70 foi projetada para aplicações industriais de alta pressão, especialmente no setor petrolífero:

Coletores de cabeça de poço de petróleo e gás de alta pressão (poços de produção/injeção HPHT)
Dutos de transmissão de petróleo bruto/gás natural (seções de alta pressão)
Operações de poços de gás ácido (ambientes contendo H2S com personalização anti-enxofre)
Tubulações da indústria química que lidam com meios viscosos de alta pressão ou fluidos particulados
Operações de recondicionamento e conclusão combinadas com alicates elétricos para tubos de óleo e ferramentas de perfuração
Mineração, injeção de água de alta pressão e sistemas de transporte de polpa

Benefícios para clientes

Segurança incomparável sob alta pressão : a classificação de 70MPa e o design à prova de vazamentos eliminam os riscos de vazamento médio e falha do equipamento em operações de alta pressão
Eficiência operacional aprimorada : abertura/fechamento rápido (≤20 rotações do volante) e baixa necessidade de manutenção reduzem o tempo de inatividade em 40%
Economia de custos a longo prazo : vida útil de mais de 8 anos sob uso normal e peças sobressalentes de baixo custo reduzem significativamente os custos totais de propriedade
Versatilidade : Adequado para poços HPHT de alta pressão e tubulações de grande calibre e baixa pressão – uma válvula para vários cenários
Conformidade Global : A certificação API 6A permite importação/utilização contínua em projetos internacionais, evitando barreiras regulatórias

Certificações e Conformidade

Nossa válvula plana PFF65-70 possui certificações reconhecidas internacionalmente para garantir qualidade e confiabilidade:

Certificação API Spec 6A (American Petroleum Institute)
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
Certificação CE (em conformidade com as diretivas de segurança de máquinas da UE)
Certificação NACE MR0175/ISO 15156 (para modelos anti-enxofre)
Relatório de desempenho de vedação e testes de alta pressão de terceiros

Opções de personalização

Oferecemos soluções personalizadas para atender às suas necessidades operacionais específicas de alta pressão:

Personalização do material: Liga de aço anti-enxofre (NACE MR0175) para poços de gás ácido / superligas resistentes à corrosão
Personalização do modo de atuação: Acionamento pneumático/hidráulico com controle remoto (substituir volante manual)
Personalização do tipo de conexão: Tamanhos personalizados de flange/rosca para combinar com equipamentos de cabeça de poço não padrão
Personalização do material de vedação: Vedações para altas temperaturas (200°C+) ou resistentes a produtos químicos para meios especiais
Personalização da marca: Marcação a laser do logotipo da empresa, número de série e classificação de pressão no corpo da válvula

Processo de Produção

Nosso rigoroso processo de produção garante qualidade consistente para unidades PFF65-70 de alta pressão:

Fornecimento de matéria-prima: Liga de aço forjado premium com rastreabilidade total do material e certificado de teste de moinho (MTC)
Usinagem de precisão: Torneamento/fresamento CNC com tolerâncias dimensionais API 6A (precisão de ± 0,02 mm) para vedação de alta pressão
Tratamento térmico: têmpera e revenido + recozimento com alívio de tensão para otimizar a resistência e tenacidade do material
Aplicação de revestimento: Revestimento de carboneto de tungstênio em placas de comporta para resistência ao desgaste
Montagem: Montagem manual por técnicos certificados com instalação de fixadores com torque controlado
Inspeção de qualidade: 100% testes de alta pressão (105MPa) + verificação dimensional + testes de desempenho de vedação
Tratamento de Superfície: Revestimento anticorrosivo (epóxi/poliuretano) e embalagem final

Depoimentos e avaliações de clientes

Nossos clientes confiam na válvula plana PFF65-70 para desempenho em campos petrolíferos de alta pressão:

Operador de Petróleo e Gás do Oriente Médio : "As válvulas PFF65-70 funcionam perfeitamente em nossos poços HPHT de 70 MPa com gás ácido. Elas se integram perfeitamente com nossos equipamentos de cabeça de poço e alicates elétricos para tubos de óleo, sem problemas de manutenção em 18 meses de uso."
North American Drilling Company : "As máquinas de petróleo da Kaifa, especialmente a válvula plana PFF65-70, atendem aos nossos rígidos padrões de alta pressão. A operação manual é suave mesmo em nossas operações em climas frios."

FAQ (Perguntas Frequentes)

P: A válvula PFF65-70 pode ser usada para operações de abertura parcial (estrangulamento)?
R: Não, esta válvula foi projetada como uma válvula de corte apenas para uso totalmente aberto/fechado. A abertura parcial causará desgaste severo nas placas e vedações da guilhotina e poderá levar à falha sob alta pressão.
P: Qual frequência de manutenção é recomendada para o PFF65-70 em operações de alta pressão?
R: Para uso em alta pressão, inspecione as vedações a cada 1 mês e substitua-as a cada 12 meses; lubrifique o mecanismo de engrenagem a cada 4 semanas (ou 20 ciclos de operação).
P: O PFF65-70 é compatível com ferramentas de perfuração padrão e alicates para tubos de óleo?
R: Sim, a válvula foi projetada para corresponder a todas as ferramentas de perfuração padrão API 6A e alicates para tubos de óleo. Oferecemos ajuste de interface gratuito para equipamentos fora do padrão.
P: Qual é o prazo de entrega para modelos PFF65-70 padrão e personalizados?
R: Os modelos manuais padrão estão em estoque com entrega em 3 a 5 dias úteis; modelos personalizados (hidráulicos/anti-enxofre) têm um prazo de entrega de 4 a 8 semanas.
P: Vocês fornecem peças de reposição para a válvula de alta pressão PFF65-70?
R: Sim, temos em estoque todas as peças de reposição essenciais (vedações, placas de comporta, engrenagens) com opções de entrega global e garantia de disponibilidade de 5 anos.
