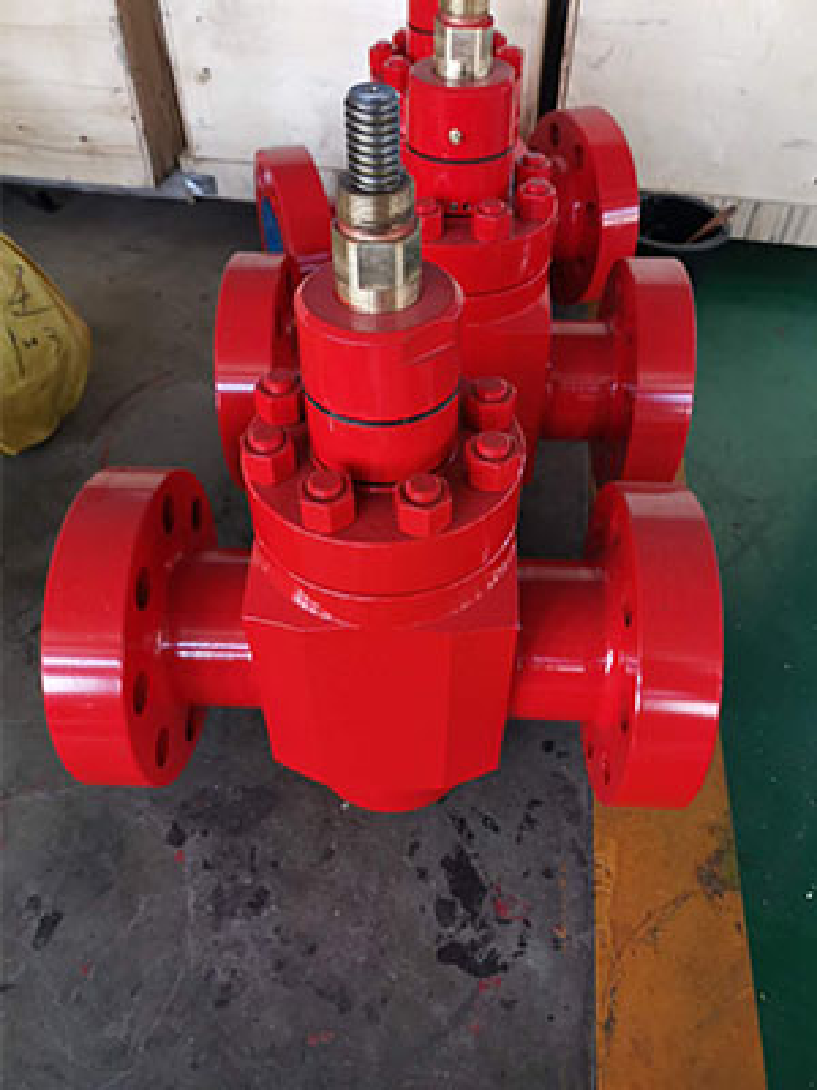

Válvula plana PFF80-35 - Máquinas de petróleo premium para operações em campos petrolíferos

Visão geral do produto

A válvula plana PFF80-35 (válvula de placa plana manual) é uma válvula de corte de alto desempenho projetada para sistemas de dutos críticos na indústria petrolífera. Acionado por operação manual, ele adota placas de porta paralelas (placas de porta plana) como componentes de abertura e fechamento do núcleo para abrir ou fechar totalmente passagens médias com precisão. Como um componente-chave do equipamento de cabeça de poço , esta válvula foi projetada para se destacar em condições de trabalho adversas, tornando-a uma parte essencial do seu portfólio de máquinas petrolíferas . Ao contrário das válvulas convencionais, a válvula plana PFF80-35 oferece vedação confiável e longa vida útil, mesmo ao manusear meios contendo partículas, substâncias viscosas ou operar sob condições de baixa pressão e grande calibre.

Especificações Técnicas

Modelo: PFF80-35
Tipo: Válvula manual de placa plana (válvula de corte)
Modo de operação: Acionamento manual
Componente principal: Placas de porta paralelas (placas de porta plana)
Classificação de pressão: 35MPa (compatível com os padrões API 6A)
Calibre aplicável: Calibre grande (personalizável de acordo com os requisitos)
Material: liga de aço de alta resistência (resistente à corrosão, resistente ao desgaste)
Desempenho de vedação: Vazamento zero sob pressão nominal

Características e vantagens do produto

Conformidade API 6A : Estritamente projetado e fabricado de acordo com os padrões API 6A, garantindo compatibilidade com os requisitos globais de equipamentos de campos petrolíferos.
Adaptabilidade robusta : Especialmente otimizada para meios contendo partículas, substâncias viscosas ou condições de trabalho de grande calibre e baixa pressão – uma vantagem importante em relação às válvulas padrão.
Construção Durável : Materiais de alta qualidade e usinagem de precisão reduzem o desgaste, prolongando a vida útil e reduzindo os custos de manutenção.
Fácil operação : O design de acionamento manual garante uma operação simples e intuitiva, mesmo em locais remotos de campos petrolíferos sem fonte de alimentação.
Compatibilidade integrada de cabeça de poço : Integra-se perfeitamente com sistemas padrão de cabeça de poço e ferramentas de perfuração, reduzindo o tempo e a complexidade da instalação.

Guia de uso passo a passo

Antes da instalação, inspecione a válvula quanto a danos e confirme a compatibilidade com o sistema de tubulação/cabeça de poço alvo.
Monte a válvula plana PFF80-35 na tubulação usando acessórios de conexão padrão para máquinas petrolíferas, garantindo vedação hermética em todas as juntas.
Para abertura: Gire o volante manual no sentido horário (ou anti-horário, conforme marcação) até que a placa da comporta esteja totalmente retraída, verificando a vazão do meio através dos manômetros.
Para fechamento: Gire o volante no sentido contrário até que a placa da comporta vede totalmente a passagem do meio; confirme vazamento zero por meio de inspeção visual ou teste de pressão.
Após o uso, limpe a superfície da válvula e lubrifique o mecanismo do volante/placa regularmente para manter o desempenho (recomendado a cada 3 meses para uso em alta frequência).

Cenários de aplicação

A válvula plana PFF80-35 é amplamente utilizada no setor de energia, com aplicações principais incluindo:

Exploração e produção de petróleo: sistemas de controle de cabeça de poço, oleodutos de transporte de petróleo bruto e instalações de armazenamento.
Indústria de gás natural: Tubulações de transmissão de gás e plantas de processamento (resistentes a meios gasosos corrosivos).
Indústria química: Manuseio de meios químicos viscosos ou contendo partículas em tubulações de baixa pressão e grande calibre.
Mineração e abastecimento/drenagem de água: Tubulações de lama e sistemas de água de grande fluxo (adaptáveis a ambientes de trabalho severos).
Operações de perfuração: Controle auxiliar para ferramentas de perfuração e sistemas de circulação de lama.

Benefícios para clientes

Economia de custos : A longa vida útil e os baixos requisitos de manutenção reduzem os custos operacionais totais em até 20% em comparação com as válvulas convencionais.
Eficiência Operacional : A abertura/fechamento rápido e a fácil integração com máquinas petrolíferas existentes minimizam o tempo de inatividade durante a manutenção do oleoduto.
Confiabilidade : A vedação com vazamento zero evita perdas médias e riscos ambientais, garantindo a conformidade com os padrões de segurança globais.
Versatilidade : A adaptabilidade a diversos meios/condições elimina a necessidade de vários tipos de válvulas, simplificando o gerenciamento de estoque.

Certificações e Conformidade

Nossa válvula plana PFF80-35 atende aos mais altos padrões da indústria para garantir acesso ao mercado global e segurança operacional:

Certificação API 6A (American Petroleum Institute) para equipamentos de cabeça de poço e árvores.
Certificação do sistema de gestão da qualidade ISO 9001.
Conformidade com os regulamentos internacionais de segurança e proteção ambiental em campos petrolíferos.

Opções de personalização

Oferecemos soluções sob medida para atender às suas necessidades operacionais específicas:

Personalização do calibre: Ajustes para caber em tamanhos de tubulação não padrão (faixa: 20 mm - 200 mm).
Personalização de materiais: Ligas especiais para meios altamente corrosivos (por exemplo, ambientes com gases ácidos).
Atualização do modo de operação: Acionamento pneumático/hidráulico opcional (substituir acionamento manual) para sistemas automatizados.
Tratamento de superfície: Revestimento anticorrosivo para ambientes offshore ou de campos petrolíferos de alta umidade.

FAQ (Perguntas Frequentes)

P: A válvula plana PFF80-35 pode ser usada com ferramentas de perfuração em ambientes de alta pressão?
R: A PFF80-35 é classificada para 35MPa (pressão baixa a média) – para aplicações de perfuração de alta pressão (>70MPa), recomendamos nossa série de válvula plana de alta pressão personalizada, que também é compatível com ferramentas de perfuração padrão.
P: Qual é a vida útil típica desta válvula em aplicações petrolíferas?
R: Com manutenção regular, a válvula plana PFF80-35 tem uma vida útil de 5 a 8 anos em condições padrão de campo petrolífero (mais longa para uso em baixa frequência).
P: A válvula é compatível com equipamentos de cabeça de poço existentes de outros fabricantes?
R: Sim – nosso projeto segue os padrões universais API 6A, garantindo compatibilidade com a maioria das marcas internacionais de cabeças de poço e máquinas de petróleo.
P: Quanto tempo leva para entregar válvulas personalizadas?
R: As válvulas padrão são enviadas dentro de 7 a 10 dias; pedidos personalizados levam de 2 a 4 semanas, dependendo da complexidade dos requisitos.
