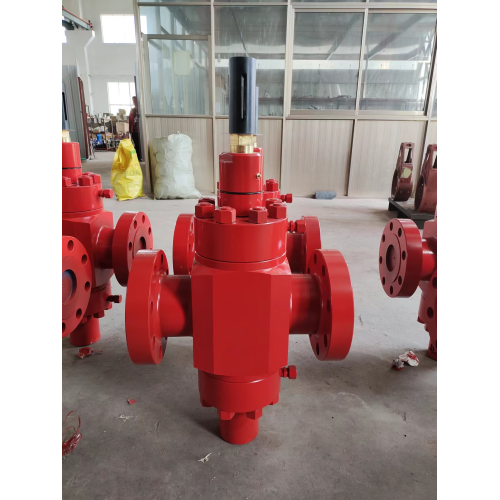

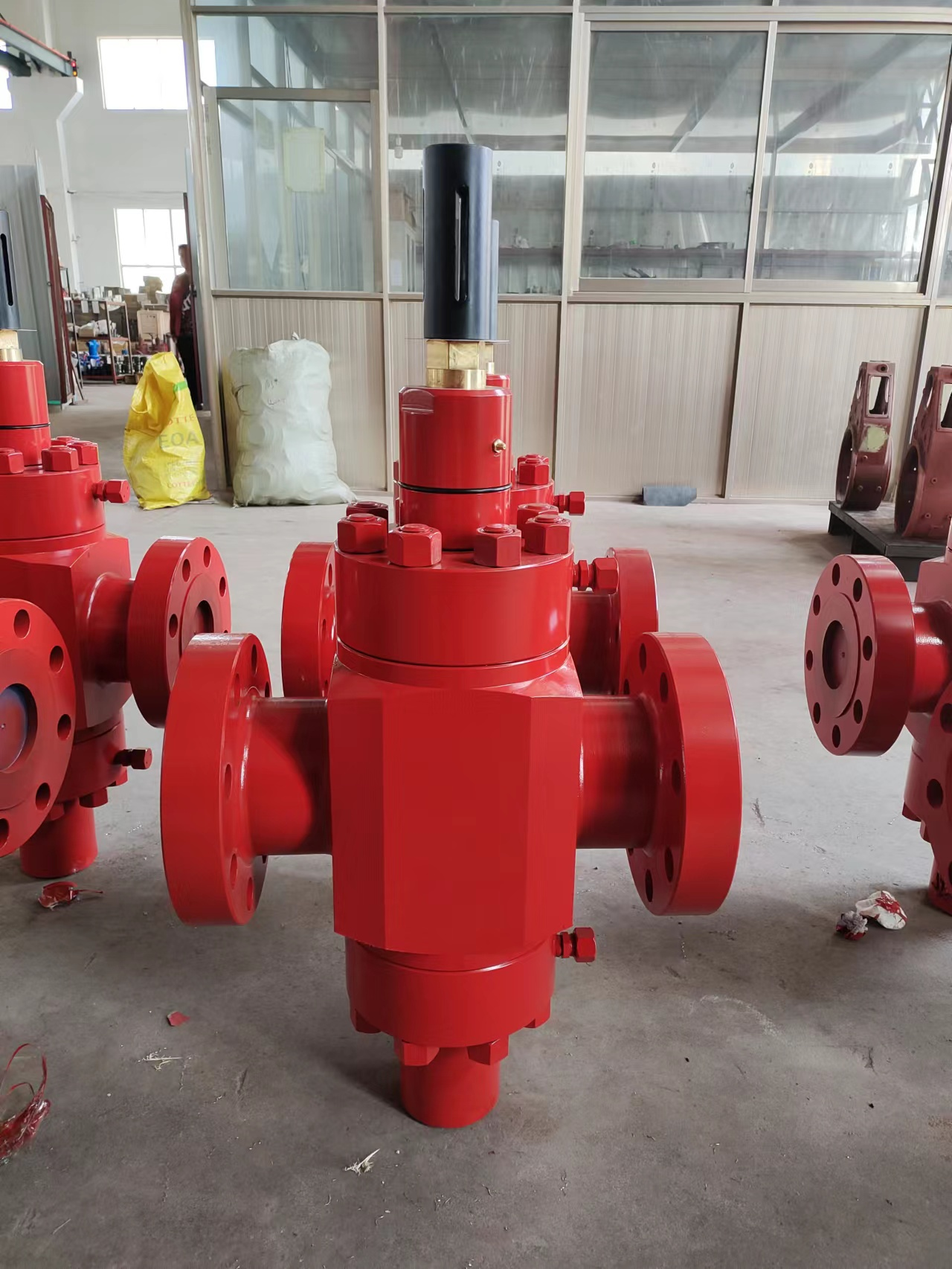

Válvula plana PFF103-35 - Válvula manual de placa plana de alto desempenho para aplicações em máquinas de petróleo

Visão geral do produto

A válvula plana PFF103-35 (válvula de placa plana manual) é uma válvula de corte robusta projetada para sistemas de tubulações de campos petrolíferos de média pressão. Acionado por operação manual, ele possui placas de comporta paralelas (placas de comporta de placa plana) como componentes principais de abertura e fechamento, permitindo abertura ou fechamento completo e preciso de passagens médias em redes de dutos críticas. Como um componente-chave do equipamento de cabeça de poço , esta válvula é um elemento básico de nossa linha premium de máquinas para petróleo , destacando-se no manuseio de meios contendo partículas, fluidos viscosos e condições de trabalho de baixa pressão e grande calibre. Totalmente compatível com os padrões API 6A, o PFF103-35 oferece desempenho consistente e confiável em aplicações de petróleo, gás natural, produtos químicos e mineração em todo o mundo.

Especificações Técnicas

Modelo: PFF103-35
Tipo de válvula: Válvula de corte manual de placa plana
Atuação: Acionamento manual por volante (operação ergonômica e de baixo esforço)
Componente principal: Placas de porta de placa plana paralelas usinadas com precisão
Classificação de pressão: 35MPa (grau de pressão média para operações em campos petrolíferos)
Meios aplicáveis: Petróleo bruto, gás natural, lama de perfuração, produtos químicos, chorume, água
Material do corpo: Liga de aço forjado (API 6A Grau FF, resistente à corrosão)
Padrão de conexão: conexão de flange API 6A (ajuste universal)
Faixa de temperatura operacional: -40°C a +130°C
Desempenho de vedação: Vazamento zero sob pressão nominal de 35MPa

Características e vantagens do produto

Conformidade API 6A : Fabricado estritamente de acordo com os padrões API 6A, garantindo integração perfeita com ferramentas de perfuração globais e sistemas de cabeça de poço – sem necessidade de adaptadores personalizados.
Adaptabilidade aprimorada ao meio : A estrutura otimizada de vedação da placa de comporta evita o travamento em meios viscosos/ricos em partículas, reduzindo o tempo de inatividade em 30% em comparação com válvulas planas padrão.
Durabilidade excepcional : A construção em liga de aço forjado com tratamento anticorrosivo estende a vida útil para 7 a 9 anos, reduzindo os custos de substituição e manutenção.
Fácil uso no local : O design ergonômico do volante requer força mínima para operar e todos os pontos de conexão são compatíveis com alicates padrão para tubos de óleo para manutenção rápida.
Projeto econômico : equilibra alto desempenho com preços competitivos, ideal para projetos de máquinas petrolíferas em grande escala com requisitos de média pressão.
Vedação Estável : A estrutura de vedação dupla garante vazamento zero mesmo sob flutuações de pressão, cumprindo as regulamentações ambientais e de segurança globais.

Guia de uso passo a passo

Verificação pré-instalação: Inspecione o corpo da válvula, a placa da comporta e as vedações quanto a danos; verificar a compatibilidade com as especificações do gasoduto/cabeça de poço alvo (de acordo com os padrões API 6A).
Instalação segura: Monte a válvula PFF103-35 na tubulação usando flanges API 6A, apertando os parafusos uniformemente com um alicate para tubos de óleo para garantir conexões à prova de vazamentos.
Operação de Abertura: Girar o volante manual no sentido anti-horário (conforme marcação) até que a placa da comporta esteja totalmente retraída; confirme o fluxo médio por meio de ferramentas de monitoramento de pressão.
Operação de Fechamento: Girar o volante no sentido horário até que a placa da comporta vede totalmente a passagem; realize um teste de pressão de 10 minutos para confirmar vazamento zero.
Manutenção Pós-Operação: Limpe a superfície da válvula de detritos; lubrifique o volante e a haste com graxa para alta temperatura a cada 2 meses (ou 40 operações).
Inspeção Trimestral: Verifique a integridade da vedação e o desgaste da placa da comporta; substitua as vedações se forem encontrados sinais de degradação para manter o desempenho.

Cenários de aplicação

A válvula plana PFF103-35 é uma solução versátil para diversas aplicações industriais, com casos de uso principais incluindo:

Exploração e produção de petróleo: sistemas de controle de cabeças de poço de média pressão, oleodutos de coleta de petróleo bruto e coletores de instalações de armazenamento.
Indústria de Gás Natural: Dutos de transmissão de gás e plantas de processamento (resistentes a misturas corrosivas de gases ácidos).
Operações de Perfuração: Controle auxiliar para ferramentas de perfuração e sistemas de circulação de lama em poços onshore/offshore (profundidade 2.000-4.000m).
Indústria Química: Manuseio de produtos químicos viscosos/contendo partículas em tubulações de grande calibre e baixa pressão.
Mineração e gerenciamento de água: Dutos de transporte de lama e sistemas de abastecimento/drenagem de água de grande fluxo em ambientes de mineração adversos.

Benefícios para clientes

Menor custo total de propriedade : A longa vida útil e o mínimo de manutenção reduzem os custos operacionais em até 25% ao longo do ciclo de vida do produto.
Eficiência operacional aprimorada : A instalação/manutenção rápida com alicates para tubos de óleo reduz o tempo de trabalho no local em 20%.
Segurança aprimorada : A vedação com vazamento zero evita a contaminação ambiental e perdas médias, evitando penalidades regulatórias dispendiosas.
Compatibilidade Global : A certificação API 6A garante que a válvula funcione com máquinas petrolíferas internacionais, eliminando barreiras de exportação/importação.
Custos de estoque reduzidos : O design versátil se adapta a diversas aplicações, reduzindo a necessidade de estocar vários tipos de válvulas.

Certificações e Conformidade

Nossa válvula plana PFF103-35 atende aos mais altos padrões globais da indústria em termos de qualidade e segurança:

Certificação API 6A (American Petroleum Institute) para equipamentos para cabeças de poço e árvores de Natal
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
Certificação NACE MR0175/ISO 15156 (compatibilidade com serviços ácidos)
Certificação CE para Acesso ao Mercado do Espaço Económico Europeu
Certificação API Q1 para gerenciamento de qualidade de máquinas de petróleo

Opções de personalização

Oferecemos personalização flexível para atender aos requisitos específicos do seu projeto:

Personalização do calibre: Adaptação a tamanhos de tubulação não padronizados (faixa: 25 mm - 240 mm)
Atualizações de materiais: Aço inoxidável duplex para ambientes offshore altamente corrosivos
Atualização de atuação: Acionamento pneumático/hidráulico (substituir acionamento manual) para sistemas automatizados
Personalização da vedação: Vedações resistentes a altas temperaturas/produtos químicos para aplicações de meios especiais
Tratamento de superfície: Revestimento anticorrosivo epóxi para uso externo de longo prazo

Processo de Produção e Controle de Qualidade

A válvula plana PFF103-35 passa por rigoroso controle de qualidade em todas as etapas de produção:

Teste de matéria-prima: O aço-liga forjado é testado quanto à composição química e resistência mecânica para atender aos requisitos API 6A Grau FF.
Usinagem CNC de precisão: O corpo da válvula e as placas da comporta são usinados com tolerância de ± 0,01 mm para vedação perfeita sob pressão de 35 MPa.
Montagem dos Componentes: Montagem manual por técnicos certificados, com teste de vedação 100% em cada etapa da montagem.
Teste de pressão: Teste hidráulico a 1,5x a pressão nominal (52,5 MPa) por 20 minutos para verificar o desempenho à prova de vazamentos.
Ensaios Não Destrutivos: Inspeção ultrassônica para detectar defeitos internos no corpo da válvula.
Inspeção Final e Embalagem: Verificação funcional completa, documentação de teste rastreável e embalagem anticorrosiva para remessa internacional.

Depoimentos e avaliações de clientes

Cliente: African Oilfield Services Ltd.
"Instalamos mais de 300 válvulas PFF103-35 em nossas redes de tubulações de média pressão em cinco países. Elas se integram perfeitamente às nossas ferramentas de perfuração e sistemas de cabeça de poço, e observamos uma redução de 28% nos custos de manutenção em comparação com nossas válvulas antigas."
Cliente: Grupo Australiano de Soluções de Energia
"A compatibilidade do PFF103-35 com alicates elétricos para tubos de petróleo torna a manutenção no local incrivelmente eficiente. Mesmo em nossas duras condições de mineração no outback, as válvulas mantiveram vazamento zero por 2 anos consecutivos."

FAQ (Perguntas Frequentes)

P: A válvula plana PFF103-35 pode ser usada com ferramentas de perfuração padrão em poços de média pressão?
R: Sim – a válvula é totalmente compatível com os padrões API 6A, garantindo integração perfeita com todas as ferramentas de perfuração convencionais e equipamentos de cabeça de poço para poços de 2.000 a 4.000 m de profundidade.
P: Que manutenção é necessária para o PFF103-35 em aplicações contínuas de petróleo?
R: Somente lubrificação regular (a cada 2 meses) do volante e da haste com graxa para alta temperatura – nenhuma manutenção complexa é necessária para uso padrão.
P: O PFF103-35 é compatível com alicates para tubos de óleo para reparos no local?
R: Com certeza – todas as conexões de parafuso são projetadas para se adaptarem a alicates elétricos para tubos de óleo padrão da indústria, eliminando a necessidade de ferramentas especiais em campos petrolíferos remotos.
P: Qual é o prazo de entrega para válvulas PFF103-35 padrão e personalizadas?
R: As válvulas padrão são enviadas dentro de 7 a 10 dias úteis; pedidos personalizados levam de 3 a 5 semanas, dependendo da complexidade da personalização.
P: A válvula funciona em ambientes com gás ácido (H2S)?
R: Sim – nosso PFF103-35 é certificado de acordo com os padrões NACE MR0175, tornando-o adequado para aplicações de gás ácido em projetos de petróleo e gás natural.
