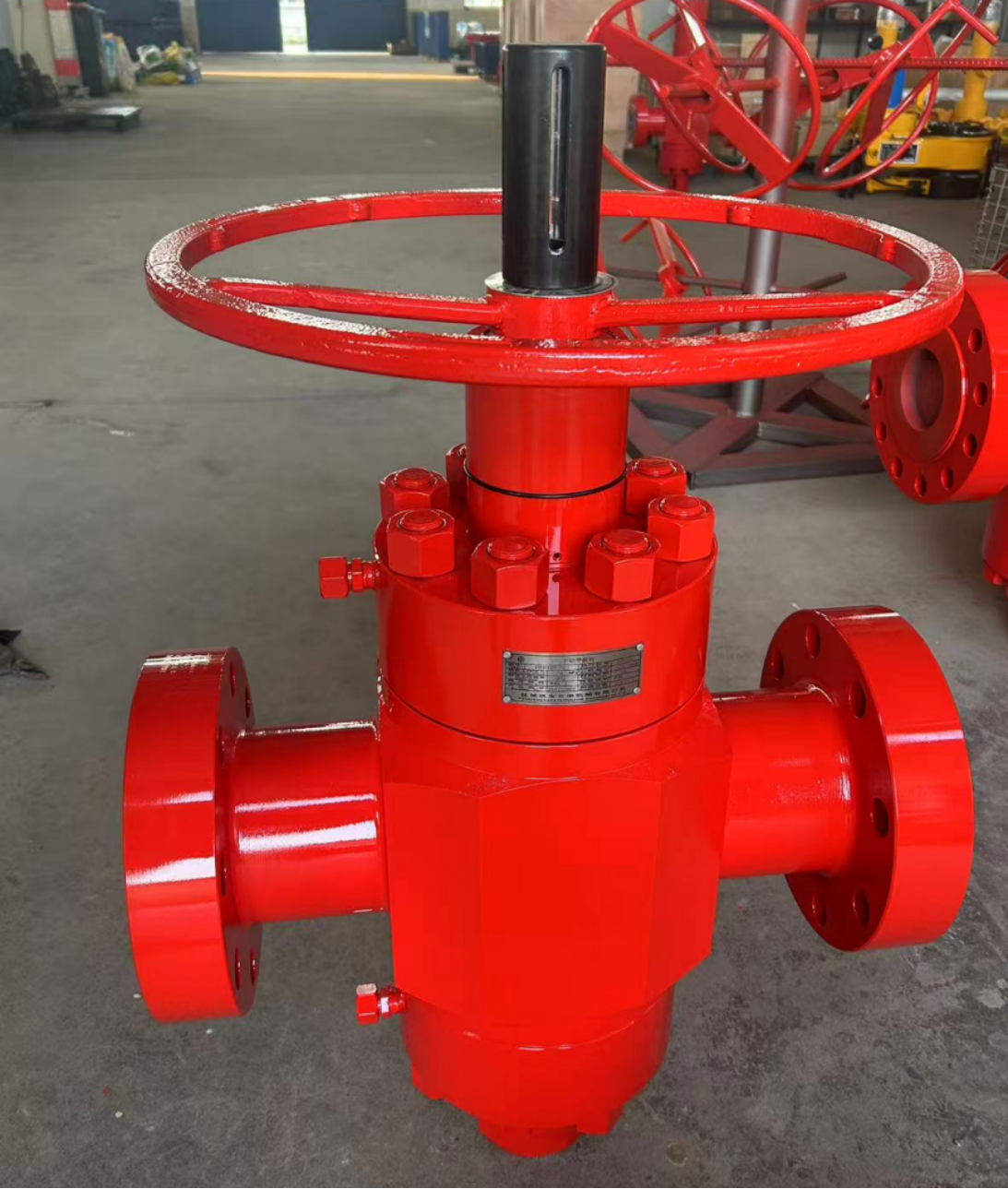

Válvula plana manual PFF103-70 - Válvula manual de placa plana de alta pressão para máquinas de petróleo premium

Visão geral do produto

A válvula plana manual PFF103-70 (válvula de placa plana manual) é uma válvula de corte de alto desempenho projetada para sistemas de dutos de campos petrolíferos de alta pressão. Acionado por operação manual, ele possui placas de comporta paralelas (placas de comporta de placa plana) como componentes principais de abertura e fechamento, permitindo abertura ou fechamento completo e preciso de passagens médias em redes de dutos críticas. Como componente central do equipamento de cabeça de poço , esta válvula é uma parte fundamental do nosso portfólio de máquinas profissionais para petróleo , destacando-se no manuseio de meios contendo partículas, fluidos viscosos e condições de trabalho de baixa pressão e grande calibre. Totalmente compatível com os padrões API 6A, o PFF103-70 oferece confiabilidade excepcional para projetos de petróleo de alta pressão, gás natural e dutos industriais em todo o mundo.

Especificações Técnicas

Modelo: PFF103-70
Tipo de válvula: Válvula de corte manual de placa plana
Método de atuação: Acionamento manual do volante (design ergonômico e de alto torque)
Componente principal: Placas de porta plana paralelas forjadas com precisão
Classificação de pressão: 70MPa (grau de alta pressão para operações em campos petrolíferos profundos)
Meios aplicáveis: Petróleo bruto, gás natural, lama de perfuração, produtos químicos, chorume, água
Material do corpo: Liga de aço forjado de alta resistência (API 6A Grau HH, resistente à corrosão)
Padrão de conexão: conexão de flange API 6A (compatibilidade universal)
Faixa de temperatura operacional: -45°C a +140°C
Desempenho de vedação: Vazamento zero sob pressão nominal de 70MPa

Características e vantagens do produto

Conformidade total com API 6A : Projetado e fabricado estritamente de acordo com os padrões API 6A, garantindo integração perfeita com ferramentas de perfuração globais e sistemas de cabeça de poço – sem necessidade de adaptadores personalizados.
Desempenho de alta pressão de 70 MPa : O projeto estrutural otimizado suporta pressões extremamente altas, ideal para exploração de petróleo e gás em poços profundos (4.000-6.000 m) - um diferencial importante das válvulas planas padrão.
Adaptabilidade de mídia superior : A estrutura especializada de vedação da placa de comporta evita o congestionamento em meios viscosos/ricos em partículas, reduzindo o tempo de inatividade não planejado em 35% em comparação com os concorrentes.
Durabilidade excepcional : A construção em liga de aço forjado com tratamento de superfície anticorrosivo estende a vida útil para 8 a 10 anos, reduzindo os custos de substituição e manutenção.
Fácil operação no local : O volante ergonômico requer força mínima para operar e todos os pontos de conexão são compatíveis com alicates padrão para tubos de óleo para manutenção rápida em campos petrolíferos remotos.
Sistema de vedação estável : O design de vedação dupla garante vazamento zero, mesmo sob flutuações de pressão, em conformidade com as regulamentações ambientais e de segurança de campos petrolíferos globais.

Guia de uso passo a passo

Verificação pré-instalação: Inspecione o corpo da válvula, a placa da comporta e as vedações quanto a danos; confirmar a compatibilidade com as especificações do gasoduto/cabeça de poço alvo (de acordo com os padrões API 6A).
Instalação segura: Monte a válvula PFF103-70 na tubulação usando flanges API 6A, apertando os parafusos uniformemente com um alicate para tubos de óleo para garantir conexões à prova de vazamentos.
Operação de Abertura: Girar o volante manual no sentido anti-horário (conforme marcação) até que a placa da comporta esteja totalmente retraída; verifique o fluxo médio por meio de equipamento de monitoramento de pressão.
Operação de Fechamento: Girar o volante no sentido horário até que a placa da comporta vede totalmente a passagem; realize um teste de pressão de 15 minutos para confirmar vazamento zero.
Manutenção Pós-Operação: Limpe a superfície da válvula de detritos; lubrifique o volante e a haste com graxa resistente a alta pressão a cada 1,5 meses (ou 30 operações).
Inspeção Mensal: Verifique a integridade da vedação e o desgaste da placa da comporta; substitua as vedações se forem encontrados sinais de degradação para manter o desempenho de alta pressão.

Cenários de aplicação

A válvula plana manual PFF103-70 é uma solução versátil para aplicações industriais de alta pressão, com casos de uso principais incluindo:

Exploração de petróleo: Sistemas de controle de cabeças de poço de alta pressão, oleodutos de transporte de petróleo bruto em poços profundos (4.000-6.000 m) e coletores de instalações de armazenamento.
Indústria de Gás Natural: Tubulações de transmissão de gás de alta pressão e plantas de processamento (resistentes a misturas corrosivas de gases ácidos).
Operações de Perfuração: Controle auxiliar para ferramentas de perfuração e sistemas de circulação de lama em poços de alta pressão onshore/offshore.
Indústria Química: Manuseio de produtos químicos de alta viscosidade/contendo partículas em tubulações de grande calibre sob pressão média a alta.
Mineração e gerenciamento de água: Dutos de transporte de polpa de alta pressão e sistemas de abastecimento/drenagem de água de grande fluxo em ambientes de mineração adversos.

Benefícios para clientes

Custos totais do ciclo de vida reduzidos : A longa vida útil e os requisitos mínimos de manutenção reduzem os custos operacionais em até 30% em comparação com as válvulas de alta pressão padrão.
Eficiência operacional aprimorada : A instalação e manutenção rápidas com alicates para tubos de óleo reduzem o tempo de trabalho no local em 25% em campos petrolíferos remotos.
Confiabilidade incomparável : A vedação com vazamento zero a 70 MPa evita perdas médias e riscos ambientais, evitando penalidades regulatórias dispendiosas.
Compatibilidade Global : A certificação API 6A garante integração perfeita com máquinas petrolíferas internacionais, eliminando barreiras de exportação/importação.
Inventário simplificado : O design versátil se adapta a diversas aplicações de alta pressão, reduzindo a necessidade de estocar vários tipos de válvulas.

Certificações e Conformidade

Nossa válvula plana manual PFF103-70 atende aos mais altos padrões globais da indústria em termos de qualidade e segurança:

Certificação API 6A (American Petroleum Institute) para equipamentos para cabeças de poço e árvores de Natal
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
Certificação NACE MR0175/ISO 15156 (compatibilidade de serviço ácido para ambientes H2S)
Certificação CE para Acesso ao Mercado do Espaço Económico Europeu
Certificação API Q1 para gerenciamento de qualidade de máquinas de petróleo

Opções de personalização

Oferecemos personalização flexível para atender aos requisitos específicos do seu projeto de alta pressão:

Personalização do calibre: Adaptação a tamanhos de tubulação não padrão (faixa: 30 mm - 280 mm)
Atualizações de materiais: aço inoxidável duplex/liga Inconel para ambientes corrosivos extremos
Atualização de atuação: Acionamento pneumático/hidráulico (substituir acionamento manual) para sistemas automatizados de cabeça de poço
Personalização da vedação: Vedações resistentes a altas temperaturas/produtos químicos para aplicações de meios especiais
Tratamento de superfície: Revestimento epóxi anticorrosivo para condições de campos petrolíferos offshore/marinhos

Processo de Produção e Controle de Qualidade

A válvula plana manual PFF103-70 passa por rigoroso controle de qualidade em todas as etapas de produção:

Teste de matéria-prima: O aço-liga forjado é testado quanto à composição química e resistência mecânica para atender aos requisitos API 6A Grau HH.
Usinagem CNC de precisão: O corpo da válvula e as placas da comporta são usinados com tolerância de ± 0,01 mm para vedação perfeita sob pressão de 70 MPa.
Montagem dos Componentes: Montagem manual por técnicos certificados, com teste de vedação de 100% em cada etapa da montagem.
Teste de alta pressão: Teste hidráulico a 1,5x a pressão nominal (105 MPa) por 30 minutos para verificar o desempenho à prova de vazamentos.
Testes Não Destrutivos: Inspeção por partículas ultrassônicas e magnéticas para detectar defeitos internos no corpo da válvula.
Inspeção Final e Embalagem: Verificação funcional completa, documentação de teste rastreável e embalagem anticorrosiva para remessa internacional.

Depoimentos e avaliações de clientes

Cliente: Middle East Oilfield Development Co., Ltd.
"Implantamos mais de 400 válvulas PFF103-70 em nossos projetos de poços profundos (5.000 m). Elas se integram perfeitamente com nossas ferramentas de perfuração e sistemas de cabeça de poço, e observamos uma redução de 32% nos custos de manutenção em comparação com nosso fornecedor anterior."
Cliente: Grupo Norte-Americano de Serviços de Energia
"A compatibilidade do PFF103-70 com alicates para tubos de óleo torna a manutenção no local incrivelmente eficiente. Mesmo sob pressão de 70 MPa, as válvulas mantiveram vazamento zero por 3 anos consecutivos em nossos campos de gás ácido."

FAQ (Perguntas Frequentes)

P: A válvula plana manual PFF103-70 pode ser usada com ferramentas de perfuração padrão em poços de alta pressão?
R: Sim – a válvula é totalmente compatível com os padrões API 6A, garantindo integração perfeita com todas as ferramentas de perfuração convencionais e equipamentos de cabeça de poço para poços de 4.000 a 6.000 m de profundidade.
P: Que manutenção é necessária para o PFF103-70 em operação contínua de alta pressão?
R: Somente lubrificação regular (a cada 1,5 meses) do volante e da haste com graxa resistente a alta pressão – nenhuma manutenção complexa é necessária para uso padrão.
P: O PFF103-70 é compatível com alicates para tubos de óleo para reparos no local?
R: Com certeza – todas as conexões de parafuso são projetadas para se adaptarem a alicates elétricos para tubos de óleo padrão da indústria, eliminando a necessidade de ferramentas especiais em campos petrolíferos remotos.
P: Qual é o prazo de entrega para válvulas PFF103-70 padrão e personalizadas?
R: As válvulas padrão são enviadas dentro de 7 a 10 dias úteis; pedidos personalizados levam de 4 a 6 semanas, dependendo da complexidade da personalização.
P: A válvula funciona em ambientes de gás ácido (H2S) com alta pressão?
R: Sim – nosso PFF103-70 é certificado de acordo com os padrões NACE MR0175, tornando-o totalmente adequado para aplicações de gás ácido em projetos de petróleo de alta pressão e gás natural.
