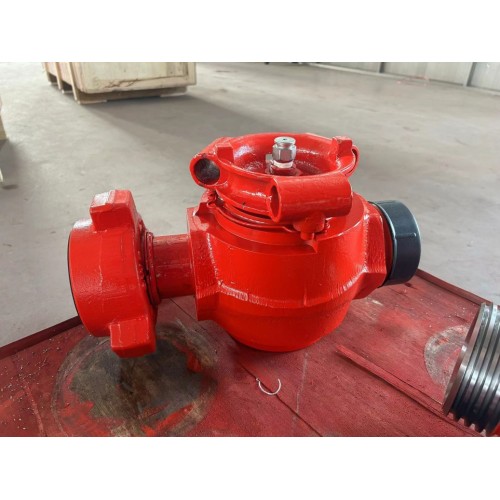

Válvula macho 1502SPM-35/70 de 2 polegadas

Válvula macho 1502SPM-35/70 de 2 polegadas - Máquinas de petróleo de alta pressão para coletores de cimentação e fraturamento de campos petrolíferos

Visão geral do produto

A válvula macho 1502SPM-35/70 de 2 polegadas é uma válvula industrial de alto desempenho da Yancheng Kaifa Petroleum Machinery Co., Ltd., um componente central em nosso portfólio de máquinas de petróleo projetada exclusivamente para operações de cimentação e fraturamento de campos petrolíferos de alta pressão. Como um componente de conexão indispensável para manifolds de alta pressão, esta válvula macho com classificação de pressão dupla (35MPa/70MPa) apresenta uma estrutura compacta, baixo torque operacional, abertura/fechamento rápido e fácil manutenção – tornando-a a válvula de controle ideal para cimentação e fraturamento de manifolds em campos petrolíferos onshore/offshore. Projetado com conexões de entrada/saída de união 1502 (personalizáveis ​​de acordo com as necessidades do cliente) e vedações metálicas cilíndricas de precisão entre o revestimento e o êmbolo, ele oferece desempenho de vedação confiável mesmo sob condições extremas de alta pressão, típicas de fluxos de trabalho de cimentação e fraturamento de cabeças de poço (compatível com sistemas de cabeça de poço padrão e ferramentas de perfuração ).

Especificações Técnicas

• Modelo: 1502SPM-35/70
• Tipo: Válvula macho de alta pressão para cimentação e fraturamento de campos petrolíferos
• Tamanho nominal: furo de 2 polegadas (50,8 mm) para fluxo de fluido de alta pressão
• Classificação de pressão: classificação dupla 35MPa (trabalho) / 70MPa (máximo) para aplicação flexível
• Classificação de pressão de ruptura: 210MPa (3x a pressão nominal máxima para redundância de segurança)
• Tipo de conexão: União 1502 (macho/fêmea) – personalizável para flanges API 6A ou conexões roscadas
• Projeto da vedação: Encaixe cilíndrico de metal com metal (revestimento e êmbolo) + inserção de vedação externa para vedação de camada dupla
• Material do corpo da válvula: Aço carbono forjado (A105) com revestimento anticorrosivo (compatível com NACE MR0175)
• Material do revestimento: Aço inoxidável endurecido (416) para resistência ao desgaste e ajuste preciso
• Torque operacional: ≤ 80 N·m (baixo torque para fácil operação manual)
• Temperatura operacional: -40°C a 180°C (adaptável a ambientes extremos de campos petrolíferos)
• Meios Compatíveis: Fluido de fraturamento, pasta de cimento, lama de perfuração, petróleo bruto, água de formação
• Tempo de abertura/fechamento: ≤ 5 segundos (operação rápida para desligamento de emergência)
• Padrão de projeto: API 6A (equipamento para cabeça de poço e árvore de Natal) + NACE MR0175 (anticorrosão)

Recursos do produto

• Flexibilidade de classificação de pressão dupla : O design de classificação dupla de 35MPa/70MPa elimina a necessidade de válvulas separadas para operações de cimentação/fraturamento de baixa/alta pressão, reduzindo os custos de estoque em 30% em comparação com válvulas macho de pressão única.
• Vedação metálica cilíndrica de precisão : O ajuste cilíndrico entre o corpo/revestimento da válvula e o êmbolo com inserção de vedação externa proporciona alta precisão de encaixe (±0,001 mm) e vedação confiável sem vazamento – fundamental para controle do coletor de alta pressão em cimentação/fraturamento.
• Design compacto e de baixo torque : A estrutura compacta economiza espaço em coletores de cabeça de poço lotados, enquanto o torque operacional ≤80 N·m permite fácil operação manual (sem necessidade de ferramentas elétricas), mesmo em condições adversas de campos petrolíferos.
• Operação rápida e desligamento de emergência : tempo de abertura/fechamento ≤5 segundos garante resposta rápida a picos de pressão ou cenários de emergência, minimizando riscos de segurança em operações de cimentação/fraturamento de alta pressão.
• Fácil manutenção : O revestimento modular e os componentes da vedação podem ser substituídos no local em 30 minutos (vs. mais de 2 horas para válvulas soldadas), reduzindo o tempo de inatividade para manutenção do coletor.
• Compatibilidade universal : as conexões de união 1502 integram-se perfeitamente com coletores de cabeça de poço padrão para campos petrolíferos, ferramentas de perfuração e equipamentos de cimentação/fraturamento - sem necessidade de adaptadores personalizados.
• Materiais resistentes ao desgaste : O revestimento de aço inoxidável 416 endurecido resiste à abrasão da pasta de cimento/propantes de fluido de fraturamento, estendendo a vida útil para mais de 10.000 operações (vs. 5.000 para válvulas macho padrão).
• Conformidade com API 6A e NACE MR0175 : A conformidade total com API 6A (equipamento de cabeça de poço) e NACE MR0175 (anticorrosão para ambientes ácidos) garante conformidade regulatória global de campos petrolíferos e elimina riscos de falha em condições corrosivas.

Etapas de instalação e operação

1. Preparação Pré-Instalação: Inspecione os componentes da válvula (corpo, camisa, êmbolo, vedações) quanto a danos; verifique a compatibilidade da união 1502 com as conexões do coletor e a classificação de pressão correspondente à operação pretendida (35MPa/70MPa).
2. Instalação da conexão: Alinhe a união 1502 da válvula com a conexão do coletor, aperte a porca de união com o torque calibrado (1200 N·m) usando uma chave dinamométrica para garantir vedação sem vazamentos (não aperte demais para evitar danos à rosca).
3. Verificação da vedação: Realize um teste hidrostático de baixa pressão (5MPa) para confirmar que não há vazamento nas conexões e no corpo da válvula antes da operação em alta pressão.
4. Calibração de Operação: Teste a abertura/fechamento manual para confirmar o movimento suave (torque ≤80 N·m) e registre o tempo de abertura/fechamento (deve ser ≤5 segundos).
5. Integração com Manifold: Conecte a válvula ao sistema manifold de cimentação/fraturamento; garantir o alinhamento com o equipamento de monitoramento de pressão da cabeça do poço para rastreamento de pressão em tempo real.
6. Teste de alta pressão: Realize testes hidrostáticos a 1,5x a pressão nominal (52,5 MPa para classificação de 35 MPa / 105 MPa para classificação de 70 MPa) por 60 minutos para validar o desempenho da vedação.
7. Implantação Operacional: Marcar claramente as posições abertas/fechadas para os operadores no local; confirme a compatibilidade com válvulas associadas e sistemas de desligamento de emergência no coletor.

Cenários de aplicação

Nossa válvula macho 1502SPM-35/70 de 2 polegadas foi projetada para aplicações de cimentação e fraturamento de campos petrolíferos de alta pressão em todo o mundo, incluindo:

• Operações de cimentação de campos petrolíferos onshore/offshore (cimentação primária de baixa pressão de 35 MPa / cimentação por compressão de alta pressão de 70 MPa)
• Coletores de fraturamento hidráulico de óleo/gás de xisto (controle de fluido de fraturamento de alta pressão de 70MPa)
• Sistemas coletores de cabeça de poço (controle de fluxo para lama de perfuração e fluido de formação durante a conclusão do poço)
• Operações de acidificação e estimulação (controle resistente à corrosão de fluidos ácidos em ambientes de poços ácidos)
• Reestimulação de poços maduros (fraturamento de média pressão de 35MPa para recuperação aprimorada de petróleo)
• Unidades de fraturamento móveis (design compacto ideal para sistemas coletores montados em skids)

Benefícios para clientes

• Economia de custos devido ao projeto de pressão dupla : Elimina a necessidade de estocar válvulas macho separadas de 35 MPa/70 MPa, reduzindo os custos de estoque em 30% e a complexidade de aquisição para empresas de serviços em campos petrolíferos.
• Tempo de inatividade minimizado : Manutenção rápida no local (substituição do revestimento/vedação em 30 minutos) e operação de ≤5 segundos reduzem o tempo não produtivo (NPT) em 40% em comparação com válvulas de alta pressão padrão.
• Segurança e confiabilidade aprimoradas : A vedação metálica com vazamento zero e o rápido desligamento de emergência reduzem o risco de vazamentos de fluidos de alta pressão, em conformidade com os regulamentos globais de segurança em campos petrolíferos (OSHA, API).
• Durabilidade a longo prazo : O revestimento de aço inoxidável 416 resistente ao desgaste estende a vida útil para mais de 10.000 operações, reduzindo a frequência de substituição e as despesas de capital em 50% em 5 anos.
• Compatibilidade universal : 1502 conexões de união cabem em máquinas petrolíferas padrão (cabeças de poço, coletores, ferramentas de perfuração), eliminando custos de engenharia personalizados para integração de sistemas.
• Baixos custos operacionais : A operação manual (sem necessidade de fonte de alimentação) e os baixos requisitos de manutenção reduzem os custos operacionais anuais em 35% em comparação com as válvulas automatizadas de alta pressão.

Certificações e Conformidade

Para garantir a conformidade global de qualidade e segurança para aplicações em campos petrolíferos de alta pressão, a válvula macho 1502SPM-35/70 de 2 polegadas possui as seguintes certificações oficiais:

• Certificação API 6A (equipamento para cabeça de poço e árvore de Natal – total conformidade para válvulas de alta pressão para campos petrolíferos)
• Certificação NACE MR0175 (anticorrosão para ambientes ácidos de campos petrolíferos com H₂S/CO₂)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 (controle de qualidade da produção ponta a ponta)
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos)
• Certificação API 16C (para compatibilidade do sistema de desligamento de emergência em manifolds de alta pressão)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos específicos de válvula macho de alta pressão:

• Personalização da conexão: flanges API 6A, conexões rosqueadas (NPT/BSP) ou de união personalizada (além da união 1502)
• Personalização da classificação de pressão: até 105 MPa para operações de fraturamento de ultra-alta pressão (variante 1502SPM-105)
• Personalização de material: liga Hastelloy C276 para ambientes ultra-ácidos (H₂S >30%) ou Inconel 718 para aplicações de alta temperatura
• Atualização de Automação: Sistema de atuação pneumático/hidráulico para operação remota (compatível com sistemas SCADA)
• Personalização da vedação: vedações Viton/FKM para controle de fluidos em alta temperatura ou vedações PTFE para compatibilidade química

Processo de Produção

Nossas válvulas macho 1502SPM-35/70 de 2 polegadas passam por um rigoroso processo de produção e controle de qualidade de 11 etapas para garantir desempenho de alta pressão:

1. Validação de matéria-prima: Aço carbono A105 forjado (corpo da válvula) e aço inoxidável 416 (revestimento) testados quanto à resistência à tração e resistência à corrosão (em conformidade com NACE MR0175).
2. Usinagem CNC de precisão: Corpo da válvula (furo de 2 polegadas) e conexões de união 1502 usinadas com tolerância de ±0,001 mm para conformidade com API 6A.
3. Usinagem de encaixe do revestimento: revestimento de aço inoxidável 416 usinado para corresponder às dimensões do êmbolo com precisão de ajuste de ± 0,001 mm.
4. Tratamento térmico: Corpo da válvula e êmbolo tratados termicamente para aumentar a resistência à pressão de 70MPa.
5. Revestimento anticorrosivo: Revestimento epóxi multicamadas aplicado ao corpo da válvula (compatível com NACE MR0175) para proteção de ambientes ácidos.
6. Montagem dos Componentes: Camisa, êmbolo, vedações e manopla de operação montadas por técnicos certificados para garantir operação com baixo torque (≤80 N·m).
7. Teste hidrostático: 100% de teste a 1,5x a pressão nominal (52,5 MPa/105 MPa) por 60 minutos para validar a vedação de vazamento zero.
8. Teste de torque e operação: Verifique o torque operacional ≤80 N·m e o tempo de abertura/fechamento ≤5 segundos para operação manual.
9. Teste de durabilidade da vedação: Teste cíclico (mais de 10.000 ciclos de abertura/fechamento) para validar a resistência ao desgaste da vedação e do revestimento.
10. Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional.
11. Certificação e embalagem: Rotulagem API 6A, embalagem resistente à corrosão e documentação completa de certificação incluída.

Depoimentos e avaliações de clientes

North American Fracturing Services Inc .: "As válvulas macho 1502SPM-35/70 foram usadas em mais de 500 manifolds de fraturamento por 6 anos, com zero vazamento ou falha de vedação. Sua classificação de pressão dupla reduziu nossos custos de estoque em 30%, e a manutenção no local leva apenas 30 minutos – uma enorme economia de tempo."

Middle East Cementing & Well Completion Co .: "Escolhemos essas válvulas por sua conformidade com API 6A e design de baixo torque. Mesmo em operações de cimentação por compressão de alta pressão de 70 MPa, nossa equipe pode operá-las manualmente com facilidade, e o revestimento NACE MR0175 resistiu à corrosão ácida por 5 anos de operação."

FAQ (Perguntas Frequentes)

• P: O que torna a 1502SPM-35/70 diferente das válvulas macho padrão de 2 polegadas para campos petrolíferos?
  R: A 1502SPM-35/70 apresenta classificações de pressão duplas de 35 MPa/70 MPa, vedação de metal cilíndrica de precisão (ajuste de ± 0,001 mm) e baixo torque ≤ 80 N·m – projetada especificamente para cimentação/fraturamento versus válvulas macho genéricas para campos petrolíferos (pressão única, torque mais alto).
• P: O 1502SPM-35/70 pode ser usado em ambientes de campos petrolíferos ultra-ácidos (H₂S >30%)?
  R: Sim - oferecemos personalização da liga Hastelloy C276 (certificada NACE MR0175) para evitar trincas por corrosão sob tensão por sulfeto (SSCC) em operações de cimentação/fraturamento ultra-ácidas de alta pressão.
• P: O 1502SPM-35/70 é compatível com coletores de cabeça de poço e ferramentas de perfuração padrão?
  R: Com certeza – suas conexões de união 1502 integram-se perfeitamente com máquinas petrolíferas padrão, incluindo coletores de cabeça de poço, ferramentas de perfuração e equipamentos de cimentação/fraturamento, sem a necessidade de adaptadores personalizados.
• P: Que manutenção é necessária para o 1502SPM-35/70 após uso prolongado?
  A: Inspeção visual trimestral de vedações/conexões; substituição do revestimento/vedação a cada 10.000 operações (ou 2 anos) – tudo pode ser feito no local em 30 minutos com ferramentas básicas.
• P: Qual é o prazo de entrega para válvulas macho 1502SPM-35/70 padrão e personalizadas?
  R: Os modelos padrão são enviados em 20 dias; versões personalizadas (atualizações de alta pressão/Hastelloy) levam de 30 a 40 dias, dependendo da complexidade da personalização.
