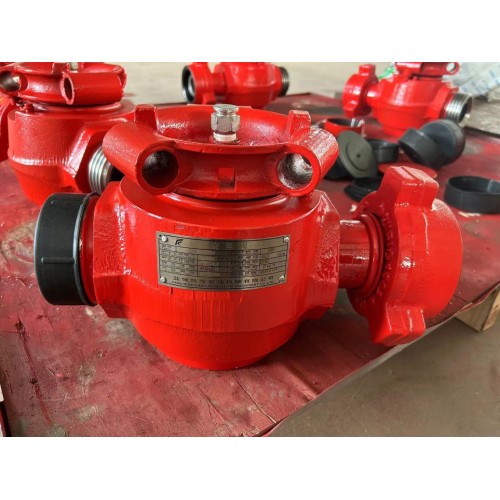

Válvula macho 1502SPM-105 de 2 polegadas

Válvula macho 1502SPM-105 de 2 polegadas - Máquinas de petróleo de ultra-alta pressão para coletores de cimentação e fraturamento de campos petrolíferos

Visão geral do produto

A válvula macho 1502SPM-105 de 2 polegadas é uma válvula de ultra-alta pressão líder do setor da Yancheng Kaifa Petroleum Machinery Co., Ltd., um componente principal em nosso portfólio de máquinas de petróleo projetada para operações extremas de cimentação e fraturamento de campos petrolíferos. Como um componente de conexão crítico para manifolds de ultra-alta pressão, esta válvula macho com classificação de 105 MPa apresenta uma estrutura compacta, baixo torque operacional, abertura/fechamento rápido e fácil manutenção – tornando-a o padrão ouro para válvulas de controle em manifolds de cimentação e fraturamento de ultra-alta pressão em campos petrolíferos onshore/offshore. Projetado com conexões de entrada/saída de união 1502 (personalizáveis ​​de acordo com as necessidades do cliente) e vedações metálicas cilíndricas de precisão entre o revestimento e o êmbolo, ele oferece desempenho de vedação incomparável mesmo sob condições de pressão extrema de 105 MPa (compatível com sistemas de cabeça de poço de alta pressão e ferramentas de perfuração para operações de poços ultraprofundos).

Especificações Técnicas

• Modelo: 1502SPM-105
• Tipo: Válvula macho de ultra-alta pressão para cimentação e fraturamento de campos petrolíferos
• Tamanho nominal: furo de 2 polegadas (50,8 mm) otimizado para fluxo de fluido de ultra-alta pressão
• Classificação de pressão de trabalho: 105MPa (grau de pressão ultra-alta para fraturamento/cimentação extremos)
• Classificação de pressão de ruptura: 315MPa (3x pressão nominal para máxima redundância de segurança)
• Tipo de conexão: União 1502 (macho/fêmea) – personalizável para flanges API 6A Grau X ou conexões roscadas
• Projeto da vedação: Ajuste cilíndrico triplo de metal com metal (corpo da válvula/revestimento/êmbolo) + inserção de vedação externa reforçada
• Material do corpo da válvula: liga de aço forjado de níquel-cromo-molibdênio (compatível com NACE MR0175 para ambientes ácidos)
• Material do revestimento: liga Inconel 718 endurecida para resistência ao desgaste/abrasão sob pressão ultra-alta
• Torque operacional: ≤ 90 N·m (torque baixo para fácil operação manual, apesar da classificação de pressão ultra-alta)
• Temperatura operacional: -40°C a 200°C (adaptável a ambientes petrolíferos de ultra-alta pressão extrema)
• Meios Compatíveis: Fluido de fraturamento de alta viscosidade, pasta de cimento com propantes, fluidos acidificantes, petróleo bruto
• Tempo de abertura/fechamento: ≤ 5 segundos (operação rápida para desligamento de emergência em cenários de pressão ultra-alta)
• Padrão de Projeto: API 6A Grau X (equipamento de cabeça de poço) + NACE MR0175 (anticorrosão para fluidos ácidos)

Recursos do produto

• Classificação de pressão ultra-alta de 105 MPa : projetada para suportar pressão de trabalho de 105 MPa (pressão de ruptura de 315 MPa) – ideal para fraturamento/cimentação de poços ultraprofundos, superando válvulas macho padrão de 35/70 MPa em ambientes de extrema pressão.
• Vedação tripla de metal de precisão : O encaixe cilíndrico triplo metal com metal (precisão de ± 0,0005 mm) entre o corpo/revestimento/êmbolo da válvula com vedações externas reforçadas proporciona desempenho de vazamento zero – crítico para controle do coletor de pressão ultra-alta.
• Design compacto de baixo torque : torque operacional ≤90 N·m permite fácil operação manual (sem necessidade de ferramentas elétricas), apesar da classificação de pressão ultra-alta; a estrutura compacta economiza espaço em coletores de cabeça de poço lotados de ultra-alta pressão.
• Operação de emergência rápida : tempo de abertura/fechamento ≤5 segundos garante resposta rápida a picos de pressão ou desligamentos de emergência, minimizando riscos de segurança em operações de fraturamento/cimentação de 105MPa.
• Fácil manutenção no local : O revestimento modular e os componentes de vedação podem ser substituídos no local em 45 minutos (vs. 3+ horas para válvulas soldadas de ultra-alta pressão), reduzindo o tempo não produtivo (NPT) para manutenção do coletor.
• Compatibilidade universal : as conexões de união 1502 integram-se perfeitamente com coletores de cabeça de poço de ultra-alta pressão padrão, ferramentas de perfuração e equipamentos de fraturamento – sem necessidade de adaptadores personalizados para integração do sistema.
• Construção em liga resistente ao desgaste : O revestimento Inconel 718 resiste à abrasão do fluido de fraturamento carregado de propante, estendendo a vida útil para mais de 15.000 operações (vs. 5.000 para revestimentos de liga padrão).
• Conformidade global : A certificação completa API 6A Grau X e NACE MR0175 garante a conformidade com as regulamentações internacionais de campos petrolíferos de ultra-alta pressão, eliminando barreiras de importação/operação em todo o mundo.

Etapas de instalação e operação

1. Preparação Pré-Instalação: Inspecione todos os componentes da válvula (corpo, camisa, êmbolo, vedações) quanto a defeitos; verifique a compatibilidade da união 1502 com conexões múltiplas de pressão ultra-alta e confirme a conformidade do material com NACE MR0175 (se for usado em ambientes ácidos).
2. Conexão com torque controlado: Alinhe a união 1502 da válvula com o coletor, aperte a porca de união com o torque calibrado (1500 N·m) usando uma chave de torque calibrada – o aperto excessivo danificará as roscas e comprometerá a vedação.
3. Teste de vazamento em baixa pressão: Realize um teste hidrostático de 10 MPa para confirmar que não há vazamento nas conexões e no corpo da válvula antes da operação em pressão ultra-alta.
4. Validação de Operação: Teste a abertura/fechamento manual para confirmar o movimento suave (torque ≤90 N·m) e registrar o tempo de abertura/fechamento (deve ser ≤5 segundos).
5. Integração do sistema: Conecte a válvula ao coletor de fraturamento/cimentação de ultra-alta pressão; link para sistemas de monitoramento de pressão de cabeça de poço para rastreamento de pressão de 105 MPa em tempo real.
6. Teste de pressão ultra-alta: realize testes hidrostáticos a 1,5x a pressão nominal (157,5 MPa) por 90 minutos para validar o desempenho da vedação sob pressão extrema.
7. Marcação Operacional: Marcar claramente as posições abertas/fechadas para operadores no local; confirmar a compatibilidade com sistemas de desligamento de emergência no coletor de ultra-alta pressão.

Cenários de aplicação

Nossa válvula macho 1502SPM-105 de 2 polegadas foi projetada para operações extremas em campos petrolíferos de ultra-alta pressão em todo o mundo, incluindo:

• Fraturamento de poço ultraprofundo (profundidade >4000m, fraturamento hidráulico de ultra-alta pressão de 105MPa para óleo/gás de xisto)
• Cimentação por compressão de alta pressão para reparo da integridade do poço (pressão de 105 MPa para vedar fraturas ultraprofundas do poço)
• Coletores de fraturamento offshore de ultra-alta pressão (projeto de liga resistente à corrosão para ambientes marinhos ácidos)
• Acidificação e estimulação de reservatórios de ultra-alta pressão (controle de fluidos ácidos em ambientes de poços ácidos)
• Sistemas coletores de cabeça de poço de ultra-alta pressão (controle de fluxo para lama de perfuração em completação de poço ultraprofundo)
• Unidades móveis de fraturamento de ultra-alta pressão (design compacto ideal para sistemas coletores montados em skid)

Benefícios para clientes

• Capacidade de pressão extrema : a classificação de 105 MPa elimina a necessidade de válvulas personalizadas de ultra-alta pressão, reduzindo os custos de engenharia em 40% em comparação com componentes de manifold personalizados.
• Tempo de inatividade minimizado : manutenção no local de 45 minutos e operação de emergência de ≤5 segundos reduzem o tempo não produtivo (NPT) em 50% em operações de fraturamento/cimentação de ultra-alta pressão.
• Segurança incomparável : A vedação tripla de metal com vazamento zero e a classificação de pressão de ruptura 3x (315 MPa) eliminam o risco de vazamentos de fluidos de ultra-alta pressão, em conformidade com rígidos padrões de segurança globais (OSHA, API).
• Durabilidade a longo prazo : O revestimento Inconel 718 estende a vida útil para mais de 15.000 operações, reduzindo a frequência de substituição e as despesas de capital em 60% ao longo de 5 anos em comparação com válvulas macho padrão.
• Compatibilidade universal : 1502 conexões de união se adaptam a máquinas petrolíferas padrão (cabeças de poço, ferramentas de perfuração), eliminando custos de adaptadores personalizados para atualizações de sistemas de ultra-alta pressão.
• Baixos custos operacionais : A operação manual (sem necessidade de fonte de alimentação) e manutenção mínima reduzem os custos operacionais anuais em 40% em comparação com válvulas automatizadas de ultra-alta pressão.

Certificações e Conformidade

Para garantir qualidade global e conformidade de segurança para aplicações em campos petrolíferos de ultra-alta pressão, a válvula macho 1502SPM-105 de 2 polegadas possui as seguintes certificações oficiais:

• Certificação API 6A Grau X (conformidade total para cabeças de poço de ultra-alta pressão e válvulas múltiplas)
• Certificação NACE MR0175 (anticorrosão para ambientes ácidos de campos petrolíferos com H₂S/CO₂)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 (controle de qualidade da produção ponta a ponta)
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos de ultra-alta pressão)
• Certificação API 16C (para compatibilidade do sistema de desligamento de emergência em manifolds de ultra-alta pressão)
• Certificação ASME B31.4 (em conformidade com os padrões de segurança de dutos para transporte de fluidos em ultra-alta pressão)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos específicos de válvula macho de ultra-alta pressão:

• Personalização da conexão: flanges API 6A Grau X, roscadas (NPT/BSP) ou conexões de união personalizadas (além da união 1502)
• Personalização da classificação de pressão: até 140 MPa para fraturamento de ultra-alta pressão extrema (variante 1502SPM-140)
• Personalização de material: Liga Hastelloy C276 para ambientes ultra-ácidos (H₂S >30%) ou liga de titânio para aplicações de alta temperatura e ultra-alta pressão
• Atualização de automação: Sistema de atuação hidráulica/pneumática com integração SCADA remota para operações de manifold não tripuladas
• Personalização da vedação: vedações cerâmicas de alta temperatura (até 250°C) ou vedações PEEK resistentes a produtos químicos para acidificar fluidos

Processo de Produção

Nossas válvulas macho 1502SPM-105 de 2 polegadas passam por um rigoroso processo de produção e controle de qualidade de 12 etapas para garantir desempenho de pressão ultra-alta:

1. Validação de matéria-prima: Liga de aço forjado de níquel-cromo-molibdênio (corpo da válvula) e Inconel 718 (revestimento) testados quanto à resistência à tração e resistência à corrosão (em conformidade com NACE MR0175).
2. Usinagem CNC de precisão: Corpo da válvula (furo de 2 polegadas) e conexões de união 1502 usinadas com tolerância de ± 0,0005 mm para conformidade com API 6A Grau X.
3. Usinagem de encaixe do revestimento: O revestimento Inconel 718 usinado para corresponder às dimensões do êmbolo com precisão de ajuste de ±0,0005 mm (crítico para vedação de pressão ultra-alta).
4. Tratamento térmico: Corpo da válvula e êmbolo tratados termicamente para aumentar a resistência à pressão de 105 MPa e durabilidade à fadiga.
5. Revestimento anticorrosão: Revestimento cerâmico multicamadas aplicado ao corpo da válvula (compatível com NACE MR0175) para proteção de ambientes ácidos de ultra-alta pressão.
6. Conjunto de componentes: Revestimento, êmbolo, vedações triplas e alavanca de operação montados por técnicos experientes certificados para garantir operação com torque ≤90 N·m.
7. Teste hidrostático: teste 100% a 157,5 MPa (1,5x pressão nominal) por 90 minutos para validar a vedação de vazamento zero sob pressão ultra-alta.
8. Teste de torque e operação: Verifique o torque operacional ≤90 N·m e o tempo de abertura/fechamento ≤5 segundos para operação manual.
9. Teste de durabilidade da vedação: Teste cíclico (mais de 15.000 ciclos de abertura/fechamento) para validar a resistência ao desgaste da vedação e do revestimento com fluido carregado de propante.
10. Amostragem de pressão de ruptura: Teste de amostra a 315 MPa para validar a resistência à pressão extrema (de acordo com os padrões API 6A Grau X).
11. Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional para aplicações de ultra-alta pressão.
12. Certificação e embalagem: Rotulagem API 6A Grau X, embalagem resistente à corrosão e documentação de certificação completa incluída.

Depoimentos e avaliações de clientes

North American Ultra-Deep Fracturing Inc .: "As válvulas macho 1502SPM-105 foram usadas em mais de 300 manifolds de fraturamento de poços ultraprofundos por 7 anos, com zero falhas de vedação ou vazamentos a 105 MPa. A manutenção no local leva apenas 45 minutos, reduzindo nosso tempo de inatividade em 50% em comparação com as válvulas da concorrência."

Middle East Ultra-High-Pressure Well Services Co .: "Escolhemos essas válvulas por sua conformidade com API 6A Grau X e certificação NACE MR0175. Mesmo em operações de cimentação por compressão ultra-ácida de 105 MPa, o revestimento Inconel resistiu à corrosão e ao desgaste por 6 anos de uso contínuo."

FAQ (Perguntas Frequentes)

• P: O que torna a 1502SPM-105 diferente das válvulas macho padrão de 2 polegadas para campos petrolíferos?
  R: O 1502SPM-105 é classificado para pressão ultra-alta de 105 MPa (vs. 35/70 MPa para válvulas padrão), possui vedação tripla de metal (ajuste de ± 0,0005 mm) e revestimento Inconel 718 - projetado exclusivamente para fraturamento/cimentação de poços ultraprofundos vs. válvulas macho genéricas para campos petrolíferos.
• P: O 1502SPM-105 pode ser usado em ambientes de campos petrolíferos ultra-ácidos (H₂S >30%)?
  R: Sim - oferecemos personalização da liga Hastelloy C276 (certificada NACE MR0175) para evitar trincas por corrosão sob tensão por sulfeto (SSCC) em operações ultra-ácidas de 105MPa.
• P: O 1502SPM-105 é compatível com coletores de cabeça de poço e ferramentas de perfuração padrão?
  R: Com certeza – suas conexões de união 1502 integram-se perfeitamente com máquinas petrolíferas padrão, incluindo coletores de cabeça de poço de ultra-alta pressão, ferramentas de perfuração e equipamentos de fraturamento, sem a necessidade de adaptadores personalizados.
• P: Que manutenção é necessária para o 1502SPM-105 após uso prolongado em pressão ultra-alta?
  A: Inspeção visual semestral de vedações/conexões; substituição do revestimento/vedação a cada 15.000 operações (ou 3 anos) – tudo pode ser feito no local em 45 minutos com ferramentas básicas especializadas.
• P: Qual é o prazo de entrega para válvulas macho 1502SPM-105 padrão e personalizadas?
  R: Os modelos padrão são enviados em 25 dias; versões personalizadas (atualizações de alta pressão/Hastelloy) levam de 35 a 45 dias, dependendo da complexidade da personalização.
