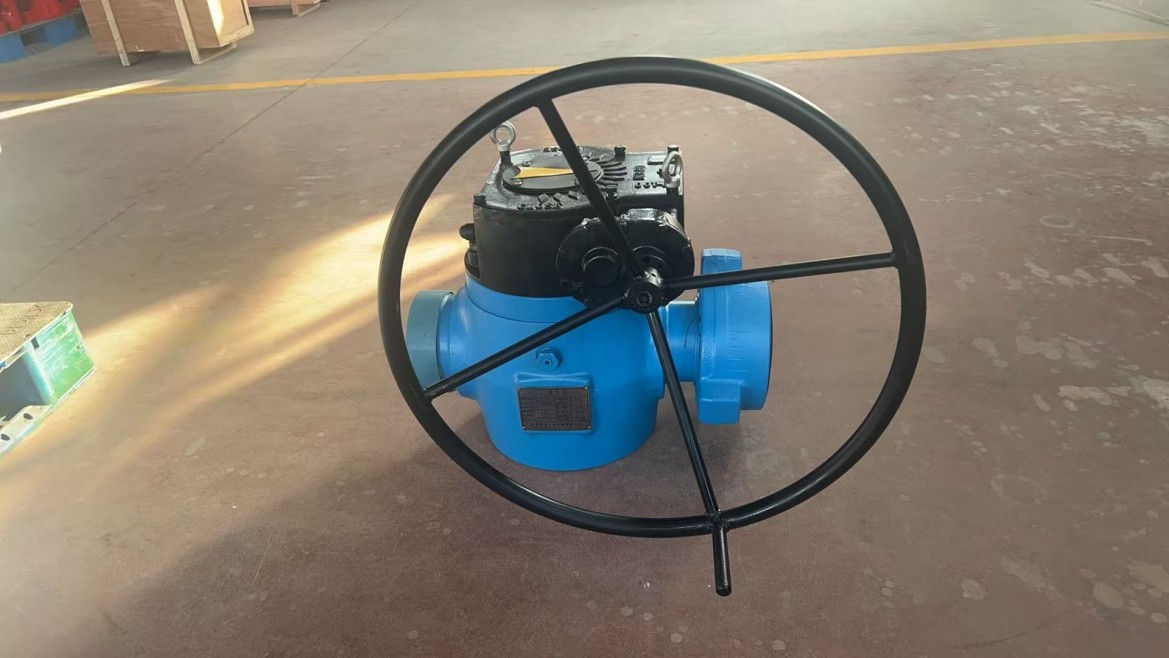

Válvula macho 2002FMC-140 de 3 polegadas

Válvula macho 2002FMC-140 de 3 polegadas - Máquinas de petróleo de extrema pressão ultra-alta para cimentação e fraturamento de campos petrolíferos

Visão geral do produto

A válvula macho 2002FMC-140 de 3 polegadas é uma válvula de ultra-alta pressão carro-chefe da Yancheng Kaifa Petroleum Machinery Co., Ltd., um componente central em nosso portfólio de máquinas de petróleo projetada para operações extremas de cimentação e fraturamento de campos petrolíferos. Como um componente de conexão insubstituível para manifolds de ultra-alta pressão de 140 MPa, esta válvula macho com diâmetro interno de 3 polegadas apresenta uma estrutura compacta, baixo torque operacional, abertura/fechamento rápido e fácil manutenção - tornando-a referência do setor para controle de fluxo em cimentação de ultra-alta pressão e manifolds de fraturamento em projetos de poços ultraprofundos onshore/offshore. Projetado com conexões de entrada/saída de união FMC 2002 (personalizáveis ​​de acordo com as necessidades do cliente) e vedações metálicas cilíndricas de precisão entre o revestimento e o êmbolo, ele oferece desempenho de vedação com vazamento zero absoluto, mesmo sob condições de pressão extrema de 140 MPa, e é totalmente compatível com sistemas de cabeça de poço de alta qualidade e ferramentas de perfuração profissionais para desenvolvimento de poços de petróleo/gás ultraprofundos.

Especificações Técnicas

• Modelo: 2002FMC-140
• Tipo: Válvula macho de extrema pressão ultra-alta para cimentação e fraturamento de campos petrolíferos
• Tamanho nominal: furo de 3 polegadas (76,2 mm) otimizado para controle de fluido de alta vazão e pressão ultra-alta
• Classificação de pressão de trabalho: 140MPa (grau de pressão ultra-alta extrema para operações de poços ultraprofundos)
• Classificação de pressão de ruptura: 420MPa (3x pressão nominal para máxima redundância de segurança)
• Tipo de conexão: União FMC 2002 (macho/fêmea) – personalizável para flanges API 6A Grau X ou conexões roscadas
• Projeto da vedação: Ajuste cilíndrico quádruplo de metal com metal (corpo da válvula/revestimento/êmbolo) + inserto de vedação reforçado de alta pressão
• Material do corpo da válvula: liga de aço forjado de níquel-cromo-molibdênio (compatível com NACE MR0175 para ambientes ultra-ácidos)
• Material do revestimento: liga Hastelloy C276 endurecida para resistência à abrasão/corrosão sob extrema pressão
• Torque operacional: ≤ 110 N·m (torque baixo para fácil operação manual, apesar da classificação de pressão ultra-alta)
• Temperatura operacional: -45°C a 220°C (adaptável a ambientes extremos de poços ultraprofundos)
• Meios Compatíveis: Fluido de fraturamento de alta viscosidade, pasta de cimento carregada de propante, fluidos acidificantes, petróleo bruto ácido
• Capacidade de vazão: Até 1.500 m³/h (a uma pressão de 140 MPa) – ideal para operações de vazão ultra-alta e pressão ultra-alta
• Tempo de abertura/fechamento: ≤ 6 segundos (desligamento rápido de emergência para segurança de ultra-alta pressão)
• Padrão de projeto: API 6A Grau X (equipamento de cabeça de poço de ultra-alta pressão) + NACE MR0175 (anticorrosão)

Recursos do produto

• Classificação de pressão extrema de 140 MPa : Projetado para suportar pressão de trabalho de 140 MPa (pressão de ruptura de 420 MPa) - projetado especificamente para fraturamento/cimentação de poços ultraprofundos (> 5.000 m), superando válvulas macho de 105 MPa em condições extremas de fundo de poço.
• Design de furo de alto fluxo de 3 polegadas : o furo de 76,2 mm permite um fluxo de fluido de 1.500 m³/h (25% maior do que as válvulas padrão de 105 MPa de 3 polegadas) – elimina a restrição de fluxo em operações de fraturamento de alto volume e pressão ultra-alta.
• Sistema quádruplo de vedação de metal : O ajuste cilíndrico quádruplo de metal com metal (precisão de ± 0,0005 mm) entre o revestimento e o êmbolo com vedações reforçadas proporciona desempenho de vazamento zero - crítico para controle do coletor de ultra-alta pressão de 140 MPa.
• Estrutura compacta e de baixo torque : torque operacional ≤110 N·m permite fácil operação manual (sem necessidade de assistência hidráulica/pneumática); o design compacto economiza espaço em manifolds de cabeça de poço de ultra-alta pressão lotados.
• Compatibilidade com união FMC 2002 : As conexões de união FMC padrão 2002 integram-se perfeitamente com máquinas globais de petróleo de ultra-alta pressão (coletores, ferramentas de perfuração, bombas de fraturamento) – não são necessários adaptadores personalizados para instalação.
• Construção em liga ultradurável : O revestimento Hastelloy C276 resiste à abrasão do fluido carregado de propante e à corrosão do gás ácido, estendendo a vida útil para mais de 18.000 operações (contra 8.000 para revestimentos de liga padrão).
• Fácil manutenção no local : Os componentes modulares do revestimento e da vedação podem ser substituídos no local em 50 minutos (vs. mais de 4 horas para válvulas soldadas de ultra-alta pressão), minimizando o tempo não produtivo (NPT) para operações em poços ultraprofundos.
• Conformidade regulatória global : A certificação completa API 6A Grau X e NACE MR0175 garante a conformidade com as regulamentações internacionais de campos petrolíferos de ultra-alta pressão, eliminando barreiras de importação nos mercados globais.

Etapas de instalação e operação

1. Preparação Pré-Instalação: Inspecione todos os componentes da válvula (corpo, camisa, êmbolo, vedações) quanto a defeitos; verifique a compatibilidade da união FMC 2002 com conexões de manifold de pressão ultra-alta e confirme a conformidade do material com NACE MR0175 (se usado em ambientes ácidos).
2. Conexão com torque controlado: Alinhe a união FMC 2002 da válvula com o coletor, aperte a porca de união com o torque calibrado (2.200 N·m) usando uma chave de torque certificada – evite apertar demais para evitar danos à rosca sob pressão ultra-alta.
3. Teste de vazamento em baixa pressão: Realize um teste hidrostático de 15MPa para confirmar que não há vazamento nas conexões e no corpo da válvula antes da operação em pressão ultra-alta.
4. Validação de Operação: Teste a abertura/fechamento manual para confirmar o movimento suave (torque ≤110 N·m) e registrar o tempo de abertura/fechamento (deve ser ≤6 segundos).
5. Integração do sistema: Conecte a válvula ao coletor de fraturamento/cimentação de ultra-alta pressão; link para sistemas de monitoramento de pressão de cabeça de poço para rastreamento de pressão de 140MPa em tempo real.
6. Teste de pressão ultra-alta: realize testes hidrostáticos a 1,5x a pressão nominal (210 MPa) por 90 minutos para validar a vedação de vazamento zero sob pressão extrema.
7. Marcação Operacional: Marcar claramente as posições abertas/fechadas para operadores no local; confirmar a compatibilidade com sistemas de desligamento de emergência no coletor de ultra-alta pressão.

Cenários de aplicação

Nossa válvula macho 2002FMC-140 de 3 polegadas foi projetada para operações extremas em campos petrolíferos de ultra-alta pressão em todo o mundo, incluindo:

• Fraturamento hidráulico de poço ultraprofundo (>5000m) (estimulação de ultra-alta pressão de 140MPa para reservatórios de óleo/gás de xisto)
• Cimentação por compressão de ultra-alta pressão para reparo de integridade de poço ultraprofundo (pressão de 140MPa para vedar fraturas profundas de poço)
• Cimentação/fraturamento de poço ultraprofundo offshore (projeto Hastelloy resistente à corrosão para ambientes ácidos marinhos)
• Acidificação e estimulação de reservatórios ácidos de ultra-alta pressão (compatível com fluidos ácidos ricos em H₂S de acordo com NACE MR0175)
• Sistemas coletores de cabeça de poço de ultra-alta pressão (controle de fluxo para lama de perfuração em completação de poço ultraprofundo)
• Unidades móveis de fraturamento de ultra-alta pressão (design compacto ideal para sistemas manifold de 140 MPa montados em skid)

Benefícios para clientes

• Capacidade de pressão extrema : a classificação de 140MPa elimina a necessidade de válvulas personalizadas de ultra-alta pressão, reduzindo os custos de engenharia em 45% em comparação com componentes de manifold personalizados para poços ultraprofundos.
• Alta eficiência de fluxo : o furo de 3 polegadas oferece capacidade de fluxo 25% maior (1.500 m³/h) do que as válvulas padrão de 3 polegadas, reduzindo o tempo de operação de fraturamento/cimentação de poços ultraprofundos em 30%.
• Tempo de inatividade minimizado : manutenção no local de 50 minutos e operação de emergência de ≤6 segundos reduzem o tempo não produtivo (NPT) em 55% em comparação com as válvulas de ultra-alta pressão da concorrência.
• Segurança e confiabilidade incomparáveis : a vedação quádrupla com vazamento zero e a classificação de pressão de ruptura de 3x eliminam os riscos de vazamento de fluido em ultra-alta pressão, em conformidade com rígidos padrões de segurança globais (OSHA, API).
• Durabilidade a longo prazo : O revestimento Hastelloy C276 estende a vida útil para mais de 18.000 operações, reduzindo a frequência de substituição e as despesas de capital em 65% em 5 anos.
• Compatibilidade universal : As conexões de união FMC 2002 se adaptam a máquinas petrolíferas padrão (cabeças de poço, ferramentas de perfuração), eliminando custos de adaptadores personalizados para atualizações de sistemas de pressão ultra-alta.

Certificações e Conformidade

Para garantir qualidade global e conformidade de segurança para aplicações em campos petrolíferos de extrema pressão ultra-alta, a válvula macho 2002FMC-140 de 3 polegadas possui as seguintes certificações oficiais:

• Certificação API 6A Grau X (conformidade total para cabeças de poço de ultra-alta pressão e válvulas múltiplas)
• Certificação NACE MR0175 (anticorrosão para ambientes ultra-ácidos de campos petrolíferos com H₂S/CO₂)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 (controle de qualidade da produção ponta a ponta)
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos de ultra-alta pressão)
• Certificação API 16C (para compatibilidade do sistema de desligamento de emergência em manifolds de ultra-alta pressão)
• Certificação ASME B31.4 (em conformidade com os padrões de segurança de dutos para transporte de fluidos em ultra-alta pressão)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos específicos de válvula macho de ultra-alta pressão extrema:

• Personalização da conexão: flanges API 6A Grau X, roscadas (NPT/BSP) ou conexões de união personalizadas (além de 2002 FMC)
• Personalização da classificação de pressão: até 175 MPa para fraturamento de alta pressão ultraextrema (variante 2002FMC-175)
• Personalização de material: Liga de titânio para aplicações em temperaturas ultra-altas (>220°C) ou Monel 400 para ambientes ultra-ácidos (H₂S >40%)
• Atualização de automação: sistema de atuação hidráulica com integração remota SCADA para operações não tripuladas de ultra-alta pressão
• Personalização da vedação: vedações cerâmicas de alta temperatura (até 280°C) ou vedações PEEK resistentes a produtos químicos para fluidos acidificantes agressivos

Processo de Produção

Nossas válvulas macho 2002FMC-140 de 3 polegadas passam por um rigoroso processo de produção e controle de qualidade de 12 etapas para garantir desempenho extremo de pressão ultra-alta:

1. Validação de matéria-prima: Liga de aço forjado de níquel-cromo-molibdênio (corpo da válvula) e Hastelloy C276 (revestimento) testados quanto à resistência à tração e resistência à corrosão (em conformidade com NACE MR0175).
2. Usinagem CNC de precisão: Corpo da válvula (furo de 3 polegadas) e conexões de união FMC 2002 usinadas com tolerância de ± 0,0005 mm para conformidade com API 6A Grau X.
3. Usinagem de encaixe do revestimento: O revestimento Hastelloy C276 usinado para corresponder às dimensões do êmbolo com precisão de ajuste de ±0,0005mm (crítico para vedação de 140MPa).
4. Tratamento térmico: Corpo da válvula e êmbolo tratados termicamente para aumentar a resistência à pressão de 140MPa e durabilidade à fadiga.
5. Revestimento anticorrosivo: Revestimento cerâmico multicamadas aplicado ao corpo da válvula (em conformidade com NACE MR0175) para proteção de ambientes ultra-ácidos.
6. Conjunto de componentes: Revestimento, êmbolo, vedações quádruplas e manopla de operação montadas por técnicos experientes certificados para garantir operação com torque ≤110 N·m.
7. Teste hidrostático: teste 100% a 210 MPa (1,5x pressão nominal) por 90 minutos para validar a vedação de vazamento zero sob pressão ultra-alta.
8. Teste de capacidade de vazão: Verifique a capacidade de vazão de 1.500 m³/h a uma pressão de 140 MPa com fluido de fraturamento carregado de propante.
9. Teste de torque e operação: Confirme o torque operacional ≤110 N·m e o tempo de abertura/fechamento ≤6 segundos para operação manual.
10. Amostragem de pressão de ruptura: Teste de amostra a 420 MPa para validar a resistência à pressão extrema (de acordo com os padrões API 6A Grau X).
11. Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional para aplicações de ultra-alta pressão.
12. Certificação e embalagem: Rotulagem API 6A Grau X, embalagem resistente à corrosão e documentação de certificação completa incluída.

Depoimentos e avaliações de clientes

North American Ultra-Deep Well Services Inc .: "As válvulas macho 2002FMC-140 foram usadas em mais de 250 manifolds de fraturamento ultraprofundos (>5.000 m) por 8 anos, com zero falhas de vedação a 140 MPa. A manutenção no local leva apenas 50 minutos, reduzindo nosso tempo de inatividade em 55% em comparação com as válvulas de ultra-alta pressão da concorrência."

Middle East Ultra-Sour Well Development Co .: "Escolhemos essas válvulas por sua conformidade com API 6A Grau X e construção Hastelloy C276. Mesmo em operações de cimentação por compressão ultra-ácida de 140 MPa, as válvulas resistiram à corrosão e ao desgaste por 7 anos de uso contínuo."

FAQ (Perguntas Frequentes)

• P: O que torna o 2002FMC-140 diferente das válvulas macho de 3 polegadas e 105 MPa para campos petrolíferos?
  R: O 2002FMC-140 é classificado para pressão ultra-alta extrema de 140 MPa (vs. 105 MPa), possui vedação de metal quádrupla (ajuste de ± 0,0005 mm) e revestimento Hastelloy C276 - projetado exclusivamente para fraturamento/cimentação de poços ultraprofundos (> 5.000 m) em comparação com válvulas de alta pressão padrão.
• P: O 2002FMC-140 pode ser usado em ambientes de campos petrolíferos ultra-ácidos (H₂S >40%)?
  R: Sim - oferecemos personalização da liga Monel 400 (certificada NACE MR0175) para evitar fissuração por corrosão sob tensão por sulfeto (SSCC) em operações ultra-ácidas de 140 MPa.
• P: O 2002FMC-140 é compatível com coletores de cabeça de poço e ferramentas de perfuração padrão?
  R: Com certeza – suas conexões de união FMC de 2002 integram-se perfeitamente com máquinas petrolíferas padrão, incluindo coletores de cabeça de poço de ultra-alta pressão, ferramentas de perfuração e equipamentos de fraturamento, sem a necessidade de adaptadores personalizados.
• P: Que manutenção é necessária para o 2002FMC-140 após uso prolongado em pressão ultra-alta?
  A: Inspeção visual semestral de vedações/conexões; substituição do revestimento/vedação a cada 18.000 operações (ou 3,5 anos) – tudo pode ser feito no local em 50 minutos com ferramentas básicas especializadas.
• P: Qual é o prazo de entrega para válvulas macho 2002FMC-140 padrão e personalizadas?
  R: Os modelos padrão são enviados em 28 dias; versões personalizadas (atualizações de maior pressão/Monel) levam de 38 a 48 dias, dependendo da complexidade da personalização.
