Visão geral do produto

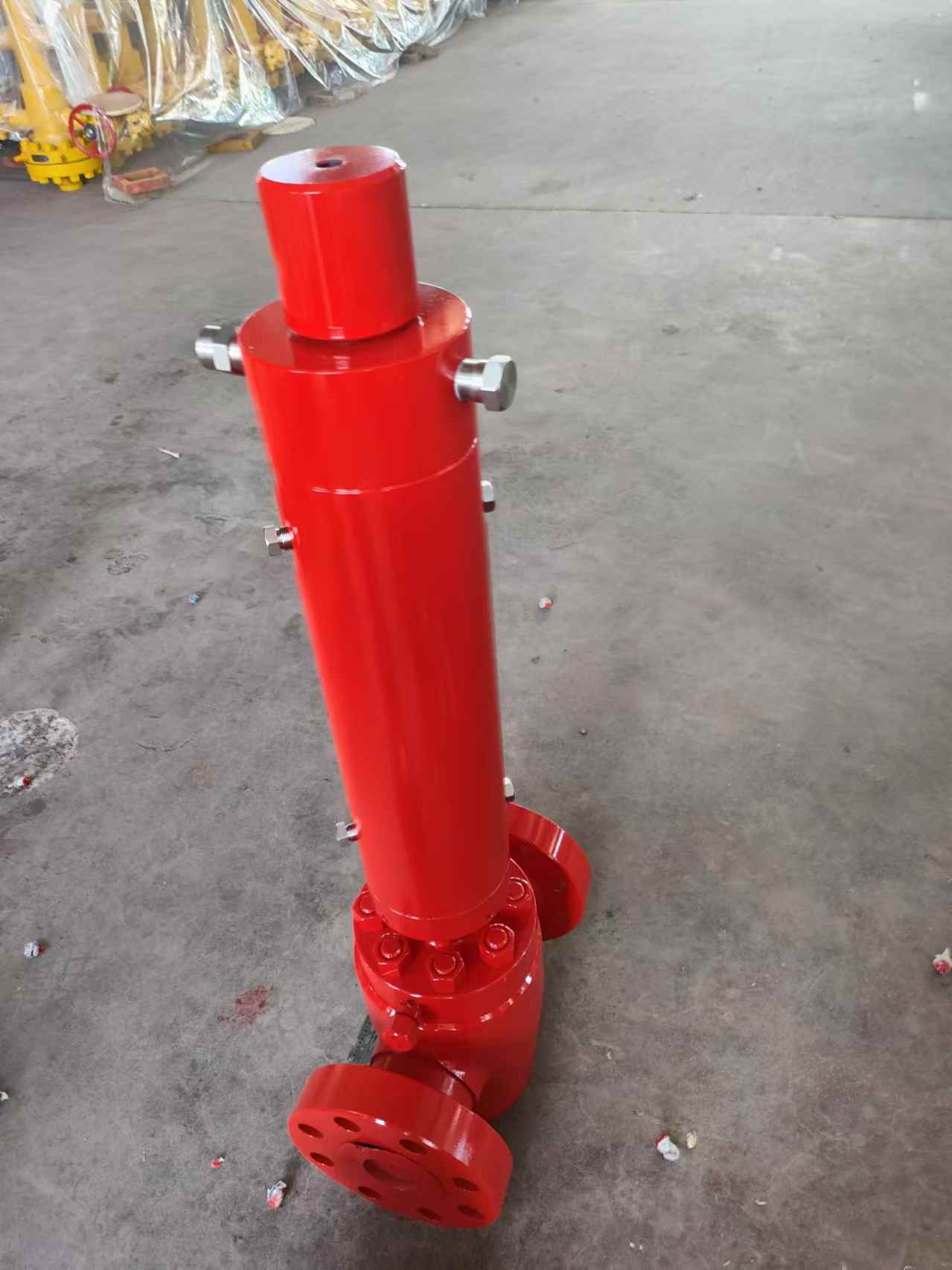

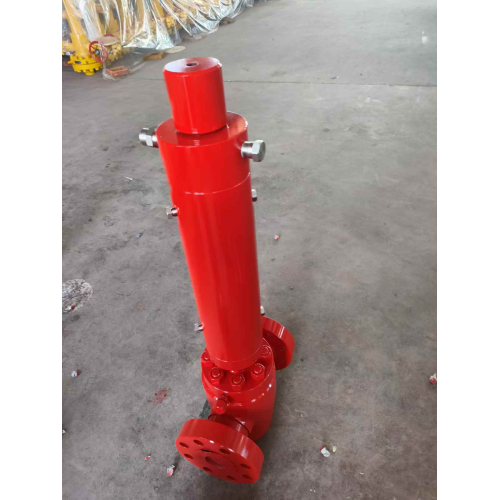

A válvula de alívio de pressão AQF65 35 é um componente de segurança crítico projetado para se integrar perfeitamente com nossos sistemas de coletor de aceleração , coletor de aceleração de alto desempenho e coletor de aceleração personalizado para operações de controle de poços em campos petrolíferos. Como componente central de execução dos sistemas de segurança de poço, esta válvula de alívio acionada hidraulicamente consiste em dois módulos principais: a válvula de preparação da válvula de segurança e o acionador hidráulico. Projetado para atender aos padrões API 6A, ele fornece proteção de pressão à prova de falhas para o Quality Throttle Manifold e equipamentos de cabeça de poço, abrindo/fechando automaticamente em resposta a condições de pressão perigosas, garantindo a integridade dos sistemas de campos petrolíferos de alta pressão e evitando falhas catastróficas de equipamentos.

Especificações Técnicas

Modelo: Válvula de alívio de pressão AQF65 35
Tipo de operação: Acionado hidraulicamente (atuação de óleo de alta pressão)
Padrão de Conformidade: API 6A (Equipamento para Cabeça de Poço e Árvore de Natal)
Componentes principais: Válvula de preparação de válvula de segurança + acionador hidráulico
Faixa de pressão de atuação: Otimizada para pressões operacionais do coletor do acelerador (personalizável de acordo com as necessidades do sistema)
Tempo de resposta: ≤ 3 segundos (fechamento da válvula de emergência)
Material: Liga de aço de alta resistência (resistente à corrosão para ambientes agressivos de campos petrolíferos)
Princípio de funcionamento: Compressão do óleo hidráulico da mola inferior (aberta); fechamento da haste da válvula acionado por mola (emergência)
Compatibilidade: Totalmente integrado com coletor de aceleração de alto desempenho e sistemas de controle de segurança de poço
Temperatura operacional: -20°C a +120°C (adequado para condições globais de campos petrolíferos)

Características e vantagens do produto

1. Integração perfeita com sistemas coletores de acelerador de alto desempenho

A válvula de alívio de pressão AQF65 35 é calibrada especificamente para funcionar com nossa linha de produtos de manifold de aceleração , garantindo correspondência precisa de pressão e resposta rápida a picos de pressão anormais em operações de manifold de aceleração personalizado . Ao contrário das válvulas de alívio genéricas, ela mantém um desempenho consistente sob as condições de alta pressão típicas do uso do Quality Throttle Manifold (até 140 MPa), eliminando problemas de compatibilidade e garantindo a segurança de todo o sistema.

2. Atuação Hidráulica Confiável e Projeto à Prova de Falhas

A válvula opera através de óleo de alta pressão que entra na cavidade superior do acionador hidráulico para comprimir a mola inferior (válvula aberta) e fecha automaticamente quando uma pressão perigosa na cabeça do poço aciona um sinal do sensor para reduzir a pressão do cilindro hidráulico. Este mecanismo à prova de falhas garante o fechamento imediato da válvula (≤3 segundos) para isolar o equipamento da cabeça do poço, evitando falhas relacionadas à pressão que podem comprometer a integridade do coletor do acelerador e a segurança do operador.

3. Conformidade API 6A e durabilidade de nível industrial

Totalmente compatível com os padrões API 6A (a referência global para equipamentos de cabeça de poço), a válvula AQF65 35 é forjada em liga de aço de alta resistência e resistente à corrosão para resistir a ambientes agressivos de campos petrolíferos. Sua construção robusta resiste ao desgaste, à corrosão e à fadiga, prolongando a vida útil em 40% em comparação com alternativas não compatíveis com API e reduzindo os custos de manutenção dos sistemas de segurança do coletor do acelerador .

4. Controle de precisão e baixos requisitos de manutenção

O design modular da válvula (válvula de preparação de válvula de segurança + acionador hidráulico) simplifica a manutenção e a substituição de componentes, minimizando o tempo de inatividade para sistemas de manifold de aceleração de alto desempenho . Seu mecanismo de controle integrado ao sensor fornece monitoramento de pressão em tempo real e atuação precisa, reduzindo falsos disparos e garantindo proteção confiável para instalações de manifold de acelerador personalizado .

Princípio de funcionamento e diretrizes de operação

Siga estas etapas para integração e operação adequadas com sistemas Throttle Manifold :

Integração de Sistemas
Monte a válvula de alívio de pressão AQF65 35 no ponto de monitoramento de pressão do seu coletor de aceleração de qualidade ou sistema de cabeça de poço; conecte o acionador hidráulico à unidade de controle hidráulico do coletor de acordo com as especificações de instalação API 6A.
Abertura da válvula (operação normal)
Injete óleo de alta pressão na cavidade superior do acionador hidráulico para comprimir a mola inferior - isso abre a válvula e permite o fluxo normal através do sistema do coletor do acelerador .
Monitoramento de pressão
Certifique-se de que o sensor da válvula esteja calibrado para a faixa de pressão operacional segura do seu coletor de aceleração personalizado ; verificar a transmissão de dados de pressão em tempo real para o mecanismo de controle.
Fechamento de emergência (pressão perigosa)
Quando a pressão da cabeça do poço excede os limites seguros, o sensor envia um sinal para reduzir a pressão do cilindro hidráulico; a mola inferior empurra automaticamente a haste da válvula para fechá-la, isolando o coletor do acelerador de alto desempenho e o equipamento da cabeça do poço.
Reinicialização pós-emergência
Após resolver os problemas de pressão, restaure a pressão hidráulica na cavidade superior do acionador para reabrir a válvula; realize um teste de pressão para verificar a operação adequada antes de retomar o uso do coletor do acelerador .

Cenários de aplicação

1. Proteção de segurança do coletor do acelerador de alto desempenho

A principal aplicação da válvula de alívio de pressão AQF65 35 é como um componente crítico de segurança para nossa linha de produtos de manifold de aceleração , fornecendo proteção de pressão para fraturamento de alta pressão e operações de controle de poço em campos petrolíferos onshore/offshore.

2. Coletor de aceleração personalizado para campos petrolíferos especializados

Ideal para nossas soluções de manifold de acelerador personalizado implantadas em campos petrolíferos de alta pressão, gás ácido ou baixa temperatura - sua construção resistente à corrosão e conformidade com API 6A garantem desempenho confiável em condições extremas.

3. Integração de sistemas de segurança de cabeça de poço

Usada como um componente de execução de sistemas de segurança de poço, a válvula funciona junto com o Quality Throttle Manifold para proteger equipamentos de cabeça de poço, bombas de fraturamento e redes de tubulações contra acúmulos perigosos de pressão.

4. Sistemas de desligamento de emergência em campos petrolíferos (ESD)

Integrada em sistemas ESD para rápido isolamento de pressão, a válvula fornece uma camada adicional de segurança para operações do Throttle Manifold , cumprindo as regulamentações globais de segurança em campos petrolíferos e reduzindo o risco operacional.

Benefícios para clientes

Segurança aprimorada do sistema : O fechamento rápido e à prova de falhas (≤3 segundos) protege os sistemas do coletor de aceleração de alto desempenho contra falhas de pressão catastróficas, reduzindo o risco de acidentes em 60%.
Tempo de inatividade reduzido : O design modular simplifica a manutenção e a substituição, minimizando o tempo de inatividade do sistema do coletor de aceleração em 50% em comparação com válvulas de alívio integradas.
Conformidade Global : A certificação API 6A garante a compatibilidade com os padrões internacionais de campos petrolíferos, eliminando barreiras para a implantação transfronteiriça do Custom Throttle Manifold .
Custos de vida mais baixos : A construção durável em liga de aço e os baixos requisitos de manutenção reduzem os custos de substituição e reparo dos sistemas de segurança do coletor de acelerador de qualidade em 40% em 5 anos.

Certificações e Conformidade

Nossa válvula de alívio de pressão AQF65 35 (combinada com produtos Quality Throttle Manifold ) atende aos mais rígidos padrões globais de segurança em campos petrolíferos:

API Spec 6A (padrão de equipamentos para cabeças de poço e árvores de Natal do American Petroleum Institute)
ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
NACE MR0175 (versão compatível disponível para ambientes com gases ácidos)
Certificação CE (para conformidade com o mercado europeu)

Opções de personalização

Oferecemos soluções personalizadas para atender aos seus requisitos de coletor de acelerador personalizado :

Personalização da classificação de pressão: Calibrado para corresponder à pressão operacional do coletor do acelerador (14MPa a 140MPa)
Personalização de material: Liga de aço especial para gases ácidos/ambientes de baixa temperatura (compatível com NACE MR0175)
Ajuste do tempo de resposta: otimizado para requisitos de desligamento rápido do coletor de aceleração de alto desempenho
Integração do sistema de controle: Personalizado para combinar com os sistemas de controle hidráulico/pneumático existentes do Quality Throttle Manifold
Configuração de montagem: Adaptado às dimensões específicas de instalação do coletor de acelerador personalizado

Processo de Produção e Controle de Qualidade

Fornecimento de material: Liga de aço de alta resistência em conformidade com os padrões API 6A, 100% inspecionada quanto à composição química e propriedades mecânicas.
Usinagem de Precisão: Usinagem CNC do corpo da válvula e componentes do acionador hidráulico com tolerâncias restritas para compatibilidade com o coletor do acelerador .
Montagem: Integração modular da válvula de preparação da válvula de segurança e do acionador hidráulico, com calibração do sensor para faixas de pressão do coletor de aceleração de alto desempenho .
Testes: Testes de pressão hidrostática, verificação do tempo de resposta e validação de conformidade API 6A (incluindo desempenho de fechamento de emergência).
Certificação: Emissão de documentação de certificação API 6A; auditoria de qualidade para conformidade com a ISO 9001.
Embalagem: Embalagem anticorrosão para remessa global, com diretrizes de instalação para integração do Custom Throttle Manifold .

Depoimentos e avaliações de clientes

Provedor de serviços para campos petrolíferos da América do Norte : "A válvula de alívio AQF65 35 da Kaifa integrou-se perfeitamente com nosso coletor de aceleração de alto desempenho - seu fechamento de emergência de 3 segundos evitou uma possível falha de pressão na cabeça do poço, economizando mais de US$ 100 mil em danos ao equipamento."
Operador de campo petrolífero onshore no Oriente Médio : "A válvula AQF65 35, compatível com API 6A, tem funcionado de forma confiável em nossos sistemas de manifold de acelerador personalizado por 18 meses, sem problemas de manutenção, mesmo em condições de gás ácido."
Empresa asiática de fraturamento offshore : "A calibração de pressão personalizada para nosso coletor de acelerador de qualidade tornou esta válvula um ajuste perfeito - seu tempo de resposta rápido e durabilidade reduziram nosso tempo de inatividade relacionado à segurança em 50%."

Perguntas frequentes (FAQ)

Q1: A válvula AQF65 35 é compatível com sistemas coletores de acelerador não Kaifa?

R: Sim - a válvula pode ser calibrada de forma personalizada para corresponder às classificações de pressão e especificações de montagem de qualquer sistema de manifold de acelerador de qualidade padrão da indústria, com total conformidade com API 6A, garantindo compatibilidade universal.

Q2: Você pode fornecer versões compatíveis com gás ácido para coletor de acelerador personalizado em campos de gás de enxofre?

R: Com certeza – oferecemos uma variante compatível com NACE MR0175 da válvula AQF65 35, projetada especificamente para uso em coletor de acelerador personalizado em ambientes de gás ácido, com documentação de certificação completa.

Q3: Qual é o prazo de entrega para válvulas padrão versus válvulas personalizadas para o coletor do acelerador ?

R: As válvulas AQF65 35 padrão (calibradas para uso no coletor de aceleração de 105 MPa) têm um prazo de entrega de 10 dias; versões personalizadas (classificação/material de pressão especial para coletor de acelerador de alto desempenho ) levam de 15 a 20 dias úteis.

Q4: Com que frequência a válvula requer manutenção quando usada com o coletor de aceleração de qualidade ?

R: Em condições normais de operação, a válvula requer inspeção de rotina a cada 6 meses e manutenção completa a cada 12 meses – significativamente menos frequente do que as válvulas de alívio genéricas, reduzindo os custos de manutenção do coletor de aceleração de qualidade .
