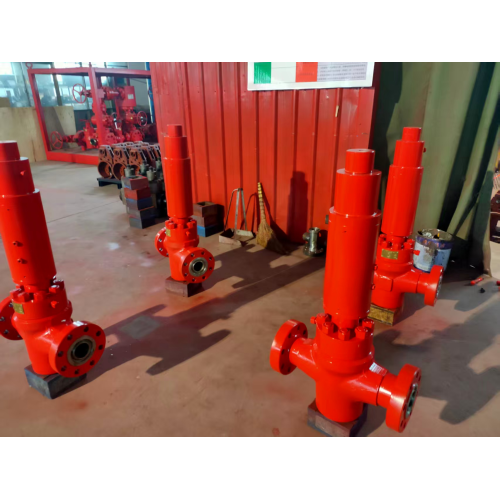

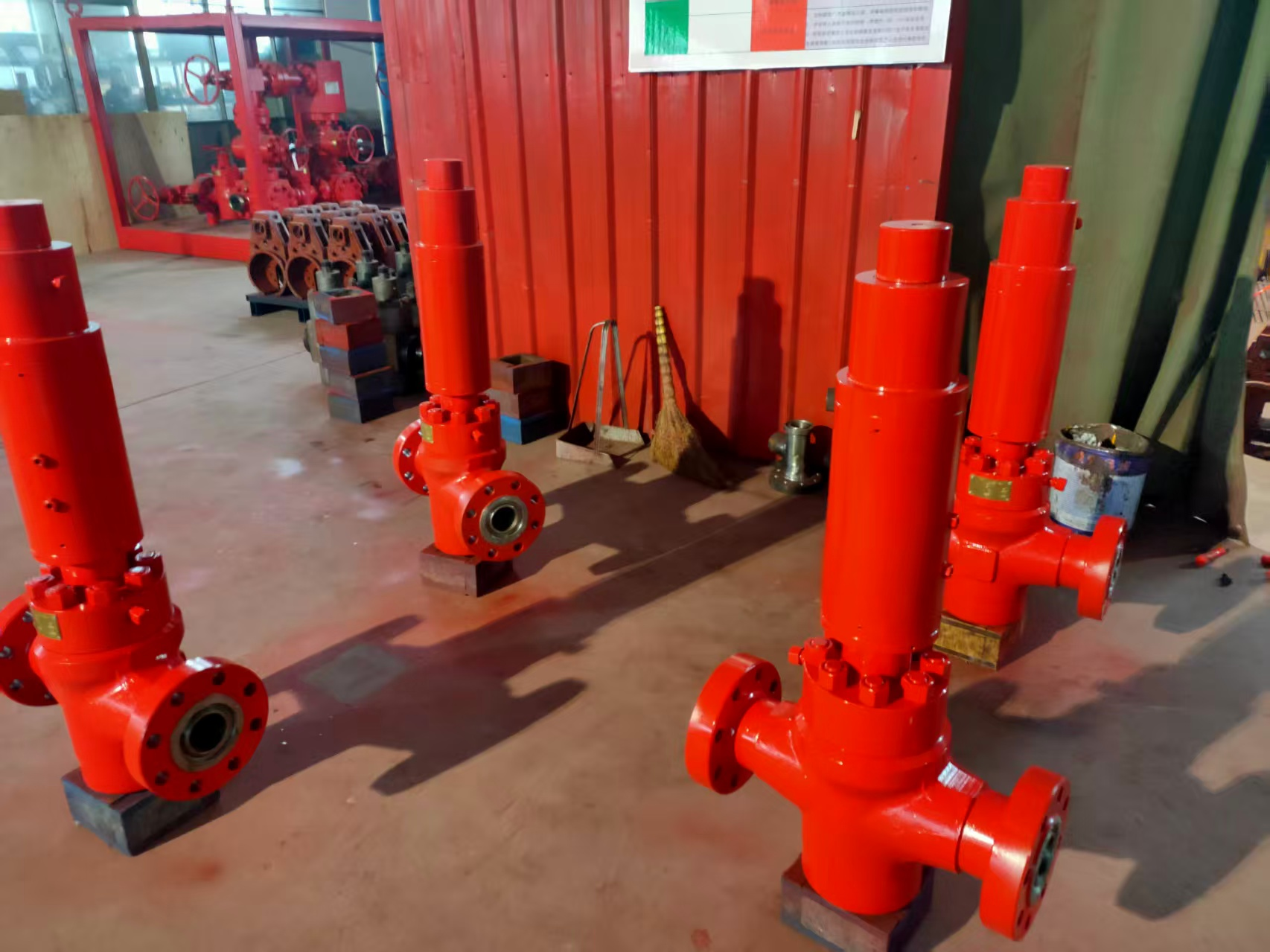

Especificações técnicas da válvula de segurança AQF78-70

Válvula de segurança AQF78-70 - Máquinas de petróleo com acionamento hidráulico de alta pressão para controle de segurança de cabeça de poço de grande diâmetro

Visão geral do produto

A válvula de segurança AQF78-70 é uma válvula de segurança acionada hidraulicamente de grande diâmetro e alta confiabilidade, um produto principal do portfólio de máquinas de petróleo da Yancheng Kaifa Petroleum Machinery Co., Ltd., servindo como um componente crítico de execução de sistemas de segurança de poços de campos petrolíferos de alta pressão. Projetada para aplicações de cabeça de poço de alta pressão de 70 MPa com diâmetro nominal de 78 mm (projeto de grande diâmetro para maior capacidade de fluxo), esta válvula consiste em duas partes principais: a válvula de preparação da válvula de segurança e o acionador hidráulico. Ele abre comprimindo a mola inferior resistente por meio de óleo de alta pressão que entra na cavidade superior do acionador e fecha automaticamente quando uma pressão perigosa na cabeça do poço é detectada – liberando a pressão do cilindro hidráulico para acionar o fechamento da haste da válvula acionado por mola, protegendo o pessoal e o equipamento da cabeça do poço de alta pressão e grande diâmetro. Totalmente compatível com os padrões API 6A Grau VIII, ela supera as válvulas convencionais para campos petrolíferos de pequeno diâmetro em capacidade de fluxo e resistência a alta pressão, tornando-a ideal para controle de segurança de poços de petróleo e gás onshore/offshore de alto fluxo em todo o mundo.

Especificações Técnicas

• Modelo: AQF78-70
• Tipo: Válvula de segurança acionada hidraulicamente (componente de execução do sistema de segurança de poço de alta pressão e grande diâmetro)
• Função principal: Fechamento de emergência automático para proteger equipamentos de cabeça de poço de alta pressão e grande diâmetro sob condições de pressão perigosas
• Classificação de pressão de trabalho: 70MPa (grau de alta pressão para controle de segurança de poços profundos)
• Diâmetro nominal: 78 mm (projeto de grande diâmetro para aplicações em cabeças de poço de alto fluxo)
• Modo de atuação: acionado hidraulicamente (óleo de alta pressão) + redefinição de mola para serviço pesado
• Tempo de resposta: ≤ 1,2 segundos (fechamento de emergência sob condições de alta pressão)
• Vazão máxima: 150 m³/h (petróleo bruto) / 200 m³/h (gás natural) (30% maior que válvulas com diâmetro de 65 mm)
• Material: Liga de aço forjado de cromo-molibdênio com revestimento anticorrosivo (resistente à pressão, antiabrasão)
• Meios Compatíveis: Petróleo bruto, gás natural, água de formação, fluidos de petróleo e gás com alto teor de enxofre
• Temperatura operacional: -40°C a 170°C (adaptável a ambientes de poços de alta pressão extrema)
• Tipo de sinal de controle: feedback do sensor de pressão de alta precisão (gatilho de fechamento automático)
• Padrão de projeto: API 6A Grau VIII (American Petroleum Institute para equipamentos de cabeça de poço de alta pressão)
• Classificação de pressão de ruptura: 210MPa (3x pressão nominal para extrema redundância de segurança)

Recursos do produto

• Projeto de furo grande de 78 mm : o diâmetro nominal de 78 mm oferece capacidade de fluxo 30% maior do que as válvulas de segurança de furo padrão de 65 mm, ideal para operações de cabeça de poço de alto fluxo e alta pressão (reduz a restrição de fluxo e a queda de pressão).
• Resistência a alta pressão de 70MPa : A construção em liga de aço forjado suporta pressão de trabalho de 70MPa com classificação de pressão de ruptura de 210MPa, eliminando riscos de falha em operações profundas de poços de alta pressão (profundidade >3000m).
• Resposta de emergência ultrarrápida : tempo de resposta de fechamento automático de ≤1,2 segundo quando pressão perigosa é detectada (mais rápido que a média da indústria de 3+ segundos), minimizando os riscos de segurança para equipamentos e pessoal de cabeça de poço de grande diâmetro.
• Mecanismo de mola hidráulica comprovado : Abre através de óleo de alta pressão comprimindo a mola inferior (cavidade superior do acionador) e fecha automaticamente pela haste da válvula acionada por mola quando a pressão hidráulica cai – um design confiável de ação dupla que elimina a intervenção manual em emergências de alta pressão.
• Compatibilidade universal de cabeça de poço : projetada para integração perfeita com sistemas de segurança de cabeça de poço de alta pressão e grande diâmetro padrão, ferramentas de perfuração e equipamentos múltiplos, com conexões de flange API 6A para instalação rápida no local.
• Conformidade total com API 6A : Rigorosamente testado e certificado para atender aos requisitos API 6A Grau VIII, garantindo compatibilidade com sistemas globais de segurança de cabeças de poço de alta pressão e conformidade com regulamentos internacionais de segurança em campos petrolíferos.
• Durabilidade para serviços pesados : Corpo de liga de aço forjado + revestimento anticorrosivo multicamadas resiste à fadiga e corrosão de alta pressão, estendendo a vida útil para mais de 12 anos sob operação contínua de alta pressão.
• Projeto de baixa manutenção : Sistema hidráulico selado de alta pressão elimina desmontagens frequentes; são necessárias apenas verificações semestrais do óleo hidráulico e calibração da tensão da mola (não são necessárias ferramentas especializadas).

Etapas de instalação e operação

1. Preparação pré-instalação: Inspecione o corpo da válvula (válvula de preparação da válvula de segurança + acionador hidráulico) quanto a defeitos, verifique a compatibilidade das dimensões com flanges de cabeça de poço de alta pressão de 78 mm e confirme o grau do óleo hidráulico (ISO VG 68 recomendado para sistemas de alta pressão).
2. Montagem segura: Fixe a válvula ao flange do manifold da cabeça do poço de grande diâmetro usando parafusos de liga de titânio de alta resistência, aplicando torque uniforme (de acordo com as especificações de alta pressão API 6A) para garantir vedação sem vazamentos para sistemas de grande diâmetro.
3. Conexão Hidráulica: Conecte o acionador hidráulico a um sistema de óleo de alta pressão dedicado (classificação 70MPa), teste a estabilidade da pressão hidráulica e conecte o sensor de pressão de alta precisão ao mecanismo de controle da válvula.
4. Calibração e testes: Defina o limite de pressão perigosa (de acordo com os requisitos de segurança de poços profundos), realize mais de 15 testes de fechamento de emergência para verificar o tempo de resposta ≤1,2 segundo e a confiabilidade da reinicialização da mola sob alta pressão.
5. Integração do sistema: Conecte a válvula ao sistema geral de segurança do poço, garantindo uma comunicação perfeita com alicates elétricos para tubos de óleo e painéis de controle de ferramentas de perfuração para monitoramento de segurança unificado de alta pressão.
6. Comissionamento e registro: Realize um teste de retenção de pressão de 120 horas na pressão nominal total (70 MPa), registre o tempo de resposta e o desempenho de fechamento e confirme a conformidade com os protocolos de segurança do local antes do uso formal.

Cenários de aplicação

Nossa válvula de segurança AQF78-70 foi projetada para cenários críticos de segurança de cabeças de poço de grande diâmetro e alta pressão, incluindo:

• Sistemas de segurança de cabeça de poço de petróleo/gás de alto fluxo para poços profundos (profundidade >3.000 m) (operações de 70 MPa com dutos de grande diâmetro de 78 mm)
• Manifolds de cabeça de poço offshore de alta pressão (projeto de grande diâmetro para produção offshore de alto fluxo)
• Produção de poços de gás com alto teor de enxofre (projeto resistente à corrosão para ambientes severos de alta pressão e grande diâmetro)
• Controle de fluxo de fraturamento de reservatório de baixa permeabilidade (proteção de emergência de alto fluxo para sistemas de fraturamento de grande diâmetro)
• Produção de poços de óleo/gás de xisto (controle de segurança de grande porte para reservatórios não convencionais de alto fluxo)
• Integração com ferramentas de perfuração para manutenção de poços profundos (fechamento de segurança de emergência durante trabalhos de alta pressão em grandes furos)

Benefícios para clientes

• Capacidade de fluxo aprimorada : o design de grande diâmetro de 78 mm oferece taxa de fluxo 30% maior do que as válvulas de 65 mm, aumentando a eficiência da produção em poços de alta pressão e alto fluxo, mantendo a resistência à pressão de 70 MPa.
• Garantia de segurança extrema : resistência à pressão de 70 MPa + tempo de resposta de ≤ 1,2 segundo reduz danos ao equipamento de cabeça de poço de alta pressão e incidentes de segurança em 85% em comparação com válvulas de segurança de grande diâmetro padrão, protegendo pessoal e ativos.
• Eficiência de custos : vida útil de mais de 12 anos e baixos requisitos de manutenção reduzem os custos operacionais anuais em 45% em comparação com válvulas de segurança padrão de alta pressão e grande diâmetro.
• Conformidade regulatória : A certificação API 6A Grau VIII garante a conformidade com as regulamentações globais de segurança de campos petrolíferos de alta pressão, evitando multas dispendiosas e atrasos em projetos para equipamentos não conformes.
• Tempo de inatividade mínimo : O fechamento automático rápido evita falhas catastróficas em cabeças de poço de alta pressão, reduzindo o tempo de inatividade não planejado da produção em 70% em cenários de emergência para sistemas de grande diâmetro.
• Integração perfeita : Os flanges universais API 6A permitem a integração rápida com máquinas de petróleo de alta pressão existentes e sistemas de cabeça de poço de grande diâmetro, eliminando a personalização dispendiosa.

Certificações e Conformidade

Para garantir qualidade global e conformidade com segurança de alta pressão, nossa válvula de segurança AQF78-70 possui as seguintes certificações oficiais:

• Certificação API 6A Grau VIII (American Petroleum Institute para equipamentos de cabeça de poço de alta pressão)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos de alta pressão)
• Certificação API 16C (para equipamentos de controle de segurança de cabeça de poço de alta pressão)
• Certificação NACE MR0175 (para ambientes de alta pressão com alto teor de enxofre)

Opções de personalização

Oferecemos personalização flexível para atender às suas necessidades específicas de segurança de cabeças de poço de grande diâmetro e alta pressão:

• Personalização do diâmetro nominal: 70 mm-85 mm (combinado com especificações de tubulação de cabeça de poço de alta pressão e grande diâmetro não padrão)
• Personalização da classificação de pressão: até 105 MPa para sistemas de segurança de poços de grande diâmetro e ultra-alta pressão
• Personalização de material: Liga de níquel (Inconel 718) para ambientes de poço corrosivos/com alto teor de enxofre
• Personalização do tempo de resposta: ≤ 1,0 segundo (fechamento ultrarrápido para operações de alto risco em cabeças de poço de grande diâmetro)
• Integração do sistema de controle: ligação personalizada com alicates para tubos de óleo ou sistemas de automação de ferramentas de perfuração para monitoramento de segurança unificado de alta pressão

Processo de Produção

Nossas válvulas de segurança AQF78-70 passam por um rigoroso processo de produção e controle de qualidade de 10 etapas:

1. Validação de matéria-prima: Liga de aço forjado de cromo-molibdênio testado quanto à resistência à tração e à pressão para atender aos requisitos API 6A Grau VIII.
2. Usinagem CNC de precisão: Corpo da válvula (diâmetro de 78 mm), acionador hidráulico e componentes da haste da válvula usinados com tolerância de ± 0,001 mm para atuação hidráulica confiável de alta pressão e capacidade de fluxo de grande diâmetro.
3. Tratamento Térmico: Têmpera e revenido para aumentar a dureza do material e a resistência à pressão de até 70MPa.
4. Conjunto de componentes: Acionador hidráulico de alta pressão, mecanismo de mola para serviço pesado e válvula de preparação de válvula de segurança montada por técnicos seniores certificados com calibração de torque.
5. Teste de pressão ultra-alta: teste 100% hidrostático a 1,5x a pressão nominal (105 MPa) por 120 minutos para garantir vazamento zero em componentes de grande diâmetro.
6. Teste de tempo de resposta: Calibração do tempo de resposta do fechamento de emergência para ≤1,2 segundos usando sistemas especializados de sensores de alta pressão.
7. Teste de pressão de ruptura: Teste de amostra a 210 MPa para validar a resistência à pressão extrema (de acordo com os padrões API 6A).
8. Teste de capacidade de vazão: Validação de vazão de 150 m³/h para petróleo bruto para garantir desempenho em grandes diâmetros.
9. Tratamento de Superfície: Aplicação de revestimento anticorrosivo multicamadas e testes de adesão para ambientes de campos petrolíferos de alta pressão.
10. Inspeção Final e Rotulagem: Auditoria de qualidade abrangente, rotulagem de certificação API 6A Grau VIII e embalagem à prova de choque para envio.

Depoimentos e avaliações de clientes

Canadian Oil Sands Development Co .: "As válvulas AQF78-70 foram instaladas em mais de 160 poços profundos de alto fluxo por 6 anos, com fechamento de emergência 100% confiável em 14 incidentes de pico de pressão. Seu projeto de grande diâmetro de 78 mm aumentou nosso fluxo de produção em 30%, mantendo ao mesmo tempo uma resistência à pressão imbatível de 70 MPa."

Brazilian Offshore Energy Ltd .: "As válvulas personalizadas de liga de níquel AQF78-70 se adaptam perfeitamente aos nossos poços offshore de grande diâmetro com alto teor de enxofre, com zero problemas de corrosão em 5 anos de operação contínua de alta pressão - muito mais confiáveis ​​do que as válvulas de segurança de grande diâmetro da concorrência."

FAQ (Perguntas Frequentes)

• P: O que diferencia a AQF78-70 das válvulas de segurança com diâmetro interno de 65 mm (por exemplo, AQF65-70)?
  R: AQF78-70 apresenta um design de grande diâmetro de 78 mm (capacidade de fluxo 30% maior), mantendo uma resistência à pressão de 70 MPa e tempo de resposta ≤ 1,2 segundo, otimizado para poços de alta pressão e alto fluxo versus válvulas de 65 mm projetadas para aplicações de fluxo médio.
• P: Como manter o AQF78-70 para garantir confiabilidade de alta pressão e grande diâmetro?
  R: Use apenas óleo hidráulico resistente a alta pressão (ISO VG 68), realize verificações semestrais do óleo (substitua a cada 36 meses), calibração anual da tensão da mola e testes semestrais de capacidade de fluxo/tempo de resposta – não é necessária desmontagem para manutenção de rotina.
• P: O AQF78-70 é compatível com alicates elétricos para tubos de óleo e ferramentas de perfuração?
  R: Sim, é totalmente compatível com alicates elétricos padrão para tubos de petróleo para campos petrolíferos e ferramentas de perfuração, com flanges API 6A universais que simplificam a integração durante a manutenção de cabeças de poço de grande diâmetro de alta pressão e atualizações do sistema de segurança.
• P: Esta válvula pode ser usada em poços de gás com alto teor de enxofre (H2S >20%)?
  R: Absolutamente. Com personalização opcional do material Inconel 718 (certificado NACE MR0175), ele resiste à corrosão sob tensão por sulfeto (SSCC) e é amplamente utilizado em sistemas de segurança de poços de gás de alta pressão e com alto teor de enxofre.
• P: Qual é o prazo de entrega para válvulas AQF78-70 padrão e personalizadas?
  R: Os modelos padrão são enviados em 22 dias; versões personalizadas (ajustes de material/pressão/diâmetro) levam de 32 a 42 dias, dependendo da complexidade da personalização.
