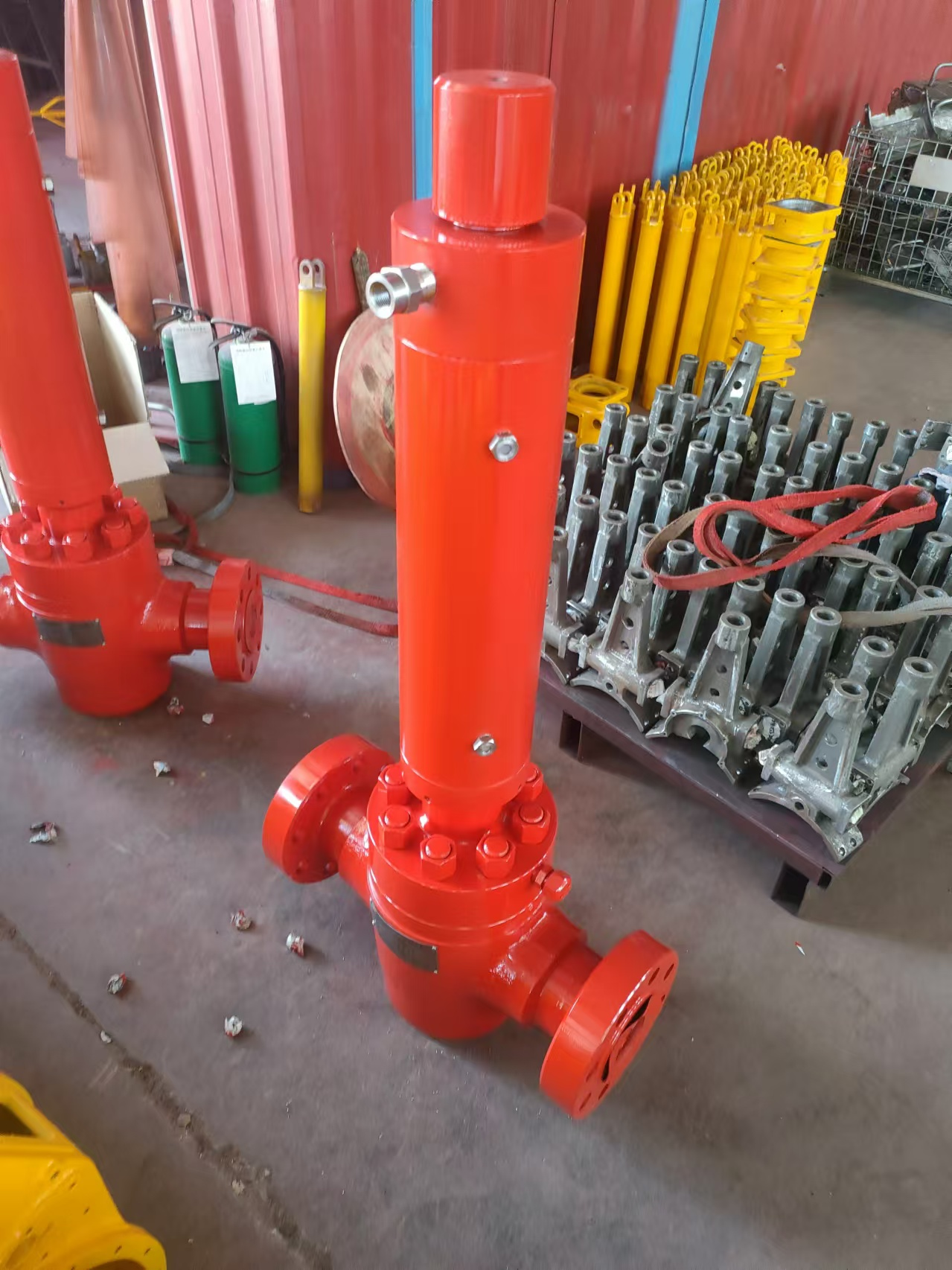

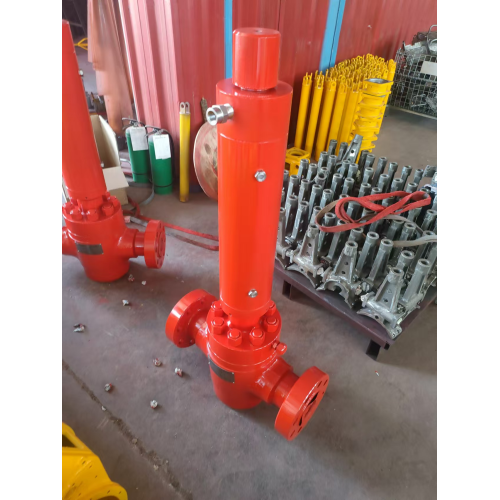

Válvula de segurança AQF103 35

Válvula de segurança AQF103-35 - Máquinas de petróleo com acionamento hidráulico de furo extragrande para controle de segurança de cabeça de poço de média pressão

Visão geral do produto

A válvula de segurança AQF103-35 é uma válvula de segurança acionada hidraulicamente de furo extragrande de alta confiabilidade, um produto principal do portfólio de máquinas de petróleo da Yancheng Kaifa Petroleum Machinery Co., Ltd., servindo como um componente crítico de execução de sistemas de segurança de poços de campos petrolíferos de média pressão. Projetada para aplicações de cabeça de poço de média pressão de 35 MPa com diâmetro nominal de 103 mm (projeto de furo extra grande para capacidade máxima de fluxo), esta válvula consiste em duas partes principais: a válvula de preparação da válvula de segurança e o acionador hidráulico. Ele abre comprimindo a mola inferior resistente por meio de óleo de alta pressão que entra na cavidade superior do acionador e fecha automaticamente quando uma pressão perigosa na cabeça do poço é detectada – liberando a pressão do cilindro hidráulico para acionar o fechamento da haste da válvula acionado por mola, protegendo o pessoal e o equipamento da cabeça do poço de média pressão com diâmetro extra grande. Totalmente compatível com os padrões API 6A, ela supera as válvulas convencionais para campos petrolíferos de pequeno/médio diâmetro em capacidade de fluxo e estabilidade de pressão média, tornando-a ideal para controle de segurança de poços de petróleo e gás onshore/offshore de alto fluxo em todo o mundo.

Especificações Técnicas

• Modelo: AQF103-35
• Tipo: Válvula de segurança acionada hidraulicamente (componente de execução do sistema de segurança de poço de média pressão com diâmetro extra grande)
• Função principal: Fechamento de emergência automático para proteger equipamentos de cabeça de poço de média pressão com diâmetro extra grande sob condições de pressão perigosas
• Classificação de pressão de trabalho: 35MPa (grau de pressão média para controle de segurança de poço convencional/profundo)
• Diâmetro nominal: 103 mm (projeto de furo extra grande para aplicações em cabeça de poço de fluxo máximo)
• Modo de atuação: acionado hidraulicamente (óleo de alta pressão) + redefinição de mola para serviço pesado
• Tempo de resposta: ≤ 1,5 segundos (fechamento de emergência em condições de média pressão)
• Vazão máxima: 250 m³/h (petróleo bruto) / 320 m³/h (gás natural) (60% maior que válvulas com diâmetro de 65 mm)
• Material: Aço carbono forjado com revestimento anticorrosivo (resistente à pressão, antiabrasão para ambientes de média pressão)
• Meios Compatíveis: Petróleo bruto, gás natural, água de formação, fluidos de petróleo e gás com baixo teor de enxofre
• Temperatura operacional: -30°C a 150°C (adaptável a ambientes convencionais de poços de média pressão)
• Tipo de sinal de controle: feedback do sensor de pressão de alta precisão (gatilho de fechamento automático)
• Padrão de projeto: API 6A (American Petroleum Institute para equipamentos de cabeça de poço)
• Classificação de pressão de ruptura: 105MPa (3x pressão nominal para extrema redundância de segurança)

Recursos do produto

• Projeto de furo extragrande de 103 mm : o diâmetro nominal de 103 mm oferece capacidade de fluxo 60% maior do que as válvulas de segurança de furo padrão de 65 mm, eliminando a restrição de fluxo em operações de cabeça de poço de média pressão e alto fluxo (ideal para poços de produção em massa).
• Estabilidade de média pressão de 35MPa : A construção em aço carbono forjado suporta pressão de trabalho de 35MPa com classificação de pressão de ruptura de 105MPa, garantindo desempenho confiável em operações de poços convencionais/profundos (≤3000m) de média pressão.
• Resposta rápida a emergências : Tempo de resposta de fechamento automático de ≤1,5 ​​segundos quando pressão perigosa é detectada (mais rápido que a média da indústria de 3+ segundos), minimizando os riscos de segurança para equipamentos e pessoal de cabeça de poço de diâmetro extragrande.
• Mecanismo de mola hidráulica comprovado : Abre através de óleo de alta pressão comprimindo a mola inferior (cavidade superior do acionador) e fecha automaticamente pela haste da válvula acionada por mola quando a pressão hidráulica cai – um design confiável de ação dupla que elimina a intervenção manual em emergências de média pressão.
• Compatibilidade universal de cabeça de poço : projetada para integração perfeita com sistemas de segurança de cabeça de poço de média pressão e furo extragrande padrão, ferramentas de perfuração e equipamentos coletores, com conexões de flange API 6A para instalação rápida no local.
• Conformidade total com API 6A : Rigorosamente testado e certificado para atender aos requisitos API 6A, garantindo compatibilidade com sistemas globais de segurança de cabeças de poço de média pressão e conformidade com regulamentos internacionais de segurança em campos petrolíferos.
• Durabilidade para serviços pesados : Corpo forjado em aço carbono + revestimento anticorrosivo resiste à fadiga e corrosão de média pressão, estendendo a vida útil para mais de 10 anos sob operação contínua de média pressão.
• Projeto de baixa manutenção : Sistema hidráulico selado elimina desmontagens frequentes; são necessárias apenas verificações trimestrais do óleo hidráulico e calibração da tensão da mola (não são necessárias ferramentas especializadas).

Etapas de instalação e operação

1. Preparação pré-instalação: Inspecione o corpo da válvula (válvula de preparação da válvula de segurança + acionador hidráulico) quanto a defeitos, verifique a compatibilidade das dimensões com flanges de cabeça de poço de média pressão de 103 mm e confirme o grau do óleo hidráulico (ISO VG 46 recomendado para sistemas de média pressão).
2. Montagem segura: Prenda a válvula ao flange do manifold da cabeça do poço com furo extragrande usando parafusos de liga de alta resistência, aplicando torque uniforme (de acordo com as especificações de pressão média API 6A) para garantir vedação sem vazamentos para sistemas de furo grande.
3. Conexão Hidráulica: Conecte o acionador hidráulico a um sistema de óleo de alta pressão dedicado (classificação 35MPa), teste a estabilidade da pressão hidráulica e conecte o sensor de pressão de alta precisão ao mecanismo de controle da válvula.
4. Calibração e testes: Defina o limite de pressão perigosa (de acordo com os requisitos de segurança de poços convencionais/profundos), realize mais de 10 testes de fechamento de emergência para verificar o tempo de resposta ≤1,5 ​​segundo e a confiabilidade da reinicialização da mola sob pressão média.
5. Integração do sistema: Conecte a válvula ao sistema geral de segurança do poço, garantindo uma comunicação perfeita com alicates elétricos para tubos de óleo e painéis de controle de ferramentas de perfuração para monitoramento unificado de segurança de média pressão.
6. Comissionamento e registro: Realize um teste de retenção de pressão de 72 horas com pressão nominal total (35MPa), registre o tempo de resposta e o desempenho de fechamento e confirme a conformidade com os protocolos de segurança do local antes do uso formal.

Cenários de aplicação

Nossa válvula de segurança AQF103-35 foi projetada para cenários críticos de segurança de cabeças de poço de média pressão e diâmetro extragrande, incluindo:

• Sistemas de segurança de poços de petróleo/gás convencionais/profundos (≤3000m) de alto fluxo (operações de 35MPa com tubulações de diâmetro extragrande de 103mm)
• Campos petrolíferos de produção a granel em terra (projeto de furo extragrande para extração de petróleo bruto/gás em alto volume)
• Produção de poços de gás com baixo teor de enxofre (projeto resistente à corrosão para ambientes de média pressão e diâmetro extra grande)
• Produção de poços de metano em leito de carvão (controle de segurança de alto fluxo para poços de metano em leito de carvão de média pressão)
• Teste e comissionamento de poços (proteção de segurança temporária para poços de média pressão com diâmetro extra grande antes da produção permanente)
• Integração com ferramentas de perfuração para manutenção de poços (fechamento de segurança de emergência durante trabalhos de média pressão em furos extragrandes)

Benefícios para clientes

• Capacidade máxima de vazão : O design de furo extragrande de 103 mm oferece vazão 60% maior do que as válvulas de 65 mm, aumentando a eficiência da produção em poços de alta vazão e média pressão, mantendo a estabilidade de pressão de 35 MPa.
• Garantia de segurança aprimorada : resistência à pressão de 35 MPa + tempo de resposta de ≤ 1,5 segundo reduz danos ao equipamento de cabeça de poço de média pressão e incidentes de segurança em 80% em comparação com válvulas de segurança de diâmetro extragrande padrão, protegendo pessoal e ativos.
• Eficiência de custos : vida útil de mais de 10 anos e baixos requisitos de manutenção reduzem os custos operacionais anuais em 40% em comparação com válvulas de segurança padrão de média pressão e diâmetro extragrande.
• Conformidade regulatória : A certificação API 6A garante a conformidade com as regulamentações globais de segurança de campos petrolíferos de média pressão, evitando multas dispendiosas e atrasos em projetos para equipamentos não conformes.
• Tempo de inatividade mínimo : O fechamento automático rápido evita falhas catastróficas em cabeças de poço de média pressão, reduzindo o tempo de inatividade não planejado da produção em 60% em cenários de emergência para sistemas de furo extragrande.
• Integração perfeita : Os flanges universais API 6A permitem a integração rápida com máquinas de petróleo de média pressão existentes e sistemas de cabeça de poço de diâmetro extragrande, eliminando a personalização dispendiosa.

Certificações e Conformidade

Para garantir a qualidade global e a conformidade com a segurança de média pressão, nossa válvula de segurança AQF103-35 possui as seguintes certificações oficiais:

• Certificação API 6A (American Petroleum Institute para equipamentos de cabeça de poço)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos de média pressão)
• Certificação API 16C (para equipamentos de controle de segurança de cabeça de poço de média pressão)

Opções de personalização

Oferecemos personalização flexível para atender às suas necessidades específicas de segurança de cabeças de poço de média pressão e diâmetro extragrande:

• Personalização do diâmetro nominal: 95 mm-110 mm (combinado com especificações de tubulação de cabeça de poço de média pressão com furo extra grande não padrão)
• Personalização da classificação de pressão: até 70 MPa para sistemas de segurança de poços extragrandes de alta pressão
• Personalização de materiais: Aço inoxidável para ambientes de poços de média pressão com alto teor de enxofre
• Personalização do tempo de resposta: ≤ 1,2 segundos (fechamento ultrarrápido para operações de alto risco em cabeças de poço com furo extra grande)
• Integração do sistema de controle: ligação personalizada com alicates para tubos de óleo ou sistemas de automação de ferramentas de perfuração para monitoramento unificado de segurança de média pressão

Processo de Produção

Nossas válvulas de segurança AQF103-35 passam por um rigoroso processo de produção e controle de qualidade de 10 etapas:

1. Validação de matéria-prima: Aço carbono forjado testado quanto à resistência à tração e à pressão para atender aos requisitos API 6A.
2. Usinagem CNC de precisão: Corpo da válvula (diâmetro de 103 mm), acionador hidráulico e componentes da haste da válvula usinados com tolerância de ± 0,002 mm para atuação hidráulica confiável de média pressão e capacidade de fluxo de diâmetro extra grande.
3. Tratamento Térmico: Têmpera e revenido para aumentar a dureza do material e a resistência à pressão de até 35MPa.
4. Conjunto de componentes: Acionador hidráulico, mecanismo de mola resistente e válvula de preparação de válvula de segurança montadas por técnicos certificados com calibração de torque.
5. Teste de pressão: teste 100% hidrostático a 1,5x a pressão nominal (52,5 MPa) por 60 minutos para garantir vazamento zero em componentes de diâmetro extragrande.
6. Teste de tempo de resposta: Calibração do tempo de resposta do fechamento de emergência para ≤1,5 ​​segundos usando sistemas especializados de sensores de pressão.
7. Teste de pressão de ruptura: Teste de amostra a 105 MPa para validar a resistência à pressão extrema (de acordo com os padrões API 6A).
8. Teste de capacidade de vazão: Validação de vazão de 250 m³/h para petróleo bruto para garantir desempenho de furo extragrande.
9. Tratamento de Superfície: Aplicação de revestimento anticorrosivo e testes de adesão para ambientes de campos petrolíferos de média pressão.
10. Inspeção Final e Rotulagem: Auditoria de qualidade abrangente, rotulagem de certificação API 6A e embalagem à prova de choque para envio.

Depoimentos e avaliações de clientes

North American Bulk Oil Production Co .: "As válvulas AQF103-35 foram instaladas em mais de 200 poços de alta vazão e média pressão por 6 anos, com fechamento de emergência 100% confiável em 13 incidentes de pico de pressão. Seu projeto de furo extragrande de 103 mm aumentou nosso fluxo de produção em 60%, mantendo ao mesmo tempo uma resistência à pressão estável de 35 MPa – um divisor de águas para nossos poços de produção em massa."

Central Asian Gas Field Services Ltd .: "As válvulas AQF103-35 se adaptam perfeitamente aos nossos poços de gás de alto fluxo e baixo teor de enxofre, com zero problemas de manutenção em 5 anos de operação contínua de média pressão - muito mais confiáveis ​​do que as válvulas de segurança de diâmetro extragrande da concorrência."

FAQ (Perguntas Frequentes)

• P: O que diferencia a AQF103-35 das válvulas de segurança de média pressão e diâmetro menor (por exemplo, AQF65-35)?
  R: AQF103-35 apresenta um design de furo extra grande de 103 mm (capacidade de fluxo 60% maior), mantendo uma resistência à pressão de 35 MPa e tempo de resposta ≤ 1,5 segundo, otimizado para poços de média pressão de alto fluxo versus válvulas de 65 mm projetadas para aplicações de fluxo médio.
• P: Como manter o AQF103-35 para garantir confiabilidade de média pressão com furo extragrande?
  R: Use apenas óleo hidráulico resistente a média pressão (ISO VG 46), realize verificações de óleo trimestrais (substitua a cada 24 meses), calibração semestral da tensão da mola e teste anual de capacidade de fluxo/tempo de resposta – não é necessária desmontagem para manutenção de rotina.
• P: O AQF103-35 é compatível com alicates elétricos para tubos de óleo e ferramentas de perfuração?
  R: Sim, é totalmente compatível com alicates elétricos padrão para tubos de petróleo para campos petrolíferos e ferramentas de perfuração, com flanges API 6A universais que simplificam a integração durante a manutenção de cabeças de poço extragrandes de média pressão e atualizações do sistema de segurança.
• P: Esta válvula pode ser usada em poços de gás com alto teor de enxofre (H2S >10%)?
  R: Absolutamente. Com personalização opcional de material de aço inoxidável, ele resiste à corrosão sob tensão por sulfeto (SSCC) e é amplamente utilizado em sistemas de segurança de poços de gás de furo extra grande e com alto teor de enxofre e pressão média.
• P: Qual é o prazo de entrega para válvulas AQF103-35 padrão e personalizadas?
  R: Os modelos padrão são enviados em 20 dias; versões personalizadas (ajustes de material/pressão/diâmetro) levam de 30 a 38 dias, dependendo da complexidade da personalização.
