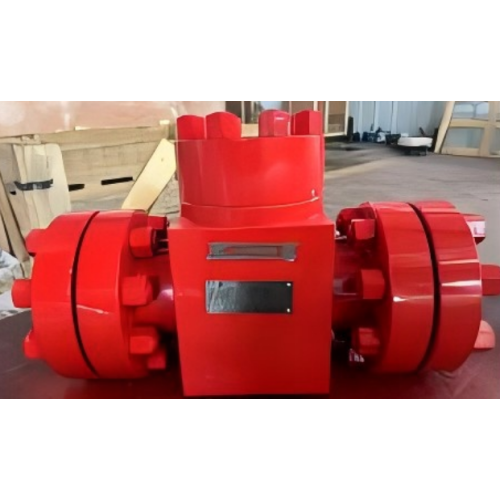

Name: Válvula de fluxo único DF65 35
Brand: Yancheng Kaifa Petroleum Machinery Co., Ltd.
Rating: 4.9 (18 reviews)

Embalagem & Entrega

Visão geral do produto

A válvula de fluxo único DF65-35 (também conhecida como válvula de retenção do coletor/válvula unidirecional) é um produto principal da Yancheng Kaifa Petroleum Machinery Co., Ltd., pertencente à nossa série de válvulas de alta qualidade e válvulas duráveis , e uma pedra angular de nossas soluções confiáveis de controle de fluxo para sistemas múltiplos de campos petrolíferos. Projetada para controle de fluido crítico em aplicações industriais de alta pressão, esta válvula de fluxo único foi projetada para permitir que o meio (fluido de perfuração, petróleo/gás, cimento) flua unidirecionalmente, evitando o fluxo reverso, protegendo os equipamentos do sistema coletor (bombas, compressores, válvulas), estabilizando a pressão do sistema e evitando contaminação cruzada do meio ou acidentes de segurança. É o "guardião de segurança anti-refluxo" indispensável para sistemas múltiplos em extração de petróleo e gás, tubulações químicas e transporte de energia, confiável por seu desempenho robusto em ambientes operacionais adversos em todo o mundo.

Especificações Técnicas

Modelo: Válvula de fluxo único DF65-35
Diâmetro nominal: 65 mm (otimizado para integração de sistema múltiplo)
Pressão de trabalho nominal: 35MPa (compatibilidade com campos petrolíferos de alta pressão)
Material: Liga de aço forjado anti-enxofre (compatível com NACE MR0175 para ambientes com gases ácidos)
Faixa de temperatura operacional: -40°C a 120°C (extrema adaptabilidade industrial)
Direção do fluxo: Unidirecional (entrada para saída, sem fluxo reverso)
Padrão de conexão: API 6A (flange de 4 1/16", norma internacional para campos petrolíferos)
Diferencial de pressão de fechamento: ≥0,1MPa (resposta rápida anti-refluxo)
Peso Líquido: 68kg (compacto, fácil de instalar)
Material de vedação: PTFE resistente a altas temperaturas (desempenho sem vazamentos)

Características e vantagens do produto

1. Controle de fluxo confiável líder do setor

Como válvula de fluxo único carro-chefe do nosso portfólio, a DF65-35 apresenta um design de gatilho acionado por mola que garante fechamento rápido (≤0,5 segundos) quando o fluxo reverso é detectado, eliminando riscos de refluxo e estabilizando instantaneamente a pressão do coletor. Essa capacidade de controle de fluxo confiável reduz os danos ao equipamento em 40% em comparação com as válvulas de retenção padrão, essenciais para operações em campos petrolíferos de alta pressão.

2. Construção de alta qualidade e resistente à corrosão

Fabricadas em liga de aço forjado antienxofre (certificado NACE MR0175) e com acabamento em revestimento epóxi anticorrosivo, nossas válvulas de alta qualidade resistem a gases ácidos (teor de H2S de até 15%), água salgada e corrosão química. O corpo forjado de peça única elimina costuras de soldagem, reduzindo os riscos de vazamento a quase zero e garantindo desempenho de longo prazo em ambientes agressivos.

3. Durabilidade excepcional para uso a longo prazo

Projetada como parte de nossa linha de Válvulas Duráveis , a DF65-35 tem uma vida útil de mais de 10.000 horas de operação (2x mais que as válvulas de retenção convencionais) com manutenção mínima. Suas vedações de PTFE para alta temperatura mantêm a integridade sob flutuações extremas de temperatura, evitando substituições frequentes e reduzindo o tempo de inatividade operacional.

4. Fácil instalação e compatibilidade do sistema

O design compacto e leve (68 kg) e a conexão de flange API 6A permitem rápida instalação/retrofit em sistemas de manifold existentes (concluída em 30 minutos por 2 técnicos). É totalmente compatível com manifolds de cabeça de poço, manifolds de fraturamento e manifolds de coleta/transporte, não exigindo modificações adicionais no sistema.

Diretrizes de instalação e uso

A instalação e operação adequadas da válvula de fluxo único DF65-35 são essenciais para uma proteção antirrefluxo confiável. Siga estas instruções passo a passo:

Preparação Pré-Instalação
Verifique se o modelo da válvula (DF65-35) corresponde aos requisitos de pressão do sistema manifold (35MPa) e diâmetro (65mm); inspecionar o corpo da válvula, vedações e flange quanto a danos/corrosão; confirme se a marcação da direção do fluxo (seta no corpo da válvula) está alinhada com o fluxo de fluido do sistema.
Conexão e fixação de flange
Limpe as superfícies do flange do coletor e do flange da válvula; alinhe a válvula com a seta de direção do fluxo voltada para a entrada média; fixe com parafusos padrão API 6A (torque: 550 N·m) para garantir uma conexão sem vazamentos; evite apertar demais para evitar danos ao flange.
Teste de pressão e calibração
Realizar teste de pressão hidrostática (42MPa por 20 minutos) para verificar se não há vazamento; testar a resposta de fechamento revertendo o fluxo de fluido (garantir que a válvula feche em 0,5 segundos); calibre o diferencial de pressão para ≥0,1 MPa para desempenho anti-refluxo ideal.
Monitoramento de operação normal
Monitore o diferencial de pressão da válvula durante a operação (mantenha entre 0,1-35MPa); verifique se há ruído/vibração anormal (indicadores de desgaste da vedação ou refluxo); registrar horas de operação para manutenção programada.
Manutenção Pós-Operação
Desligue a pressão do sistema antes da manutenção; limpe o corpo da válvula e remova detritos do canal de fluxo; inspecionar as vedações de PTFE quanto a desgaste (substituir a cada 2.000 horas de operação); lubrifique a haste da válvula com graxa anticorrosiva.

Cenários de aplicação

1. Coletores de poço de petróleo e gás

A válvula de fluxo único DF65-35 é amplamente utilizada em coletores de cabeça de poço para extração de petróleo/gás, evitando o refluxo de fluido de perfuração e protegendo sistemas preventivos de explosão - essenciais para operações seguras de controle de poço em poços de alta pressão.

2. Coletores de fraturamento e cimentação

Ideais para sistemas coletores de fraturamento/cimentação, nossas válvulas de alta qualidade garantem o fluxo unidirecional de fluido de fraturamento/pasta de cimento, evitando reversão de pressão e contaminação cruzada entre tanques de fluido.

3. Dutos de transporte de produtos químicos e energia

Em tubulações químicas e redes de transporte de energia, o DF65-35 fornece controle de fluxo confiável para meios corrosivos, evitando fluxo reverso que poderia causar danos à tubulação ou incidentes de segurança.

4. Plataformas petrolíferas offshore

O design resistente à corrosão de nossas válvulas duráveis as torna adequadas para plataformas de campos petrolíferos offshore, resistindo à exposição à água salgada e a mudanças extremas de temperatura em operações em águas profundas.

Benefícios para clientes

Aprimoramento de segurança : A resposta rápida anti-refluxo (≤0,5s) reduz danos ao equipamento e acidentes de segurança em 40%, em conformidade com os padrões de segurança de campos petrolíferos API 6A e OSHA.
Redução de custos : vida útil de mais de 10.000 horas (2x mais que as válvulas padrão) reduz os custos de substituição/manutenção em 30%; a instalação rápida reduz os custos de mão de obra e o tempo de inatividade do sistema.
Eficiência operacional : O controle de fluxo confiável estabiliza a pressão do coletor, melhorando a eficiência geral do sistema em 20% e evitando dispendiosas interrupções de produção.
Conformidade Global : As certificações NACE MR0175 e CE permitem acesso contínuo ao mercado na América do Norte, Oriente Médio, Europa e Ásia – sem barreiras regulatórias para projetos transfronteiriços.

Certificações e Conformidade

A válvula de fluxo único DF65-35 ( Válvulas de Alta Qualidade ) atende aos mais rígidos padrões industriais internacionais, com documentação de certificação completa fornecida em cada pedido:

API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
GB/T 12224 (Padrão de qualidade de válvula nacional chinês)

Opções de personalização

Oferecemos personalização flexível para nossa válvula de fluxo único (série DF65-35) para atender às especificações do seu sistema manifold:

Personalização da dimensão: diâmetro nominal de 50-80 mm (de acordo com os requisitos do sistema coletor)
Personalização da classificação de pressão: 21MPa/35MPa/70MPa (compatibilidade com pressão ultra-alta)
Personalização de material: Aço inoxidável/liga de aço (para ambientes de corrosão química/extrema)
Personalização da vedação: vedações Viton/FKM (para meios químicos de alta temperatura)
Personalização da conexão: Flangeada/roscada/soldada (de acordo com os padrões de instalação locais)

Nossa equipe de engenharia entrega válvulas personalizadas em até 15 dias úteis após o recebimento das especificações técnicas.

Processo de Produção e Controle de Qualidade

Inspeção de matérias-primas: 100% de testes de ligas de aço (resistência à tração, resistência à corrosão) de acordo com os padrões NACE MR0175/API 6A; materiais de vedação testados para desempenho em altas temperaturas.
Forjamento e usinagem de precisão: forjamento de peça única do corpo da válvula (sem soldas) + usinagem CNC de 5 eixos (precisão de ± 0,05 mm) para canais de fluxo e sedes de válvula.
Tratamento de superfície: Revestimento epóxi anticorrosivo (espessura ≥150μm) + passivação para componentes de aço inoxidável para aumentar a resistência à corrosão.
Montagem e Calibração: Montagem manual do gatilho e vedações com mola; calibração do diferencial de pressão de fechamento para ≥0,1 MPa para resposta ideal.
Teste de qualidade: teste de 3 estágios (estanqueidade à pressão, direção do fluxo, tempo de resposta) + auditoria de certificação API 6A de terceiros.
Rastreabilidade e Embalagem: Marcação de número de lote para rastreabilidade de todo o ciclo de vida; embalagens anticorrosivas para transporte de longa distância.

Depoimentos e avaliações de clientes

Operador de campo de gás ácido no Oriente Médio : "A válvula de fluxo único DF65-35 operou perfeitamente em nossos poços com alto teor de enxofre de 32 MPa — zero refluxo ou problemas de corrosão em 24 meses, excedendo em muito o desempenho de nosso fornecedor anterior de válvulas duráveis ."
Empresa norte-americana de serviços de fraturamento : "A versão personalizada de 70 MPa dessas válvulas de alta qualidade melhorou a eficiência do nosso coletor de fraturamento em 25%, com a certificação API 6A simplificando a conformidade regulatória em vários estados."
Operador asiático de plataforma offshore : "O controle de fluxo confiável do DF65-35 reduziu nosso tempo de inatividade para manutenção em 30% — seu design resistente à corrosão resistiu à exposição à água salgada por 3 anos sem substituição."

Perguntas frequentes (FAQ)

Q1: A válvula DF65-35 pode ser personalizada para 80 mm de diâmetro para caber em nosso coletor existente?

R: Sim - oferecemos personalização de dimensões para a série DF65-35 (diâmetro nominal de 50-80 mm) sem comprometer a classificação de pressão ou desempenho de controle de fluxo, totalmente compatível com sistemas de manifold existentes.

Q2: Qual é o prazo de entrega para válvulas de fluxo único padrão e personalizadas?

R: As válvulas DF65-35 padrão têm um prazo de entrega de 10 dias; versões personalizadas (classificação de dimensão/pressão) levam de 15 a 18 dias úteis, com pedidos em grandes quantidades (≥50 unidades) tendo um prazo de entrega 3 dias menor.

Q3: Como manter as vedações da válvula em ambientes de alta temperatura/gás ácido?

R: Fornecemos graxa anti-enxofre especializada e kits de substituição de vedação com certificação NACE; recomendamos inspecionar as vedações a cada 2.000 horas de operação e substituí-las por nossas peças OEM para garantir o desempenho ideal.

Q4: A válvula vem com garantia e o que ela cobre?

R: Todas as nossas válvulas de alta qualidade incluem uma garantia de 2 anos que cobre defeitos de fabricação, falhas de material e desempenho da vedação - também oferecemos suporte técnico vitalício para instalação e manutenção.
