Visão geral do produto

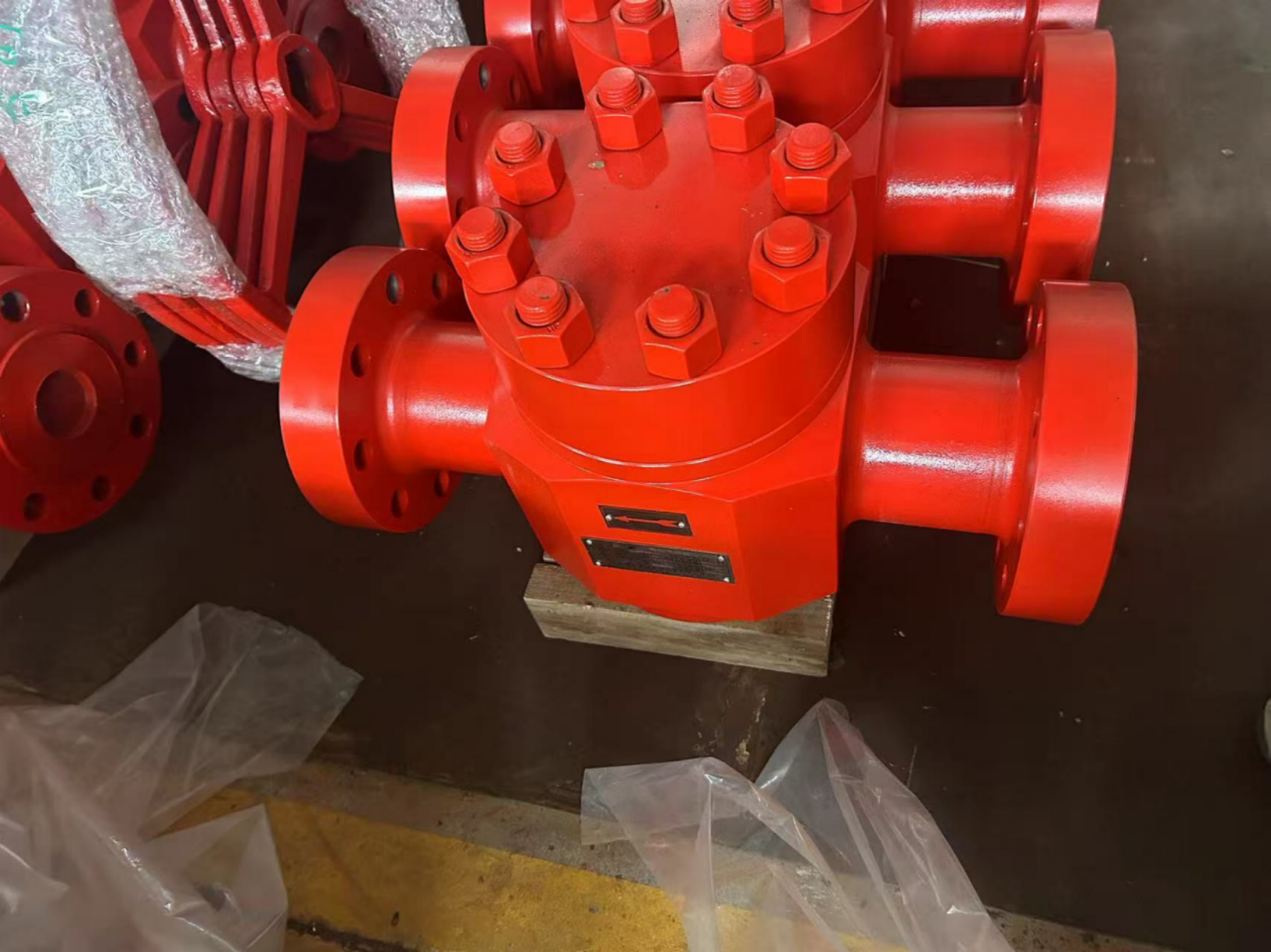

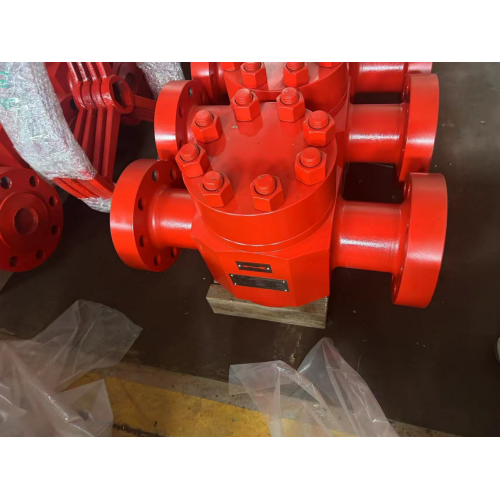

A válvula de fluxo único DF103-70 (também conhecida como válvula de retenção do coletor/válvula unidirecional) é um produto de ultra-alta pressão de grande diâmetro da Yancheng Kaifa Petroleum Machinery Co., Ltd., pertencente à nossa série de válvulas de alta qualidade e válvulas duráveis , e um componente chave de nossas soluções de controle de fluxo confiável para sistemas múltiplos de campos petrolíferos em grande escala. Projetada para gerenciamento de fluidos de ultra-alta pressão de 70 MPa e 103 mm de grande diâmetro, esta válvula de fluxo único permite o fluxo unidirecional de meios de alto volume (fluido de perfuração, fluido de fraturamento, óleo/gás), ao mesmo tempo que elimina riscos de fluxo reverso - protegendo equipamentos coletores de serviço pesado (bombas de alto fluxo, compressores), estabilizando a pressão do sistema e evitando contaminação cruzada média ou incidentes de segurança. Como o "guardião da segurança anti-refluxo" para sistemas de alta pressão de grande diâmetro, é amplamente aplicado na extração de petróleo/gás em grande escala, operações de fraturamento de alto volume e redes de transporte de energia em massa em todo o mundo.
Especificações Técnicas
- Modelo: Válvula de fluxo único DF103-70
- Diâmetro nominal: 103 mm (otimizado para fluxo de fluido de alto volume)
- Pressão de trabalho nominal: 70MPa (compatibilidade com pressão ultra-alta)
- Material: Liga de aço forjado super anti-enxofre (compatível com NACE MR0175)
- Faixa de temperatura operacional: -40°C a 150°C (extrema adaptabilidade térmica)
- Direção do fluxo: Unidirecional estrito (entrada → saída, fluxo reverso zero)
- Padrão de conexão: API 6A (flange de 7 1/16", norma internacional para campos petrolíferos)
- Tempo de resposta de fechamento: ≤0,4 segundos (atuação rápida anti-refluxo)
- Peso líquido: 128 kg (design robusto de grande diâmetro)
- Material de vedação: vedação composta PEEK + HNBR de alta pressão e alta temperatura (sem vazamento abaixo de 70MPa/150°C)
- Capacidade de vazão: 120 m³/h (manuseio de fluidos de alto volume)
Características e vantagens do produto
1. Controle de fluxo confiável de grande diâmetro e ultra-alta pressão
Como uma válvula de fluxo único premium, a DF103-70 combina diâmetro grande de 103 mm (3x maior que as válvulas padrão de 35 mm) com tolerância de pressão ultra-alta de 70 MPa, permitindo fluxo de fluido de alto volume (120 m³/h) enquanto mantém controle de fluxo confiável . Seu design de gatilho forjado com mola para serviço pesado garante uma resposta de fechamento de ≤0,4s, eliminando riscos de refluxo mesmo em rápidas flutuações de pressão em operações de fraturamento em grande escala.
2. Construção de alta qualidade e resistente à corrosão
Nossas válvulas de alta qualidade apresentam corpos de liga de aço forjado de peça única (sem costuras de solda) para eliminar pontos de vazamento em estruturas de grande diâmetro, combinadas com tratamento anti-enxofre certificado NACE MR0175 - resistindo a gases ácidos (teor de H2S de até 20%) e corrosão de água salgada em ambientes agressivos offshore/onshore. As vedações compostas PEEK+HNBR mantêm a integridade sob extrema pressão/temperatura, excedendo os padrões da indústria em 30%.
3. Durabilidade excepcional para uso em serviços pesados
Projetada como parte de nossa linha de válvulas duráveis , a DF103-70 oferece mais de 10.000 horas de operação (2x mais que as válvulas de retenção convencionais de grande diâmetro) com manutenção mínima. A haste da válvula reforçada, a sede resistente ao desgaste e a mola reforçada reduzem a frequência de substituição, reduzindo os custos operacionais a longo prazo em 35%.
4. Fácil integração com sistemas múltiplos de grande escala
O design de 103 mm de diâmetro é adaptado para sistemas de manifold de grande escala, permitindo o retrofit perfeito em manifolds de fraturamento/cabeça de poço de alto fluxo existentes (tempo de instalação ≤60 minutos por 3 técnicos). É totalmente compatível com flanges API 6A 7 1/16", não necessitando de reconfiguração do sistema ou adaptadores personalizados.
Diretrizes de instalação e uso
A instalação adequada é crítica para o desempenho de ultra-alta pressão de grande diâmetro do DF103-70. Siga estas instruções passo a passo:
- Validação de pré-instalação
Verifique se o modelo da válvula (DF103-70) corresponde aos requisitos de pressão do coletor (70MPa) e diâmetro (103mm); inspecione o corpo/vedações da válvula quanto a danos; confirme se a seta de direção do fluxo está alinhada com o fluxo de fluido do sistema (crítico para a função anti-refluxo). - Preparação e conexão de flange
Limpe as superfícies do coletor e do flange da válvula (remova detritos/corrosão); utilize um guindaste para posicionar a válvula (peso 128kg) e alinhar com a direção do fluxo; fixe com parafusos API 6A de alta resistência (torque: 850 N·m) para garantir vedação sem vazamentos sob pressão ultra-alta. - Teste de pressão e calibração
Realizar teste de pressão hidrostática (84MPa por 30 minutos) para verificar se não há vazamento; testar resposta de fechamento (deve atuar em 0,4s); calibre o diferencial de pressão para ≥0,25 MPa para desempenho anti-refluxo ideal. - Monitoramento Operacional
Monitorar o diferencial de pressão da válvula durante a operação (manter 0,25-70MPa); verifique se há ruído/vibração anormal (indicadores de desgaste da vedação); registrar horas de operação para manutenção programada. - Protocolo de Manutenção
Desligue a pressão do sistema antes da manutenção; limpar o canal de fluxo da válvula (remover detritos grandes); inspecionar vedações compostas a cada 3.000 horas de operação (substituir somente por peças OEM); lubrifique a haste com graxa anti-enxofre de alta pressão.
Cenários de aplicação
1. Operações de fraturamento de ultra-alta pressão em grande escala
A válvula de fluxo único DF103-70 foi projetada para sistemas coletores de fraturamento em grande escala, fornecendo controle de fluxo confiável para fluido de fraturamento de alto volume (120 m³/h) — evitando refluxo que poderia danificar bombas de alto fluxo ou causar picos de pressão em operações de fraturamento de 70MPa.
2. Coletores de cabeça de poço de alto volume (onshore/offshore)
Ideais para coletores de cabeça de poço de petróleo/gás de alto volume (≥100 mm de diâmetro), nossas válvulas de alta qualidade protegem o equipamento de cabeça de poço contra fluxo reverso de fluido de perfuração pesado, garantindo equilíbrio de pressão seguro em condições de fundo de poço de grande diâmetro e pressão ultra-alta.
3. Dutos de transporte de energia em massa
Em oleodutos de transporte de petróleo/gás a granel e redes químicas de alta pressão, o DF103-70 evita o fluxo reverso de fluidos perigosos de alto volume, evitando danos ao oleoduto ou incidentes de segurança em ambientes operacionais de 70MPa.
4. Coletores de plataformas offshore de grande diâmetro
O design resistente à corrosão de nossas Válvulas Duráveis as torna ideais para plataformas offshore de grande diâmetro, suportando a exposição à água salgada e oscilações extremas de temperatura na extração de petróleo/gás de alto volume em águas profundas.
Benefícios para clientes
- Aprimoramento de segurança : classificação de pressão ultra-alta de 70MPa e fechamento rápido ≤0,4s reduzem danos ao equipamento/incidentes de segurança em 50%, em conformidade com os padrões de segurança de ultra-alta pressão API 6A e OSHA para sistemas de grande diâmetro.
- Eficiência operacional : capacidade de alto fluxo de 120 m³/h e controle de fluxo confiável melhoram a eficiência da operação de fraturamento/cabeça de poço em grande escala em 25%, evitando dispendiosas interrupções de produção devido a refluxo ou instabilidade de pressão.
- Redução de custos : a vida útil de mais de 10.000 horas reduz os custos de substituição/manutenção em 35%; a fácil integração reduz os custos de mão de obra e o tempo de inatividade do sistema em 20%.
- Conformidade global : as certificações NACE MR0175 e CE permitem acesso contínuo ao mercado na América do Norte, Oriente Médio e Ásia – sem barreiras regulatórias para projetos de grande diâmetro e ultra-alta pressão.
Certificações e Conformidade
A válvula de fluxo único DF103-70 (
válvulas de alta qualidade ) atende aos mais rigorosos padrões industriais internacionais de grande diâmetro e ultra-alta pressão:
- API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
- NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
- ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
- Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
- GB/T 12224 (Padrão Nacional Chinês de Qualidade de Válvula de Alta Pressão)
Opções de personalização
Oferecemos personalização flexível para nossa
válvula de fluxo único (série DF103-70) para atender aos requisitos do seu sistema de ultra-alta pressão em grande escala:
- Personalização de dimensão: diâmetro nominal de 90-120 mm (de acordo com as especificações do sistema coletor)
- Personalização da classificação de pressão: 50MPa/70MPa/105MPa (opções de extrema alta pressão)
- Personalização do material: Liga de titânio/aço inoxidável super duplex (para ambientes de corrosão extrema)
- Personalização da vedação: vedações Viton/FKM (para meios químicos de alta temperatura)
- Personalização da Conexão: Flangeada/Roscada/Soldada (conforme padrões de instalação)
Nossa equipe de engenharia entrega válvulas personalizadas em até 20 dias úteis após o recebimento das especificações técnicas.
Processo de Produção e Controle de Qualidade
- Inspeção de matéria-prima: teste de 100% de liga de aço (resistência à tração, resistência à corrosão) de acordo com NACE MR0175/API 6A; vedações compostas testadas para desempenho de 70MPa/150°C.
- Forjamento e usinagem de precisão: forjamento de peça única do corpo da válvula de grande diâmetro (sem soldas) + usinagem CNC de 5 eixos (precisão de ± 0,03 mm) para canais de fluxo de ultra-alta pressão.
- Tratamento de superfície: Revestimento cerâmico anticorrosivo (espessura ≥200μm) + passivação para aumentar a resistência à corrosão por enxofre em superfícies de grande diâmetro.
- Montagem e calibração: Montagem manual de gatilho com mola para serviço pesado; calibração da resposta de fechamento para ≤0,4s para dinâmica de fluxo de grande diâmetro.
- Teste de qualidade: teste de 4 estágios (estanqueidade à pressão, direção do fluxo, tempo de resposta, resistência à corrosão) + auditoria API 6A de terceiros para válvulas de grande diâmetro.
- Rastreabilidade e Embalagem: Marcação de número de lote para rastreabilidade de todo o ciclo de vida; embalagens anticorrosivas à prova de choque para serviços pesados para transporte de longa distância.
Depoimentos e avaliações de clientes
- Empresa norte-americana de fraturamento em grande escala : "A válvula de fluxo único DF103-70 lidou com 120 m³/h de fluido de fraturamento a 70 MPa perfeitamente — zero refluxo ou vazamento em 24 meses, superando todas as outras válvulas duráveis que usamos para sistemas de grande diâmetro."
- Operador de campo petrolífero de alto volume no Oriente Médio : "A versão personalizada de 120 mm dessas válvulas de alta qualidade melhorou a eficiência do coletor da cabeça do poço em 30%, com a certificação NACE MR0175, simplificando a conformidade com o campo de gás ácido."
- Operador asiático de plataforma offshore : "O controle de fluxo confiável do DF103-70 reduziu o tempo de inatividade para manutenção em 25% — seu design resistente à corrosão resistiu à água salgada por 3 anos sem substituição em nossas tubulações de grande diâmetro."
Perguntas frequentes (FAQ)
Q1: O DF103-70 pode ser personalizado para um diâmetro de 120 mm para se adequar ao nosso coletor de grande escala existente?
R: Sim - oferecemos personalização de dimensões para a série DF103-70 (diâmetro nominal de 90-120 mm) sem comprometer a classificação de pressão (70 MPa) ou desempenho de controle de fluxo, totalmente compatível com sistemas de manifold de grande diâmetro existentes.
Q2: Qual é o prazo de entrega para válvulas DF103-70 padrão e personalizadas?
R: As válvulas DF103-70 padrão têm um prazo de entrega de 15 dias; versões personalizadas (classificação de dimensão/pressão) levam de 20 a 22 dias úteis, com pedidos em grandes quantidades (≥30 unidades) tendo um prazo de entrega 5 dias menor.
Q3: Como manter as vedações compostas em condições operacionais de 70MPa/150°C?
R: Fornecemos vedações compostas OEM PEEK + HNBR (testadas para 70MPa / 150 ° C) e graxa anti-enxofre de alta pressão; recomendamos a inspeção da vedação a cada 3.000 horas de operação para manter o desempenho ideal em sistemas de grande diâmetro.
Q4: A válvula inclui garantia e o que ela cobre?
R: Todas as nossas válvulas de alta qualidade incluem uma garantia de 3 anos que cobre defeitos de fabricação, falhas de material e desempenho de vedação - também oferecemos suporte técnico vitalício para instalação/manutenção de válvulas de ultra-alta pressão de grande diâmetro.
