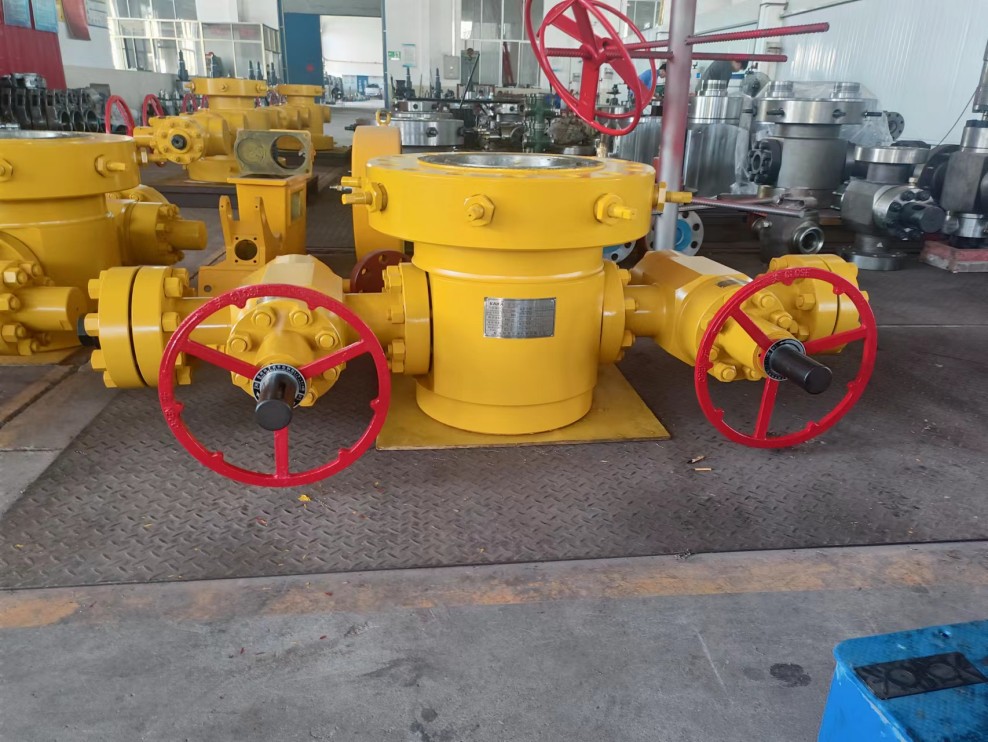

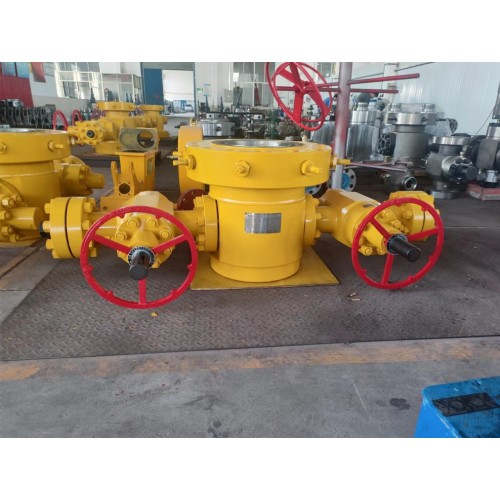

Cabeça da luva do eixo central - Máquinas de petróleo de cabeça de poço de alta precisão para operações de revestimento de poços de petróleo e gás
Visão geral do produto
A cabeça da luva do eixo central é um componente de cabeça de poço projetado com precisão da Yancheng Kaifa Petroleum Machinery Co., Ltd., um produto chave em nosso portfólio de máquinas de petróleo projetado para instalação de revestimento de poços de petróleo e gás e manutenção da integridade do poço. Como uma variante atualizada dos sistemas tradicionais de cabeçote de revestimento, este cabeçote de luva de eixo central integra as funções de fixação de revestimento, vedação de espaço anular e suporte de carga - fixando com segurança colunas de revestimento multicamadas, vedando a lacuna anular entre os revestimentos e fornecendo uma base estável para cabeçotes de tubulação, árvores de Natal e outros equipamentos de cabeça de poço. Ele foi projetado especificamente para suportar toda a carga de gravidade do revestimento técnico e do revestimento do reservatório, e possui portas laterais duplas em seu corpo para permitir operações críticas de poço, como cimentação, monitoramento de profundidade de poço e injeção de fluido de equilíbrio. Totalmente compatível com ferramentas de perfuração padrão e válvulas de cabeça de poço, oferece precisão e durabilidade superiores para projetos onshore, offshore e complexos de completação de poços.
Especificações Técnicas
Tipo de produto: Cabeça da luva do eixo central (design integrado do eixo central e da luva)
Classe de material: Liga de aço forjado (4140) / Aço inoxidável (316L) / Hastelloy C276 (compatível com NACE MR0175)
Classificação de pressão: 2.000 psi (13,8 MPa) / 3.000 psi (20,7 MPa) / 5.000 psi (34,5 MPa) / 10.000 psi (69 MPa)
Compatibilidade da carcaça: 7", 9-5/8", 13-3/8", 18-5/8" (personalizável para tamanhos de carcaça não padrão)
Diâmetro do eixo central: 4" a 10" (usinado com precisão para precisão de ajuste da luva ±0,001mm)
Tipo de conexão: Flange API 6A / Rosca (STC/LTC/BTC) / Conexões soldadas
Sistema de vedação: vedação metal-metal com núcleo de precisão e luva de eixo + vedação de backup de elastômero
Configuração da porta lateral: 2 portas de válvula de asa API 6A de 2" (para operações de cimentação/injeção)
Capacidade de carga: até 1.000.000 libras (suporta colunas de revestimento técnico/reservatório pesado)
Temperatura operacional: -45°C a 200°C (adequado para ambientes de poço HPHT)
Padrão de projeto: API 6A (Equipamento para cabeça de poço e árvore de Natal) / ISO 10423 / NACE MR0175
Recursos do produto
Ajuste preciso da luva do eixo central: A precisão ultra-alta (±0,001 mm) entre o eixo central e a luva garante deslocamento radial zero, eliminando os riscos de falha da vedação anular – superando as cabeças de revestimento tradicionais em estabilidade de vedação em 40%.
Alta capacidade de suporte de carga: A construção em liga de aço forjado oferece capacidade de carga de 1.000.000 libras, suportando com segurança colunas de revestimento técnico pesado e de reservatório sem deformação em poços ultraprofundos.
Sistema de vedação de nível duplo: A vedação da luva do eixo com núcleo metal-metal + a vedação de backup de elastômero fornecem proteção dupla contra vazamento de fluido anular, mantendo a integridade do poço em condições de alta pressão/alta temperatura (HPHT).
Design funcional integrado: Eixo central integrado e estrutura de luva reduzem as etapas de montagem em 30% em comparação com cabeçotes de revestimento do tipo dividido; portas laterais duplas permitem cimentação, monitoramento de pressão e injeção de fluido sem adaptadores adicionais.
Compatibilidade universal: Integra-se perfeitamente com equipamentos padrão de cabeça de poço (cabeças de tubos, árvores de Natal), válvulas e ferramentas de perfuração – compatível com sistemas globais de cabeça de poço API 6A.
Resistência à corrosão e ao desgaste: os materiais em conformidade com NACE MR0175 (316L/Hastelloy) resistem à corrosão por gás ácido (H₂S/CO₂) e ao desgaste do revestimento, estendendo a vida útil para mais de 12 anos em ambientes de poços agressivos.
Fácil manutenção no local: As vedações de luva substituíveis e as buchas do eixo central podem ser reparadas no local em 90 minutos (em comparação com mais de 4 horas para cabeçotes de revestimento tradicionais), minimizando o tempo não produtivo (NPT).
Etapas de instalação e operação
Preparação pré-instalação: Inspecione a cabeça da luva do eixo central quanto a danos (rachaduras, deformação) e verifique se a classificação do material/pressão corresponde ao projeto do poço; limpe o eixo central e as superfícies de vedação da luva para remover detritos.
Alinhamento do eixo central: Abaixe o eixo central no conjunto da luva usando ferramentas de perfuração calibradas, garantindo precisão de alinhamento de ±0,001 mm para evitar danos à vedação durante a instalação.
Aterragem da coluna de revestimento: Abaixe a coluna de revestimento técnico/reservatório no ombro de suporte de carga da cabeça da luva do eixo central, confirmando que o peso do revestimento está dentro do limite de capacidade de carga de 1.000.000 libras.
Ativação da vedação: Aperte as porcas de compressão da vedação para ativar a vedação da luva do eixo com núcleo de metal com metal e a vedação de backup de elastômero; conduza um teste de vazamento de baixa pressão de 500 psi para verificar o desempenho da vedação.
Conexão da porta lateral: Conecte linhas de cimentação ou equipamento de monitoramento às portas laterais duplas (equipadas com válvulas API 6A para controle de fluxo) e prenda com parafusos calibrados por torque.
Integração do sistema: Monte a cabeça da tubulação/árvore de natal no flange da cabeça da luva do eixo central; realize um teste hidrostático a 1,5x a pressão nominal por 60 minutos para validar a integridade geral do sistema.
Implantação Operacional: Use portas laterais para operações de cimentação, injeção de fluido de equilíbrio ou monitoramento de profundidade de poço; registre dados de pressão/temperatura para monitorar o desempenho da cabeça da luva do eixo central.
Cenários de aplicação
Nosso cabeçote de manga de eixo central foi projetado para desempenho confiável em diversas operações de poços de petróleo e gás em todo o mundo, incluindo:
Poços convencionais de petróleo/gás onshore – fixação de revestimento primário e vedação anular para cabeças de poço de 2.000 a 5.000 psi
Completações de poços em plataformas offshore – projeto resistente à corrosão para ambientes marinhos/de água salgada
Poços HPHT ultraprofundos (> 4.000 m) – alta capacidade de carga para colunas de revestimento pesadas em ambientes de pressão de 10.000 psi
Poços de gás ácido (ricos em H₂S/CO₂) – materiais em conformidade com NACE MR0175 para evitar falhas por corrosão
Poços horizontais de óleo/gás de xisto – ajuste de núcleo de precisão com manga e eixo para vedação anular de revestimento multicamadas
Projetos de remediação de poços – substituição de cabeçotes de revestimento tradicionais danificados para restaurar a integridade do poço
Benefícios para clientes
Maior confiabilidade de vedação: O ajuste preciso da luva do eixo central reduz os riscos de vazamento anular em 40%, reduzindo os custos de incidentes de controle de poço e as penalidades de conformidade.
Tempo de instalação reduzido: O projeto integrado reduz o tempo de instalação no local em 30%, reduzindo os custos de tempo de perfuração e acelerando os cronogramas de conclusão do poço.
Economia de custos a longo prazo: Materiais resistentes à corrosão e fácil manutenção prolongam a vida útil para mais de 12 anos, reduzindo a frequência de substituição e as despesas de capital em 50% em 10 anos.
Flexibilidade Operacional: As portas laterais duplas eliminam a necessidade de adaptadores personalizados, reduzindo os custos operacionais de cimentação/injeção em 25%.
Conformidade Global: A certificação API 6A/NACE MR0175 garante a conformidade com os padrões internacionais de cabeça de poço, eliminando barreiras de importação nos mercados globais.
Tempo de inatividade minimizado: A substituição da vedação/bucha no local reduz o NPT de manutenção em 60% em comparação com a substituição completa do cabeçote do revestimento, maximizando o tempo de atividade da produção do poço.
Certificações e Conformidade
Para garantir a conformidade global de qualidade e segurança para operações de cabeça de poço, a cabeça de manga de eixo central possui as seguintes certificações oficiais:
Certificação API 6A (Licença Monograma) – total conformidade com os padrões de equipamentos de cabeça de poço
Certificação NACE MR0175/ISO 15156 – anticorrosão para ambientes ácidos de óleo/gás
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 – controle de qualidade da produção de ponta a ponta
Certificação CE – em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos
Certificação API Q1 – gestão de qualidade para produtos da indústria petrolífera
Opções de personalização
Oferecemos personalização flexível para atender aos seus requisitos específicos da cabeça da luva do eixo central:
Personalização de tamanho: Diâmetro do eixo central (3" a 12"), compatibilidade da carcaça (5" a 24") e dimensões da porta lateral (1" a 4")
Personalização da classificação de pressão: até 15.000 psi (103,4 MPa) para completações de poços de pressão ultra-alta
Personalização de materiais: Liga de titânio para aplicações offshore leves; Inconel 718 para poços de alta temperatura
Personalização da conexão: tamanhos de flange API 6A personalizados, conexões rosqueadas não padrão (perfis de rosca personalizados)
Personalização Funcional: Portas laterais adicionais (3-4 portas) para poços multioperacionais; sensores de pressão integrados
Personalização do revestimento: Revestimento cerâmico anticorrosivo para ambientes marinhos/ácidos extremos
Processo de Produção
Nossas cabeças de manga de eixo central passam por um rigoroso processo de produção e controle de qualidade de 11 etapas:
Validação de matéria-prima: Tarugos de liga de aço/hastelloy forjados testados quanto à resistência à tração, resistência à corrosão e composição química (compatível com NACE MR0175).
Usinagem CNC de precisão: Eixo central, luva e corpo usinados com tolerância de ± 0,001 mm para conformidade com API 6A.
Acabamento da superfície de vedação: Superfícies de vedação da luva do eixo central polidas com rugosidade Ra 0,6 μm para vedação ideal de metal com metal.
Tratamento térmico: Eixo central e luva tratados termicamente para aumentar a dureza e a resistência à fadiga em aplicações de alta carga.
Revestimento anticorrosivo: Revestimento epóxi/cerâmico multicamadas aplicado (conforme NACE MR0175) para proteção de ambientes ácidos.
Montagem de Componentes: Eixo central, luva, vedações e válvulas de porta lateral montadas por técnicos seniores certificados.
Teste hidrostático: teste 100% a 1,5x a pressão nominal por 60 minutos para validar a vedação de vazamento zero.
Teste de capacidade de carga: teste de amostra com carga nominal de 1,25x (1,25 milhões de libras) para confirmar a estabilidade estrutural.
Teste de ajuste de precisão: Verifique a precisão do ajuste do eixo central-luva (±0,001 mm) para garantir o desempenho da vedação.
Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional.
Certificação e embalagem: Rotulagem com monograma API 6A, embalagem resistente à corrosão e documentação completa de certificação.
Depoimentos e avaliações de clientes
European Onshore Well Services Ltd.: "As cabeças de manga de eixo central foram instaladas em mais de 600 poços onshore há 6 anos, sem nenhum incidente de falha de vedação. Seu ajuste preciso eliminou vazamentos anulares em poços de gás ácido, e a manutenção no local leva apenas 90 minutos – reduzindo nosso tempo de inatividade em 60%."
South American Offshore Drilling Co.: "Escolhemos as cabeças de manga de eixo central da Kaifa por sua classificação de 5.000 psi e design resistente à corrosão. Elas suportam nossas pesadas colunas de revestimento em poços offshore, e o design integrado reduziu nosso tempo de instalação em 30% – acelerando significativamente nossos cronogramas de conclusão de poços."
FAQ (Perguntas Frequentes)
P: O que diferencia a cabeça da luva do eixo central das cabeças de revestimento tradicionais?
R: A cabeça da luva do eixo central apresenta ajuste ultrapreciso (±0,001 mm) da luva do eixo central, design integrado de suporte de carga/vedação e manutenção mais rápida no local - proporcionando estabilidade de vedação 40% melhor e tempo de instalação 30% menor em comparação com cabeças de revestimento do tipo dividido tradicionais.
P: A cabeça da luva do eixo central é compatível com válvulas de cabeça de poço e ferramentas de perfuração existentes?
R: Sim – é totalmente compatível com válvulas de cabeça de poço, cabeçotes de tubulação e ferramentas de perfuração padrão API 6A, não exigindo adaptadores personalizados para integração em seu sistema de completação de poço existente.
P: Que manutenção é necessária para a cabeça da luva do eixo central?
A: Inspeção visual trimestral do ajuste do eixo central-luva e das conexões da porta lateral; vedações/buchas substituíveis a cada 4-5 anos – todos os serviços podem ser feitos no local sem remover a unidade inteira.
P: Este produto pode ser usado em ambientes de poços ultraácidos (H₂S >30%)?
R: Sim - oferecemos personalização da liga Hastelloy C276 (certificada NACE MR0175) para evitar fissuração por corrosão sob tensão de sulfeto (SSCC) em operações de poços ultra-ácidos.
P: Qual é o prazo de entrega para cabeças de luva de eixo central padrão e personalizadas?
R: Os modelos padrão (2.000/3.000 psi) são enviados em 22 dias; versões customizadas (10000psi/Hastelloy) levam de 32 a 42 dias, dependendo da complexidade da customização.
