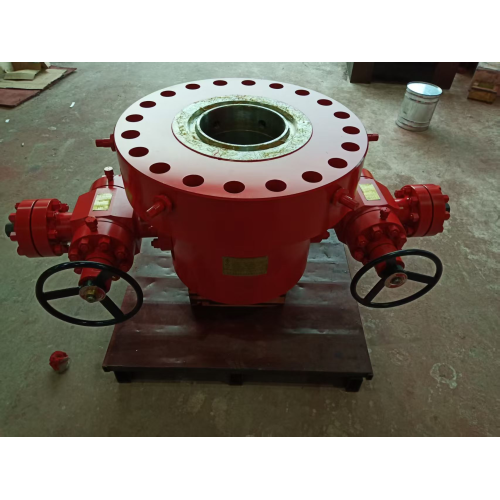

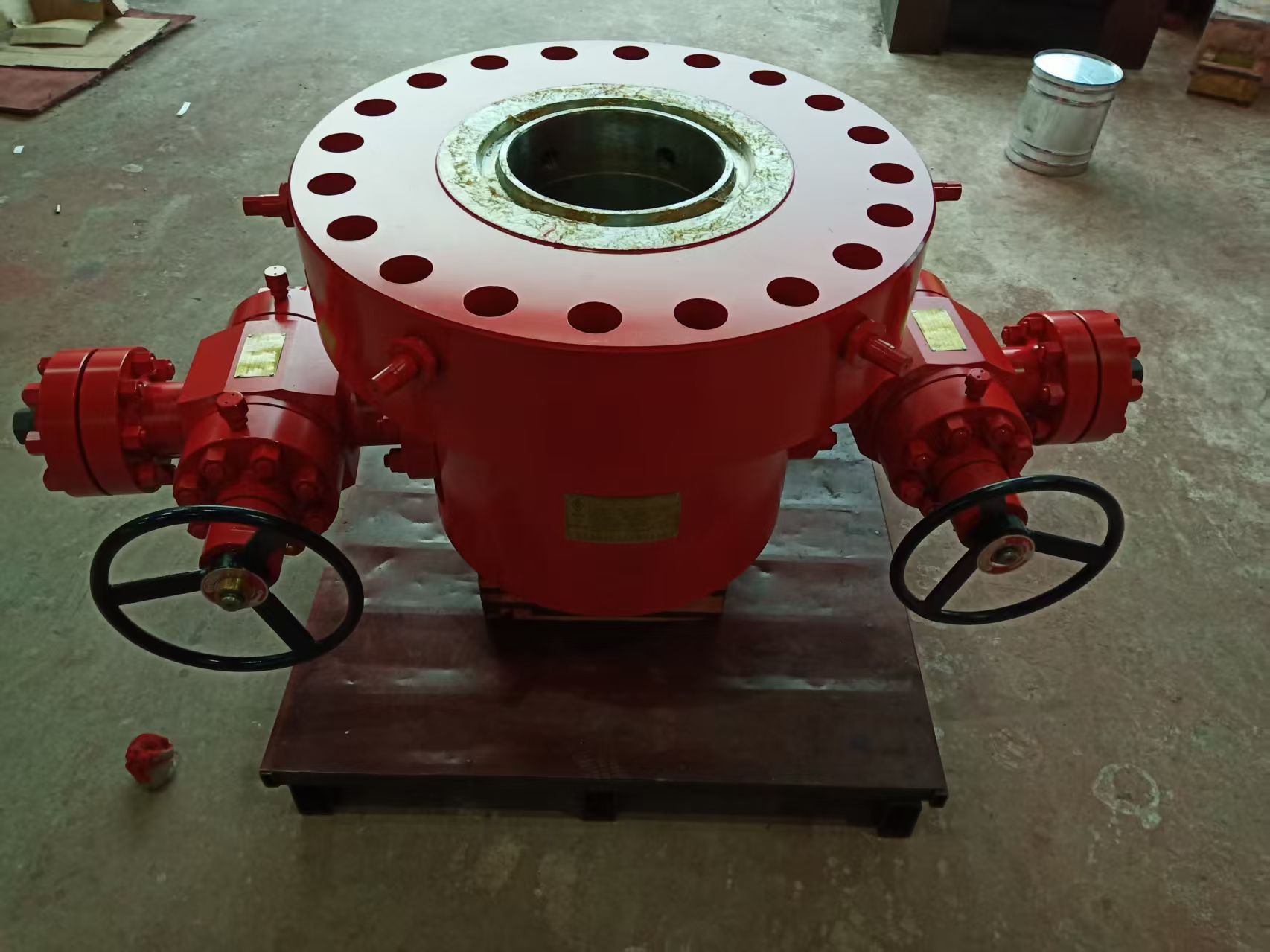

Cabeça de revestimento tipo Kava - Máquinas de petróleo de cabeça de poço premium para conclusão de poços de petróleo e gás
Visão geral do produto
A cabeça de revestimento tipo Kava é um componente central da cabeça de poço da Yancheng Kaifa Petroleum Machinery Co., Ltd., um produto carro-chefe em nosso portfólio de máquinas de petróleo projetado para operações de completação de poços de petróleo e gás em todo o mundo. Como uma base estrutural crítica para sistemas de cabeça de poço, esta cabeça de revestimento foi projetada para fixar com segurança múltiplas camadas de colunas de revestimento, vedar o espaço anular entre os revestimentos e fornecer uma base de suporte estável para cabeças de tubulação e árvores de Natal – ao mesmo tempo em que conecta perfeitamente as colunas de revestimento com todos os tipos de equipamentos de cabeça de poço. Além de sua função estrutural principal, ele suporta toda a carga de gravidade do revestimento técnico e do revestimento do reservatório, e possui portas laterais duplas no corpo para permitir operações essenciais do poço, como cimentação, monitoramento da profundidade do poço e injeção de fluido de equilíbrio. Totalmente compatível com ferramentas de perfuração padrão e válvulas de cabeça de poço, é a escolha líder do setor para integridade confiável de poço em projetos de poços onshore, offshore e ultraprofundos.
Especificações Técnicas
Tipo de produto: Cabeça de revestimento tipo Kava (opções de design integral/separável)
Classe de material: Aço carbono forjado (A105) / Liga de aço (4130) / Aço inoxidável (316L) - compatível com NACE MR0175 para ambientes ácidos
Classificação de pressão: 2.000 psi / 3.000 psi / 5.000 psi / 10.000 psi (classes de pressão API 6A)
Compatibilidade de tamanho de carcaça: 9-5/8", 13-3/8", 18-5/8", 20" (personalizável para tamanhos de carcaça específicos do cliente)
Tipo de conexão: Flange API 6A / Rosca (BTC/LTC/STC) / Conexões soldadas
Sistema de vedação: Vedações anulares duplas de metal com metal + vedações de backup de elastômero (desempenho com vazamento zero)
Configuração da porta lateral: conexões de válvula de asa 2 x 2" NPT / 3" API 6A (para operações de cimentação/injeção)
Faixa de temperatura operacional: -40°C a 180°C (adequado para ambientes extremos de poço)
Capacidade de carga: até 1.200.000 libras (suporta colunas de revestimento técnico/reservatório pesado)
Padrão de projeto: API 6A (Equipamento para cabeça de poço e árvore de Natal) / ISO 10423 / NACE MR0175
Recursos do produto
Estabilidade estrutural superior: O design do corpo forjado de peça única (ou design separável reforçado) oferece capacidade de suporte de carga excepcional (até 1,2 milhão de libras), suportando com segurança toda a gravidade das colunas de revestimento técnico e de reservatório sem deformação - superando as cabeças de revestimento fundidas em durabilidade.
Vedação anular de camada dupla: Vedações anulares duplas de metal com metal com backup de elastômero garantem vedação sem vazamento dos anéis de revestimento, evitando a migração de fluidos do poço e mantendo a integridade do poço em poços de alta pressão/alta temperatura (HPHT).
Portas laterais multifuncionais: As portas laterais duplas no corpo da cabeça do revestimento permitem cimentação contínua, monitoramento da profundidade do poço, injeção de fluido de equilíbrio e testes de pressão – eliminando a necessidade de adaptadores adicionais para a cabeça do poço e reduzindo a complexidade operacional.
Compatibilidade universal: Projetado para integração com equipamentos padrão de cabeça de poço (cabeças de tubulação, árvores de Natal), válvulas e ferramentas de perfuração – compatível com sistemas globais de cabeça de poço API 6A sem necessidade de modificação personalizada.
Construção resistente à corrosão: os materiais em conformidade com NACE MR0175 (aço inoxidável/liga de aço 316L) resistem à corrosão por gás ácido (H₂S/CO₂), prolongando a vida útil em ambientes agressivos de poço ácido em 50% em comparação com cabeçotes de revestimento padrão.
Fácil instalação e alinhamento: Faces de flange usinadas com precisão e assentos de revestimento guiados simplificam a instalação e o alinhamento no local, reduzindo o tempo de instalação em 30% em comparação com cabeçotes de revestimento convencionais.
Design de fácil manutenção: As vedações anulares substituíveis podem ser reparadas no local sem remover todo o cabeçote do revestimento, minimizando o tempo não produtivo (NPT) para manutenção do poço.
Etapas de instalação e operação
Preparação pré-instalação: Inspecione o cabeçote do revestimento tipo Kava quanto a danos (rachaduras, deformações) e verifique se a classificação do material/pressão corresponde às especificações do projeto do poço; limpe todas as superfícies de vedação para remover detritos.
Preparação da coluna de revestimento: Abaixe a coluna de revestimento técnico/reservatório até a profundidade desejada usando ferramentas de perfuração certificadas e confirme se o peso do revestimento está dentro da capacidade de carga da cabeça de revestimento (≤1,2M lbs).
Assentamento da cabeça do revestimento: Abaixe a cabeça do revestimento no suporte do revestimento do poço, alinhe as faces do flange com guias de precisão e prenda com parafusos calibrados por torque (de acordo com as especificações de torque API 6A).
Ativação da vedação anular: Aperte os parafusos de compressão da vedação para ativar as vedações anulares duplas de metal com metal, garantindo contato total e vedação sem vazamento do anel da carcaça.
Conexão da porta lateral: conecte linhas de cimentação/injeção ou equipamento de monitoramento às portas laterais duplas (use válvulas API 6A para controle de fluxo) e realize um teste de vazamento de baixa pressão (500 psi).
Integração do sistema: Monte a cabeça da tubulação/árvore de natal no flange da cabeça do revestimento e confirme o alinhamento com todos os equipamentos da cabeça do poço; realize um teste hidrostático de alta pressão (pressão nominal de 1,5x) para validar a vedação.
Implantação Operacional: Use portas laterais para operações de cimentação, injeção de fluido de equilíbrio ou monitoramento de profundidade de poço; registre dados de pressão/temperatura regularmente para monitorar o desempenho da cabeça do revestimento.
Cenários de aplicação
Nosso cabeçote de revestimento tipo Kava foi projetado para desempenho confiável em diversos cenários de conclusão de poços de petróleo e gás em todo o mundo, incluindo:
Poços convencionais de petróleo/gás onshore (classificações de pressão de 2.000 psi/3.000 psi) – suporte de revestimento primário e vedação anular
Conclusões de poços de plataformas offshore (classificação de 5.000 psi) – design resistente à corrosão para ambientes marinhos
Poços HPHT ultraprofundos (classificação de 10.000 psi) – alta capacidade de carga para colunas de revestimento pesadas em formações profundas
Poços de gás ácido (ricos em H₂S/CO₂) – materiais em conformidade com NACE MR0175 para evitar corrosão
Poços horizontais de óleo/gás de xisto – vedação anular de revestimento multicamadas para poços de alcance estendido
Completações de poços geotérmicos – vedações resistentes a altas temperaturas (até 180°C) para controle de fluido geotérmico
Benefícios para clientes
Integridade aprimorada do poço: A vedação anular dupla elimina vazamentos no anel do revestimento, reduzindo o risco de incidentes de controle de poço e penalidades de conformidade em 60%.
Tempo de instalação reduzido: Os recursos de alinhamento de precisão reduzem o tempo de instalação no local em 30%, reduzindo os custos de tempo de instalação e acelerando os cronogramas de conclusão do poço.
Economia de custos a longo prazo: Materiais resistentes à corrosão e vedações substituíveis prolongam a vida útil para mais de 15 anos (contra 8 a 10 anos para cabeçotes de revestimento padrão), reduzindo a frequência de substituição e as despesas de capital.
Flexibilidade Operacional: As portas laterais multifuncionais eliminam a necessidade de adaptadores adicionais de cabeça de poço, reduzindo os custos operacionais em 25% para operações de cimentação/injeção.
Conformidade Global: A certificação API 6A/NACE MR0175 garante a conformidade com os padrões internacionais de cabeça de poço, eliminando barreiras de importação/operacionais nos mercados globais.
Tempo de inatividade minimizado: A substituição da vedação no local reduz o NPT de manutenção em 40% em comparação com a substituição completa do cabeçote do revestimento, maximizando o tempo de atividade da produção do poço.
Certificações e Conformidade
Para garantir a conformidade global de qualidade e segurança para operações de cabeça de poço, o Kava Type Casing Head possui as seguintes certificações oficiais:
Certificação API 6A (Licença Monograma) – total conformidade com os padrões de equipamentos para cabeças de poço e árvores de Natal
Certificação NACE MR0175/ISO 15156 – anticorrosão para ambientes ácidos de óleo/gás (H₂S/CO₂)
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 – controle de qualidade da produção de ponta a ponta
Certificação CE – em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campos petrolíferos
Certificação API Q1 – sistema de gestão de qualidade para produtos da indústria de petróleo e gás natural
Opções de personalização
Oferecemos personalização flexível para atender aos seus requisitos específicos de cabeçote de revestimento para diversos projetos de conclusão de poço:
Personalização de tamanho: Compatibilidade de tamanho de revestimento (6-5/8" a 30") e dimensões da porta lateral (1" a 4") adaptadas ao projeto do poço
Personalização da classificação de pressão: até 15.000 psi (UHP) para completações de poços de ultra-alta pressão
Personalização de materiais: Hastelloy C276/Inconel 718 para poços ultra-ácidos/HPHT; liga de titânio para design leve offshore
Personalização de conexão: tamanhos de flange personalizados (API 6A classe 1500-20000), conexões rosqueadas (perfis de rosca personalizados)
Personalização Funcional: Portas laterais adicionais (3-4 portas) para poços multioperacionais; sensores de pressão integrados para monitoramento em tempo real
Personalização do revestimento: Revestimento cerâmico anticorrosivo para ambientes marinhos/ácidos extremos
Processo de Produção
Nossos cabeçotes de revestimento tipo Kava passam por um rigoroso processo de produção e controle de qualidade de 10 etapas para garantir desempenho líder do setor:
Validação de matéria-prima: Tarugos de aço forjado (A105/4130/316L) testados quanto à resistência à tração, resistência à corrosão e composição química (em conformidade com NACE MR0175).
Usinagem CNC de precisão: Corpo da cabeça da carcaça, faces do flange e portas laterais usinadas com tolerância de ±0,001 mm para conformidade com API 6A.
Acabamento da superfície de vedação: Superfícies de vedação anulares polidas com rugosidade Ra 0,8 μm para vedação ideal de metal com metal.
Tratamento térmico: Corpo da cabeça do invólucro tratado termicamente para aumentar a resistência e a resistência à fadiga para alta capacidade de carga.
Revestimento anticorrosivo: Revestimento epóxi/cerâmico multicamadas aplicado (conforme NACE MR0175) para proteção de ambientes ácidos.
Montagem de componentes: vedações anulares, parafusos de compressão e conexões de portas laterais montadas por técnicos certificados.
Teste hidrostático: teste 100% a 1,5x a pressão nominal por 60 minutos para validar o desempenho de vedação com vazamento zero.
Teste de capacidade de carga: teste de amostra com carga nominal de 1,25x para confirmar a estabilidade estrutural sob peso extremo da carcaça.
Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175, precisão dimensional e acabamento superficial.
Certificação e embalagem: Rotulagem com monograma API 6A, embalagem resistente à corrosão e documentação completa de certificação incluída.
Depoimentos e avaliações de clientes
North American Well Completion Services Inc.: "Os cabeçotes de revestimento do tipo Kava foram instalados em mais de 800 poços onshore/offshore por 7 anos, com zero incidentes de vazamento no anel. Seu design resistente à corrosão se manteve perfeitamente em poços de gás ácido, e a substituição da vedação no local leva apenas 2 horas – reduzindo nosso tempo de inatividade para manutenção em 40%."
Middle East HPHT Well Development Co.: "Escolhemos os cabeçotes de revestimento do tipo Kava da Kaifa por sua classificação de 10.000 psi e conformidade com API 6A. Eles suportam nossas colunas de revestimento ultrapesadas (1,2 milhão de libras) em poços ultraprofundos, e as portas laterais multifuncionais simplificaram nossas operações de cimentação - economizando 25% em custos operacionais."
FAQ (Perguntas Frequentes)
P: O que torna o cabeçote tipo Kava diferente dos cabeçotes padrão do mercado?
R: O tipo Kava apresenta um corpo forjado reforçado (capacidade de carga de 1,2 milhões de libras), vedação anular dupla (desempenho de vazamento zero) e portas laterais multifuncionais - projetadas para maior durabilidade e flexibilidade operacional em comparação com cabeças de revestimento padrão fundidas, com conformidade NACE MR0175 para poços ácidos.
P: A cabeça de revestimento tipo Kava pode ser usada com válvulas de cabeça de poço e ferramentas de perfuração existentes?
R: Sim – é totalmente compatível com válvulas de cabeça de poço, cabeçotes de tubulação e ferramentas de perfuração padrão API 6A, não exigindo adaptadores personalizados ou modificações para integração em seu sistema de completação de poço existente.
P: Que manutenção é necessária para o cabeçote de revestimento tipo Kava durante sua vida útil?
A: Inspeção visual trimestral das conexões das portas laterais e da integridade da vedação anular; vedações anulares substituíveis a cada 5 anos (ou após 2 intervenções em poços) – todos os serviços podem ser feitos no local sem remover a cabeça do revestimento.
P: O cabeçote de revestimento tipo Kava está disponível para ambientes de poços ultra-ácidos (H₂S >30%)?
R: Sim - oferecemos personalização da liga Hastelloy C276 (certificada NACE MR0175) para evitar trincas por corrosão sob tensão de sulfeto (SSCC) em completações de poços ultra-ácidos.
P: Qual é o prazo de entrega para cabeçotes de revestimento tipo Kava padrão e personalizados?
R: Os modelos padrão (2.000 psi/3.000 psi) são enviados em 25 dias; versões customizadas (10000psi/Hastelloy) levam de 35 a 45 dias, dependendo da complexidade da customização.
