Name: Coletor do acelerador 130-105 Acoplamento de desvio
Brand: Yancheng Kaifa Petroleum Machinery Co., Ltd.
Rating: 5.0 (8 reviews)

Embalagem & Entrega

Visão geral do produto

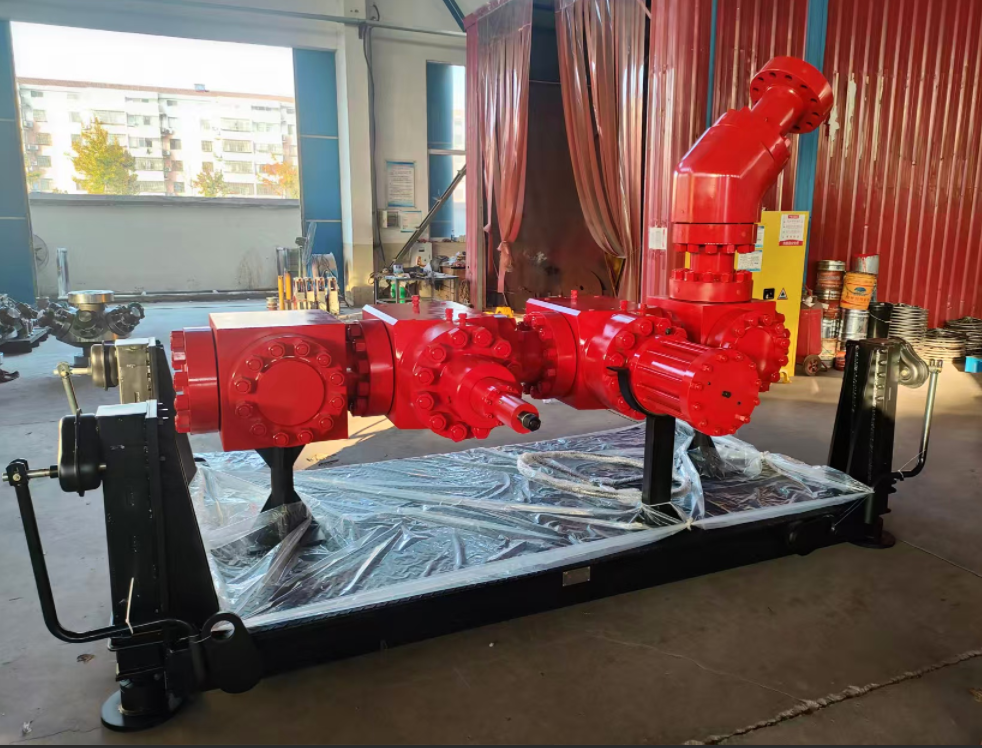

O coletor de aceleração 130-105 Acoplamento de desvio é um produto especializado de alta qualidade da Yancheng Kaifa Petroleum Machinery Co., Ltd., projetado como um coletor de aceleração de alto desempenho e coletor de aceleração de qualidade para controle de pressão de poços de petróleo e gás e desvio de fluidos. Como um componente integral de prevenção de explosão, ele combina a regulação precisa da pressão da válvula de estrangulamento com a funcionalidade eficiente de desvio de fluido: quando o preventor de explosão está fechado, ele controla a pressão do revestimento para manter a pressão do fundo do poço marginalmente acima da pressão de formação (bloqueando o fluxo de entrada do fluido de formação), permite o fechamento suave do poço por meio da liberação gradual de pressão e fornece alívio de emergência para proteger as cabeças dos poços quando a pressão excede os limites seguros - ideal para operações complexas de poços de petróleo/gás de alto fluxo em todo o mundo.

Especificações Técnicas

Modelo: coletor de acelerador 130-105 acoplamento de desvio
Diâmetro do coletor principal: 130 mm (capacidade de manuseio de fluido de alto fluxo)
Diâmetro do acoplamento de desvio: 105 mm (otimizado para desvio de fluido)
Pressão de trabalho nominal: 35MPa (compatibilidade de operação de alta pressão)
Material: liga de aço anticorrosão de alta resistência (compatível com NACE MR0175)
Tipo de válvula de estrangulamento: Manual / Hidráulica (controle remoto opcional)
Faixa de temperatura operacional: -40°C a 120°C (extrema adaptabilidade ao ambiente)
Padrão de conexão: API 6A (flange de 5 1/2", norma internacional para campos petrolíferos)
Peso líquido: 1150kg (configuração padrão)
Precisão do controle de pressão: ± 0,08 MPa (regulação de precisão)
Vazão máxima: 80 m³/h (desvio de fluido de alta eficiência)

Características e vantagens do produto

1. Funcionalidade integrada de controle de pressão e desvio

Ao contrário dos coletores de aceleração convencionais, o coletor de aceleração de acoplamento de desvio 130-105 combina regulação precisa de pressão com desvio de fluido de alto fluxo (vazão máxima de 80 m³/h). Esta funcionalidade dupla elimina a necessidade de equipamentos de desvio separados, reduzindo o espaço de instalação no local do poço e a complexidade operacional em 30%.

2. Desempenho de alta pressão e anticorrosão

Fabricado em liga de aço anti-enxofre com certificação NACE MR0175, ele suporta alta pressão de 35 MPa e corrosão por gás ácido (H2S) em campos petrolíferos offshore/com alto teor de enxofre. Seu revestimento cerâmico anticorrosivo prolonga a vida útil em 35% em comparação com os manifolds padrão, reduzindo os custos de substituição e manutenção.

3. Regulação de pressão de precisão e proteção de segurança

Com precisão de controle de pressão de ± 0,08 MPa, ele mantém a pressão estável do fundo do poço, mesmo em poços HPHT (alta pressão e alta temperatura). O fechamento suave integrado (liberação gradual de pressão de 0,4 MPa/min) e o alívio automático de sobrepressão (ativado a 35 MPa) evitam choques de pressão na cabeça do poço e riscos de explosão, em conformidade com os padrões globais de segurança de campos petrolíferos.

4. Design modular e de fácil manutenção

A estrutura modular permite a substituição rápida de válvulas de estrangulamento, acoplamentos de desvio e vedações (sem necessidade de ferramentas especiais), reduzindo o tempo de manutenção no local em 25%. O canal de desvio selado evita vazamento e contaminação de fluidos, garantindo uma operação confiável em ambientes severos no local do poço.

Diretrizes de instalação e uso

A instalação e operação adequadas do acoplamento de desvio do coletor do acelerador 130-105 são essenciais para a segurança do poço de alto fluxo/alta pressão. Siga estas instruções passo a passo:

Validação de pré-instalação
Verifique se o modelo do manifold e a classificação de pressão de 35MPa atendem aos requisitos do local do poço; inspecionar todos os componentes (válvulas, acoplamento de desvio, flanges) quanto a danos/corrosão; confirmar a compatibilidade do flange API 6A com equipamento de prevenção de explosão/cabeça de poço.
Fixação e Montagem de Base
Monte o coletor em uma base de aço reforçada (ancorada com parafusos M27) para suportar vibrações de alta pressão/alto fluxo; conecte ao preventor por meio de flanges API 6A, apertando os parafusos com torque de 700 N·m (de acordo com as especificações API).
Teste de pressão e fluxo
Realizar teste de pressão hidrostática (42MPa por 30 minutos) para verificar vazamentos; teste a vazão de desvio (verifique a capacidade de 80 m³/h) e calibre a válvula de estrangulamento para garantir uma precisão de pressão de ±0,08MPa.
Operação normal
Ajustar a abertura da válvula de estrangulamento para manter a pressão do furo inferior 0,5-1,0MPa acima da pressão de formação; monitorar dados de pressão/fluxo em tempo real por meio de medidores durante processos de perfuração/fechamento; certifique-se de que o canal de desvio esteja livre para controle do fluxo de fluido.
Operação de emergência e desligamento
Para fechamento suave: abra a válvula de alívio gradualmente (redução de pressão de 0,4 MPa/min); para alívio de emergência: acionar a válvula de alívio automática quando a pressão ultrapassar 35MPa; feche o canal de desvio para isolar o fluido do poço, se necessário.
Manutenção Regular
Lubrifique mensalmente as peças móveis da válvula de estrangulamento/acoplamento de desvio; inspecionar o revestimento anticorrosivo e as vedações a cada 2 meses; realizar retestes hidrostáticos anuais (de acordo com os requisitos da API 6A).

Cenários de aplicação

1. Poços de petróleo e gás onshore de alto fluxo

Ideal para poços onshore de alto fluxo (saída de fluido de 60-80 m³/h) e formações HPHT (pressão de 20-35 MPa), incluindo poços de gás com alto teor de enxofre - sua funcionalidade integrada de controle/desvio de pressão simplifica as operações no local do poço e reduz os custos de equipamento.

2. Plataformas de perfuração offshore em águas profundas

O aço de liga anticorrosivo e o design compacto o tornam adequado para operações offshore em águas profundas (ambiente de água salgada), com classificação de pressão de 35MPa e desvio de alto fluxo atendendo às demandas de desenvolvimento de campos de petróleo/gás offshore.

3. Operações de completação e fraturamento de poço

Usado para controle de pressão e desvio de fluidos durante a conclusão de poços (por exemplo, fraturamento de grande volume, cimentação), sua alta capacidade de vazão (80 m³/h) acelera a circulação do fluido de fraturamento e melhora a eficiência da operação em 20%.

4. Poços de gás ácido de alto risco

A certificação NACE MR0175 permite o uso em poços de gás ácido (teor de H2S de até 15%), eliminando riscos de corrosão e garantindo controle/desvio de pressão confiável a longo prazo em operações de poços de alto risco.

Benefícios para clientes

Redução de custos : A funcionalidade integrada de pressão/desvio reduz os custos de aquisição de equipamentos em 30%; A vida útil 35% mais longa e a manutenção rápida reduzem os custos operacionais anuais em 25%.
Aprimoramento de segurança : O controle preciso da pressão e as funções duplas de segurança reduzem os riscos de explosão em 45%, em conformidade com as regulamentações globais de segurança em campos petrolíferos (API, OSHA, DNV).
Eficiência Operacional : Desvio de alto fluxo (80 m³/h) reduz os ciclos de completação/fraturamento de poços em 20%; o design modular reduz o tempo de instalação/manutenção em 25%.
Acesso ao mercado : As certificações API 6A e NACE MR0175 permitem vendas em mercados regulatórios rigorosos (América do Norte, Oriente Médio, Europa) sem barreiras.

Certificações e Conformidade

O coletor de acelerador de qualidade de acoplamento de desvio 130-105 atende aos mais rígidos padrões internacionais de campos petrolíferos, com documentação de certificação completa fornecida com cada pedido:

API 6A (Padrão de Equipamento de Cabeça de Poço do American Petroleum Institute)
NACE MR0175 (Certificação de material anti-enxofre para serviços ácidos)
ISO 9001:2015 (Certificação do Sistema de Gestão da Qualidade)
Certificação CE (Conformidade com a Diretiva de Segurança de Máquinas da UE)
Certificação DNV (Opcional, para aplicações offshore)

Opções de personalização

Oferecemos personalização flexível para o coletor de aceleração personalizado (série de acoplamento de desvio 130-105) para atender aos requisitos específicos do seu local de poço:

Personalização da dimensão: diâmetro do coletor de 100-150 mm / diâmetro do acoplamento de desvio de 80-120 mm
Personalização da classificação de pressão: 21MPa/35MPa/70MPa (para poços de ultra-alta pressão)
Configuração da válvula: Controle remoto hidráulico/elétrico (para operação não tripulada no local do poço)
Personalização de material: Liga de aço anticorrosão aprimorada (para ambientes offshore extremos)
Complementos de acessórios: Sistema digital de monitoramento de pressão/fluxo (transmissão de dados em nuvem em tempo real)

Nossa equipe de engenharia entrega soluções customizadas em até 20 dias úteis após o recebimento das especificações técnicas.

Processo de Produção e Controle de Qualidade

Inspeção de matéria-prima: teste 100% de liga de aço anti-enxofre (resistência à tração, resistência à corrosão) de acordo com os padrões NACE MR0175.
Usinagem de precisão: usinagem CNC de 5 eixos (precisão de ± 0,05 mm) para acoplamento de coletor/desvio para garantir estanqueidade à pressão e eficiência de fluxo.
Soldagem e tratamento térmico: Soldagem automática a arco de argônio + tratamento térmico de alívio de tensão para eliminar defeitos de soldagem e aumentar a resistência estrutural.
Tratamento de superfície: Revestimento cerâmico anticorrosivo (espessura ≥ 250μm) para adaptabilidade de poço offshore/gás ácido.
Montagem e testes: Montagem modular + testes de qualidade em 4 estágios (estanqueidade à pressão, vazão, operação da válvula, desempenho anticorrosivo).
Certificação e Rastreabilidade: Auditoria API 6A/NACE de terceiros antes da entrega; rastreamento de número de lote para rastreabilidade completa do ciclo de vida do produto.

Depoimentos de clientes

Operador de campo de gás de alto fluxo no Oriente Médio : "O coletor de aceleração de alto desempenho 130-105 lidou com fluxo de fluido de 75 m³/h em nossos poços de gás ácido de 32 MPa — zero vazamentos ou problemas de corrosão em 20 meses, e o projeto integrado reduziu nossos custos de equipamentos em 30%."
Empresa norte-americana de perfuração offshore : "A versão de controle remoto elétrico personalizado do coletor 130-105 melhorou a eficiência da operação não tripulada no local do poço em 30%, com certificação API 6A simplificando a conformidade regulatória."
Provedor asiático de serviços de fraturamento onshore : "A capacidade de desvio de alto fluxo do Quality Throttle Manifold encurtou nossos ciclos de fraturamento em 20% - os custos de manutenção caíram 28% em comparação com fornecedores anteriores."

Perguntas frequentes (FAQ)

Q1: O coletor 130-105 pode ser personalizado para um diâmetro de acoplamento de desvio de 120 mm?

R: Sim - oferecemos personalização de dimensões para o acoplamento de desvio (80-120 mm de diâmetro) e o coletor principal (100-150 mm de diâmetro) para atender aos requisitos de vazão do seu poço.

Q2: Qual é o prazo de entrega para coletores 130-105 padrão e personalizados?

R: Os coletores padrão 130-105 têm um prazo de entrega de 18 dias; versões personalizadas (classificação de dimensão/pressão) levam de 20 a 25 dias úteis, com prazo de entrega do pedido em massa reduzido em 5 dias.

Q3: Como verificar o desempenho da vazão do coletor 130-105?

R: Fornecemos relatórios de teste de vazão de terceiros (capacidade máxima de 80 m³/h) com cada pedido, e o número do lote do coletor pode ser rastreado até os dados de certificação de desempenho do fluxo.

Q4: Vocês fornecem suporte técnico no local para instalação e comissionamento?

R: Sim – oferecemos manuais técnicos multilíngues e suporte remoto; treinamento de instalação e comissionamento no local podem ser organizados para pedidos de grande volume (opcional).
