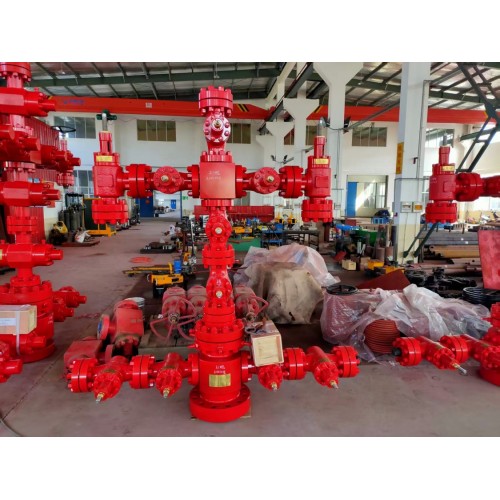

Fonte de produção de gás KQ65-21

Fonte de produção de gás KQ65-21 - Máquinas de petróleo de alta confiabilidade para controle e segurança de fluxo de poço de gás

Visão geral do produto

A cabeça de poço de produção de gás KQ65-21 (Árvore de Natal) é um sistema de controle de cabeça de poço carro -chefe da Yancheng Kaifa Petroleum Machinery Co., Ltd., um produto principal em nosso portfólio de máquinas de petróleo projetado exclusivamente para operações de extração de poços de gás de alta pressão. Como o centro crítico que conecta instalações de superfície a poços subterrâneos, este sistema de cabeça de poço com diâmetro nominal de 65 mm e classificação de 21 MPa controla o fluxo de gás, monitora a pressão da cabeça do poço em tempo real, garante a segurança operacional e fornece interfaces padronizadas para operações de fundo de poço (por exemplo, intervenção com ferramentas de perfuração ). Cada etapa – desde o projeto e produção até os testes e controle de qualidade – está em total conformidade com as especificações API 6A, enquanto seu desempenho anticorrosivo atende aos padrões NACE MR0175 (críticos para ambientes com gases ácidos). Ao contrário das cabeças de poço genéricas de petróleo/gás, o KQ65-21 é otimizado para dinâmica de fluxo específica de gás, proporcionando estabilidade de pressão e resistência à corrosão superiores para poços de produção de gás onshore/offshore em todo o mundo.

Especificações Técnicas

• Modelo: KQ65-21
• Tipo: Fonte de produção de gás (árvore de Natal) para poços de gás de média pressão
• Diâmetro nominal: 65 mm (otimizado para velocidade de fluxo de gás e controle de pressão)
• Classificação de pressão de trabalho: 21MPa (grau de pressão média para poços de gás convencionais)
• Classificação de pressão de ruptura: 63MPa (3x pressão nominal para extrema redundância de segurança)
• Material: Aço carbono forjado com revestimento anticorrosivo (compatível com NACE MR0175 para gás ácido)
• Meios Compatíveis: Gás natural (incluindo gás ácido com H₂S), metano de carvão, gás associado
• Temperatura operacional: -30°C a 120°C (adaptável a ambientes de poços de gás convencionais)
• Precisão do monitoramento de pressão: ± 0,1 MPa (rastreamento de pressão da cabeça do poço em tempo real)
• Faixa de controle de vazão: 0-180 m³/h (gás natural)
• Padrão de conexão: flanges API 6A (compatível com válvulas padrão e sistemas manifold)
• Tipo de vedação: Vedação metal com metal (vazamento zero para aplicações de gás de alta pressão)
• Padrão de projeto: API 6A (conformidade total) + NACE MR0175 (anticorrosão)

Recursos do produto

• Projeto otimizado para gás : diâmetro interno de 65 mm projetado especificamente para dinâmica de fluxo de gás (reduz a queda de pressão e a turbulência em comparação com cabeças de poço focadas em petróleo), garantindo produção estável de gás a uma pressão operacional de 21 MPa.
• Conformidade com API 6A e NACE MR0175 : 100% compatível com API 6A para projeto/fabricação de cabeças de poço e NACE MR0175 para anticorrosão em ambientes de gás ácido (H₂S) – elimina riscos de falha em poços de gás corrosivos.
• Controle de pressão de precisão : O monitoramento de pressão integrado com precisão de ±0,1 MPa e válvulas de estrangulamento ajustáveis ​​permitem a regulação do fluxo em tempo real, evitando picos de pressão comuns na produção de gás.
• Sistema de vedação para serviço pesado : A tecnologia de vedação metal com metal garante vazamento zero de gás (crítico para a segurança do gás), superando as vedações de borracha em operação de alta pressão/longo prazo.
• Compatibilidade universal : As conexões de flange API 6A integram-se perfeitamente com válvulas de poço de gás padrão, ferramentas de perfuração e equipamentos de processamento de superfície – sem necessidade de adaptadores personalizados para instalação.
• Projeto de baixa manutenção : Componentes selados de monitoramento de pressão e revestimentos resistentes à corrosão reduzem a frequência de manutenção para inspeções semestrais (em vez de trimestrais para cabeças de poço genéricas).
• Instalação rápida : O projeto de montagem modular reduz o tempo de instalação no local em 30% em comparação com sistemas de cabeça de poço soldados, minimizando o tempo de inatividade do poço durante o comissionamento.

Etapas de instalação e comissionamento

1. Preparação Pré-Instalação: Inspecione todos os componentes do KQ65-21 (corpo da cabeça do poço, válvulas, manômetros) quanto a defeitos; verifique a compatibilidade do flange API 6A com o cabeçote do revestimento e tubulações de superfície.
2. Conexão da cabeça do revestimento: Prenda a base da cabeça do poço à cabeça do revestimento do poço de gás usando parafusos de liga de alta resistência, aplicando torque uniforme de acordo com as especificações API 6A para garantir vedação sem vazamentos.
3. Montagem do componente: Instale a válvula mestre, a válvula estranguladora, o manômetro e as saídas laterais (para operações de fundo de poço com ferramentas de perfuração) em sequência, apertando cada conexão com valores de torque calibrados.
4. Teste de pressão: Realize testes hidrostáticos a 1,5x a pressão nominal (31,5MPa) por 60 minutos para validar vazamento zero; realizar testes de vazamento de gás com nitrogênio a 21MPa por 30 minutos.
5. Calibração: Calibre os sensores de monitoramento de pressão com precisão de ±0,1 MPa e defina os limites de fluxo da válvula de estrangulamento de acordo com os requisitos de produção do poço de gás.
6. Integração de Sistemas: Conectar a cabeça do poço a equipamentos de processamento de gás de superfície (por exemplo, separadores) e sistemas de segurança; testar a funcionalidade de desligamento de emergência com válvulas associadas.
7. Comissionamento: Inicie o fluxo de gás gradualmente, monitore a estabilidade da pressão/fluxo por 24 horas e registre dados operacionais para confirmar o cumprimento das metas de produção.

Cenários de aplicação

Nosso poço de produção de gás KQ65-21 foi projetado para cenários de produção de gás de média pressão em todo o mundo, incluindo:

• Poços convencionais de gás natural onshore (pressão operacional de 21 MPa, sistemas de dutos de 65 mm)
• Poços de gás rasos offshore (projeto resistente à corrosão para ambientes marinhos)
• Poços de gás ácido (teor de H₂S ≤ 20%) – em conformidade com os padrões anticorrosivos NACE MR0175
• Poços de produção de metano em leito de carvão (CBM) (otimizados para dinâmica de gás de baixa pressão/alto fluxo)
• Recuperação de gás associada de poços de petróleo (controle de fluxo de gás dedicado para maximizar a recuperação)
• Teste de poço e produção temporária (design modular para implantação/remoção rápida)

Benefícios para clientes

• Eficiência aprimorada de produção de gás : O furo de 65 mm otimizado para gás reduz a queda de pressão em 25% em comparação com cabeças de poço genéricas, aumentando a produção diária de gás em 15-20% na mesma pressão operacional.
• Garantia de segurança superior : classificação de pressão de ruptura 3x (63 MPa) e vedação sem vazamento eliminam os riscos de vazamento de gás – fundamental para a segurança dos poços de gás e a conformidade com as regulamentações ambientais globais.
• Custos operacionais reduzidos : vida útil de mais de 10 anos (vs. 5-7 anos para cabeças de poço não conformes) e manutenção semestral reduzem os custos operacionais anuais em 35%.
• Conformidade regulatória global : A certificação API 6A e NACE MR0175 garante a conformidade com os padrões internacionais de segurança em campos de gás, evitando atrasos dispendiosos em projetos ou multas.
• Tempo de inatividade mínimo : A instalação rápida (30% mais rápida que a concorrência) e os baixos requisitos de manutenção reduzem o tempo de inatividade não planejado do poço em 40%.
• Integração perfeita : A compatibilidade com máquinas petrolíferas padrão (válvulas, ferramentas de perfuração) elimina custos de engenharia personalizados para atualizações do sistema.

Certificações e Conformidade

Para garantir a conformidade global de qualidade e segurança para aplicações de produção de gás, o KQ65-21 possui as seguintes certificações oficiais:

• Certificação API 6A (conformidade total para projeto, fabricação e testes de equipamentos de cabeça de poço)
• Certificação NACE MR0175 (anticorrosão para ambientes de gases ácidos com H₂S/CO₂)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 (controle de qualidade da produção ponta a ponta)
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campo de gás)
• Certificação API 16C (para compatibilidade do sistema de desligamento de emergência)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos específicos de poço de produção de gás:

• Personalização da classificação de pressão: Até 35 MPa para poços de gás de alta pressão (variante KQ65-35)
• Personalização de material: Aço inoxidável (316L) para poços de gás ultraácido (H₂S >20%) ou liga de titânio para ambientes offshore
• Personalização de tamanho: diâmetro nominal de 50 mm-80 mm (combinado com gasodutos de poços de gás não padrão)
• Atualização de automação: Integração com sistemas de monitoramento remoto (dados de pressão/vazão em tempo real via IoT)
• Configuração da válvula: Layouts personalizados de válvula de estrangulamento/válvula de desligamento de emergência para combinar com os sistemas de processamento de superfície

Processo de Produção

Nossas cabeças de poço KQ65-21 passam por um rigoroso processo de produção e controle de qualidade de 10 etapas para garantir desempenho específico de gás:

1. Validação de matéria-prima: Aço carbono forjado testado quanto à resistência à tração e à corrosão (em conformidade com NACE MR0175).
2. Usinagem CNC de precisão: Corpo da cabeça do poço (furo de 65 mm) e conexões de flange usinadas com tolerância de ± 0,001 mm para conformidade com API 6A.
3. Tratamento térmico: têmpera e revenimento para aumentar a resistência do material para pressão operacional de 21MPa.
4. Revestimento anticorrosivo: Aplicação de revestimento multicamadas (em conformidade com NACE MR0175) para resistência a gases ácidos.
5. Montagem de Componentes: Válvula mestra, válvula de estrangulamento, manômetro e componentes de vedação montados por técnicos certificados.
6. Teste hidrostático: teste 100% a 31,5 MPa (1,5x pressão nominal) por 60 minutos para validar a resistência à pressão.
7. Teste de vazamento de gás: Teste de nitrogênio a 21 MPa para garantir vazamento zero (crítico para aplicações de gás).
8. Calibração: Sensores de monitoramento de pressão calibrados com precisão de ±0,1MPa.
9. Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional.
10. Certificação e embalagem: Rotulagem API 6A, embalagem resistente à corrosão e documentação de certificação incluída.

Depoimentos e avaliações de clientes

South Asian Gas Development Co .: "As cabeças de poço KQ65-21 foram instaladas em mais de 250 poços de gás ácido por 5 anos, sem problemas de corrosão ou vazamento, mesmo em ambientes ricos em H₂S. Seu design otimizado para gás aumentou nossa eficiência de produção em 18% em comparação com nossas cabeças de poço anteriores."

European Onshore Gas Field Services Ltd .: "Escolhemos o KQ65-21 por sua conformidade com API 6A e instalação rápida – reduzimos o tempo de comissionamento do poço em 30% e observamos uma redução de 40% nos custos de manutenção em 4 anos de operação."

FAQ (Perguntas Frequentes)

• P: O que torna o KQ65-21 diferente das árvores de Natal de poços de petróleo?
  R: O KQ65-21 é otimizado para dinâmica de fluxo de gás (diâmetro de 65 mm reduz a turbulência/queda de pressão) e está em conformidade com a NACE MR0175 para corrosão por gás ácido - as cabeças de poço de petróleo não possuem essa engenharia específica de gás e proteção anticorrosiva.
• P: O KQ65-21 pode ser usado em poços de gás ácido (H₂S presente)?
  R: Sim - é totalmente compatível com NACE MR0175 e oferecemos personalização de aço inoxidável 316L para poços de gás ultra-ácido (H₂S >20%) para evitar fissuração por corrosão sob tensão por sulfeto (SSCC).
• P: O KQ65-21 é compatível com válvulas padrão para campos petrolíferos e ferramentas de perfuração?
  R: Com certeza – ele usa flanges API 6A que se integram perfeitamente com máquinas petrolíferas padrão, incluindo válvulas, ferramentas de perfuração e sistemas de coletores de superfície, sem a necessidade de adaptadores personalizados.
• P: Que manutenção é necessária para o KQ65-21?
  A: Calibração semestral do sensor de pressão e inspeção visual de vedações/revestimentos; a manutenção completa (substituição da vedação) só é necessária a cada 5 anos (vs. 2-3 anos para cabeças de poço não conformes).
• P: Qual é o prazo de entrega para cabeças de poço KQ65-21 padrão e personalizadas?
  R: Os modelos padrão são enviados em 20 dias; versões personalizadas (maior pressão/atualizações de materiais) levam de 30 a 38 dias, dependendo da complexidade da personalização.
