Fonte de produção de gás KQ65/78-70

Cabeça de poço de produção de gás KQ65/78-70 - Máquinas de petróleo de ultra-alta pressão de furo duplo para controle extremo de poço de gás

Visão geral do produto

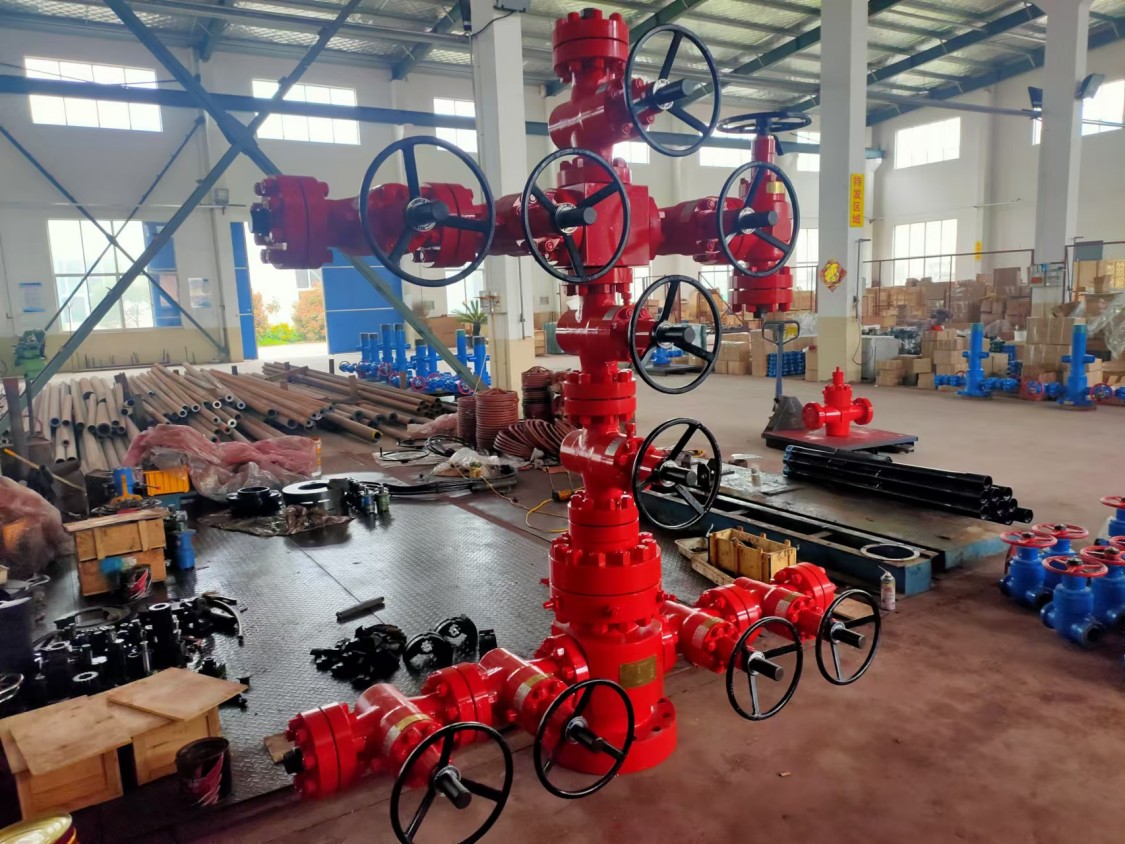

A cabeça de poço de produção de gás KQ65/78-70 (Árvore de Natal) é um sistema de controle de cabeça de poço de ultra-alta pressão líder do setor da Yancheng Kaifa Petroleum Machinery Co., Ltd., um produto carro-chefe em nosso portfólio de máquinas de petróleo projetado para operações de extração de poços de gás de extrema alta pressão. Como o centro crítico que conecta instalações de superfície a poços subterrâneos, este sistema de cabeça de poço de furo duplo (65 mm/78 mm) – classificado para pressão ultra-alta de 70 MPa – controla com precisão o fluxo de gás, monitora a pressão da cabeça de poço em tempo real, garante segurança operacional e fornece interfaces padronizadas para operações de fundo de poço (por exemplo, intervenção com ferramentas de perfuração ). Cada etapa – desde o projeto e produção até os testes e controle de qualidade – está em total conformidade com as especificações API 6A, enquanto seu desempenho anticorrosivo atende aos padrões NACE MR0175 (críticos para ambientes com gás ácido/pressão ultra-alta). Ao contrário das cabeças de poço de furo único ou de média pressão, o KQ65/78-70 oferece tamanhos de furo intercambiáveis ​​para se adaptar às diversas demandas extremas de fluxo de gás, proporcionando flexibilidade e estabilidade de pressão incomparáveis ​​para poços de produção de gás de alta pressão ultraprofundos onshore/offshore em todo o mundo.

Especificações Técnicas

• Modelo: KQ65/78-70
• Tipo: poço de produção de gás de duplo furo (árvore de Natal) para poços de gás de ultra-alta pressão
• Diâmetro nominal: 65 mm / 78 mm (tamanhos de furo intercambiáveis ​​para controle de fluxo flexível)
• Classificação de pressão de trabalho: 70MPa (grau de pressão ultra-alta para poços de gás ultraprofundos)
• Classificação de pressão de ruptura: 210MPa (3x pressão nominal para extrema redundância de segurança)
• Material: Liga de aço de titânio Inconel 718 forjado (compatível com NACE MR0175 para gás ácido)
• Meios Compatíveis: Gás natural (incluindo gás ultra-ácido com H₂S/CO₂), metano em leito de carvão, gás associado de ultra-alta pressão
• Temperatura operacional: -50°C a 180°C (adaptável a ambientes extremos de poços de gás de ultra-alta pressão)
• Precisão do monitoramento de pressão: ± 0,03 MPa (rastreamento preciso da pressão da cabeça do poço em tempo real)
• Faixa de controle de fluxo: 0-250 m³/h (diâmetro de 65 mm) / 0-320 m³/h (diâmetro de 78 mm) (gás natural a pressão de 70 MPa)
• Padrão de conexão: flanges API 6A Grau IX (compatível com válvulas padrão e sistemas manifold)
• Tipo de vedação: Vedação tripla de metal com metal (vazamento zero para aplicações de gás de ultra-alta pressão)
• Padrão de projeto: API 6A Grau IX (conformidade total) + NACE MR0175 (anticorrosão para gás ácido)
• Intercambialidade: os revestimentos de furo de 65 mm/78 mm podem ser substituídos no local (sem desmontagem completa do poço)

Recursos do produto

• Versatilidade de furo duplo para condições extremas : tamanhos de furo intercambiáveis ​​de 65 mm/78 mm adaptam-se a diversas demandas de fluxo de gás de ultra-alta pressão (250 m³/h vs. 320 m³/h) – elimina a necessidade de vários modelos de cabeça de poço para diferentes estágios de produção de poços de gás ultraprofundos.
• Desempenho de pressão ultra-alta de 70 MPa : A construção forjada em liga de aço Inconel 718 suporta pressão de trabalho de 70 MPa com classificação de pressão de ruptura de 210 MPa, garantindo operação confiável em poços de gás de alta pressão ultraprofundos (> 4000 m).
• API 6A Grau IX e NACE MR0175 Conformidade total : 100% compatível com API 6A Grau IX para projeto/fabricação de cabeças de poço de ultra-alta pressão e NACE MR0175 para anticorrosão em ambientes de gás ultra-ácido (H₂S) – elimina riscos de falha em poços de gás corrosivos de ultra-alta pressão.
• Controle de precisão de pressão ultra-alta : O monitoramento de pressão integrado com precisão de ±0,03 MPa e válvulas de estrangulamento de alta resistência permitem a regulação do fluxo em tempo real, evitando picos de pressão comuns na produção de gás de ultra-alta pressão.
• Sistema de vedação tripla : A tecnologia de vedação tripla metal-metal garante vazamento zero de gás (crítico para segurança de gás de ultra-alta pressão), superando projetos de vedação dupla em operação de pressão extrema de longo prazo.
• Compatibilidade universal : As conexões de flange API 6A Grau IX integram-se perfeitamente com válvulas de poço de gás de ultra-alta pressão padrão, ferramentas de perfuração e equipamentos de processamento de superfície - sem necessidade de adaptadores personalizados para instalação.
• Substituição do furo no local : Os revestimentos do furo de 65 mm/78 mm podem ser substituídos no local em 6 horas (vs. mais de 15 horas para a substituição completa da cabeça do poço), minimizando o tempo de inatividade da produção para ajustes de vazão em poços ultraprofundos.
• Durabilidade extrema : A construção forjada em liga de aço Inconel 718 resiste à fadiga e à corrosão sob pressão ultra-alta, estendendo a vida útil para mais de 15 anos (vs. 5-7 anos para cabeças de poço não ligadas).

Etapas de instalação e comissionamento

1. Preparação Pré-Instalação: Inspecione todos os componentes do KQ65/78-70 (corpo da cabeça do poço, revestimentos intercambiáveis, válvulas, manômetros) quanto a defeitos; verifique a compatibilidade do flange API 6A Grau IX com tubulações de superfície e cabeça de revestimento de ultra-alta pressão.
2. Conexão da cabeça do revestimento: Prenda a base da cabeça do poço à cabeça do revestimento do poço de gás de ultra-alta pressão usando parafusos de liga de titânio de alta resistência, aplicando torque uniforme de acordo com as especificações API 6A Grau IX para garantir vedação sem vazamentos.
3. Instalação da camisa do furo: Instale a camisa do furo de 65 mm ou 78 mm (de acordo com os requisitos do fluxo de produção) e prenda com fixadores calibrados por torque; confirme o ajuste do revestimento para resistência à pressão de 70 MPa.
4. Montagem do Componente: Instale a válvula mestre, a válvula de estrangulamento de pressão ultra-alta, o manômetro e as saídas laterais (para operações de fundo de poço com ferramentas de perfuração) em sequência, apertando cada conexão com valores de torque calibrados para pressão de 70 MPa.
5. Teste de pressão: Realize testes hidrostáticos a 1,5x a pressão nominal (105MPa) por 120 minutos para validar vazamento zero; realizar testes de vazamento de hélio com nitrogênio a 70MPa por 90 minutos.
6. Calibração: Calibre os sensores de monitoramento de pressão com precisão de ±0,03 MPa e defina os limites de fluxo da válvula de estrangulamento de acordo com os requisitos de produção de poço de gás de ultra-alta pressão (correspondendo ao tamanho do furo selecionado).
7. Integração de Sistemas: Conectar a cabeça do poço a equipamentos de processamento de gás de superfície de ultra-alta pressão (por exemplo, separadores de ultra-alta pressão) e sistemas de segurança; testar a funcionalidade de desligamento de emergência com válvulas associadas.
8. Comissionamento: inicie o fluxo de gás gradualmente, monitore a estabilidade da pressão/fluxo por 72 horas e registre dados operacionais para confirmar a conformidade com as metas de produção de pressão ultra-alta.

Cenários de aplicação

Nosso poço de produção de gás KQ65/78-70 foi projetado para cenários extremos de produção de gás de ultra-alta pressão em todo o mundo, incluindo:

• Poços de gás natural onshore ultraprofundos (pressão operacional de 70 MPa, profundidade >4.000 m) – diâmetro de 65 mm para produção estável, 78 mm para períodos de pico de fluxo
• Poços de gás offshore de ultra-alta pressão (projeto Inconel 718 resistente à corrosão para ambientes marítimos/de ultra-alta pressão)
• Poços de gás ultraácido (conteúdo de H₂S ≤ 30%) – em conformidade com os padrões anticorrosivos NACE MR0175
• Poços de produção de metano em leito de carvão de ultra-alta pressão (CBM) (diâmetro de 78 mm para reservatórios de alto fluxo e baixa permeabilidade, 65 mm para extração estável)
• Recuperação de gás associado em ultra-alta pressão de poços de petróleo ultraprofundos (furos intercambiáveis ​​para taxas de fluxo de gás associadas variadas)
• Testes de poços para reservatórios de gás de ultra-alta pressão (design modular + furos duplos para testes de vazão múltipla sob pressão extrema)

Benefícios para clientes

• Flexibilidade operacional incomparável : Os furos duplos de 65 mm/78 mm eliminam a necessidade de vários modelos de cabeças de poço, reduzindo as despesas de capital em 35% em comparação com a compra de cabeças de poço de ultra-alta pressão separadas e de furo único.
• Eficiência de produção de ultra-alta pressão aprimorada : o diâmetro interno de 78 mm oferece vazão 28% maior (320 m³/h) do que o diâmetro interno de 65 mm, enquanto ambos mantêm estabilidade de pressão de 70 MPa – aumentando a produção diária de gás em 25-30% durante períodos de pico de fluxo.
• Garantia de segurança máxima : classificação de pressão de ruptura de 3x (210 MPa) e vedação tripla eliminam riscos de vazamento de gás – fundamental para a segurança de poços de gás de ultra-alta pressão e conformidade com regulamentações ambientais globais.
• Custos operacionais reduzidos : vida útil de mais de 15 anos e substituição do furo no local reduzem os custos operacionais anuais em 45% em comparação com cabeças de poço padrão de ultra-alta pressão.
• Tempo de inatividade mínimo : a substituição do furo em 6 horas no local (vs. mais de 15 horas para troca completa da cabeça do poço) reduz o tempo de inatividade não planejado da produção em 60% para ajustes de vazão em poços ultraprofundos.
• Integração perfeita : A compatibilidade com máquinas petrolíferas padrão (válvulas, ferramentas de perfuração) elimina custos de engenharia personalizados para atualizações de sistemas de pressão ultra-alta.

Certificações e Conformidade

Para garantir a conformidade global de qualidade e segurança para aplicações de produção de gás de ultra-alta pressão, o KQ65/78-70 possui as seguintes certificações oficiais:

• Certificação API 6A Grau IX (conformidade total para projeto, fabricação e testes de equipamentos de cabeça de poço de ultra-alta pressão)
• Certificação NACE MR0175 (anticorrosão para ambientes de gás ultra-ácido/ultra-alta pressão com H₂S/CO₂)
• Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 (controle de qualidade da produção ponta a ponta)
• Certificação CE (em conformidade com os padrões de segurança de máquinas da UE para equipamentos de campo de gás de ultra-alta pressão)
• Certificação API 16C (para compatibilidade do sistema de desligamento de emergência em aplicações de ultra-alta pressão)

Opções de personalização

Oferecemos personalização flexível para atender aos seus requisitos específicos de cabeça de poço de produção de gás de ultra-alta pressão e duplo furo:

• Personalização da classificação de pressão: até 105 MPa para poços de gás de ultra-alta pressão extrema (variante KQ65/78-105)
• Personalização de material: Liga Hastelloy C276 para poços de gás ultra-ácido/alta temperatura (H₂S >30%)
• Personalização do tamanho do furo: revestimentos intercambiáveis ​​de 60 mm/80 mm (combinados com tubulações de poços de gás de ultra-alta pressão não padrão)
• Atualização de automação: integração com sistemas de monitoramento remoto de IoT (dados de pressão/fluxo em tempo real + desligamento remoto para segurança de pressão ultra-alta)
• Configuração da válvula: Layouts personalizados de válvula de estrangulamento de ultra-alta pressão/válvula de desligamento de emergência para combinar com os sistemas de processamento de superfície

Processo de Produção

Nossas cabeças de poço KQ65/78-70 passam por um rigoroso processo de produção e controle de qualidade de 13 etapas para garantir desempenho de ultra-alta pressão de furo duplo:

1. Validação de matéria-prima: Liga de aço forjado Inconel 718 testada quanto à resistência à tração e resistência à corrosão (em conformidade com NACE MR0175).
2. Usinagem CNC de precisão: Corpo da cabeça do poço e revestimentos intercambiáveis ​​de 65 mm/78 mm usinados com tolerância de ± 0,0001 mm para conformidade com API 6A Grau IX.
3. Tratamento térmico: Solução de recozimento e envelhecimento para aumentar a resistência do material para pressão operacional de 70MPa.
4. Revestimento anticorrosivo: Aplicação de revestimento cerâmico multicamadas (em conformidade com NACE MR0175) para resistência a gases ultra-ácidos/ultra-alta pressão.
5. Teste de compatibilidade do revestimento: Verifique a intercambialidade dos revestimentos de 65 mm/78 mm sob pressão de 70 MPa para garantir um ajuste sem vazamentos.
6. Montagem de componentes: Válvula mestra, válvula de estrangulamento de ultra-alta pressão, manômetro de precisão e componentes de vedação tripla montados por técnicos seniores certificados.
7. Teste hidrostático: teste 100% a 105 MPa (1,5x pressão nominal) por 120 minutos para validar a resistência à pressão ultra-alta (ambos os tamanhos de furo).
8. Teste de vazamento de gás: Teste de vazamento de hélio a 70 MPa para ambos os furos de 65 mm/78 mm para garantir vazamento zero.
9. Calibração: Sensores de monitoramento de pressão calibrados com precisão de ±0,03 MPa para precisão de pressão ultra-alta.
10. Amostragem de pressão de ruptura: Teste de amostra a 210 MPa para validar a resistência à pressão extrema (de acordo com os padrões API 6A Grau IX).
11. Teste de vazão: Valide a capacidade de vazão (250 m³/h para 65 mm, 320 m³/h para 78 mm) sob pressão de 70 MPa.
12. Inspeção Final: Auditoria abrangente de conformidade API 6A/NACE MR0175 e precisão dimensional de furo duplo.
13. Certificação e embalagem: Rotulagem API 6A Grau IX, embalagem resistente à corrosão de ultra-alta pressão e documentação de certificação completa incluída.

Depoimentos e avaliações de clientes

Middle East Ultra-Deep Gas Development Co .: "As cabeças de poço KQ65/78-70 foram instaladas em mais de 180 poços de gás ultra-ácido de ultra-alta pressão por 7 anos, com zero problemas de corrosão ou vazamento. O design de furo duplo nos permitiu mudar de 65 mm para 78 mm durante o pico de produção, aumentando o fluxo em 28% sem substituir toda a cabeça do poço – economizando mais de US$ 2 milhões em custos de capital."

Australian Offshore Ultra-High-Pressure Gas Field Services Ltd .: "Escolhemos o KQ65/78-70 por seu desempenho de extrema pressão e conformidade com API 6A Grau IX – a substituição do furo no local leva apenas 6 horas, reduzindo o tempo de inatividade em 60% em comparação com nossos antigos poços de furo único. Os custos de manutenção caíram 45% em 6 anos de operação offshore em poços de 70 MPa."

FAQ (Perguntas Frequentes)

• P: O que torna o KQ65/78-70 diferente dos poços de ultra-alta pressão de furo único (por exemplo, KQ65-70/KQ78-70)?
  R: O KQ65/78-70 oferece furos intercambiáveis ​​de 65 mm/78 mm (sem substituição completa da cabeça do poço) para se adaptar às diversas demandas de fluxo sob pressão ultra-alta de 70 MPa, reduzindo os custos de capital em 35% e o tempo de inatividade em 60% em comparação com a compra/troca de modelos de furo único.
• P: O KQ65/78-70 pode ser usado em poços de gás ultraácido (H₂S >30%)?
  R: Sim - oferecemos personalização da liga Hastelloy C276 (certificada NACE MR0175) para evitar fissuração por corrosão sob tensão de sulfeto (SSCC) em poços de gás ultra-ácido de ultra-alta pressão.
• P: O KQ65/78-70 é compatível com válvulas padrão para campos petrolíferos e ferramentas de perfuração?
  R: Com certeza – ele usa flanges API 6A Grau IX que se integram perfeitamente com máquinas petrolíferas padrão, incluindo válvulas de ultra-alta pressão, ferramentas de perfuração e sistemas de coletores de superfície, sem a necessidade de adaptadores personalizados.
• P: Quanto tempo leva a substituição do furo no local para o KQ65/78-70?
  R: Os revestimentos de furo de 65 mm/78 mm podem ser substituídos no local em apenas 6 horas (com ferramentas especializadas, mas padrão), em comparação com mais de 15 horas para a substituição completa da cabeça do poço – minimizando o tempo de inatividade da produção para ajustes de vazão em poços ultraprofundos.
• P: Qual é o prazo de entrega para cabeças de poço KQ65/78-70 padrão e personalizadas?
  R: Os modelos padrão são enviados em 28 dias; versões personalizadas (atualizações de alta pressão/Hastelloy) levam de 40 a 50 dias, dependendo da complexidade da personalização.
